电线承载电流的计算方法(2)

发布时间:10/20 —— 2021 1417

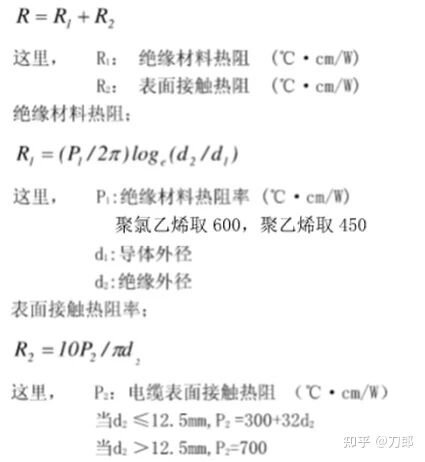

用到的公试和参数如下:

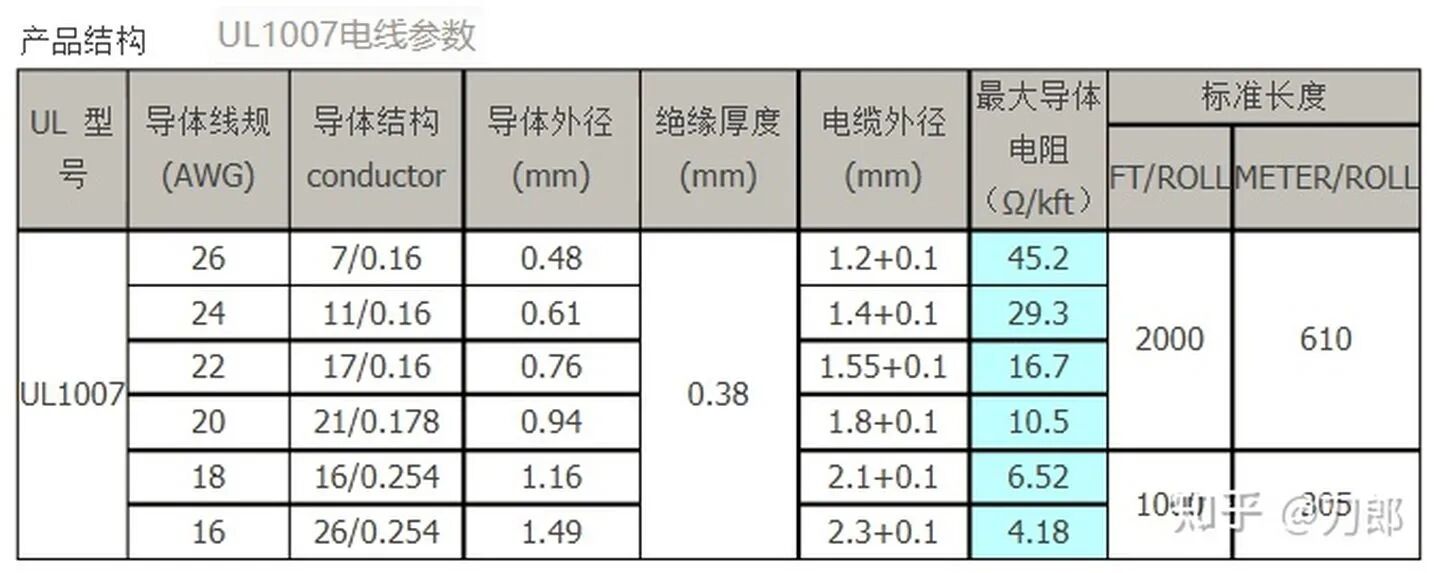

现在以UL 1007电线为例,进行计算。UL1007电线的规格如下。

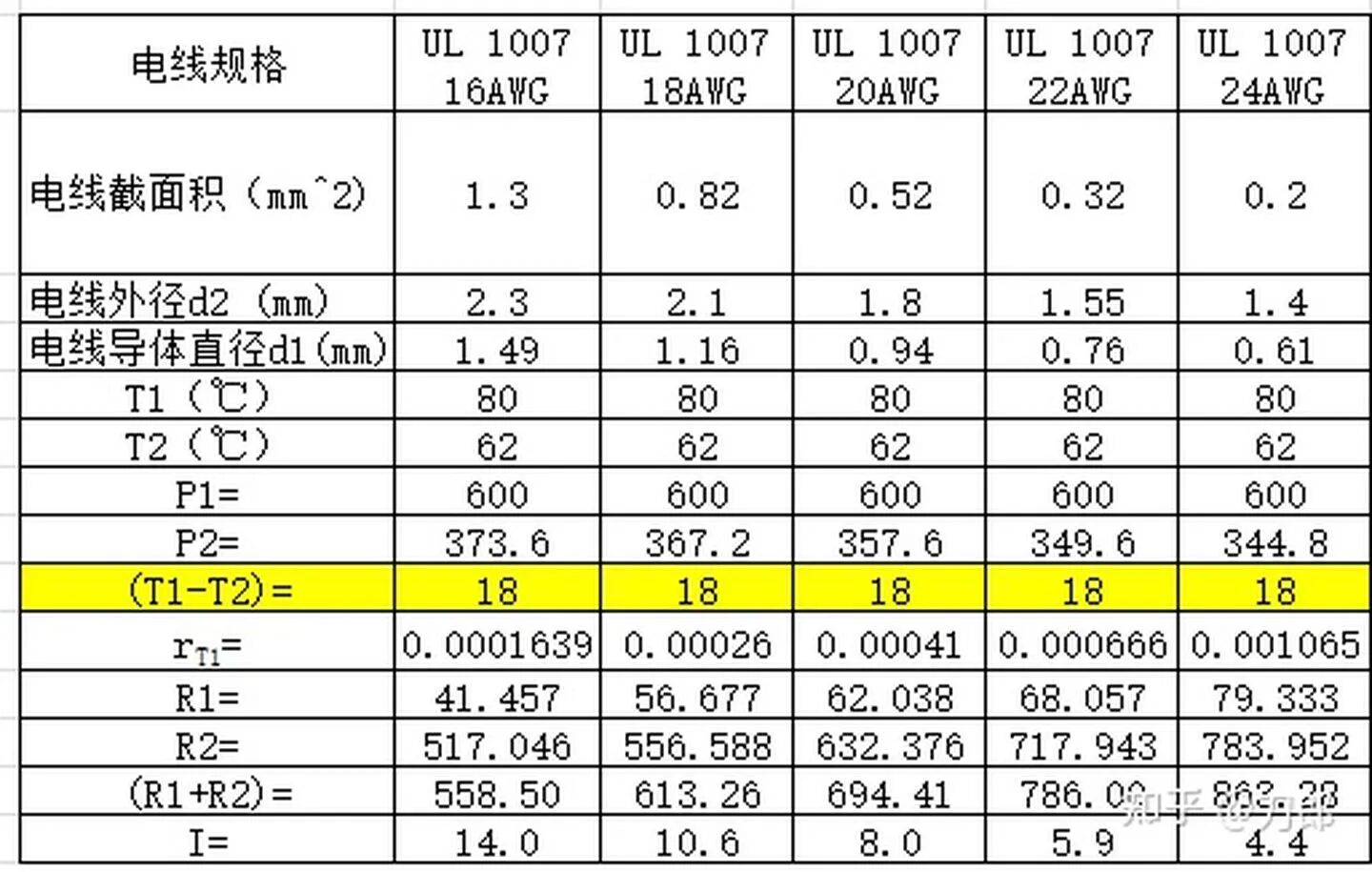

我们先以温升18度时的电流进行计算。由于JASO D609的计算公试是以最高工作温度减去环境温度的方法来表示温升的。所以,我们设定UL1007电线的最高工作温度是80度,环境温度为62度,此时,最大温升为18度时的电流承载能力如下表。

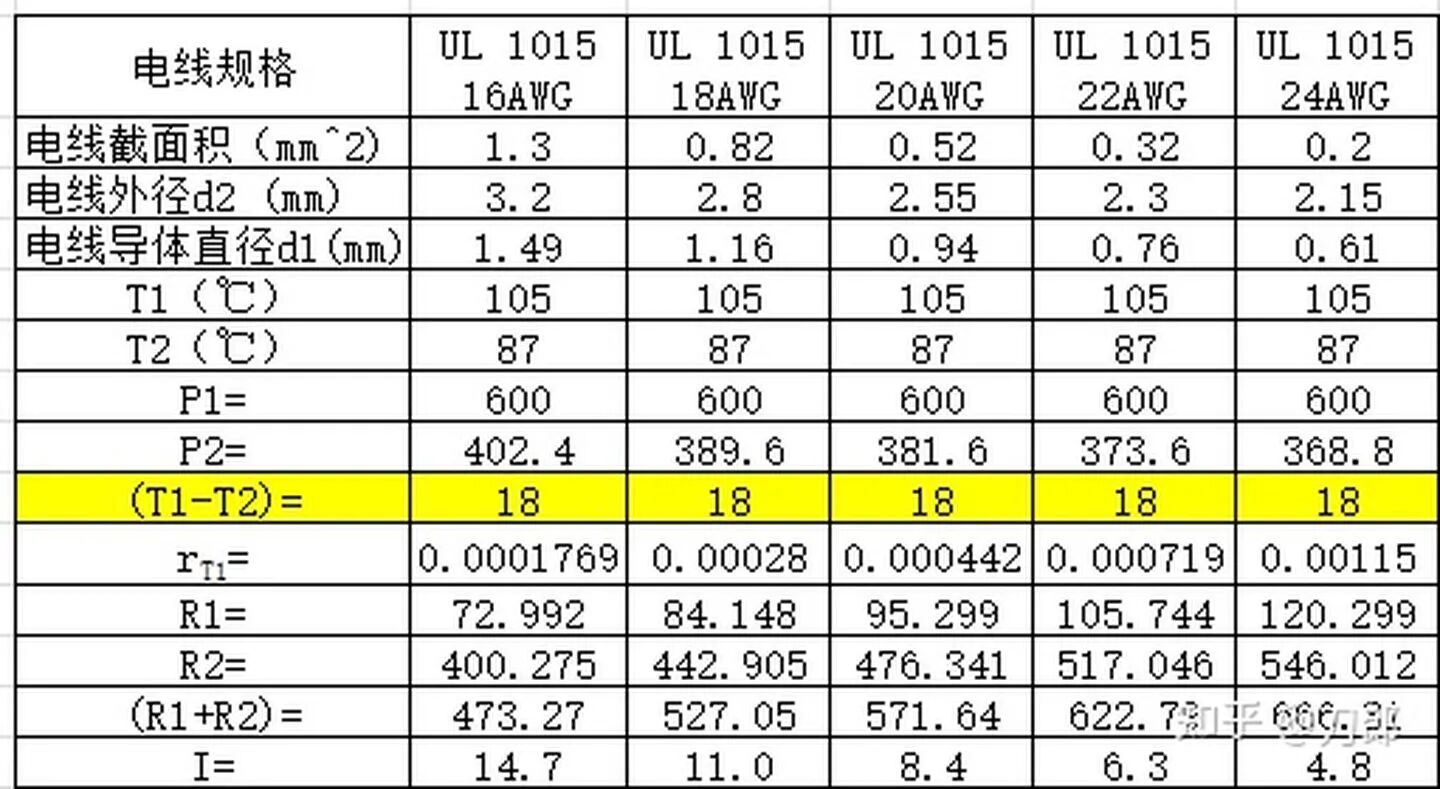

依据同样方法,计算出UL1015标准的电线的承载电流能力。在相同线规情况下,UL1015电线的导体直径同UL1007的差不多,但绝缘直径UL1015要比UL1007大0.76~0.8mm。UL1015电线的额定工作温度是105度。计算结果如下表所示。








依据同样方法,计算出温升30度和温升50度时的承载电流情况。并且把根所EIA 214推导出来的电线承载电流的计算公试进行比较,得到如下表。

从上表可以看出,对于UL1007和UL1015电线,绝缘皮壁厚分别为0.38和0.76,在电线面积相同的情况下,电线的承载能力相差在1A以内。其他标准的电线也差不多在这个厚度区间范围内,而用EIA 214推导公试计算出来的电流值处于计算结果接近于绝缘皮壁厚在0.38mm时的结果。下面再次把根据EIA 214推导出来的,电线的任一面积的电流承载公试列出如下:
电线导体温升11度时,I=9.17*(A)^0.6256,。
电线导体温升18度时,I=11.96*(A)^0.6254。
电线导体温升30度时,I=15.63*(A)^0.625。
电线导体温升50度时,I=20.22*(A)^0.6263。


其中A为电线的截面积,单位是平方毫米。电流单位为安培。
