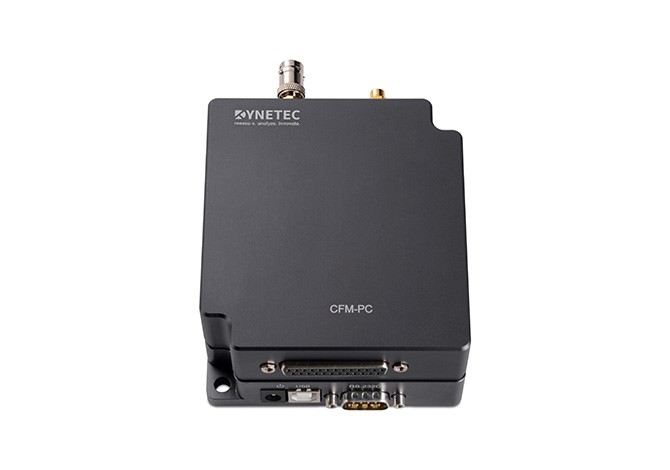

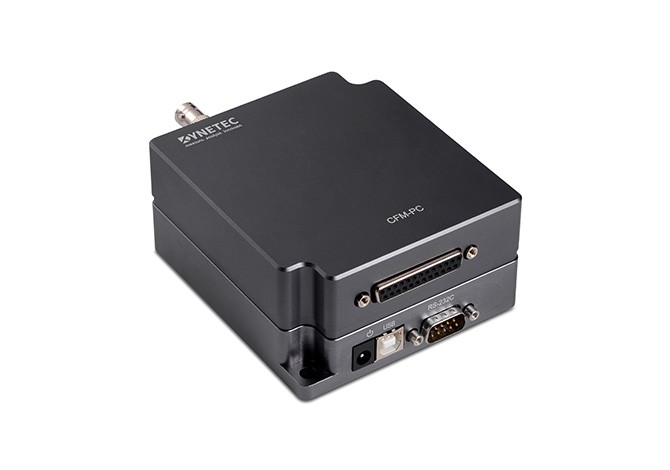

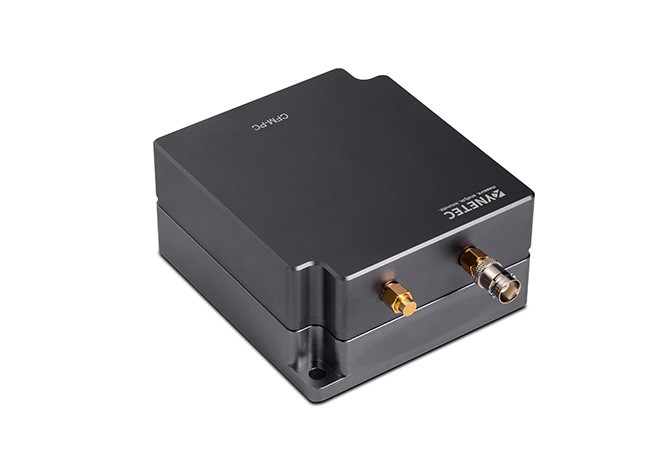

CFM-PC端子压力管理装置

压力管理系统(CFM)是一种对压接机在压接过程中的压接力进行全过程监控的设备,以保证压接质量的稳定性。

在线咨询+

产 品 优 势





实际判断案例


芯线翘出
线皮咬入
浅打线芯断裂

报警的压力波形在波形的整个

区域都有降低的趋势,但是

形没有严重的倾斜;在断芯线

的时候也会出现同样的波形。

绝缘材料伸入到压接部较多

并与芯线一起压接,从而造

成芯线断裂;因以明显

观察到压力在达到峰值以

就急剧下降。

浅打的程度是以芯线前端

与端子压接的喇叭口之间的

距离来表示的,虽然压力的

波形很相似,但波形的整体

有所降低,结果都造成了

波动的公差变成了负公差。

在压接过程中,因刀值或

切刀导致芯线断裂,压接

波形在达到峰值之前会

明显出现下降的趋势;


产 品 参 数


通道数


1CH/2CH


采样率(成对的XY值/秒)


Max.2 0000


精度等级   %


0.03


传感器可连接


贴壁/底板/挂头


通过评估目标


峰值/面积/少芯线/漂移


评估曲线类型


峰值/面积/少芯线/漂移


评估结果


曲线/过程值/趋势指示


输出方式


继电器/脉冲


数据接口


USB/串口


尺寸


200mm×112mm×45mm


重量


1.02 Kg


 电源



5V3A
