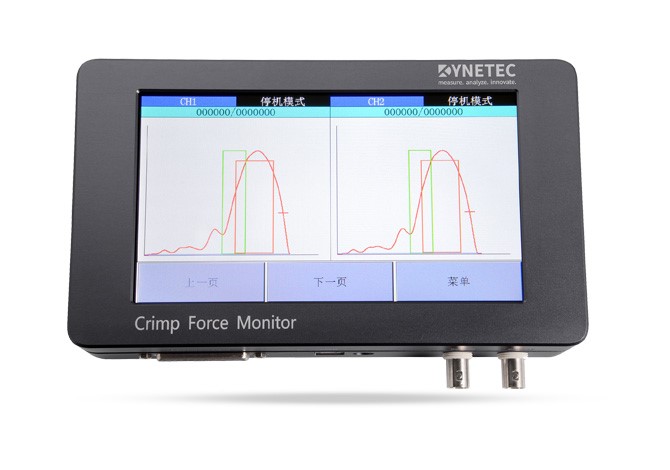

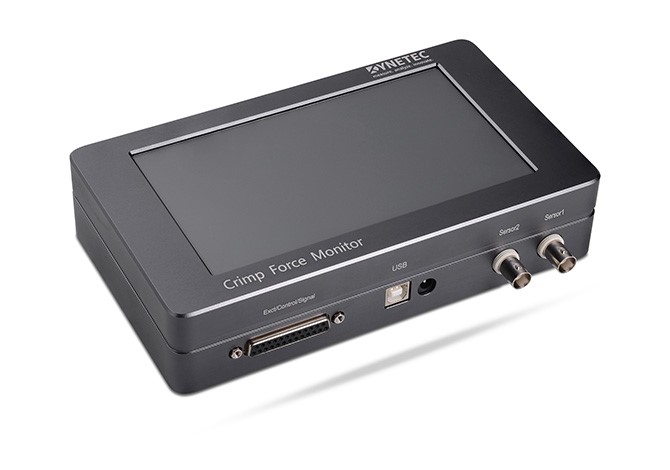

压力管理装置

压力管理装置（DYNETEC-CFM）是一种对压接机在压接过程中的压接力进行全过程监控的设备，以保证压接质量的稳定性。原理是通过设备学习的方式采集一定数量的良品压力波形（良品波形），加以设定阈值参数，形成生产用例（参考波形）。在生产过程中，生产波形与参考波形对比分析，如差值超过（或小于）阈值，会自动输出报警信号，以及暂停制造过程；对于报警波形手动选择确认产品质量，报警装置将自动重置，继续制造过程。

产品特色

● 美国进口PCB传感器 ● 七寸液晶屏显示器

● 存储500条不良履历 ● 过程管控，数据收集

●外接电脑数据溯源 ● 简单操作适应性强

产品优势

产品参数

通道数

1CH/2CH

采样率(成对的XY值/秒)

Max.2 0000

精度等级 %

0.03

传感器可连接

贴壁/底板/挂头

通过评估目标

峰值/面积/少芯线/漂移

评估曲线类型

峰值/面积/少芯线/漂移

评估结果

曲线/过程值/趋势指示

输出方式

继电器/脉冲

数据接口

USB/串口

尺寸

200mm×112mm×45mm

重量

1.02 Kg

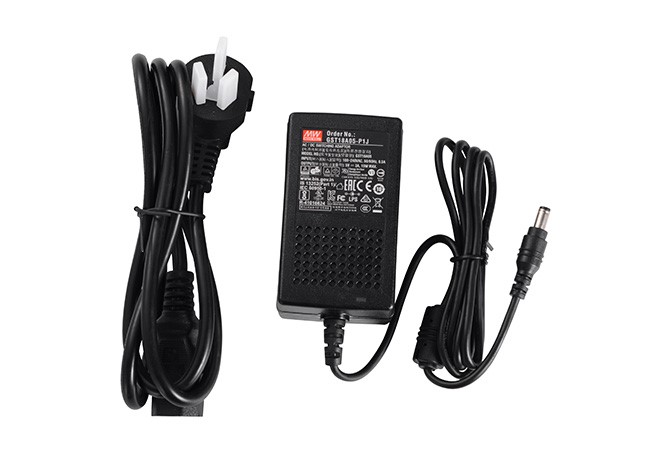

电源

5V3A

应用案例--（不良品波形展示）

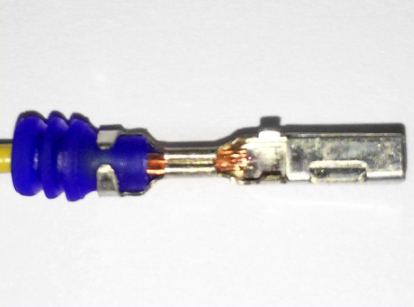

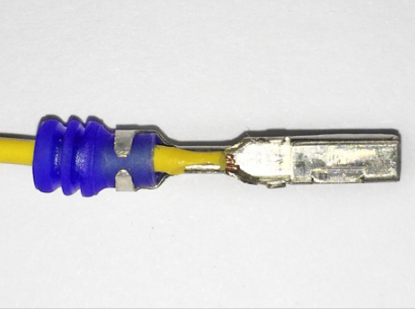

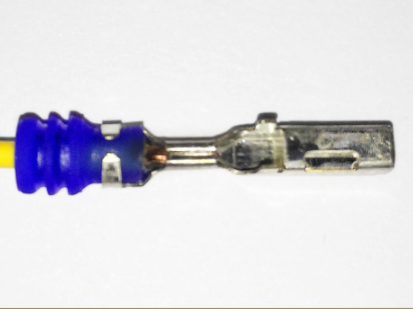

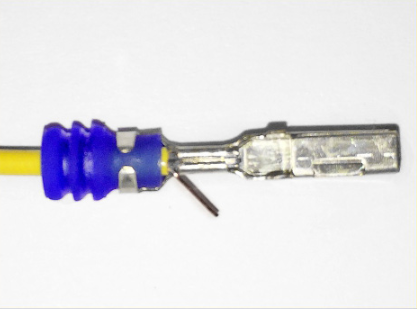

芯线翘出	线皮咬入	浅打	线芯断裂


报警的压力波形在波形的整个区域都有降低的趋势，但是波形没有严重的倾斜；在断芯线的时候也会出现同样的波形。	绝缘材料伸入到压接部较多，并与芯线一起压接，从而造成芯线断裂；因此可以明显观察到压力在达到峰值以前就急剧下降。	浅打的程度是以芯线前端与端子压接的喇叭口之间的距离来表示的，虽然压力的波形很相似，但波形的整体都有所降低，结果都造成了波动的公差变成了负公差。	在压接过程中，因刀值或切刀导致芯线断裂，压接波形在达到峰值之前会明显出现下降的趋势；

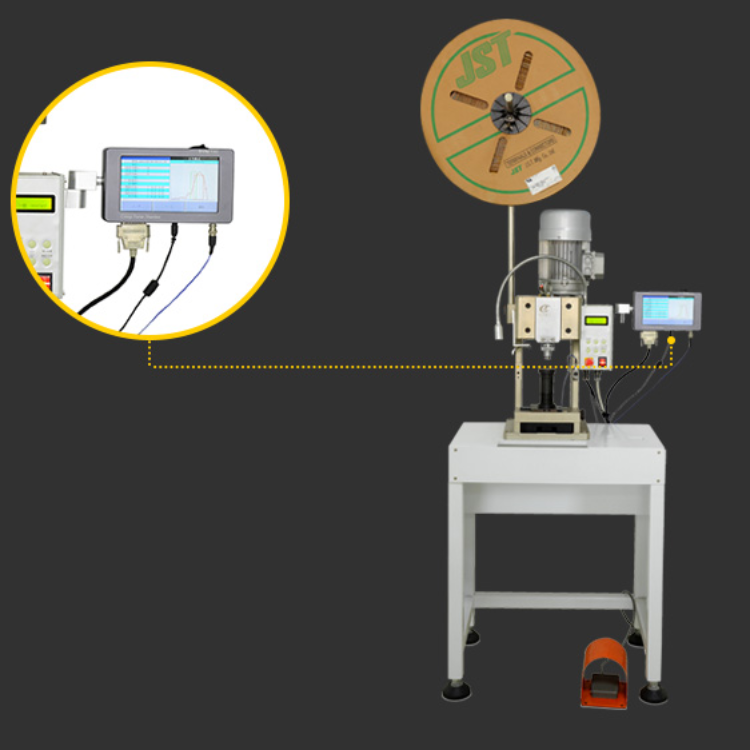

查看适配端子机类型
