客户投诉端子拉脱力不足案例分析

问题描述：客户投诉端子拉脱力不符合标准，拉脱力不足！

端子型号：1-XXX-B

导线型号：AESSX-0.3

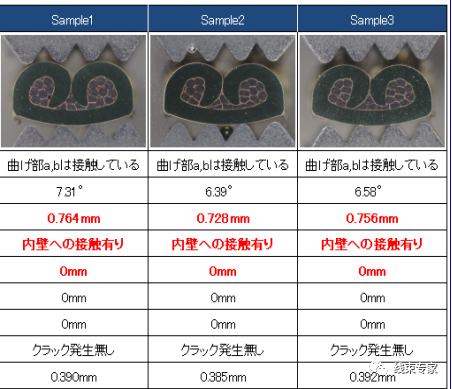

端子剖面分析如下：

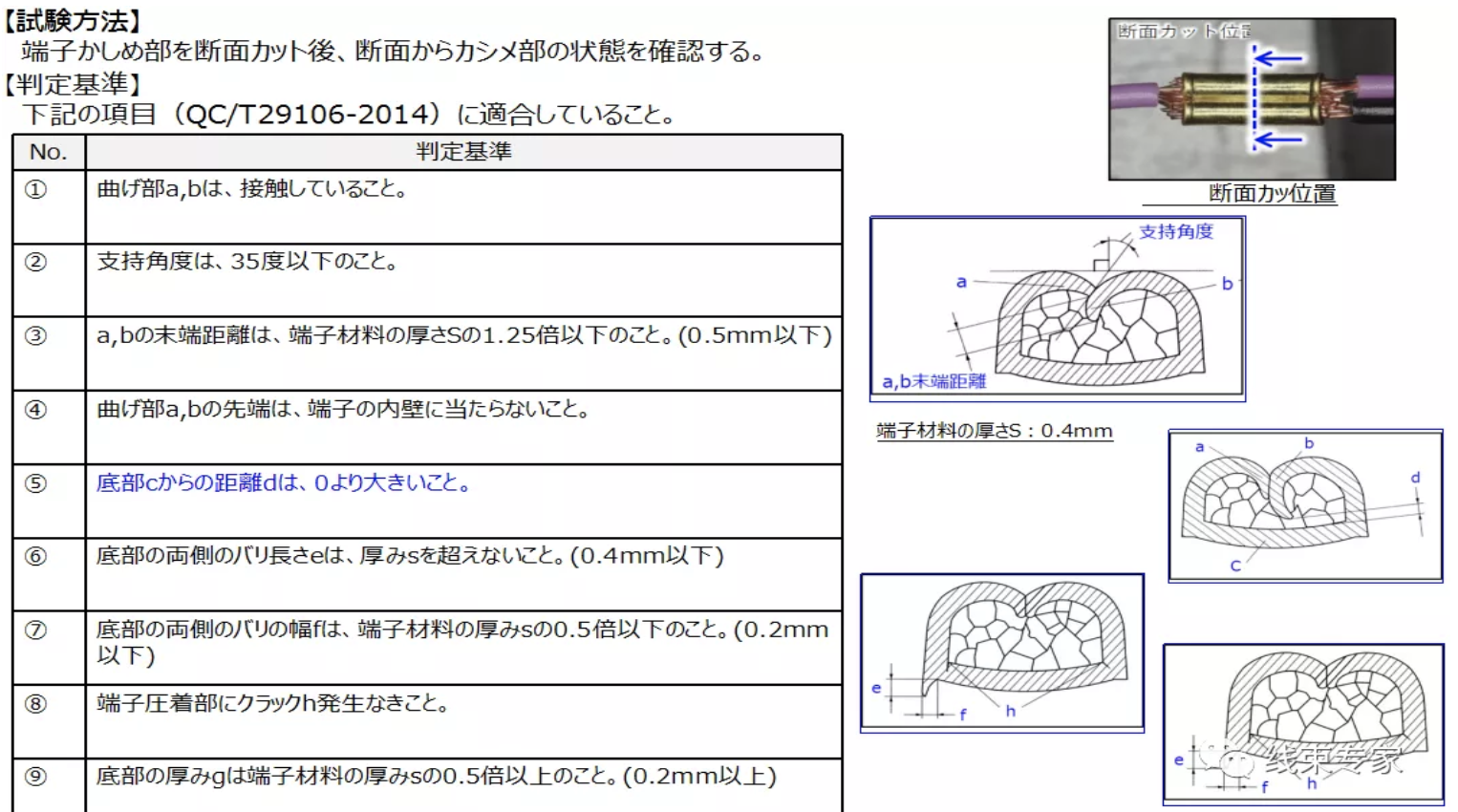

端子压接断面ab末端接触到内壁不符合QC/T29106-2014 汽车电线束技术条件标准中附录A(规范性附录）端子与电线导体压接处和压接接点处横断面的要求的A.2项要求。

验证分析1：

验证分析2：

验证分析3：

验证分析4：

验证分析5：

验证总结：

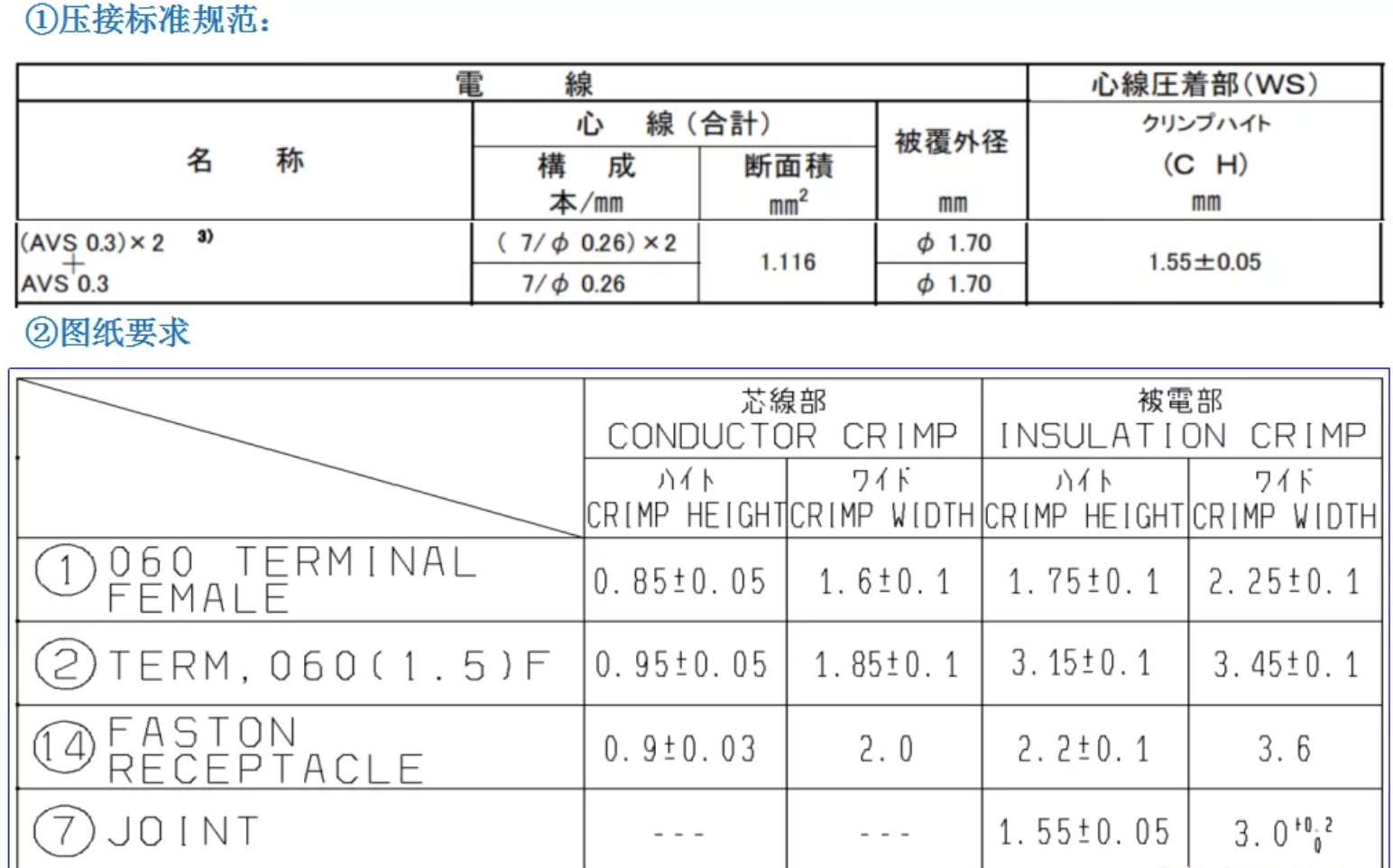

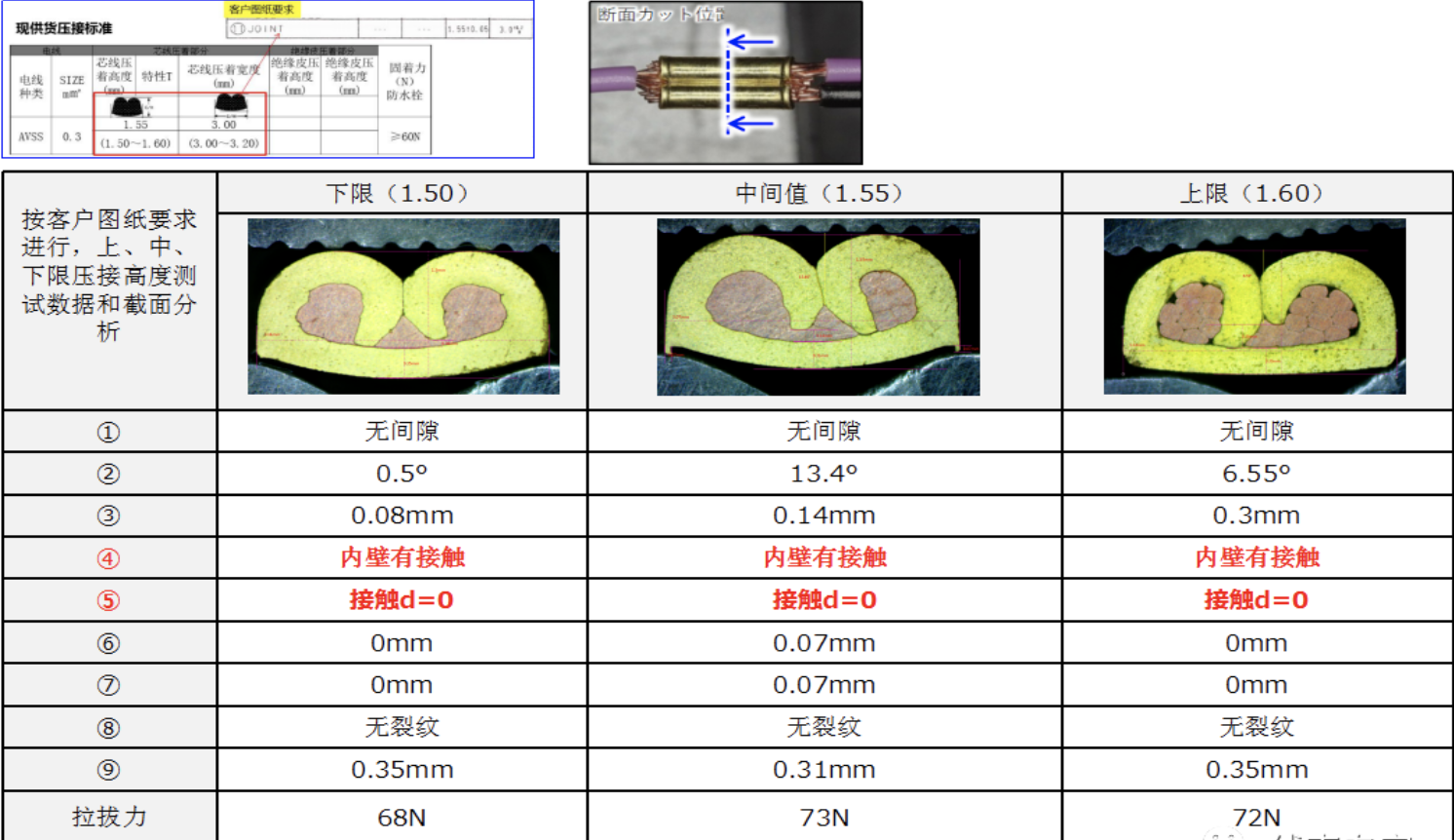

 1、通过验证Ⅰ方案，按压接规格和客户图纸要求的压接规范进行压接，端子断面不能满足标准要求。

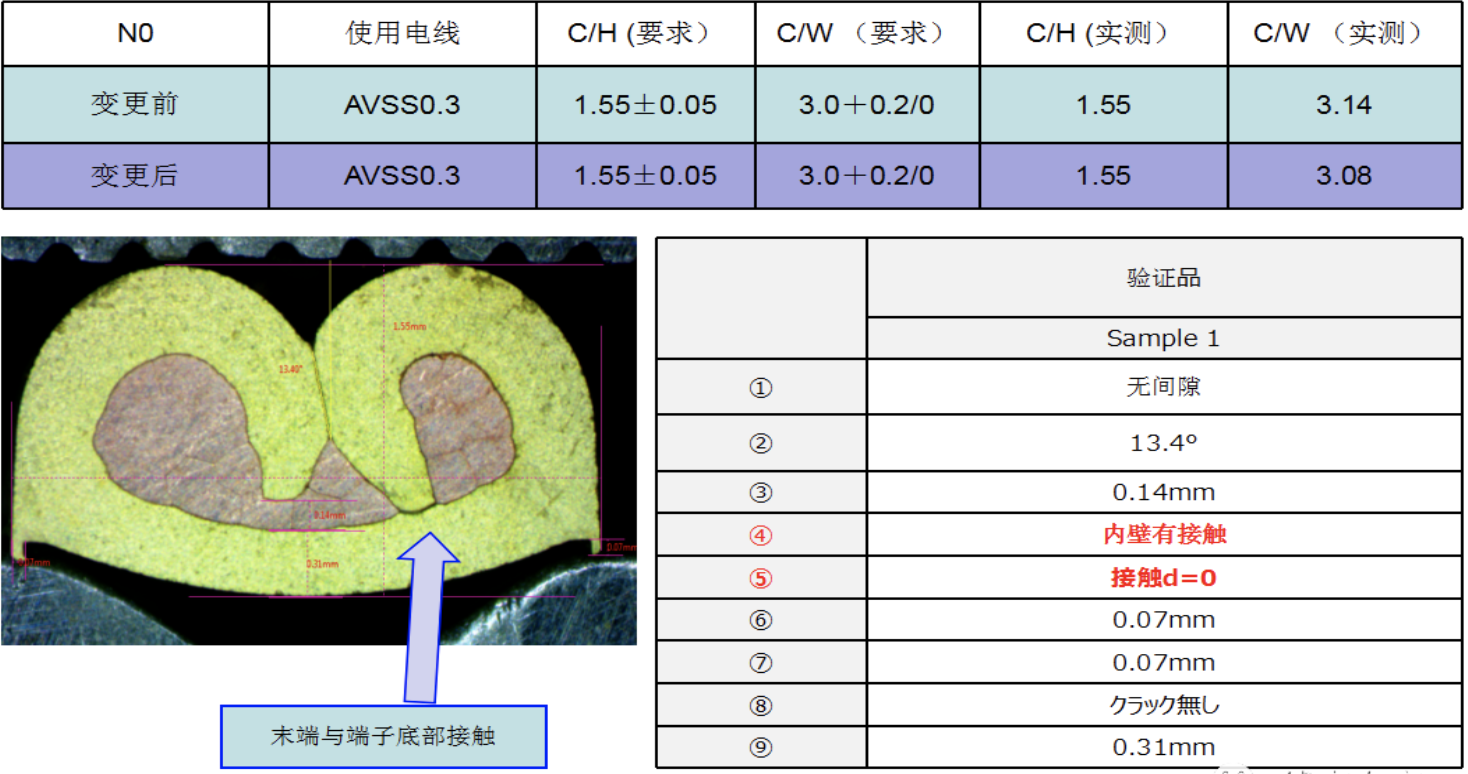

 2、通过验证Ⅱ方案，将端子压接宽度改小，由原3.14mm改小到3.08mm，端子断面不能满足标准要求。

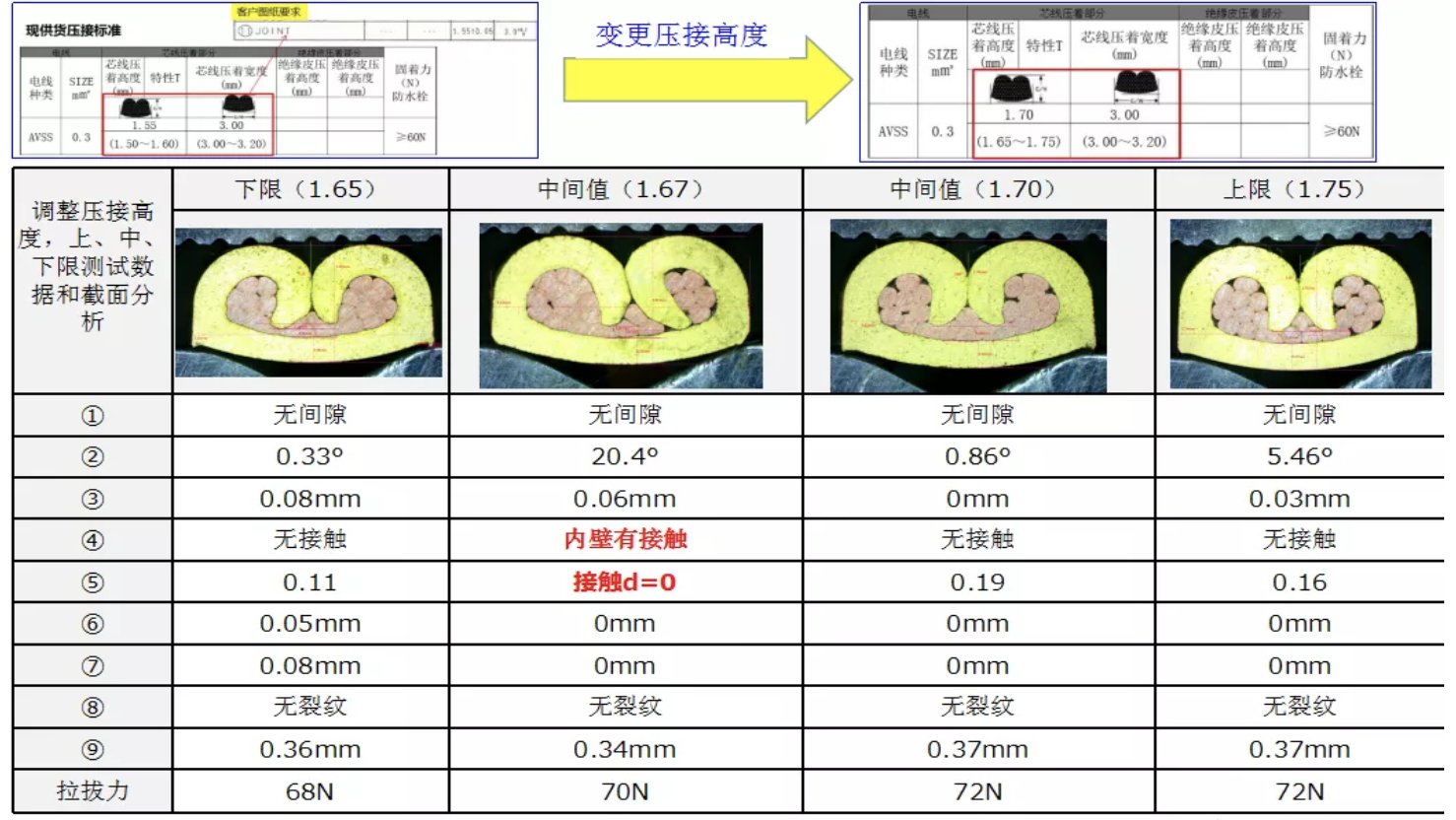

 3、通过验证Ⅲ方案，变更压接高度，由原1.55±0.05变更1.70±0.05，断面有未触底的，也有触底的情况，端子断面并不能保证100%无触底。

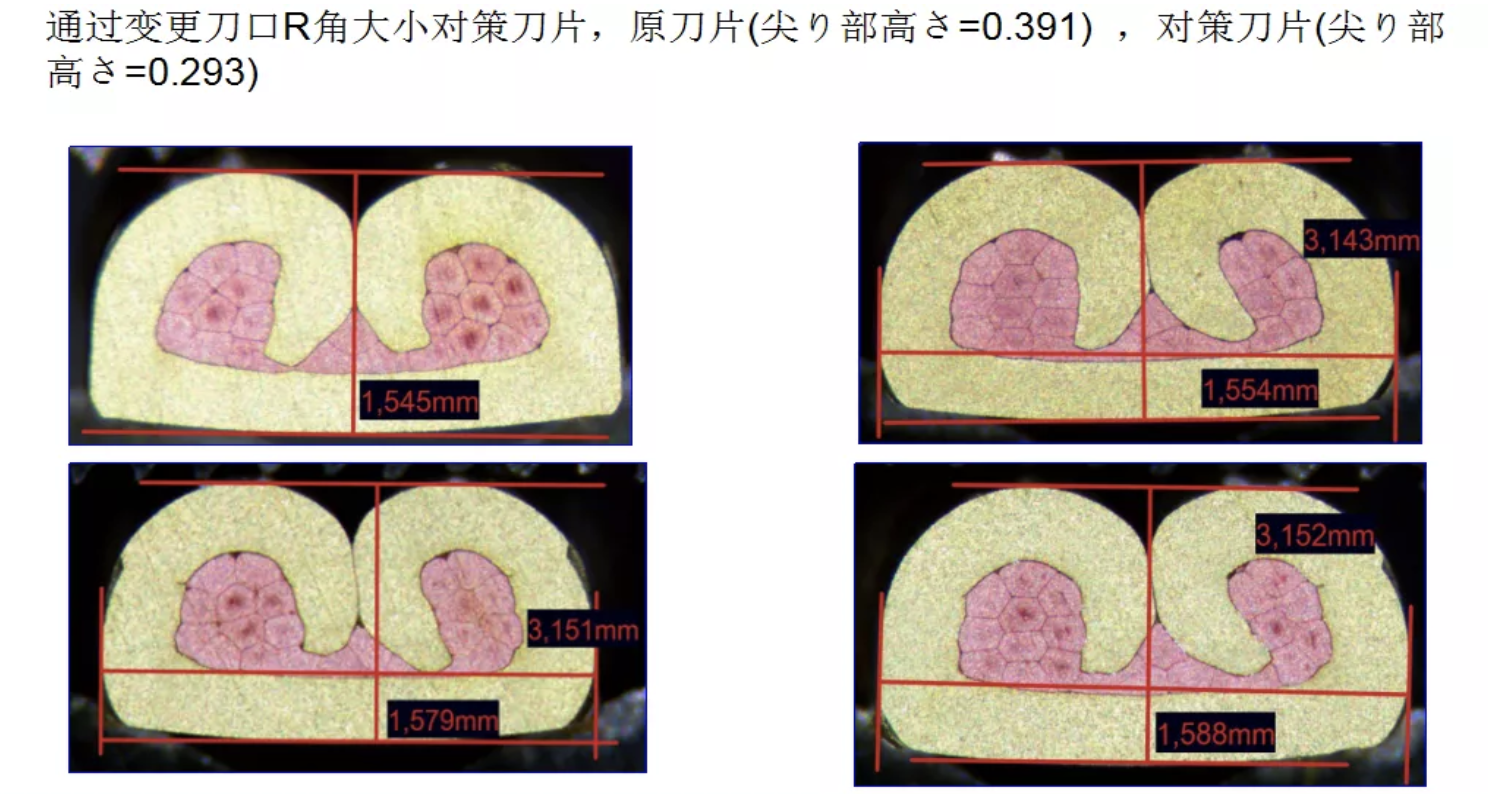

 4、通过验证Ⅳ方案，变更刀口R角大小，由原刀片(尖り部高さ=0.391)改为(尖り部高さ=0.293)，对策刀片安装测试后，因放线位置不同，压接断面有触底，也有未触底的情况，端子断面并不能保证100%无触底。

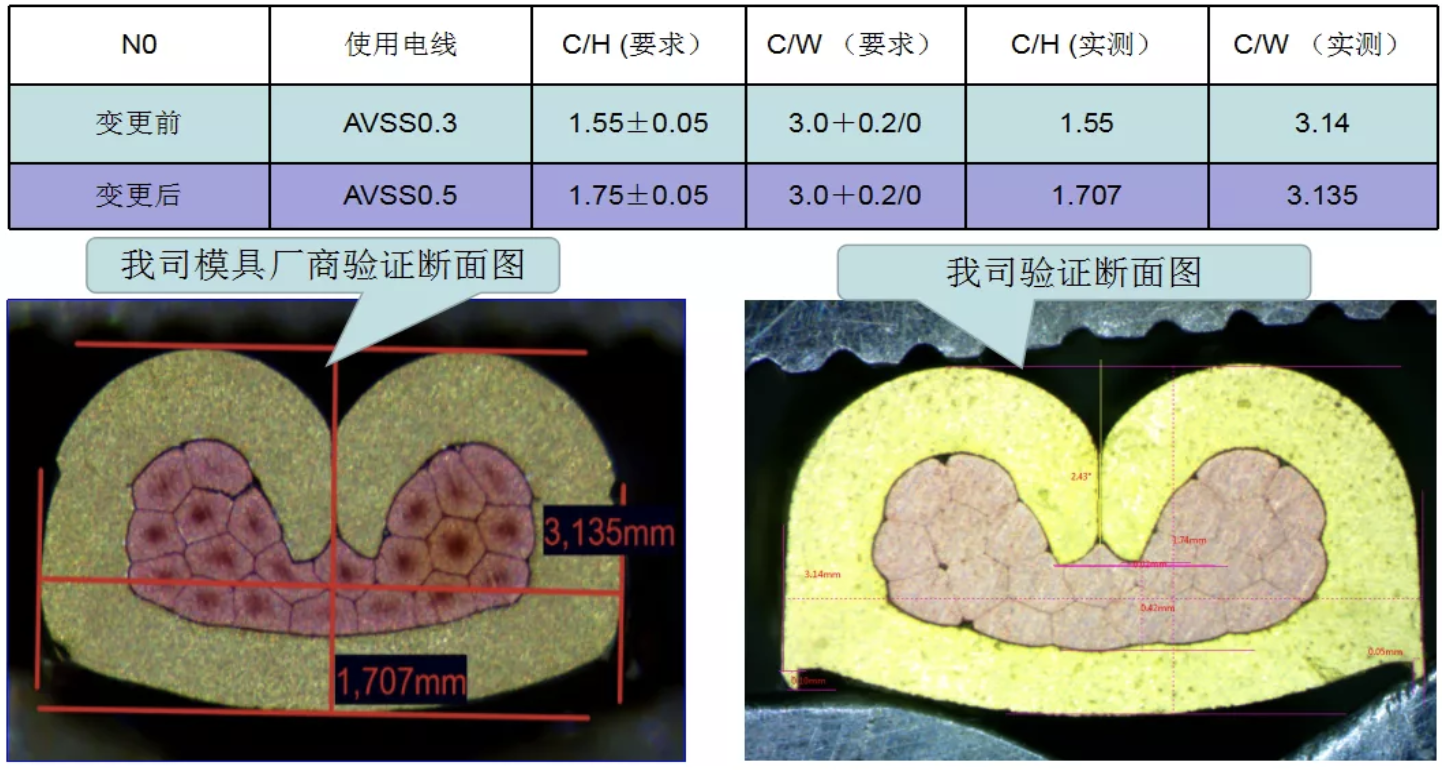

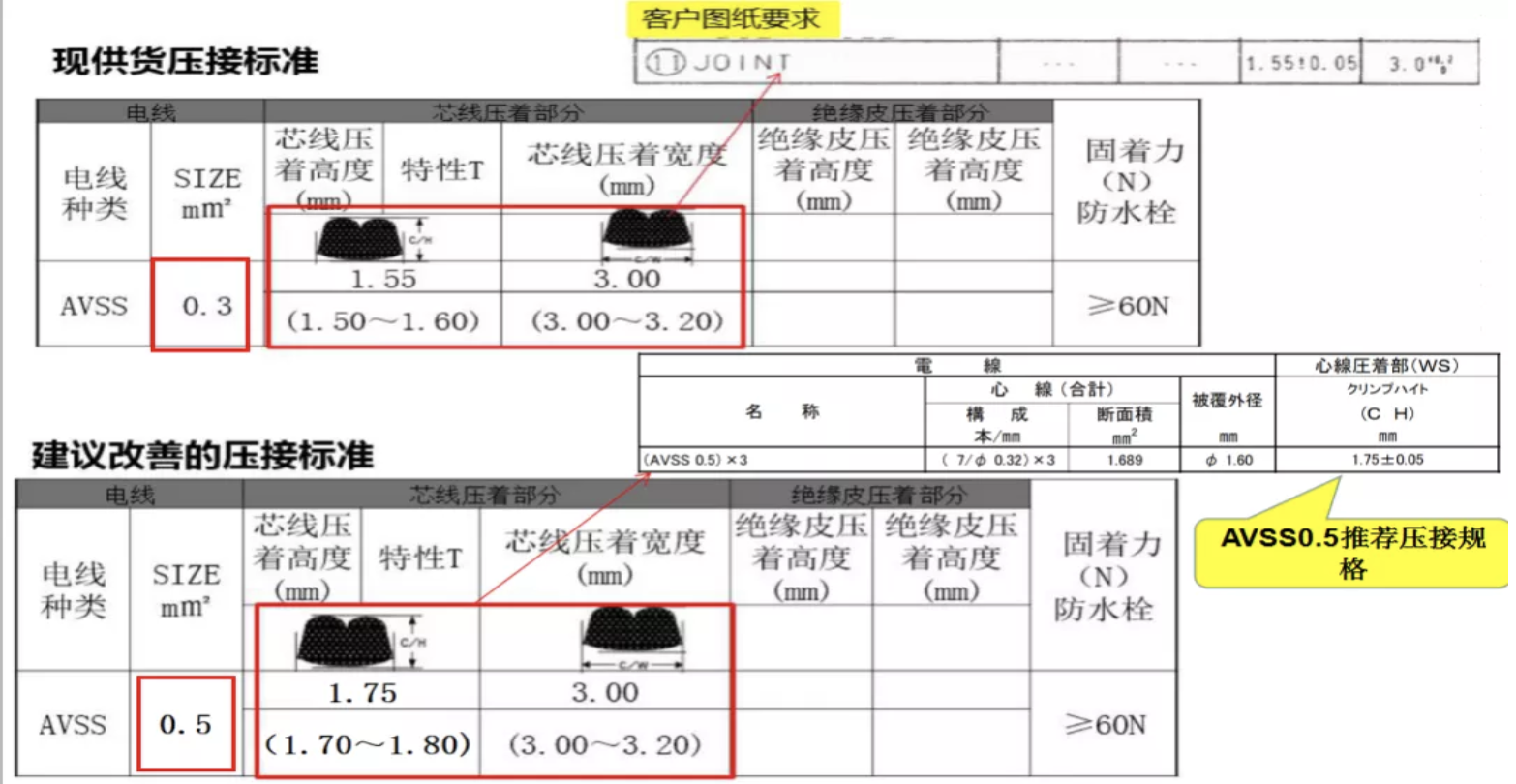

 5、通过验证Ⅴ方案，将电子线由原AVSS0.3平方线变更为AVSS0.5平方线，按AVSS0.5平方线推荐规格进行压接，由原1.55±0.05变更1.70±0.05，端子断面能满足标准要求。

造成此次客户投诉真因：端子选型不合理，不能很好的与导线匹配，导致端子压接触壁，造成拉脱力不足！
