IDC排线两端的六种压接方法 .

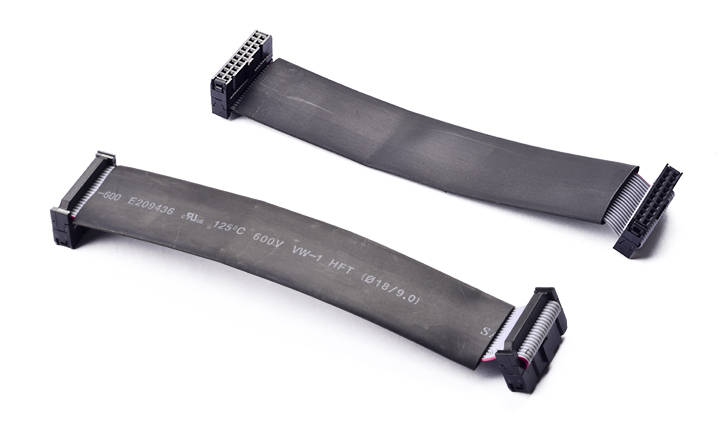

IDC连接器也被称为绝缘位移连接器。是一种常见的连接器，它内置的端子上设有刀片状结构，在连接软排线时，通过该刀片状结构刺破软排线的绝缘层并且与软排线中的金属导线接触，使链接高效而且简单。

IDC 连接器压接排线时，有六种压接方法：

1.同方向，凸点一致常规压法两个IDC压线头方向相同，凸点方向也相同。

2.同方向，凸点相背 两个IDC压线头方向相同，凸点方向相背。

3.同方向，凸点相对 两个IDC压线头方向相同，凸点方向相对。

4.一正一反，凸点一致，两个IDC压线头方向相反，凸点方向一致。

5.一正一反，凸点相背，两个IDC压线头方向相反，凸点方向相背。

6.一正一反，凸点相对，两个IDC压线头方向相反，凸点方向相对。
