线束连接器部件与结构简析

电连接器的组成”。连接器由插座、插头、附件三部分组成。插座、插头用来固定接触件，插合后连接。附件用来固定电线、保护焊（压）点处不受力，附件通过螺纹或螺钉连接在插头或插座上。

圆形连接器的插头与插座之间有螺纹连接、三曲槽卡口连接、推拉式连接、三头螺纹连接、半圆环扣紧等形式；矩形连接器插头与插座之间有直接插合、螺钉连接、缩紧装置连接等。

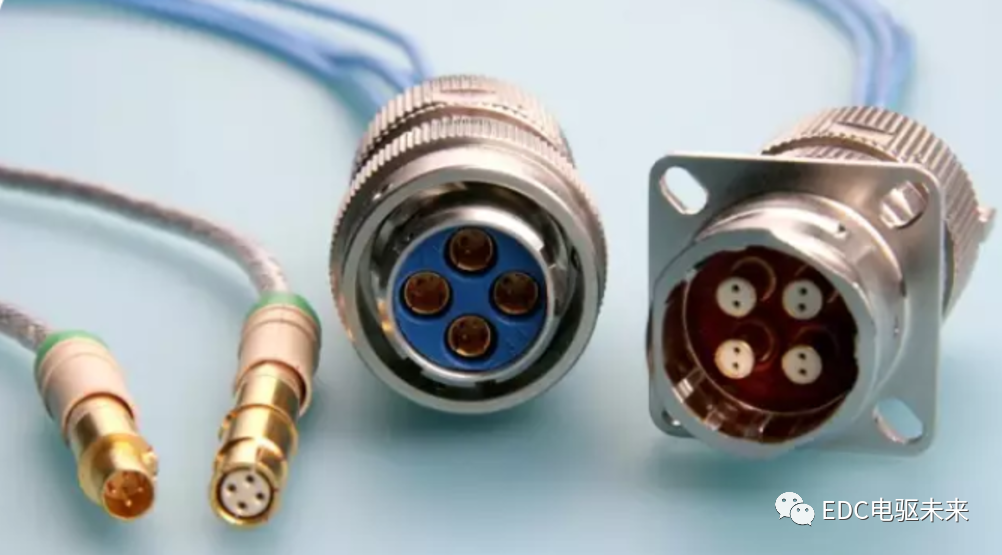

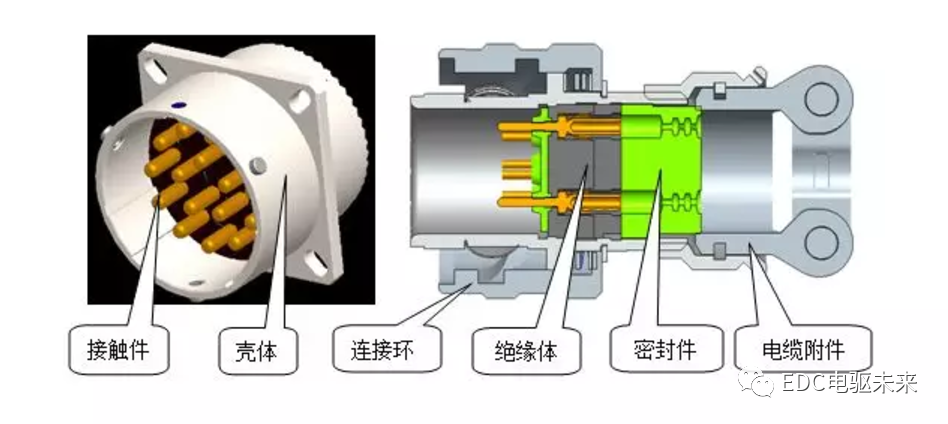

圆形电连接器部件组成包括：壳体、绝缘安装板、接触件。

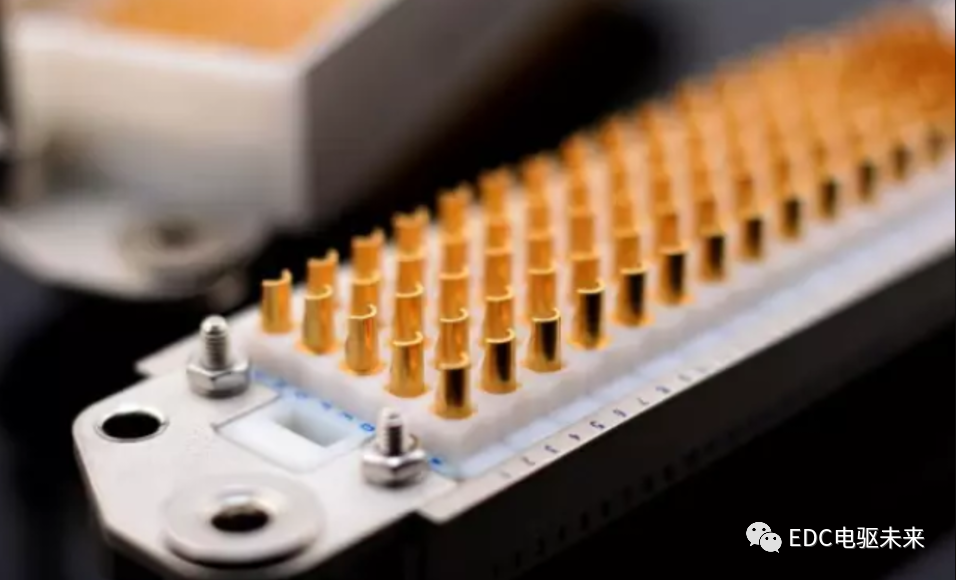

矩形电连接部件组成包括：绝缘体、接触件、壳体。

附件是电连接器的重要组成部分，连接器在使用中需要用户单独对附件进行选择。附件的主要作用是：保护导线与接触体端接处不受损伤、固定线缆、提高电磁屏蔽性能（如钛镍环）。附件按照连接器尾部出线方式可分为两种：直式和弯式。

图1

图2

图3

图4

连接器子部件简析

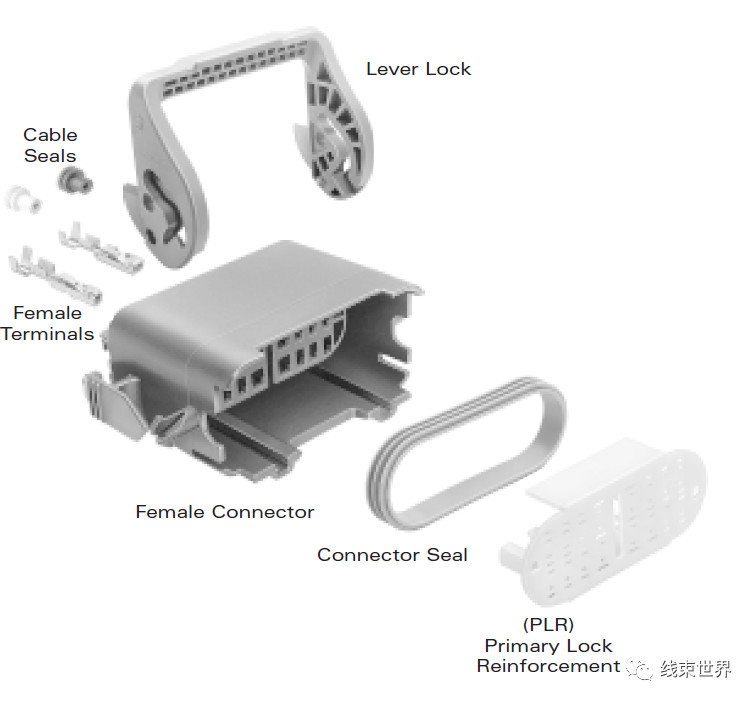

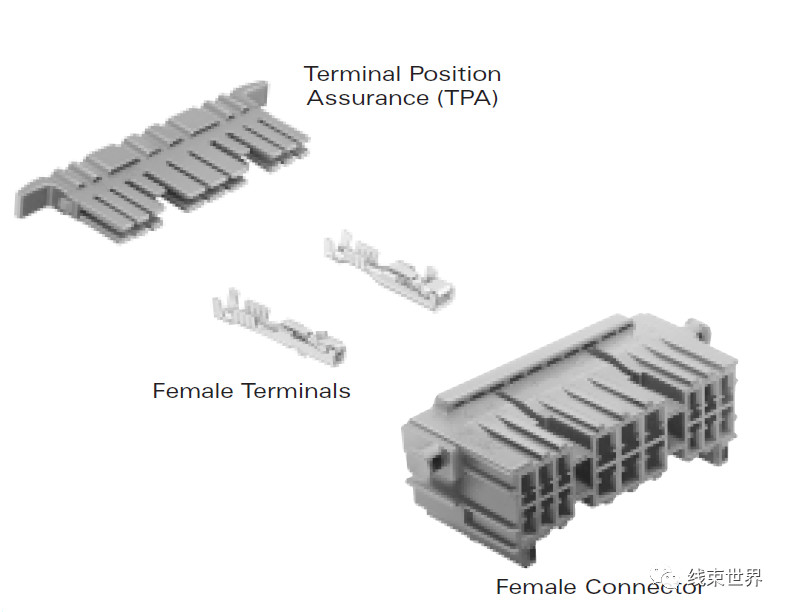

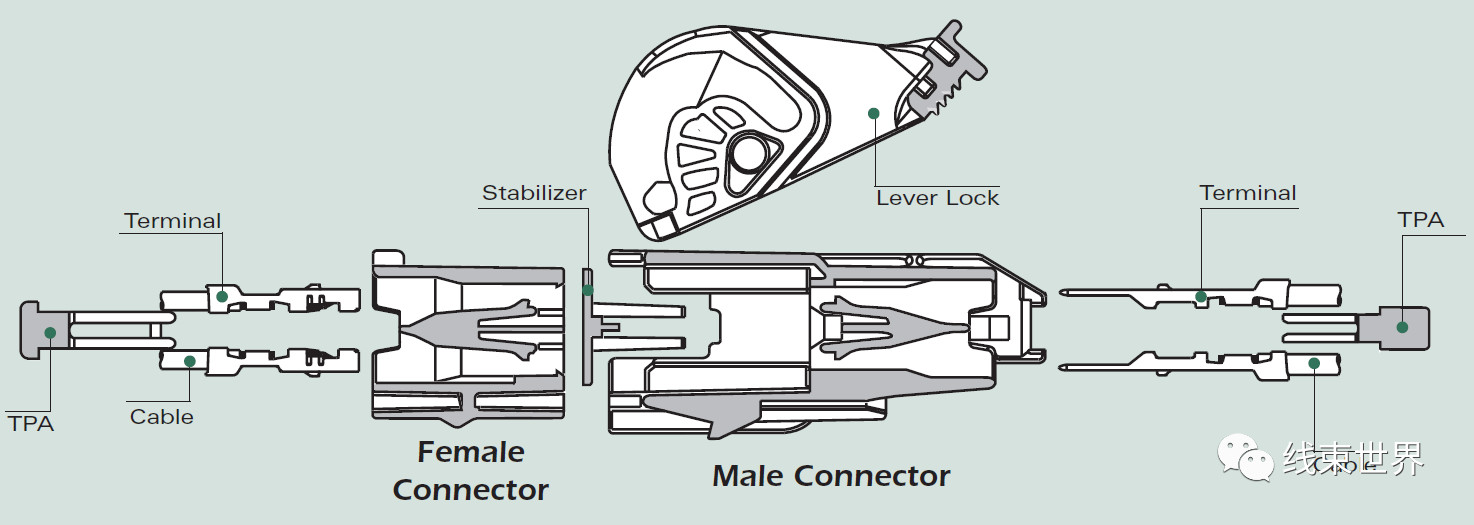

一，端子连接器

Female terminals/--母端子

Female connectors/Receptacle/Socket--母连接器

Male terminals/ Tab/ Pin--公端子

Male connectors/plug--公连接器

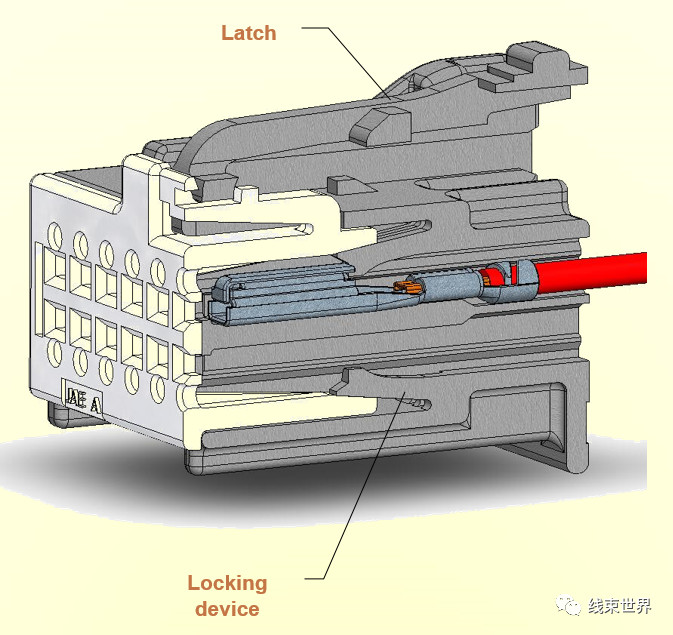

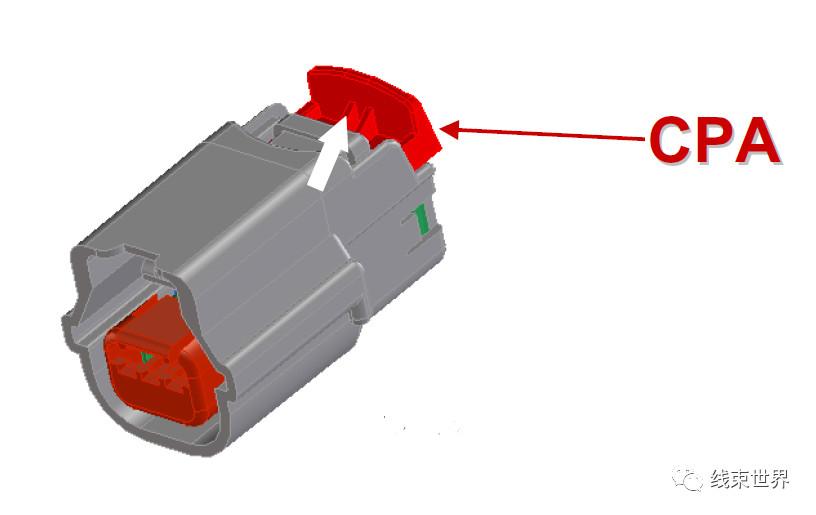

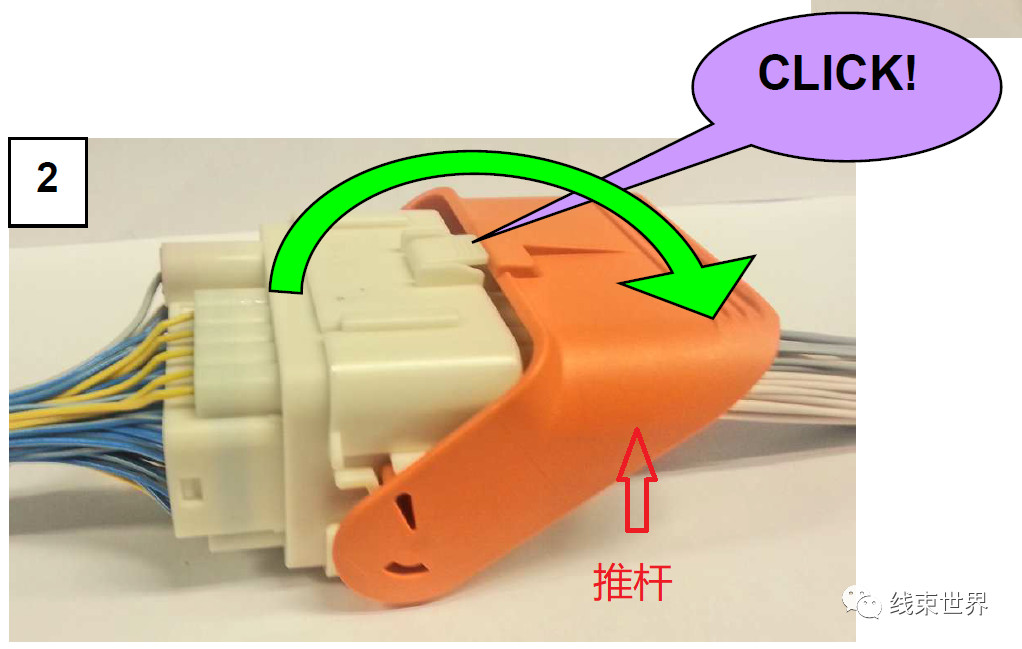

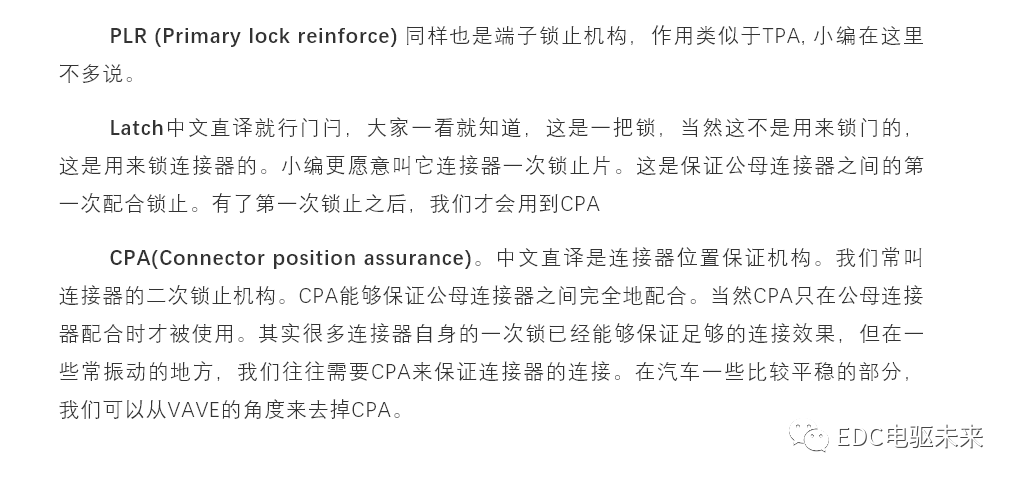

二，锁止

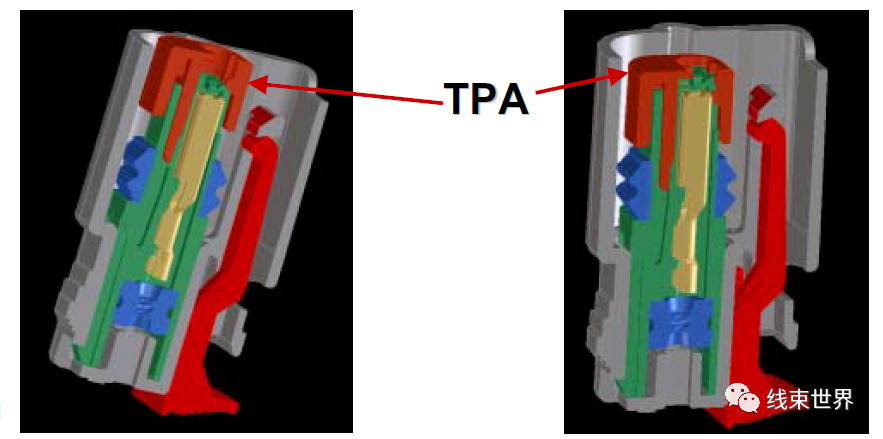

TPA在连接器中的位置

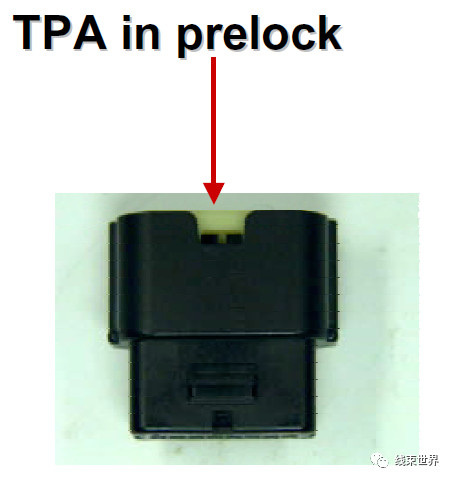

TPA 未锁止

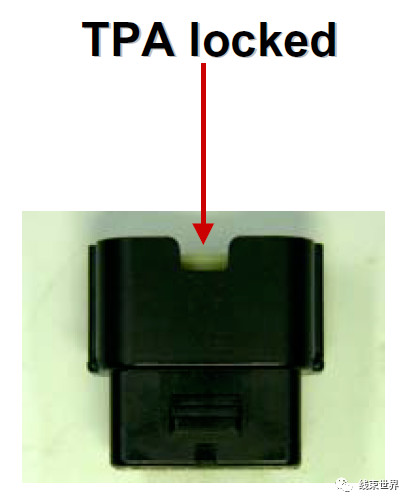

TPA锁止

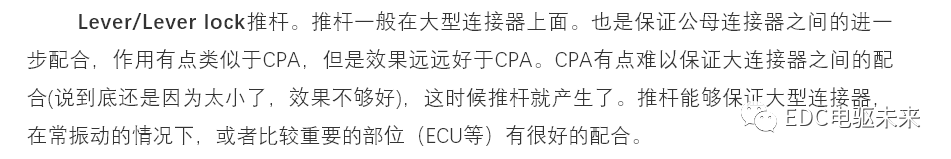

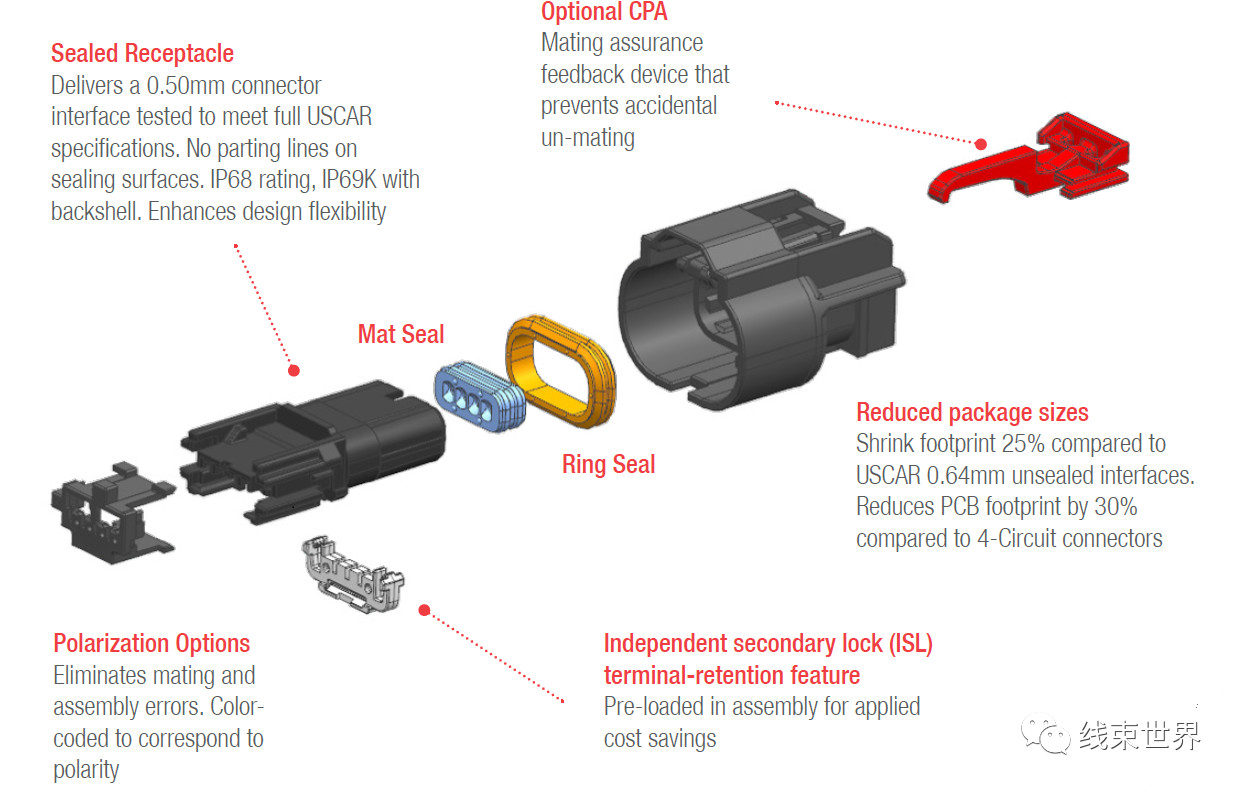

 三，密封

Mat seal 密封垫，用于防水连接器中对端子的防水保护

Ring seal密封圈，用于公母连接器配合时，对两者连接器的防水保护

Seal 密封塞，压接在防水端子上，应用于防水机构

Plug 堵头/堵棍 ，插入防水连接器未插入端子的孔位，用于对连接器的防水保护

四，防差

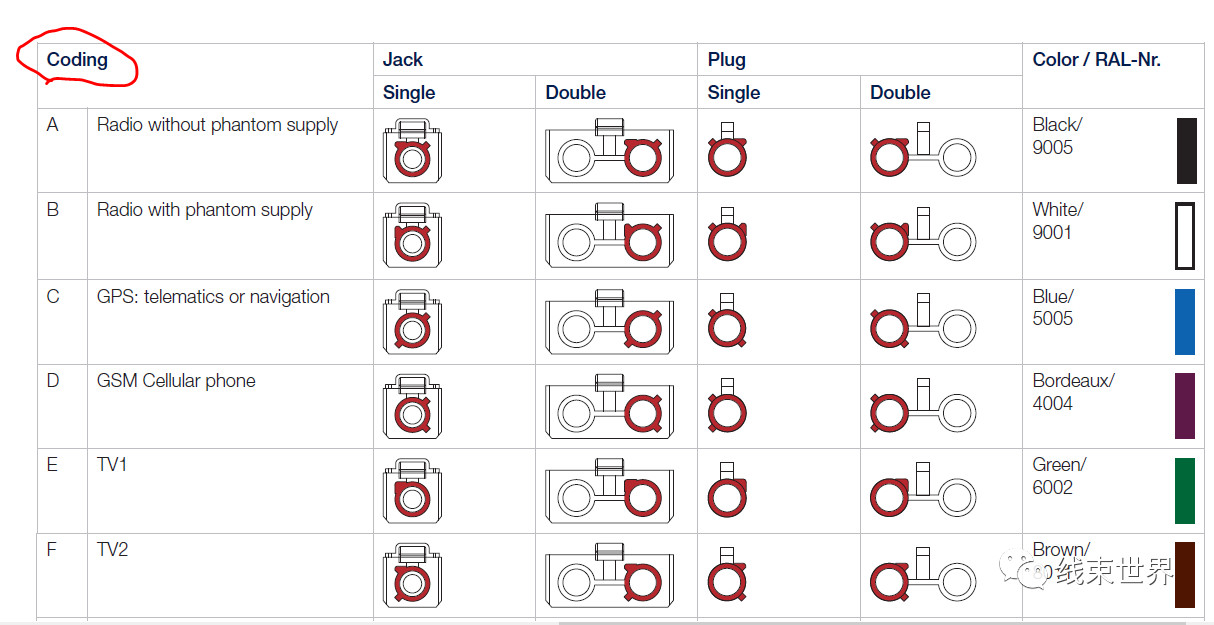

Polarization Options---极化机构，一般体现于我们常见的Coding, 用于保证公母连接器之间装配顺利，并不出错。一般不同的极化机构，相伴随的连接器的颜色也不一样(相当于双重防差)。

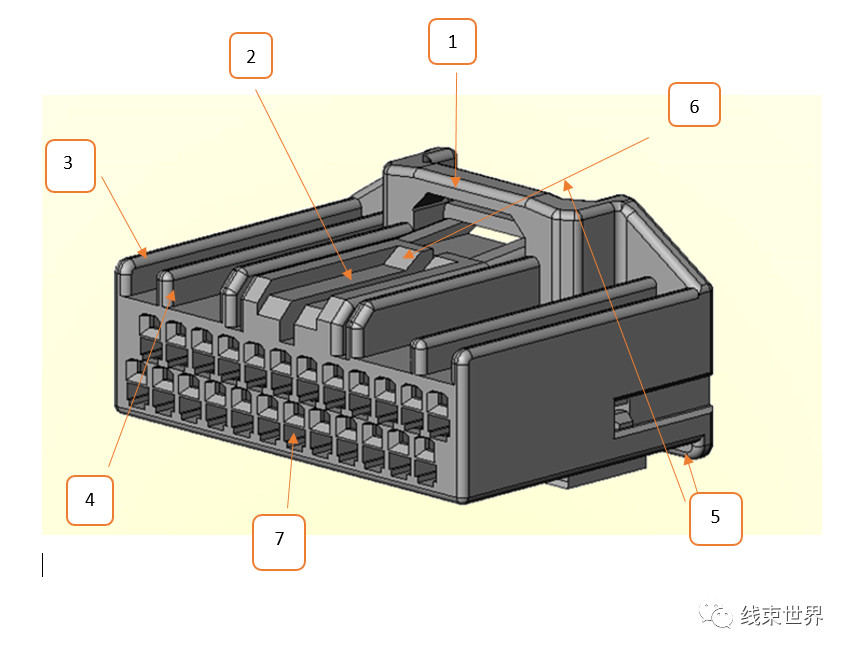

连接器结构简析

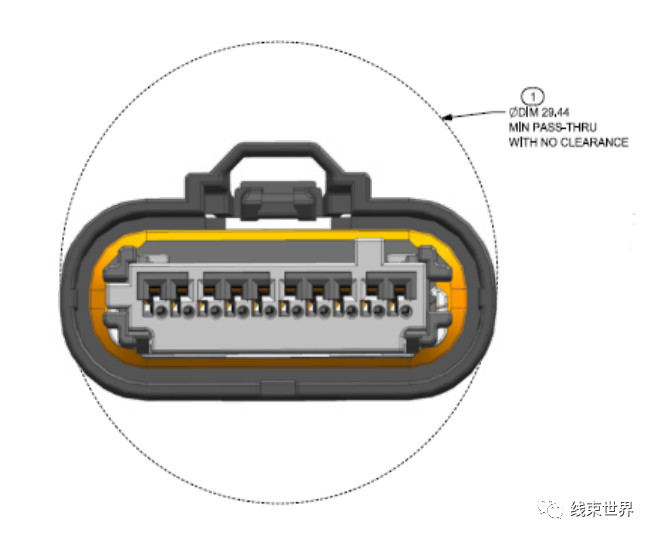

 Rounded Shape圆形外形，允许连接器穿过孔的路径
