线束常见三种屏蔽处理的利与弊!

发布时间:01/20 —— 2022 1466

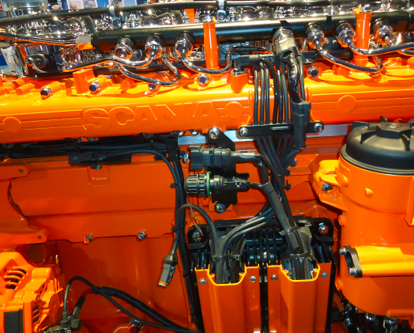

方案一 单独使用屏蔽线


方法每个传感器和执行器使用屏蔽线且独立接地


特点:发动机线束有效屏蔽外界干扰,以及对外界的干扰,且发动机线束各导线直接相互独立不会互相感染;


不足:每根屏蔽线需要从ECU处接地,需要ECU模块支持足够多的接地点;


屏蔽线结构由绝缘层+屏蔽层+信号导线+屏蔽层接地导线组成



屏蔽线结构由:绝缘层+屏蔽层+信号导线+屏蔽层接地导线组成

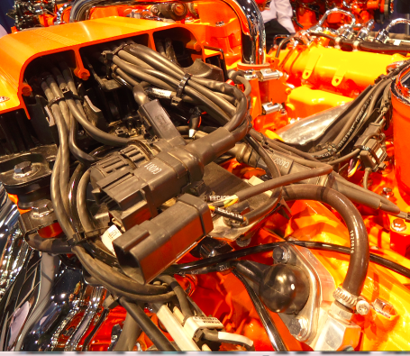

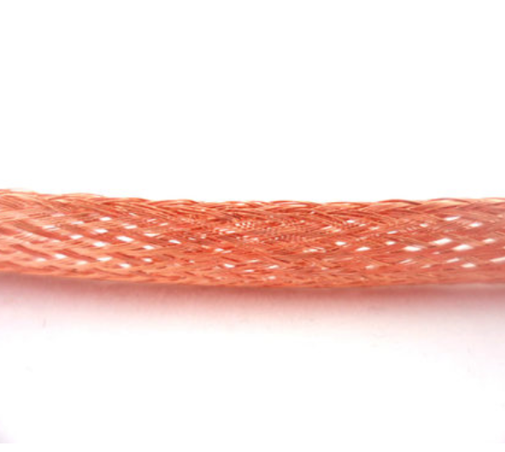

方案二 使用防电磁干扰屏蔽编织网



方法依靠现有编织技术,在线束分支和主线路使用金属编织的方式;


特点:可靠性强


不足:前期投入较大,生产效率较低;线束各传感器和执行器存在互相干扰;

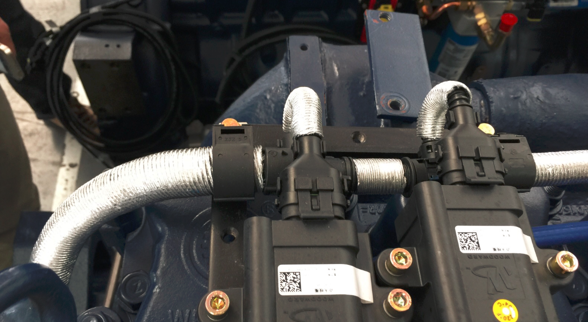

方案三 使用屏蔽波纹管或胶带



方法在线束外部缠绕屏蔽胶带再使用波纹管;或者直接使用屏蔽波纹管;


特点:有效屏蔽射频干扰;


不足:线束各传感器和执行器存在互相干扰;接地阻抗较大
