压接作业手法讲解及压接问题分析处理

压接手法

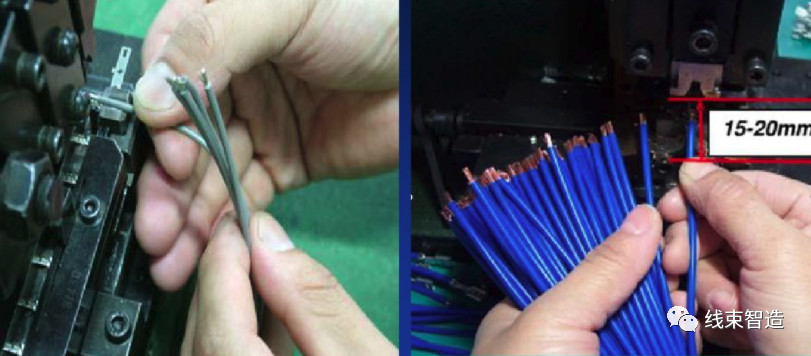

正确压接手法：

压接时手应靠在模具边缘，芯线接触挡板的中心位置。

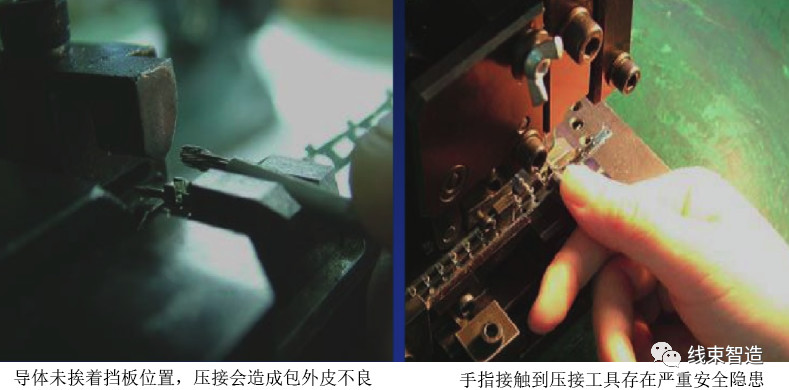

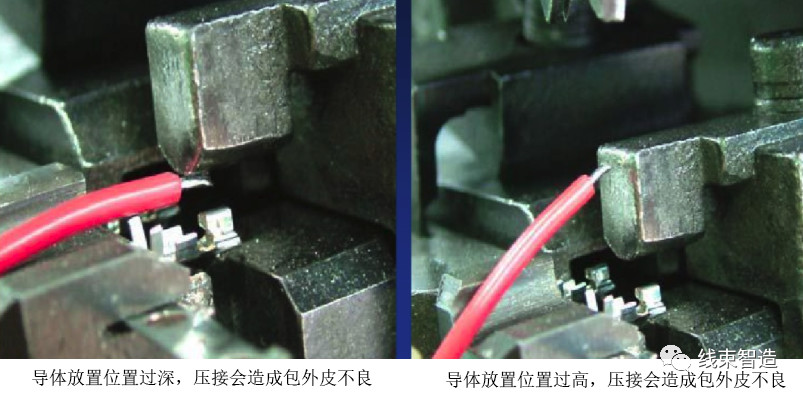

错误的压接手法：

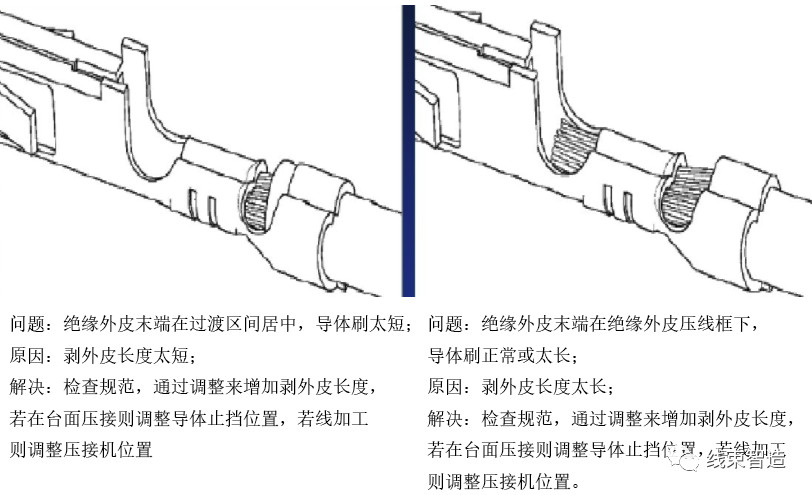

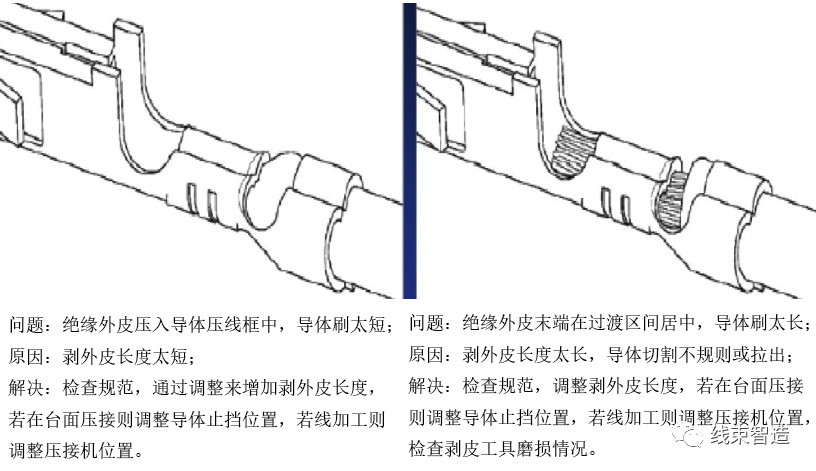

压接问题

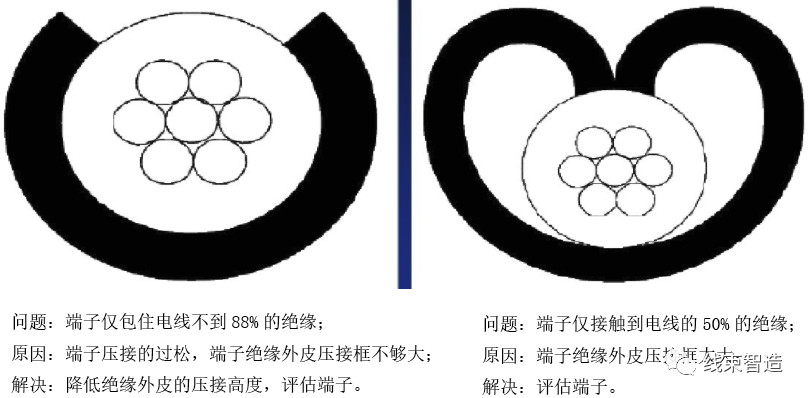

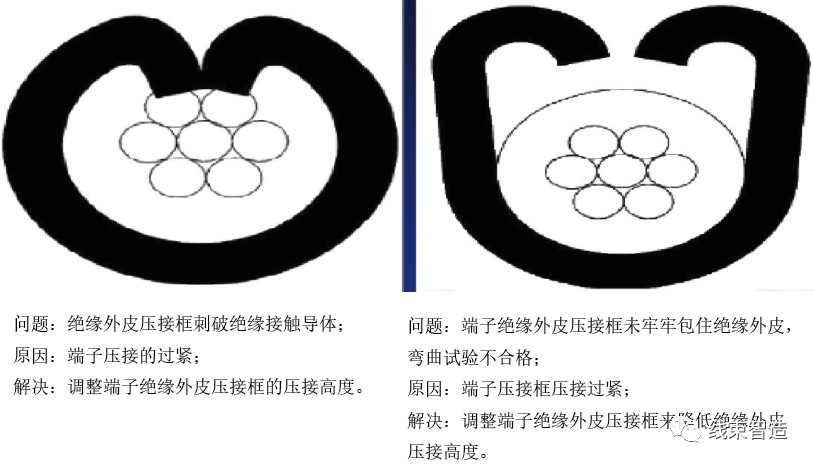

压接高度不符合规范要求（下图）

解决：

更换电线类型，供应商或导体根数，更换绝缘外皮硬度，更换压接工具；

更换压接机压接高度，更换不同的压接机和不同的端子；

更改模具设置，工具破损或磨损。

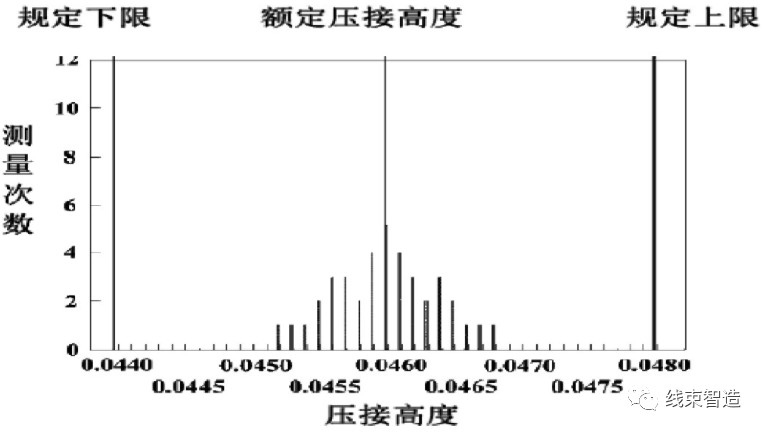

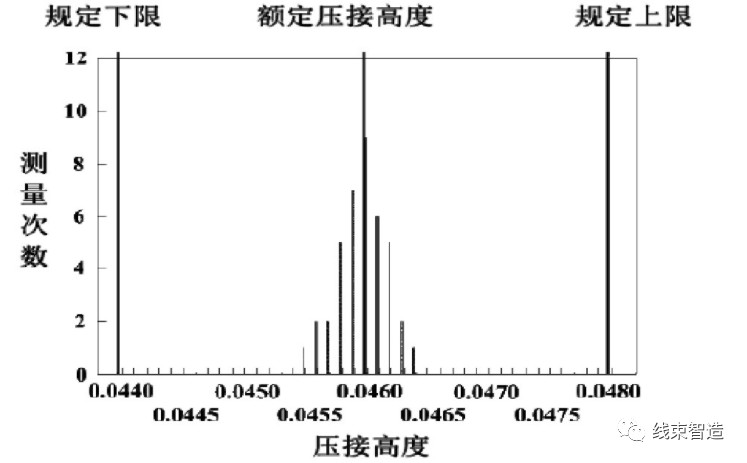

压接高度偏差太大（下图）

原因：

电线或端子偏差，工具损坏、松动或破损；

端子回弹量过大，压接过度，切断或切伤导体或测量误差。

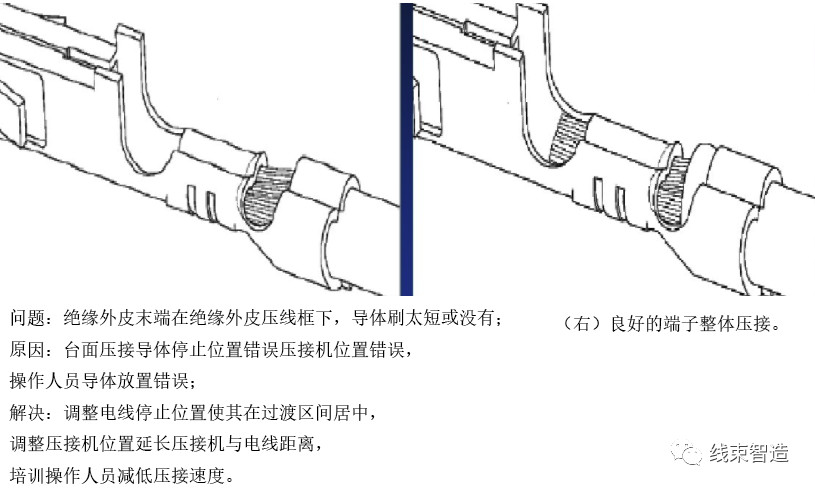

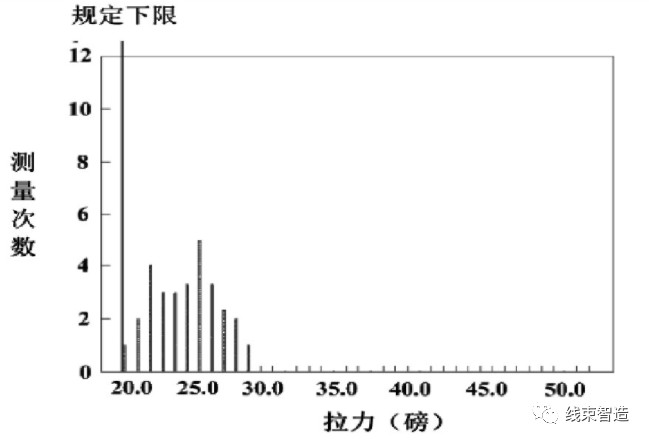

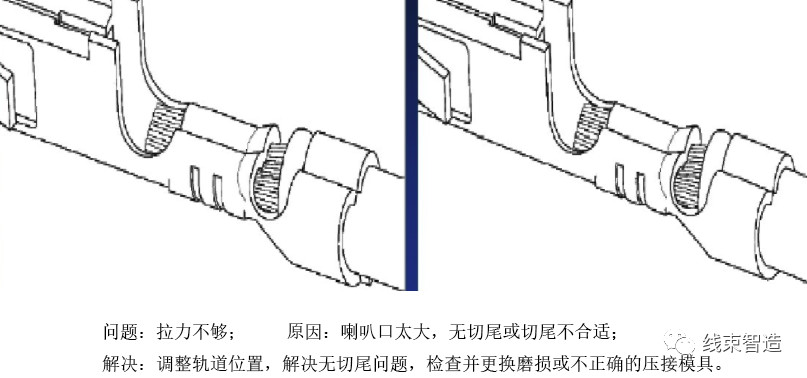

抗拉强度过低（下图）

原因：

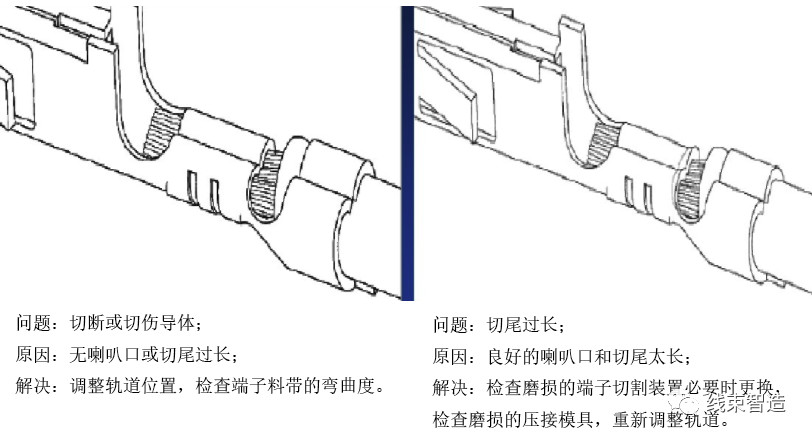

导体压接处前面出现断线现象，部分导体被切断或切伤；

端子压接高度过低，喇叭口太小或没有喇叭口；

滇西绝缘外皮压接刺破，电线从导体压接框扯出；

压接高度太高，端子锯齿过浅；

导体刷露出太短或没有露出；

导体压线框的喇叭口太大；

采用镀金端子，端子材料厚度不够。
