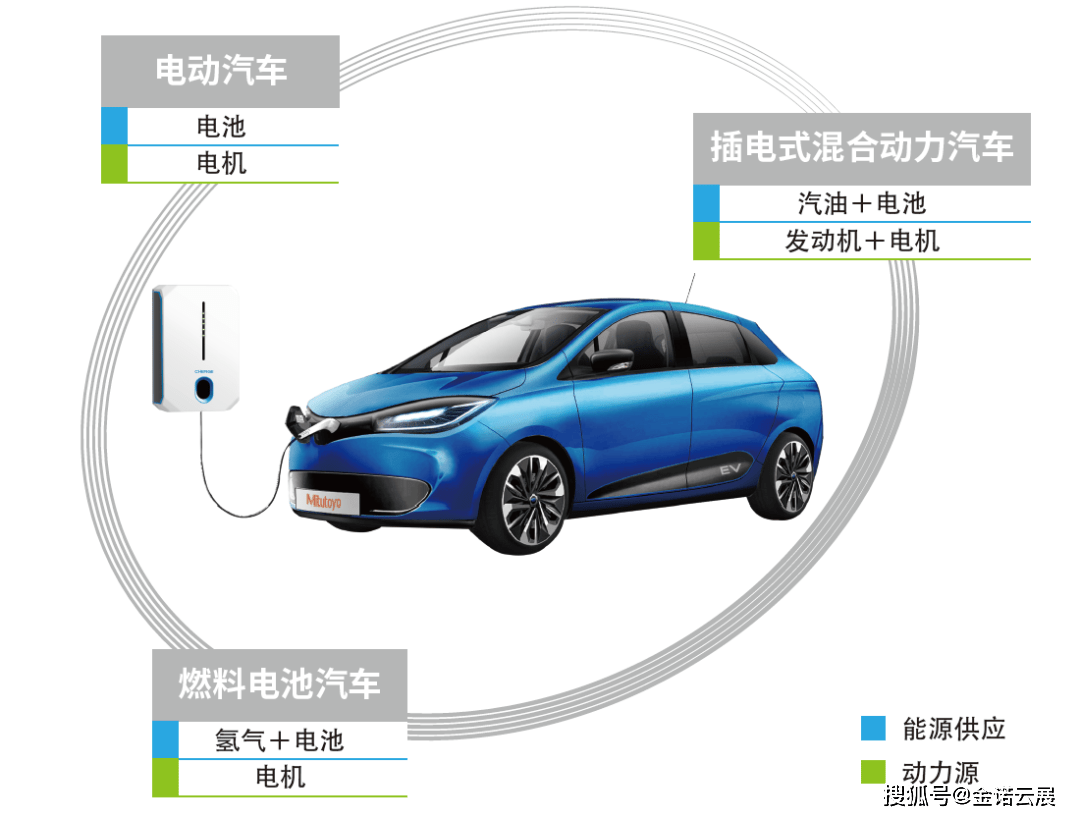

作为解决环境污染和能源供应问题的王牌，全世界汽车行业正在加速向以电动汽车为代表的新能源汽车转变。

因此需要开发和制作以往汽油车和柴油车没有的新装置和零件，这些装置和零件测量的重要性也日益突出。

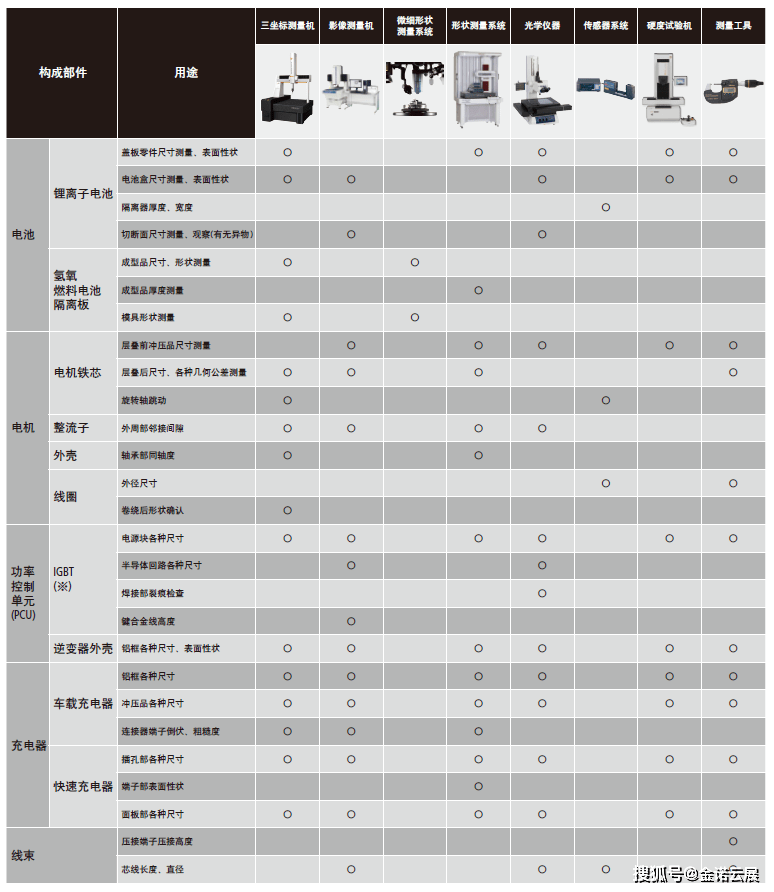

在这一背景下，下面将对约5500款三丰的精密测量设备中，可以为新能源汽车的产品制造提供部分的技术和解决方案进行介绍。

一、功率控制单元（PCU）

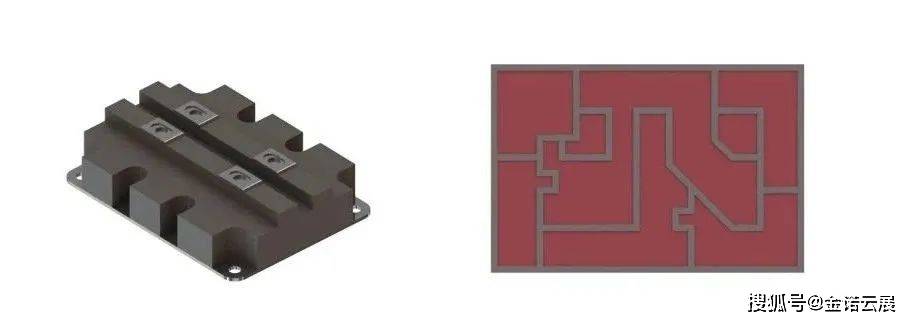

1、IGBT的检测

IGBT（Insulated Gate Bipolar Transistor）作为变频器核心的功率晶体管，主流的IGBT是半导体零件的集合体。

对其芯片、键合金线等细微零件进行检测时推荐使用影像测量机。而观察检测连接芯片的焊锡有无裂痕时，可以选择测量显微镜。

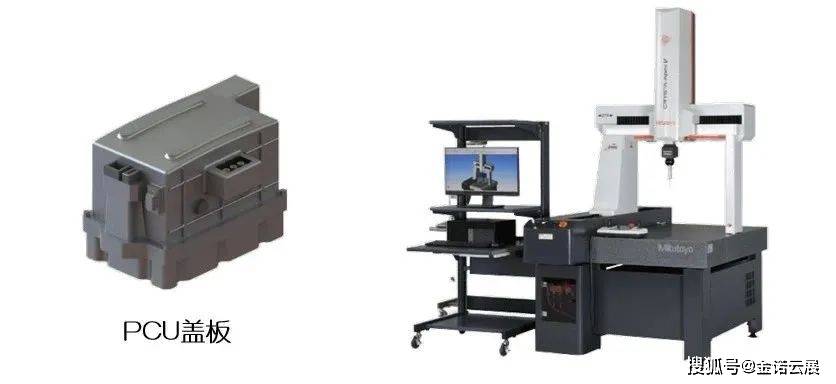

2、PCU盖板的测量

对于用铸铝制造的PCU盖板，CNC三坐标测量机可对复杂的立体形状进行接触式自动测量。

二、电机（Motor）

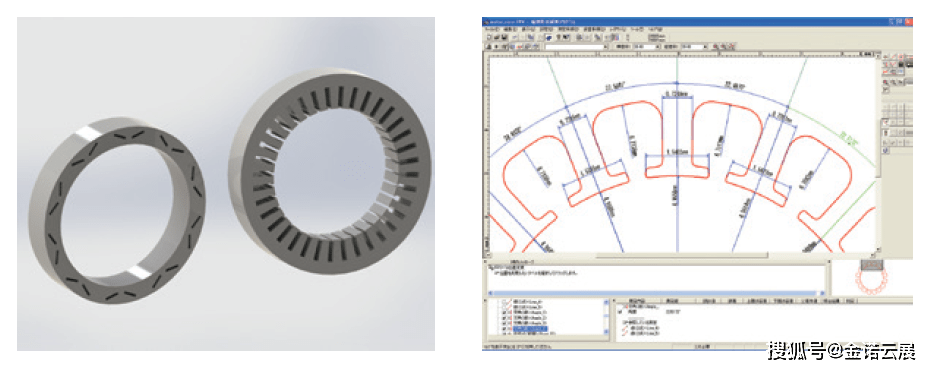

1、电机铁芯的测量

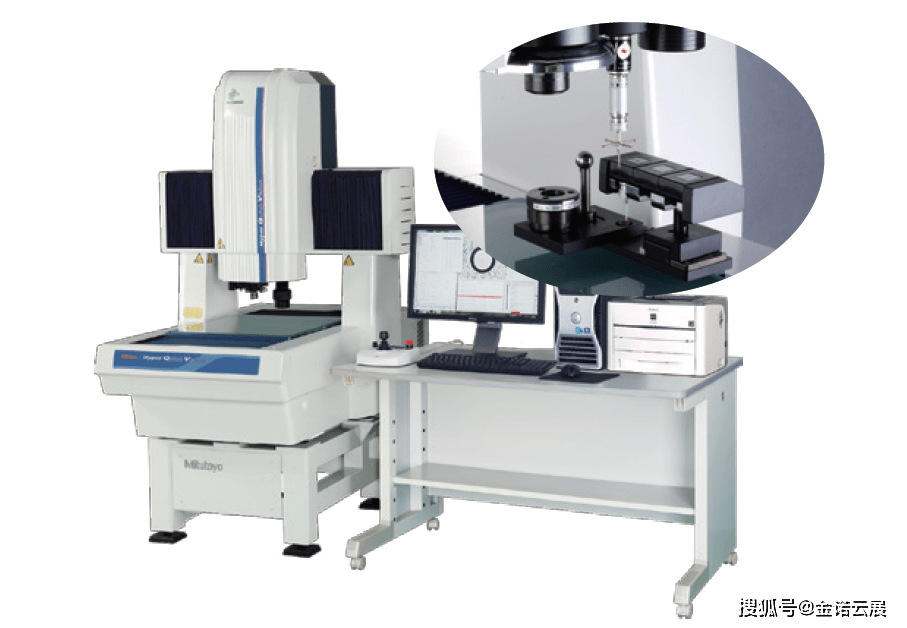

对于电机铁芯的检测，可以使用配有触发式测头的影像测量机。

搭载可接触式测头的影像测量机可以高效地测量层叠前冲压单品和层叠品。

薄且平的层压前单品可以使用影像测量模式；层压后的扭曲和偏移等三维的评估可以使用接触式测头模式。影像测量和接触测量，双模式一机化，更为高效。

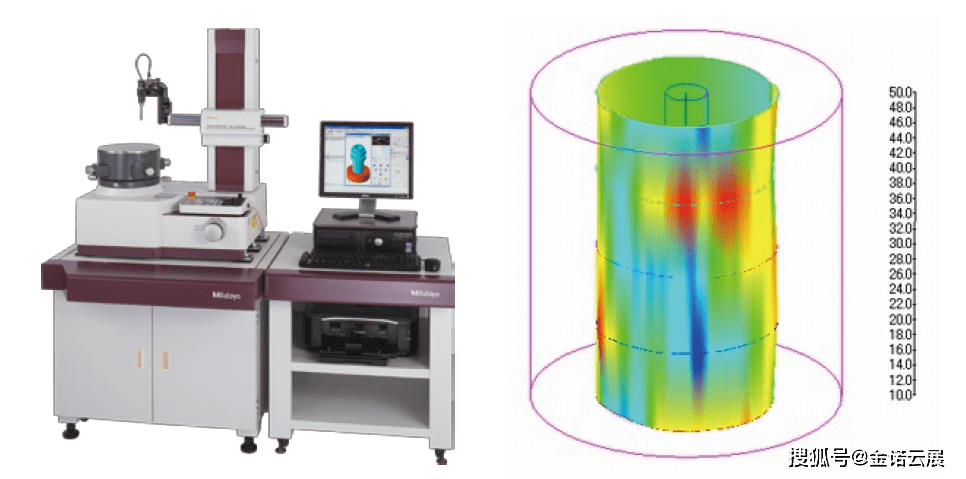

此外，转子外径、定子内径的圆柱度测量可使用圆度测量仪进行测量。

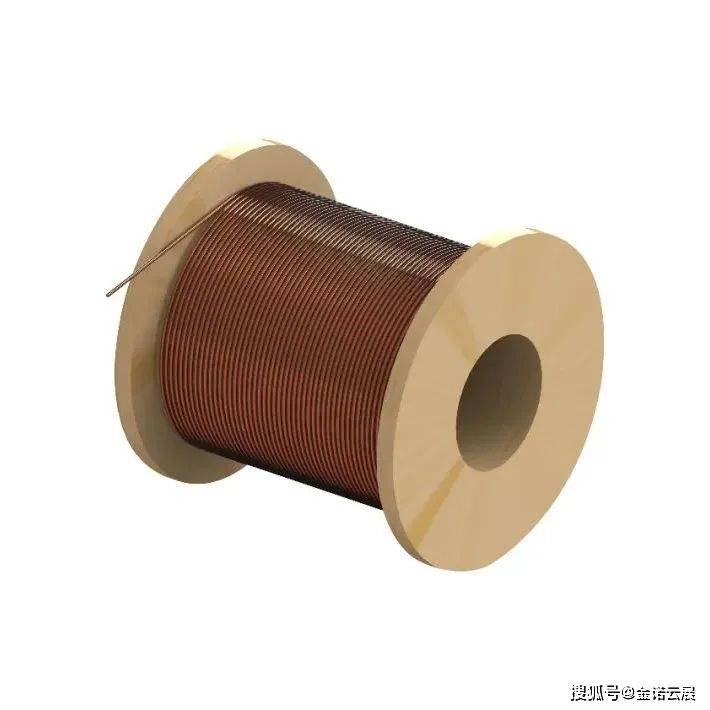

2、线圈的检测

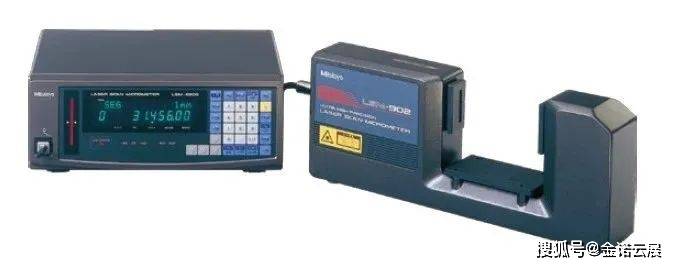

对于电机中线圈的检测，可以选用高速、高分辨率的激光测径仪。

三丰品质激光测径仪，对电机铁芯中使用的绕组外径可进行非接触式的高效检测。

三、电池 Battary

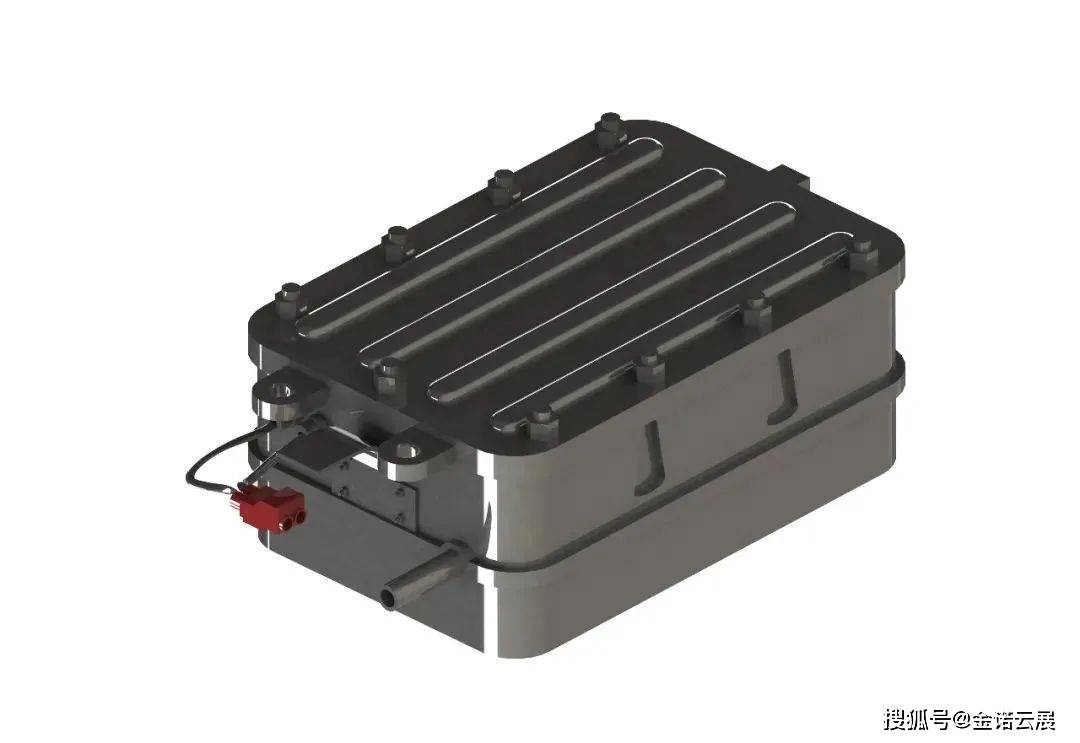

1、锂离子电池的检测

电池隔膜是用于隔离电池的正负极材料。为了避免其使用过程中导致的破裂或起火，对隔离膜厚度进行管理，在锂离子电池的制造工序中是不可或缺的。

台式低测力测高仪的低测力可以最大限度降低对材料的影响，完成对隔膜的完美检测。

此外，还可以应用测量显微镜对层压型锂离子电池内部有无异物进行检查（需要切断）。

2、氢氧燃料电池隔离板的测量

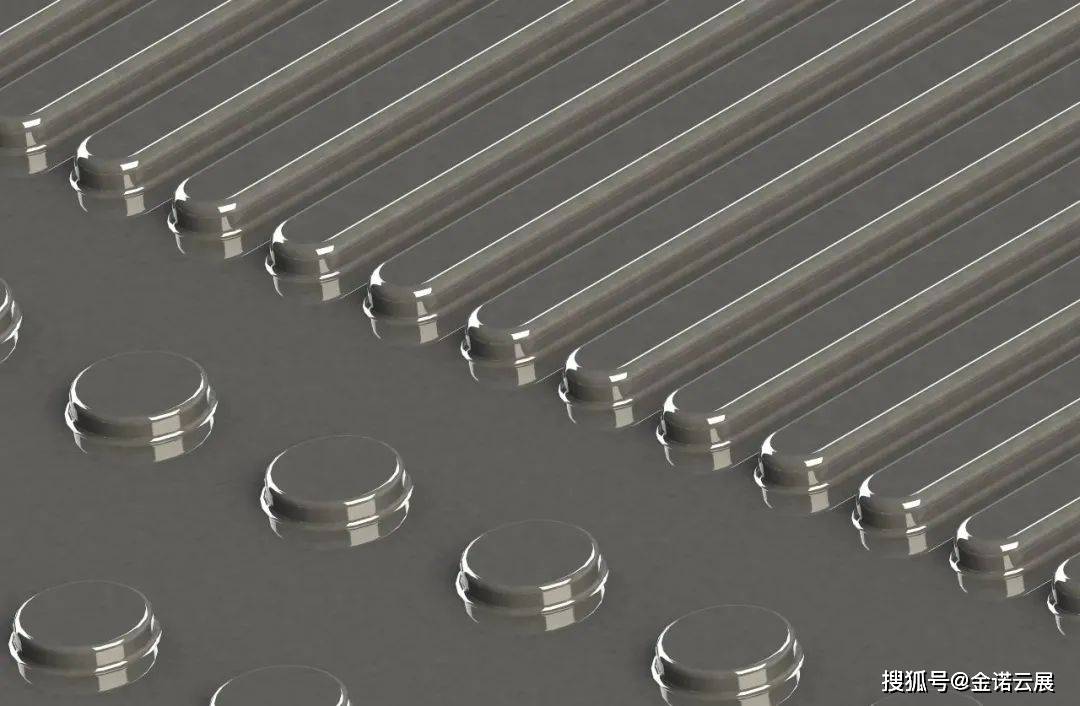

燃料电池的隔离板，为形成用于扩散气体的流路，被加工成微小的凹凸形状。

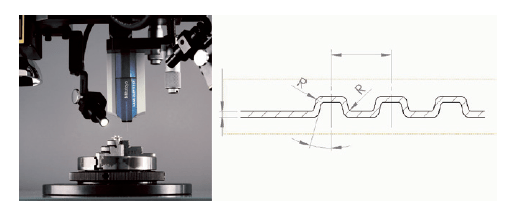

对该部品进行测量时，可以使用具有最小直径15μm、最小1μN的超低测力测针的细微形状测量系统UMAP，在角R、间距、角度等方面，可实现高可靠性的测量。

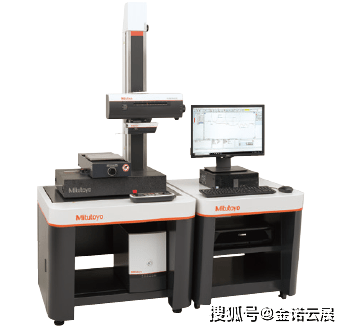

此外，有关厚度方面的测量，可以灵活运用轮廓形状测量机，配置两侧圆锥测针，轮廓形状测量机可以实现上面表面的连续测量，高效评价其厚度参数。

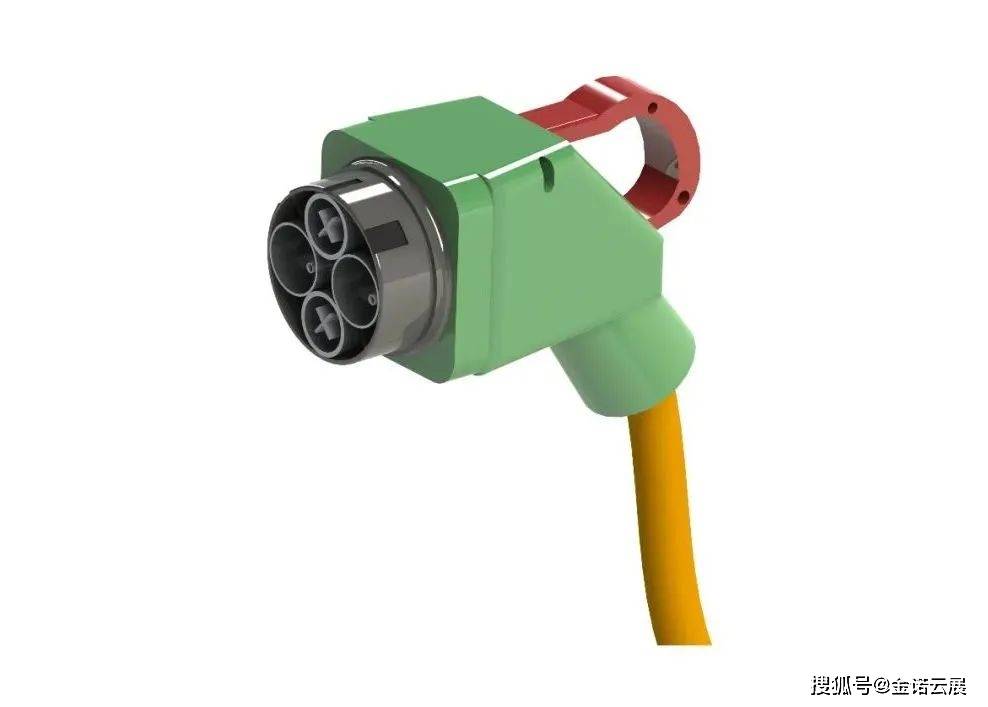

四、充电器、充电口 （Charging）

1、充电器、充电口的测量

车载中电器由盖板、连接器、外壳、继电器等各种零件构成。这些部件的检测可以选择三坐标测量机、影像测量机、形状测量机等多种三丰测量仪器。

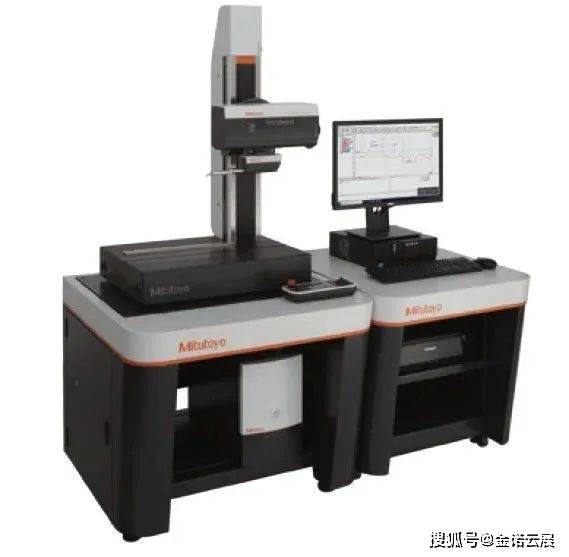

对于快速充电器，要提高插孔部金属端子的导电效率，需要对其进行粗糙度评价。采用三丰表面粗糙度测量机可实现高效的测量。

2、线束的测量

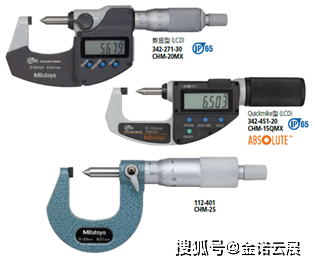

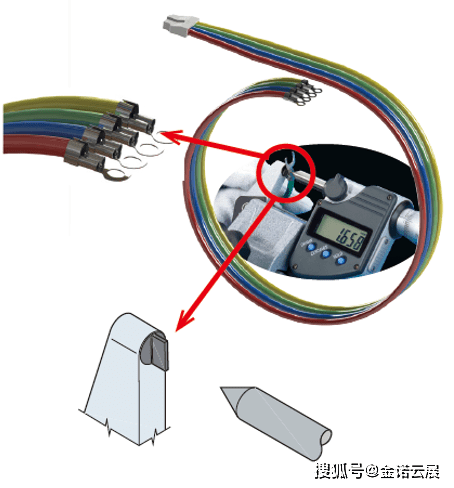

测量压接线束的压接高度时，三丰公司可以提供专用的千分尺——压接千分尺。

压接千分尺一次定位，快速读数（数显），专用于线束类部品的测量。

在如此快节奏的时代中，也许今日的新兴会成为明天的传统。为了人类美好生活而层出不穷的新产品，背后都有着强大的生产力作为支撑。

三丰精密量仪凭借强大的产品阵容和优秀的技术研发团队，不断的为新兴制品提供高效的测量解决方案，为制造业强劲的发展之路披荆斩棘。
