怎样控制和保护用电设备？

汽车电器线路的配电装置主要包括电路的导线、连接器、控制器件、保护器件和中央配电盒等，通过配电装置可实现对用电设备的控制及保护。

汽车上使用的导线通常为低压导线，为了便于辨别，导线采用了带有颜色及辅助色的绝缘材料。导线、绝缘护套、接线端子等包扎成线束，连接电气部件。连接器就是通常所说的插头和插座，用于线束与线束或导线与导线间的相互连接。

红色导线和蓝色白条纹导线

点火开关是汽车电路中最重要的开关，是各条电路分支的控制枢纽。主要用来控制常用电器的电源电路和点火电路，另外还控制发电机磁场电路、仪表电路、起动电路以及一些辅助电器等。点火开关上有四个档位，分别是LOCK（锁止档）、ACC（附件档）、ON（运行档）、START（起动档）。

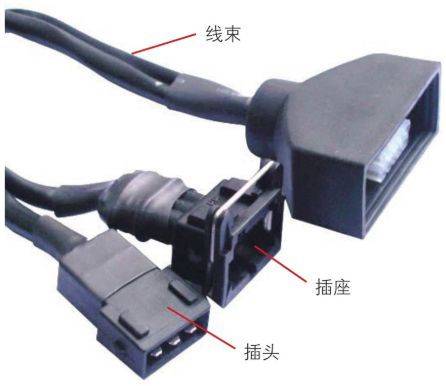

线束和连接器

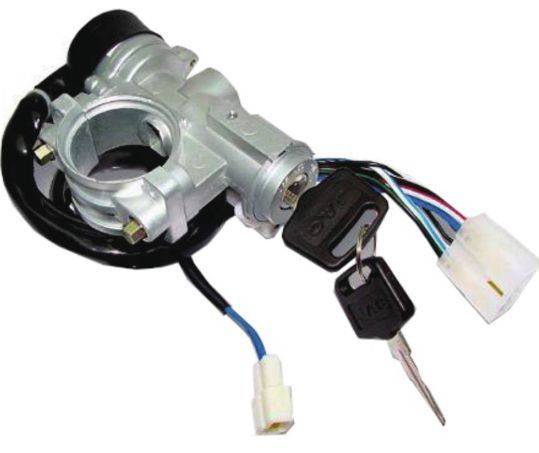

点火开关

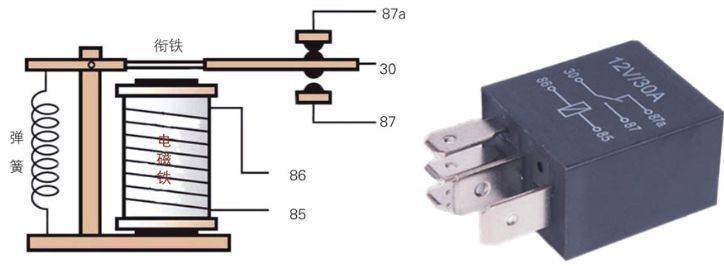

继电器

配电装置中控制器主要包括继电器，通过流经开关和继电器线圈的小电流，控制用电装置的大电流。常见的保险装置有易熔线、熔丝和断路器等。汽车上用熔丝，要求流过的电流为额定电流的110%时不熔断；流过的电流为135%时，在60s以内熔断。熔丝和继电器通常安装在继电器盒上。

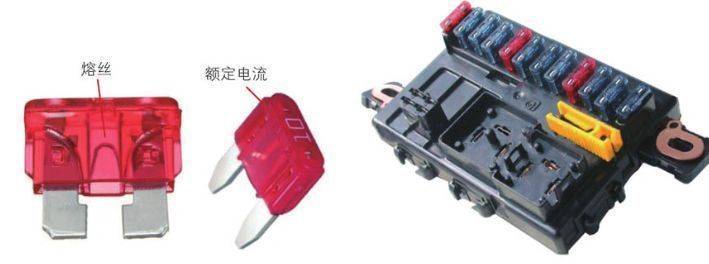

熔丝和继电器盒
