线束生产的压接工序及品质要求

发布时间:06/02 —— 2021 695

1、压接的定义

定义:压接时线束组装过程中对电线和端子进行的一种连接方式,通过施加一定的机械外力把端子咬合在根据工艺尺寸剥去绝缘体的电线上,使两种材料紧密的接合,从而达到电性导通或牢固接合的目的。


2、作业步骤

准备工作:检查几台是否正常,刀模是否完好无损,工作台面是否干净以及无其他产品余物。


调试作业:由调试人员调试好机台,试做3-5条,经首件检验确认合格后方可批量作业。


3、压接工序的注意点:

设备的安装和调试有无问题,这是直接影响端子压接质量的好坏。(例如:模具有没有松动,端子有没有到位,模具里面有没有杂质等等)

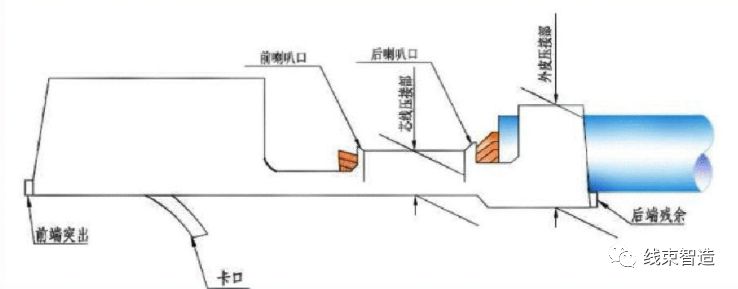

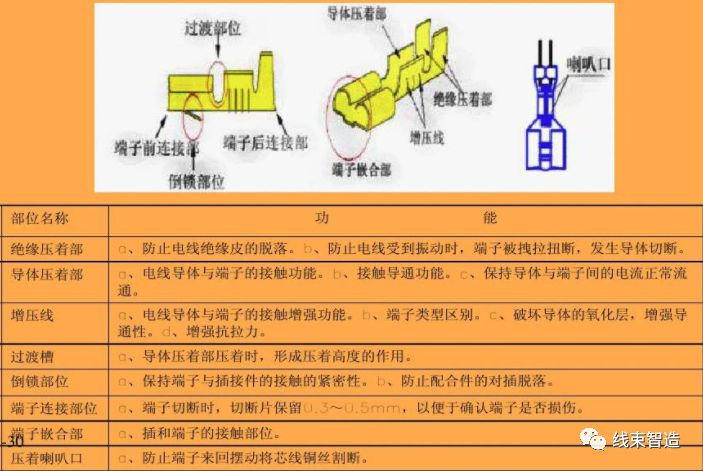

4、端子各部位名称及功能说明

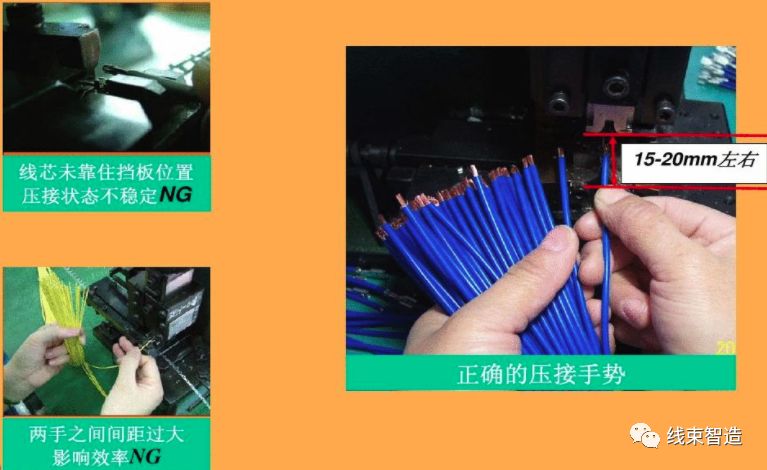

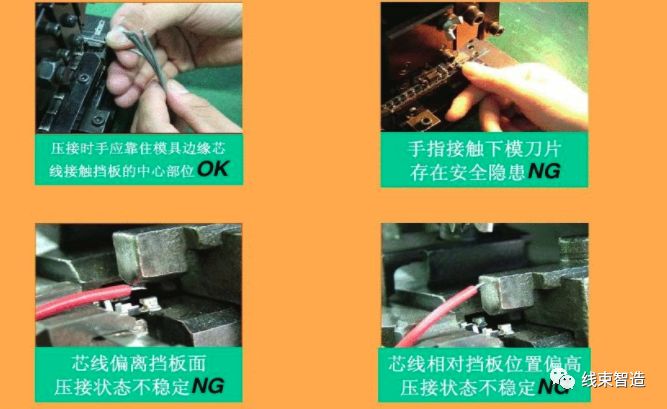

5、压接手势




6、压接标准图示

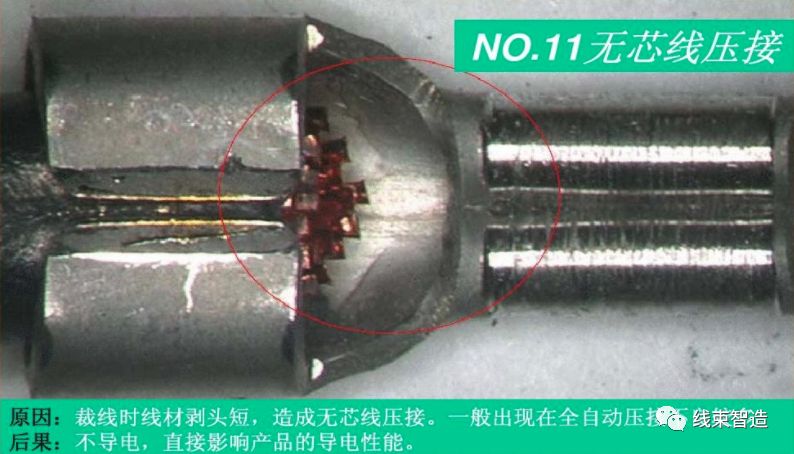

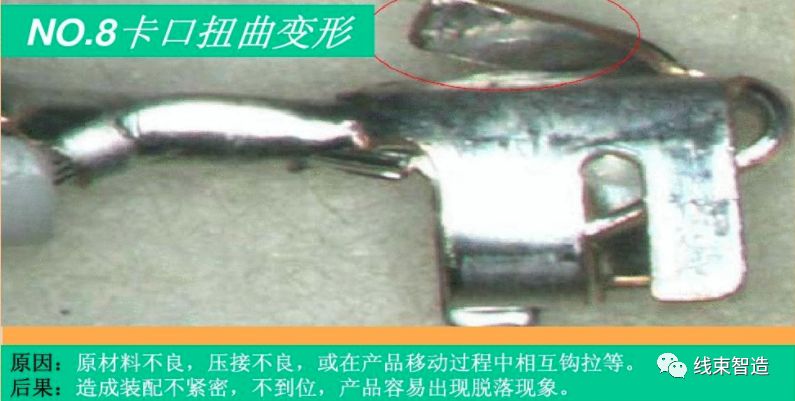

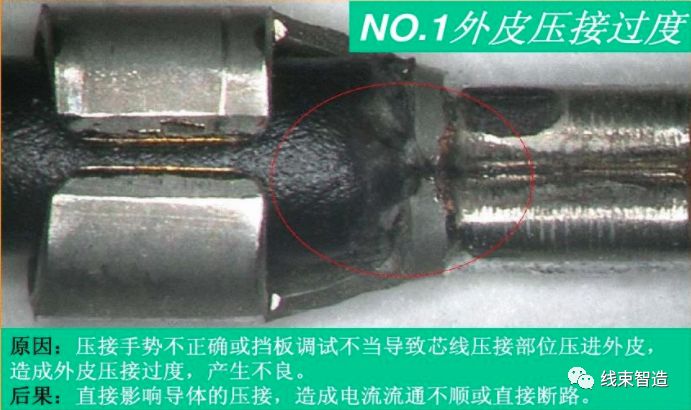

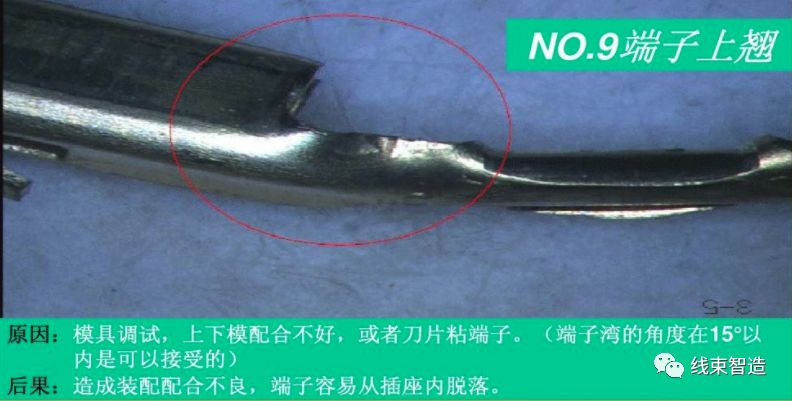

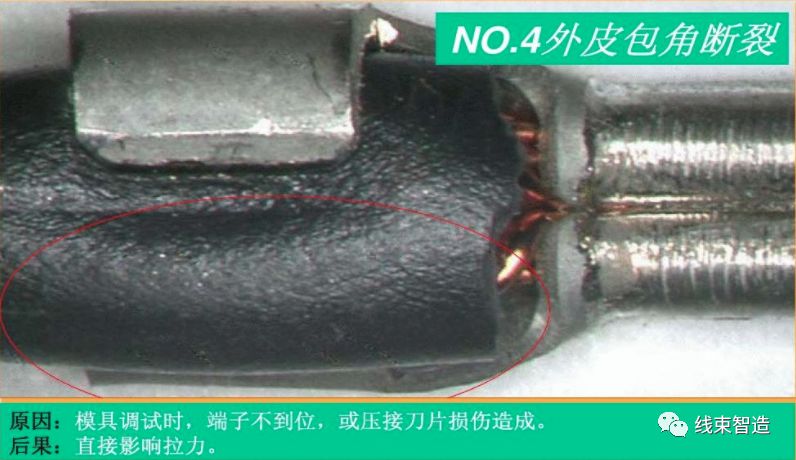

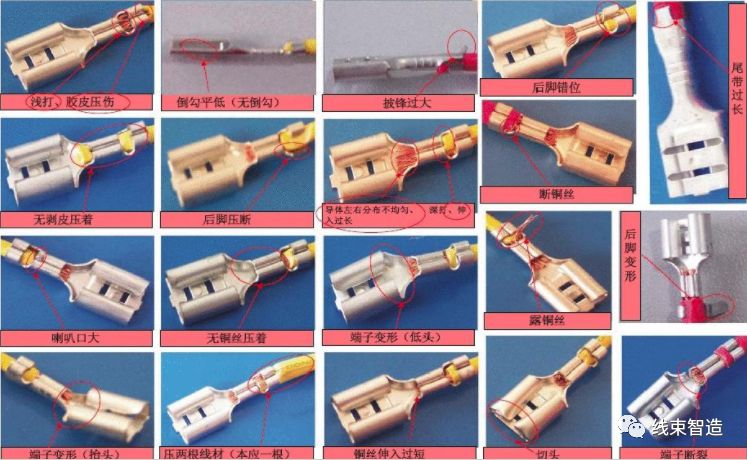

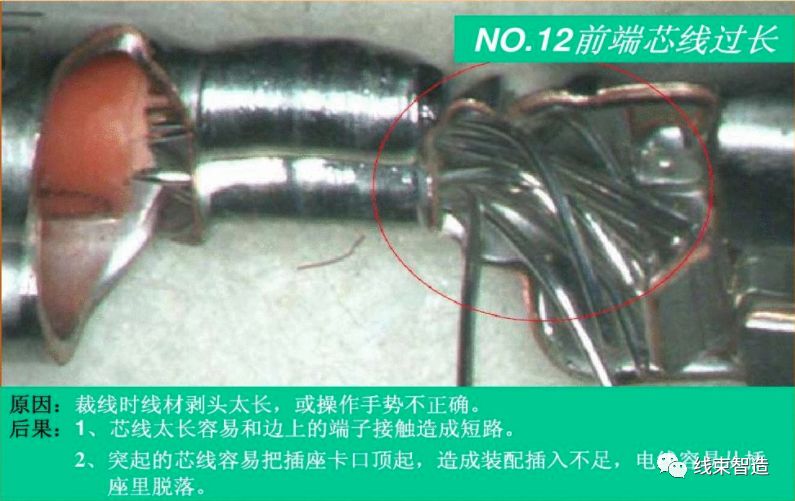

7、压接不良图示

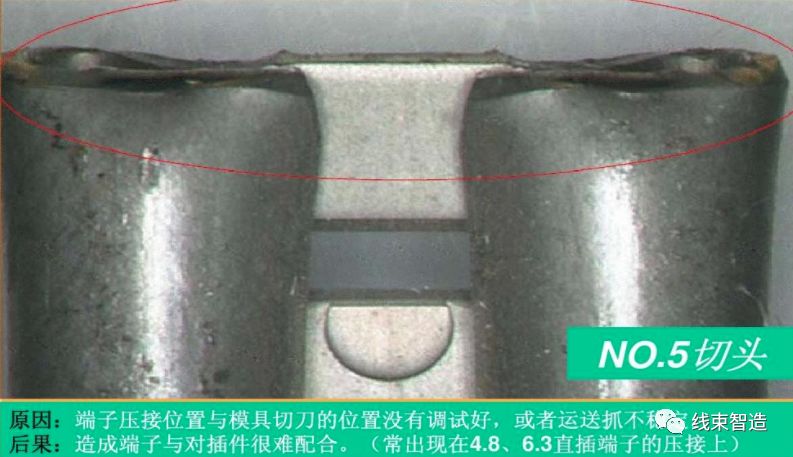

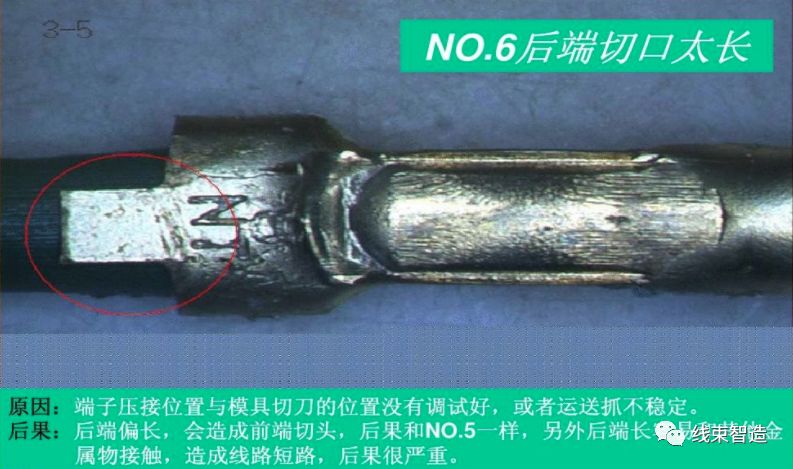

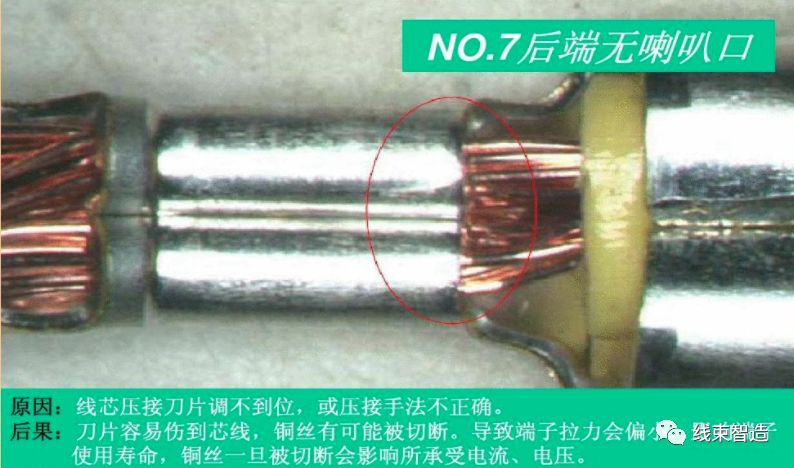

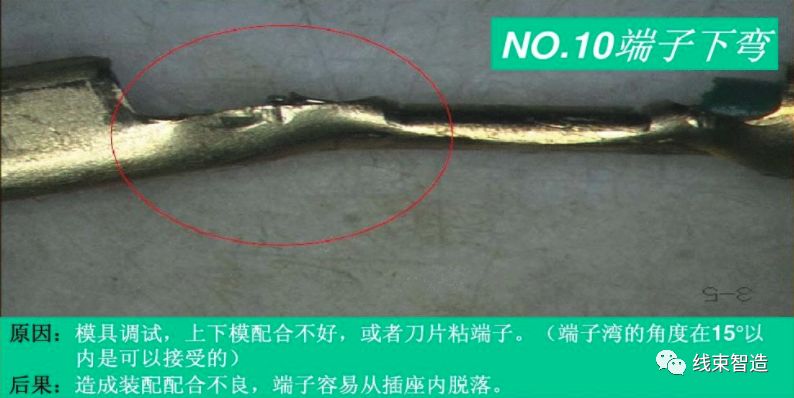

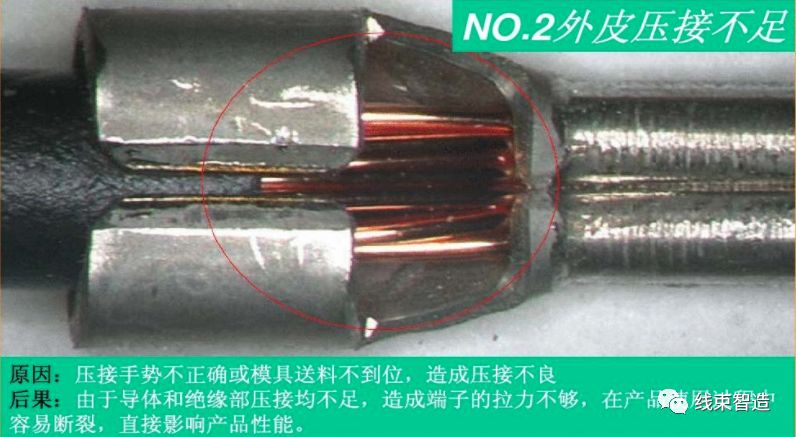

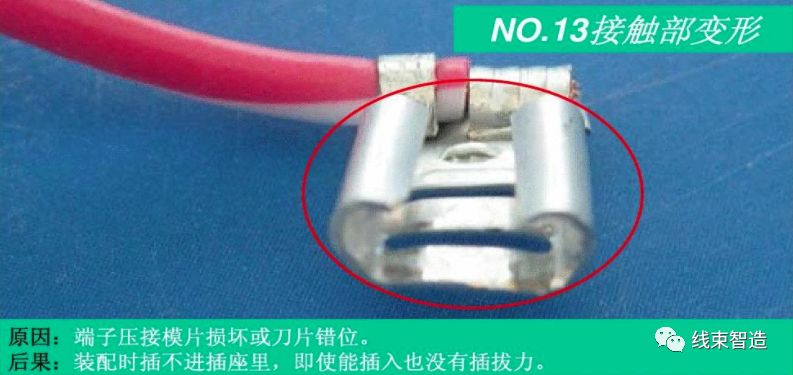

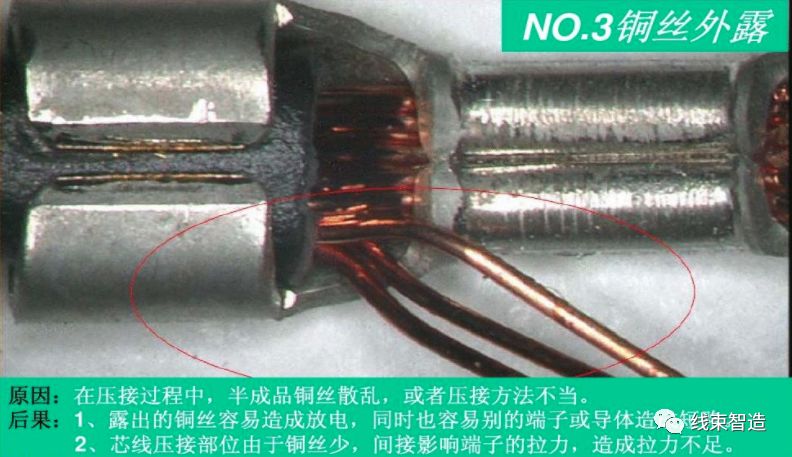

8、压接不良图解















9、压接工序小结

压接工序是整个线束生产过程中最重要的一个环节,所以对这一环节质量的把关尤其重要。所以工厂要加强对压接模具的管理,加强对操作人员、调机人员和巡检人员的培训以及现场压接工序的巡查频次。把每一个环节都作好记录,最大限度的控制好产品的质量。
