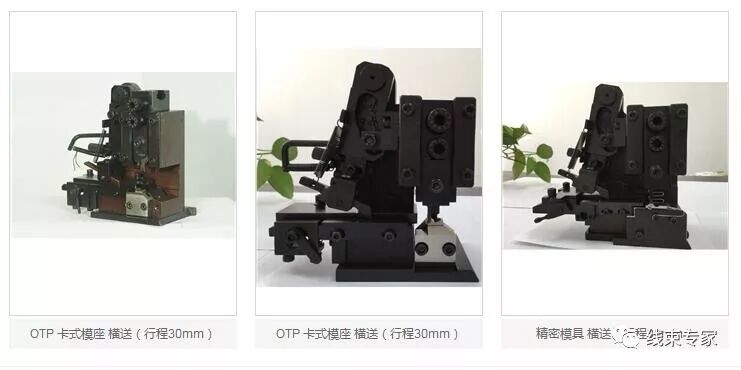

线束端子压接模具的正确使用方法与维护

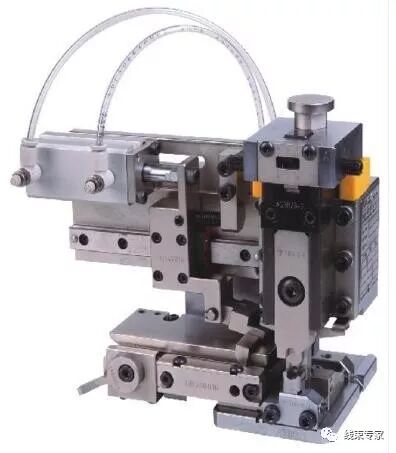

1.1 XAS4/AE4日式模具

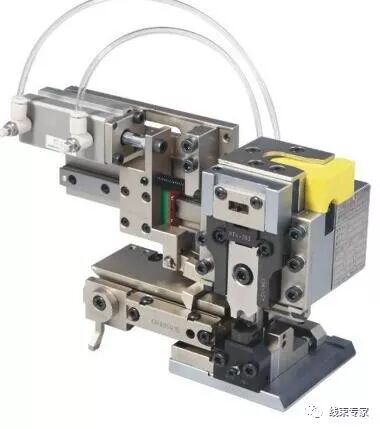

1.2 S300B欧式模具

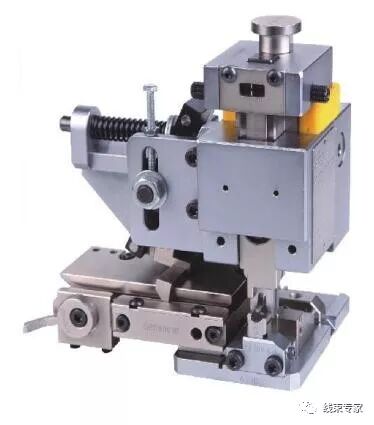

1.3 S300A欧式模具

2.1 模具的功能及构造:

A. 模具的功能特性:

端子通过模具的送进和压接的工艺过程,与已剥皮的导线的一端压接在一起.为了得到理想的压

接质量,模具应以最可能好的方式调节,送料和压接高度是主要要素.线芯压接模板的后定位面总

是处于同一位置,所有其他功能,例如连接位置,送进和压接高度都是参照于这些面之间的相对位

置.所以一个好的压接状态是与模具中各零件之间位置关系和零件的状态有重要的关系.

B.上模的构造及功能:(见下图)

上模中包括模头主体,切刀压板,绝缘层压接模板,线芯压接模板,距离垫片垫环等.
