【线束】加工作业指导书（上）
发布时间：06/13 —— 2022
1863

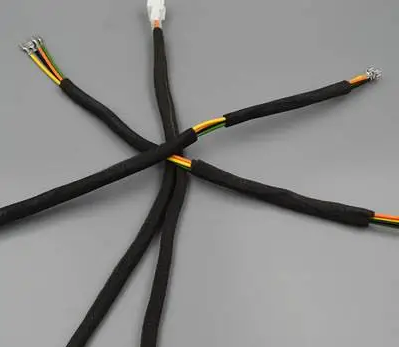

①依图纸要求领取相应规格的胶布，将胶布拉出，有胶的一面向上放于台面上。
②将卡座对准图纸上的基准点，从胶布的起始点开始缠绕1.5卷后自右向左进行1/2卷压着缠绕。③当胶布缠绕至规定的尺寸后，再正向缠绕2卷，将胶布剪断，切口卷压整齐并贴紧。a.开始前要先胶布缠绕1.5圈后方可进行1/2卷压着缠绕。c.包完的产品外观要均匀，不可有过松或是鼓起及没有压到前一卷的1/2现象。②确认材料无误后，依图纸或样板试做5PCS交QC确认。④左手拿孔座，右手拿端子后部导线约5-10mm处，将端子水平插入规定孔内。⑤在插入过程中听到“哒”一声的端子定位声，插入完成后，轻力往后拉，确保端子插入完全。⑥完成一个产品后，及时将不良品收起交组长处理，清理干净台面后，再生产另一个产品。⑦做好的产品，捆扎整齐放入周转箱内交组长计数并填写工程记录卡。a.注意端子压接质量，有变形，压线皮，或其他异常情况的不能插入孔座，将其选出放入不良品盒子内。
①依工程记录卡上的物料编号找到相应的首件样板，以样板为准进行检验。
②孔座外观无明显刮伤和变色、无毛边、欠料、缩水、无明显污点杂质、机械损伤及用错现象。③线材表面无严重污点杂质、变色、起泡、损伤、开叉无漏线芯、印字应清晰完整。⑥各部位尺寸，随机抽取五条线用直尺先确认是否与样板相同，然后用确认好的线材或是样板进行对比检验。⑧检验完的产品依扎线规范进行捆扎，放于周转箱内加贴工程记录卡，标识清楚物料状态。⑨过程中发现的不良品放于不良品盒内并标识不良内容，一个产品完成后将不良品交组立组长处理，并跟踪处理结果。a.2P线材、20080软排、2651灰排生产过程中易出现反向及交叉现象。

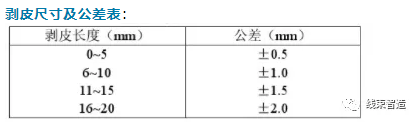

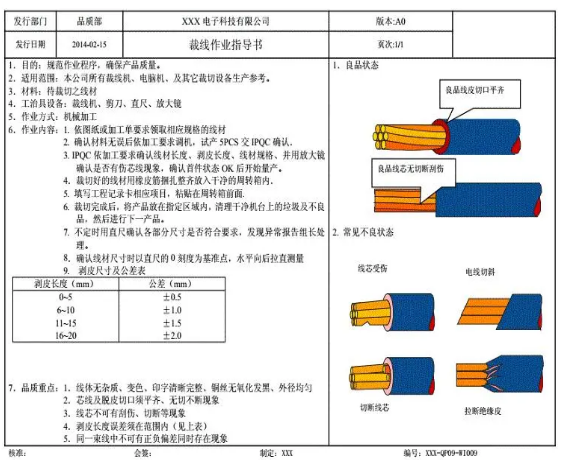

c.确认线材尺寸时以直尺的0刻度为基准点，水平向后拉直测量，除总长度外还应确认浸锡长度。d.单线线间断差原则上以2mm为基准，客户有特殊要求时以客户要求为准，无法判定时提报主管处理。②确认材料无误后依加工要求调机，试产5PCS交IPQC确认。③IPQC依加工要求确认线材长度、剥皮长度、线材规格、并用放大镜确认是否有伤芯线现象，确认首件状态OK后开始量产。④裁切好的线材用橡皮筋捆扎整齐放入干净的周转箱内。⑥裁切完成后，将产品放在指定区域内，清理干净机台上的垃圾及不良品，然后进行下一产品。⑦不定时用直尺确认各部分尺寸是否符合要求，发现异常报告组长处理。⑧确认线材尺寸时以直尺的0刻度为基准点，水平向后拉直测量。a.线体无杂质、变色、印字清晰完整、铜丝无氧化发黑、外径均匀。
