生活中随处可以听到有人在说接线端子，但何为接线端子？从何时有接线端子？以及它有哪些种类？特点是什么？恐怕很少有人去关注这些。今天我就简单的为大家介绍一下接线端子的由来。

接线端子就是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。随着电子行业的发展，接线端子的使用范围越来越多，而且种类也越来越多。目前用得最广泛的除了PCB板端子外，还有五金端子，螺帽端子，弹簧端子等等。

接线端子历史发展

1928年，世界上第一片组合式接线端子诞生，是现代端子的雏形。此后，电气连接行业在此基础上不断发展。

接线端子定义

接线端子是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，两端都有孔可以插入导线，有螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开，这时就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。而且适合大量的导线互联，在电力行业就有专门的端子排，端子箱，上面全是接线端子，单层的、双层的，电流的，电压的，普通的，可断的等等。一定的压接面积是为了保证可靠接触，以及保证能通过足够的电流。

接线端子分类

接线端子可以分为WUK接线端子、欧式接线端子系列、插拔式接线端子系列、变压器接线端子、建筑物布线端子、栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙式接线端子系列，光电耦合型接线端子系列、110端子、205端子、250端子、187端子、OD2.2圆环端子、2.5圆环端子、3.2圆环端子、4.2圆环端子、2圆环端子、6.4圆环端子、8.4圆环端子、11圆环端子、13圆环端子旗型系列端子和护套系列、各类环形端子、管形端子、接线端子、铜带铁带（2-03、4-03、4-04、6-03、6-04）等。

接线端子插拔式

由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。插座也可以有装配扣位和锁定扣位。装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。既可以选择公制线规也可以选择标准线规，是市场上最热销的端子类型。

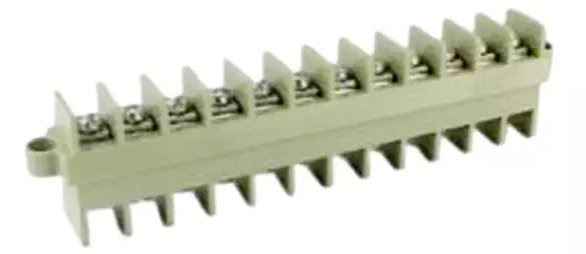

接线端子栅栏式

是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。

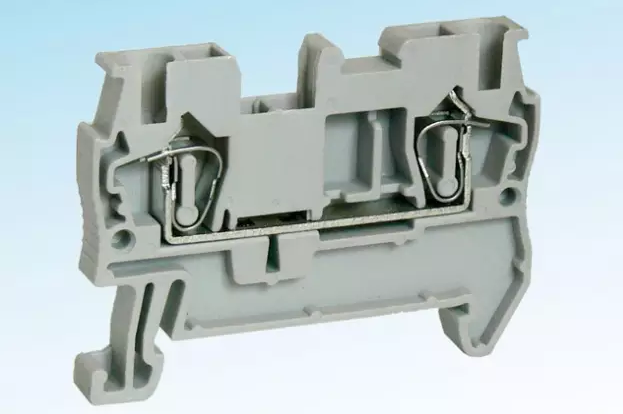

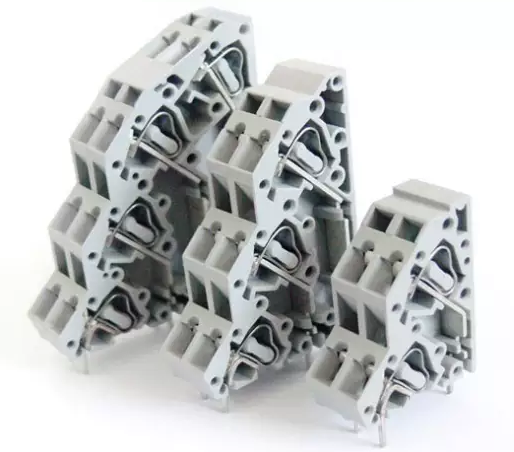

接线端子弹簧式

是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。

接线端子轨道安装

采用了可靠的螺纹连接技术、电子容断技术和最新的电连接技术，广泛用于电力电子、通讯、电气控制和电源等领域。

接线端子自锁式

采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。该系列接线端子外观设计美观大方，可配用多种附件，如短路片、标识条、挡板等。

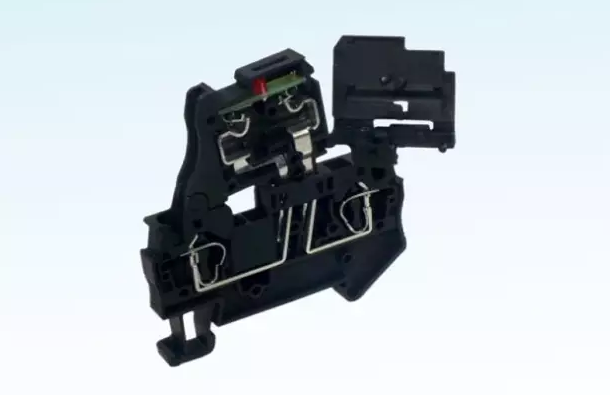

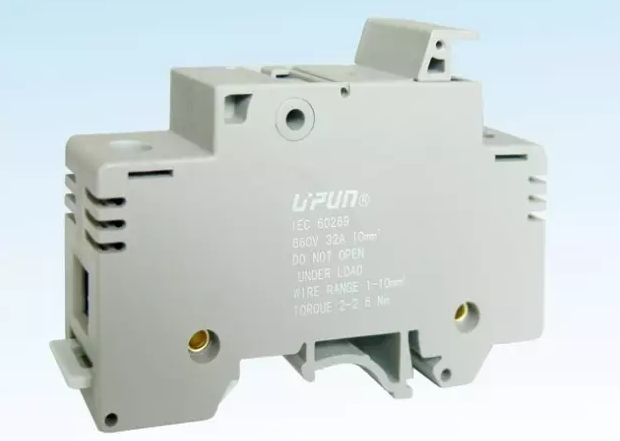

接线端子保险端子

绝缘材料用改性的尼龙（PA66），具有良好的电气性能和机械性能。螺丝用高强度的铜合金制成，导电体用电解铜制成，压线框用抗应力裂缝腐蚀的合金铜制成，这些金属表面还镀锡或镀镍加以保护。全铜接线端子可避免钢制金属件和铜导线在潮湿的环境下的电池效应。端子中间有连接孔，可中心连接也可用边插式连接件连接；可接4mm²导线电压为800V电流为41A的电器产品。

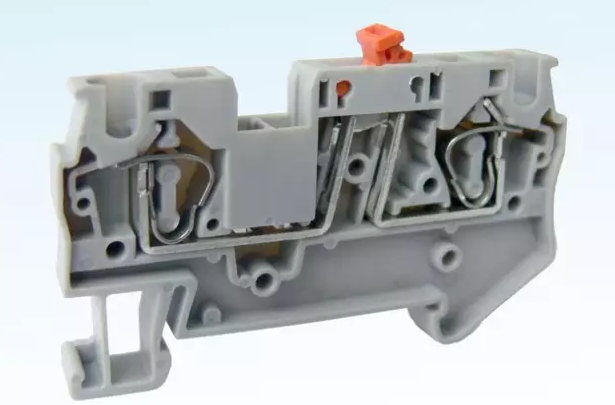

接线端子试验端子

起开关作用的滑动金属件能通过端子压线框能承受最大的工作电流，切换时用螺丝刀松开螺丝，移动滑块就行，开关位置就一目了然；其两端设有测试插座，配用相应的测试端头就可以进行连接测试，测量电流时可不中断操作。可接电压为660V电流为57A的控制回路。

接线端子通用型

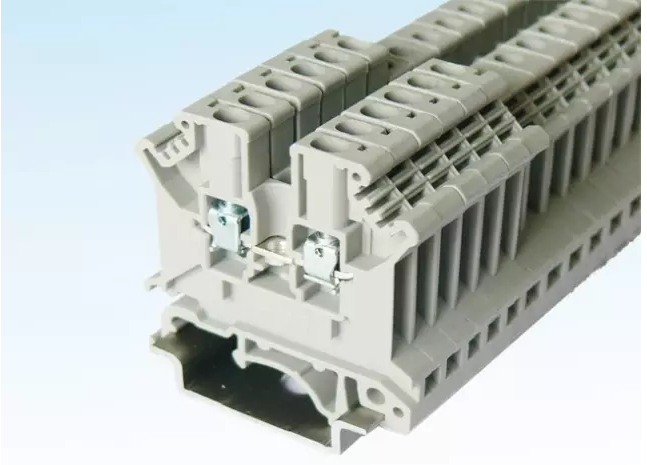

颜色为灰色端子

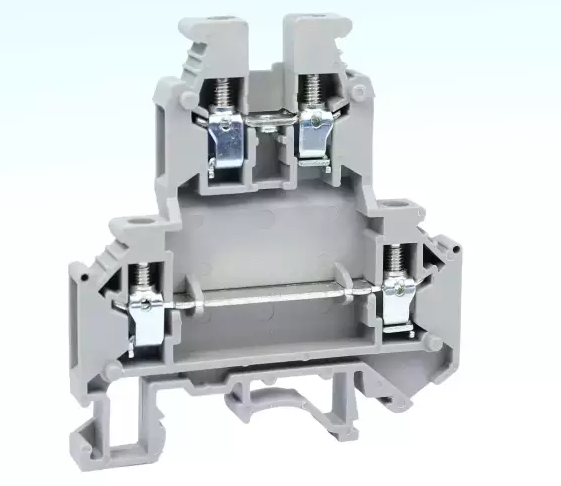

厚:6.2mm，导线截面:0.2-4，参数:32A:500V可安装在U型或G型轨上，双层型接线端子具有通用型端子在相同的位置上两倍的接线容量，其上下两层在设计上错开了2.5mm的空间，不仅在视觉上条理分明，同时在上层接线的情况下，螺丝刀能在下层区域内很方便的接线作业，且标识清晰。
