端子接线的不同方式以及魏德米勒SNAP IN联接技术

发布时间:07/27 —— 2022 2472

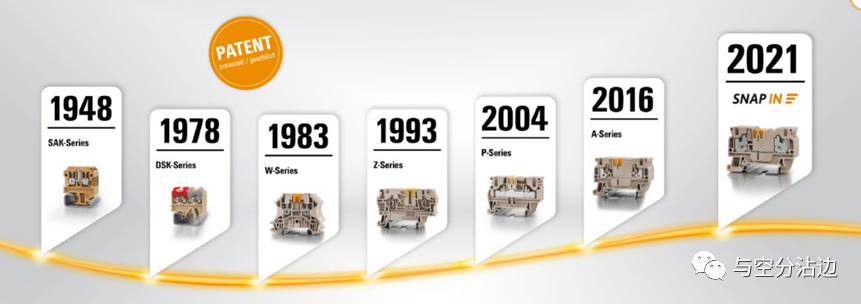

一、魏德米勒接线端子的历史

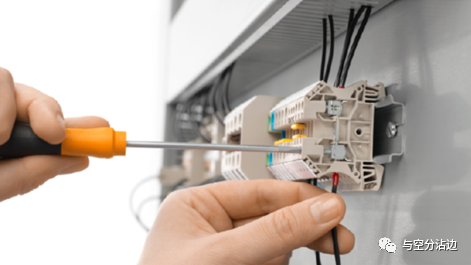

11948年—SAK系列(螺钉联接)

柔性、轻量、坚固:魏德米勒用世界上第一种塑料制造模块化接线端子实现了电气安装的革新。1948 年问世的 SAK 系列已经具备了现代接线端子的所有重要特征,包括横截面规格选项和标记号系统。SAK 接线端子,即便在今天也仍然十分畅销。由于该系列端子耐高温、耐酸、耐紫外线的优点,因此主要用于各种严苛环境之中。
21978年—DSK系列(螺钉联接)
魏德米勒的无螺钉直插式联接产品,是联接技术发展进程中的一座里程碑。利用 DSK 系列接线端子,即便是首次使用,也可快速无工具完成耐振动端子联接。这让尺寸紧凑的 DSK 系列在时代中大获优势。此外,其还配备采用颜色区分的促动元件,用于断开导线连接,以及消除电势。这一特点,在魏德米勒如今采用 PUSH IN 直插式联接技术的接线端子中仍沿用。

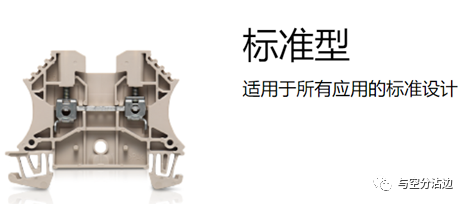

31983年—W系列(螺钉联接)
魏德米勒的 W 系列模块化接线端子,在舒适性和安全性方面,带来了突破性的进展。不仅采用了防火等级 V0 的聚酰胺材料,还首次采用了已获专利的内置对中机构的压杆。此外,系列所有产品均采用了用户友好设计,外形和功能均经过优化,便于手动安装到轨道之中。系列已销售了将近 40 年,现在仍然是全球市场上通用性最强的接线端子系列产品。



41993年—Z系列(弹片联接)
魏德米勒的 Z 系列为弹片接线技术的接线端子设定了市场标准。这种联接技术将导线用弹片压紧,而非用螺丝拧紧。这既节约了时间,也保证了联接能够抗振动、无需维护。这能够确保即便在关键的应用中,例如铁路应用中,也具有高度的安全性和可靠性。由于这些有点,以及能够覆盖 0.14  35 mm² 的宽泛规格范围,因此 Z 系列在目前已广泛用于全球范围内的众多不同行业和应用之中。



52004年—P系列(PUSH IN直插式联接技术)

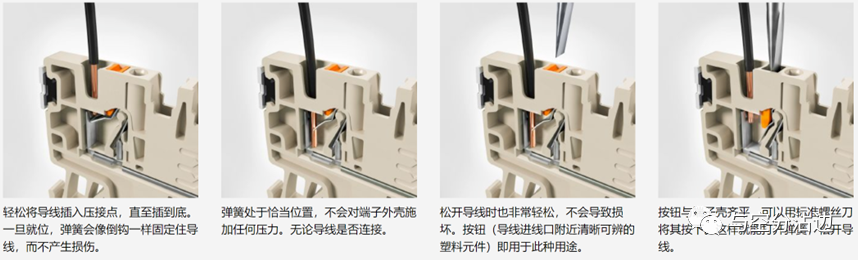

魏德米勒革新性采用 PUSH IN 直插式接线技术的接线端子系列,引出了市场发展潮流。无需工具即可完成硬导线和有线端导线的插入联接,与其它联接技术相比,显著缩短了接线所需时间。此外,导线的断开也可十分方便快速地完成。通过将规格减少为 0.14 mm²  16 mm² 的横截面范围内的三种,产品选型和库存预备工作变得更为简单。系列现在仍被广泛用于众多应用领域之中。
62016年—A系列(PUSH IN直插式联接技术)
魏德米勒具备系统化模块功能的接线端子引起了巨大的轰动。在 A 系列中,首次包含了针对应用而专门开发的多个子系列,用于不同的领域、行业和控制机柜应用。统一的检查和测试头,一致的横联通道,高效的标记号体系,节约时间的 PUSH IN直插式联接技术,为 A 系列带来了尤其出色的前瞻性。该系列在功能区域清晰划分和彩色按钮方面的创新设计,保证了最大程度的联接安全性和维护安全性。

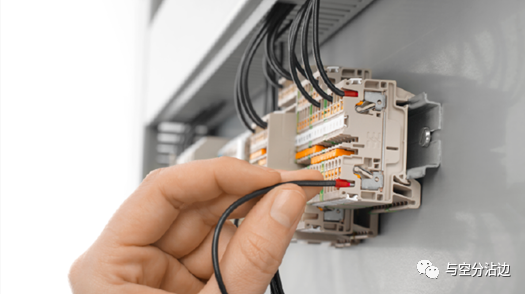

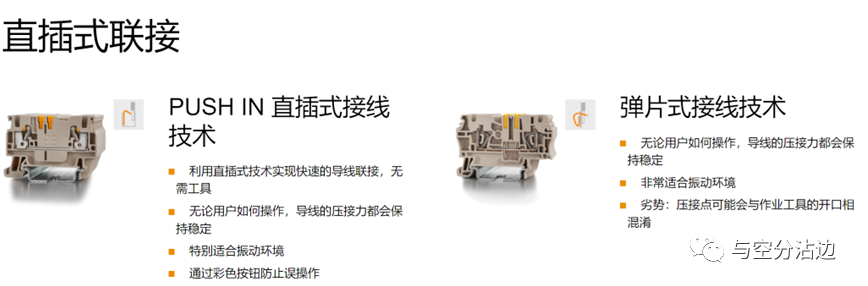

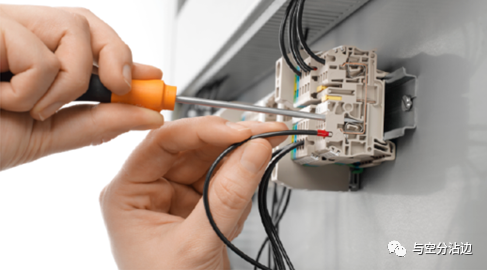

使用 PUSH IN 直插式联接之后,无需螺丝刀就能打开接线点。而您只需将其导线插入接线点即可。非常节省时间。PUSH IN 直插式联接特别适合硬导线、多股硬导线以及带压接端头的软导线。此外,亦可连接超声波焊接导线。显示的时间指导线联接作业时间。所有联接方式或采用端头,或不使用端头。


72021年—AS系列(SNAP IN鼠笼式联接技术)

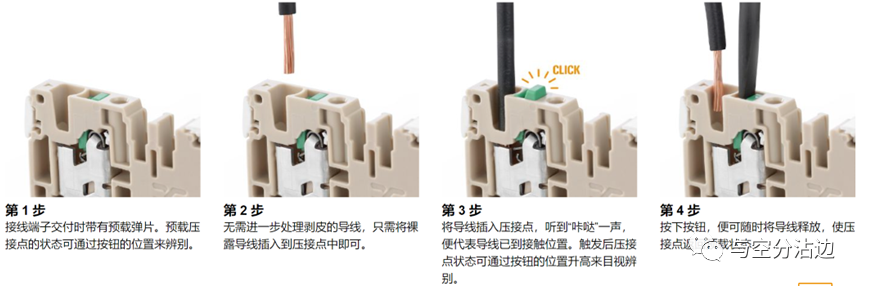

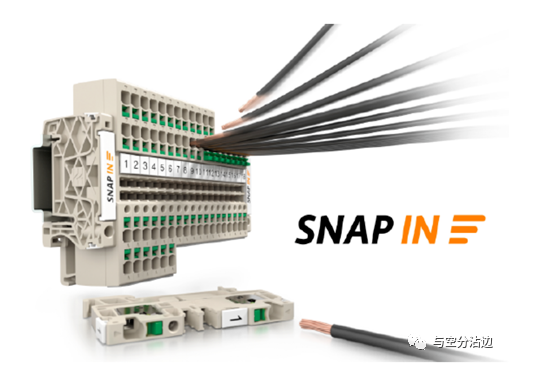

魏德米勒革新的创新成果便是采用SNAP IN 鼠笼式联接技术的接线端子。利用 AS 系列,软导线无需线端便可轻松、快速且无需工具地完成接线。只需简单的将导线插入到连接点之中,端子的机械结构便会咔哒一声,牢固卡紧导线。SNAP IN 鼠笼式联接技术可保证连接永久可靠,即便在自动化日益普及的未来也能够轻松应对。AS 模块化接线端子兼容 A 系列,使用方式多种多样。
