汽车电路中端子说明

发布时间:08/01 —— 2022 1306

  1.发电机

  A 直流发电机上电枢输出接线柱,调节器上相应接线柱

  B 交流发电机上输出接线柱,直流发电机调节器上接蓄电池正极接线柱,交流发电机上接点火开关或电源开关的接线柱

  D+ 交流发电机上磁场二极管接线柱,调节器上相应接线柱,当无61接线柱时,用于充电指示灯的接线柱

  F 发电机上的磁场接线柱,调节器上相应接线柱

  S 交流发电机上调节器接蓄电池电压检测点接线柱

  W(1或2) 交流发电机上相应电流接线柱


  2.启动系统

  15a 启动机开关上接点火线圈的接线柱

  31a 带有12/24电压转换开关时电压转换开关上接蓄电池正极

  31 12/24 电压转换开关上接蓄电池负极的接线柱

  48 启动继电器上或12/24电压转换开关上控制启动机电压开关上的输出接线柱,启动机电压开关上相应接线柱

  50 点火开关上,预热启动开关上 用于启动输出接线柱,启动按钮的输出接线柱 机械式启动开关上的相应接线柱

  带有12/24电压转换开关时,电压转换开关上控制车身输入接线柱

  61a 复合启动继电器上,接充电指示灯的接线柱

  86 启动继电器上绕组始端接线柱

  A 启动继电器上接交流发电机A的接线柱

  N 复合启动继电器上,接交流发电机N或类似作用的接线柱

  3.点火系统

  1 点火线圈和分电器上互相连接的低压接线柱,电子点火装置中,点火线圈上输入信号低压接线柱

  1a 带有两个分立电路的分电器I的低压接线柱(自点火线圈I的低压接线柱)

  1b 带有两个分立电路的分电器II的低压接线柱(自点火线圈II的低压接线柱)

  1e 电子足见上输入信号接线柱

  7 无触点分电器上输出信号的接线柱,电子组件上输出信号接线柱

  15 点火开关和点火线圈上互相连接的接线柱,电子点火装置中,点火线圈 分电器 电子组件上的电源接线柱

  4.预热启动装置

  15 预热启动开关上接其他用电设备的接线柱

  19 预热启动开关上预热接线柱

  50 预热启动开关上的启动接线柱

  5. 一般用途的接线柱(除发电装置外均可用)

  30 电器上接蓄电池正极或电源的接线柱

  31 电器上接蓄电池负极的接线柱

  E 电器上的搭铁接线柱


  汽车电路图中接线端子分析(四)

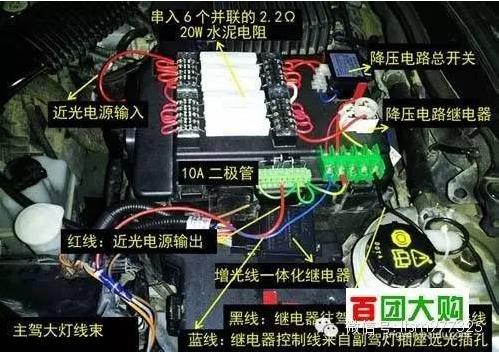

  照明与信号系统接线端子(除转向信号)

  54 制动灯开关和制动灯互相连接的接线柱

  55 雾灯开关和雾灯相互连接的接线柱

  56 灯光总开关和变光开关互相连接的接线柱,变光开关上除远、近、超车接线柱外的另一个接线柱

  56a 变光开关上远光接线柱,远光灯上相应的接线柱

  56b 变光开关上近光接线柱,近光灯上相应的接线柱

  57 灯光总开关上或点火开关上和停车灯开关相互连接的接线柱

  57L 停车灯开关和左停车灯互相连接的接线柱

  57R 停车灯开关和右停车灯互相连接的接线柱

  58 灯光开关上接前小灯、示宽灯、尾灯、牌照灯、仪表照明灯等的接线柱,灯光开关用于控制示宽灯、尾灯、牌照灯、仪表照明灯的接线柱

  58a 仪表照明灯开关和仪表照明灯互相连接的接线柱(单独布线时)

  58b 室内照明灯开关和室内照明灯互相连接的接线柱(单独布线时)

  58c 灯光总开关和前小灯互相连接的接线柱(单独布线时)

  59a 倒车灯开关和倒车灯互相连接的接线柱

  59b 倒车灯警报器上的电源接线柱

  5.转向信号与报警系统

  49 转向开关上的输入接线柱,警报开关上接转向开关的接线柱

  49a 警报闪光器和警报开关上互相连接的接线柱

  49L 转向开关,警报开关上和左转向灯互相连接的接线柱

  49R 转向开关,警报开关上和右转向灯互相连接的接线柱

  L 转向信号闪光器上接转向开关接线柱,警报开关上接转向信号闪光器的接线柱

  P 转向信号闪光器上接监视灯的接线柱

  P1 左监视灯的接线柱

  P2 右监视灯的接线柱

  喇叭和声响报警系统

  72 警报开关上的接线柱

  H 喇叭继电器上接电喇叭的接线柱

  S 喇叭继电器上,电磁阀撒谎那个接喇叭按钮的接线柱

  W 警报继电器上,接警报灯,警报喇叭的接线柱

  汽车电路图中接线端子分析(六)

  6.刮水器与洗涤器接线柱标记

  53 刮水电机上的主输入接线柱,刮水器开关上相应接线柱,间歇继电器上绕组始端接线柱,洗涤器上电源接线柱

  53c 洗涤器和刮水器开关相互连接的接线柱

  53e 带有复位机构的刮水器上的复位接线柱,刮水器开关上的相应接线柱

  53i 刮水器开关上和间歇继电器上绕组互相连接的接线柱

  53j 刮水器开关上和间歇继电器上触点互相连接的接线柱

  53m 刮水器和间歇继电器互相连接的接线柱

  53s 间歇控制板上的电源接线柱,刮水器开关上相应接线柱

  53H 双速刮水器上高速接线柱,刮水器开关上相应接线柱

  53L 双速刮水器上低速接线柱,刮水器开关上相应接线柱

  7.机械开关(专用除外)

  81 开关动断触点和转换触点上的输入接线柱

  81a 开关动断触点上的第一个输出接线柱

  81b 开关动断触点上的第一个输出接线柱

  82 开关上动合触点的输入接线柱

  82a 开关动合触点的第一个输出接线柱

  82b 开关动合触点的第二出接线柱

  82z 多级开关上动合触点的第一个输入接线柱

  82y 级开关上动合触点的第二个输入接线柱

  82x 级开关上动合触点的第三个输入接线柱

  83 档位开关上的输入接线柱

  83a 档位开关上,档位Ⅰ的输出接线柱

  83b 档位开关上,档位Ⅱ的输出接线柱

  83L 开关左档位的输出接线柱

  83R 关右档位的输出接线柱

  84 位开关(中间零位)的输入接线柱

  84a 档位开关(中间零位)的输出接线柱

  84b 档位开关(中间零位)的输出接线柱

  8.继电器


  84 继电器上绕组始端和触点共同输入接线柱

  84a 继电器上绕组末端输出接线柱

  84b 继电器上触点输出接线柱

  85 继电器上绕组末端输出接线柱

  86 继电器上绕组始端输入接线柱

  87 继电器上动断触点和转换触点的输入接线柱

  87a 继电器动断触点的第一个输出接线柱

  87b 继电器动断触点的第二个输出接线柱

  87c 继电器动断触点的第三个输出接线柱

  87z 继电器上动断触点和转换触点的第一个输入接线柱(单独电流回路时)

  87y 继电器上动断触点和转换触点的第二个输入接线柱(单独电流回路时)

  87x 继电器上动断触点和转换触点的第三个输入接线柱(单独电流回路时)

  88 继电器动合触点的输入接线柱

  88a 继电器动合触点的第一个输出接线柱

  88b 继电器动合触点的第二个输出接线柱

  88c 继电器动合触点的第三个输出接线柱

  88z 继电器上动合触点的第一个输入接线柱(单独电流回路时)

  87y 继电器上动合触点的第二个输入接线柱(单独电流回路时)

  87x 继电器上动合触点的第三个输入接线柱(单独电流回路时)
