端子绝缘层压接的几种常见类型

一、绝缘层压接，类型A（F压接）

a.必须遵守标准零件图中规定的压接宽度和压接高度尺寸。

b.压接爪必须进入绝缘层。绝缘材料可以被压接爪刺破，但不得对股丝造成任何损坏。

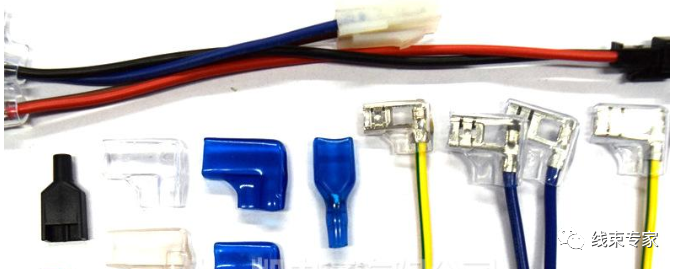

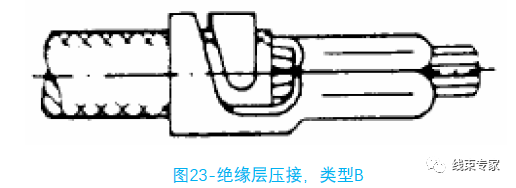

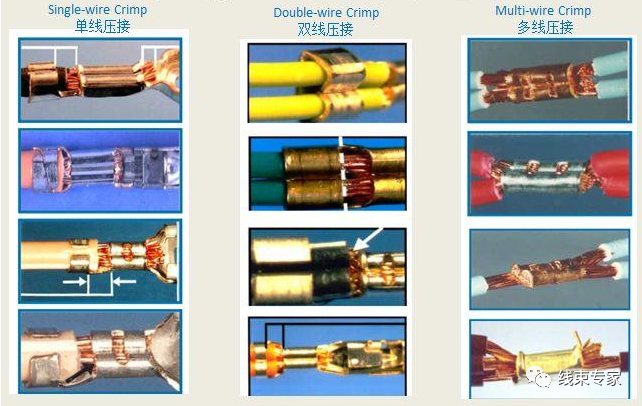

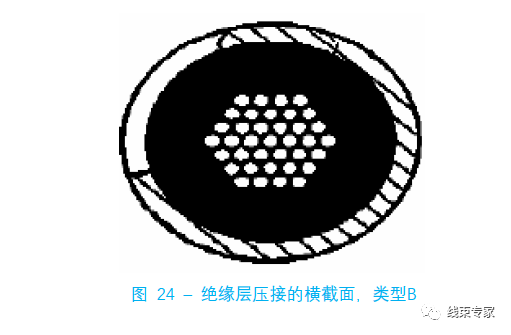

二、绝缘层压接，类型B（包裹压接）

a.在电线直径最大时，压接套筒末端必须重叠一段大于或等于其材料厚度的距离。

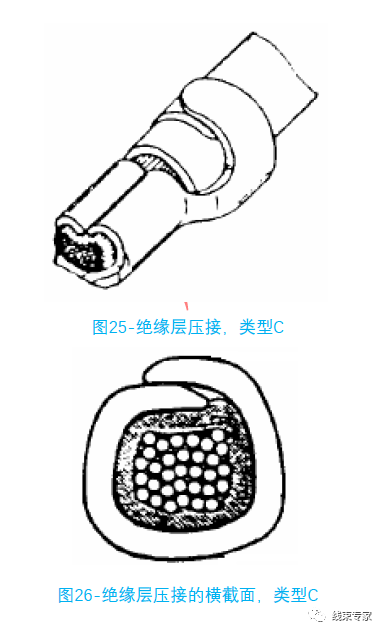

三、绝缘层压接，类型C（重叠压接）

a.绝缘层压接必须至少包围电缆周长的2/3。绝缘层必须封闭（重叠）。绝缘层可以被压接爪刺破，但不得对股丝造成任何损坏。

b.压接连接中的绝缘支架的测试必须满足DIN EN 60512-16-8 ("16小时测试")。

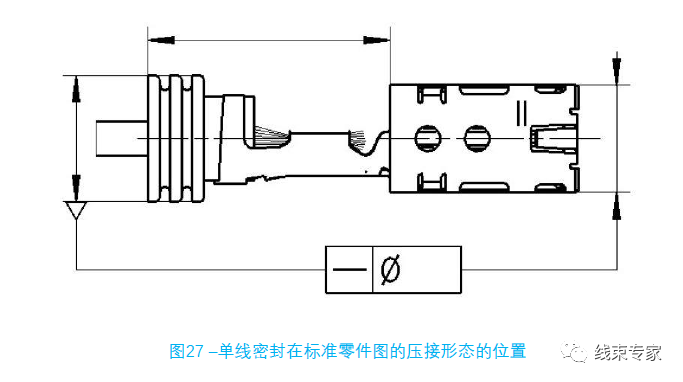

四、单线密封塞的位置

a.绝缘层压接套筒必须在整个长度上紧密包裹单线密封塞。单线密封塞不得被压接套筒的末端损坏或刺穿。有关单线密封塞的位置请参考图纸的规格。

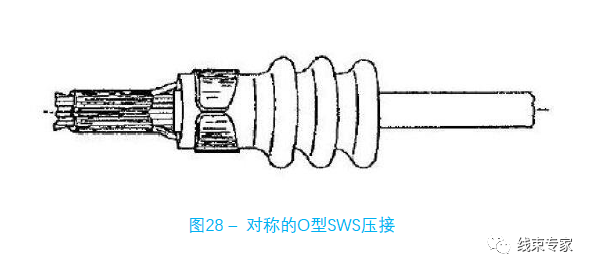

五、对称的O形SWS压接（O-crimp）

a.绝缘层压接翼最大可包裹单线密封塞360°（见图).压接套筒末端的重叠是不允许的。

六、不对称O形SWS压接（wrap crimp）

a.绝缘层压接翼将单线密封塞包裹的角度超过360°

b.切换尾料与毛刺一定不能损害连接器外壳的安装能力和端子的插入功能。
