高压导线的线芯的绞合方式

芯线是高压导线的主体部分，承担着高压电流、电压传输的重要职责。从高压导线芯线的角度，有两个内容需要特别关注，分别是芯线的绞合方式和芯线的材料。

对高压导线而言，则需要重点关注的是线径选型和线色要求。

线芯的绞合形式可以分为两种，规则绞合，不规则绞合。

(1) 规则绞合

导线有规则、同心且相继各层依照不同方向的绞合成为规则绞合。

更进一步的，还可分为正常规则绞合和非正常规则绞合。后者是指层与层之间的导线直径不尽相同的规则绞合，前者指的是导线的直径均相同。

规则绞合还可细分为简单规则绞合和复合规则绞合，后者指的是组成规则绞合的导线不是单根的，是有更细的导线按规则绞合成股，再绞合成线芯，这种绞合多用于移动橡皮绝缘电缆的线芯，以提高其柔软性。

(2) 不规则绞合

指的是所有组成导线都依照同一方向的绞合。

线芯的绞合还设计到其他相关工艺参数，包括绞合节距、绞合系数、绞合方向、绞合规律等。

考虑到生产工艺和工序要求，电动汽车高压导线的绞合方式通常是正常规则绞合，有利于机械化、自动化生产。

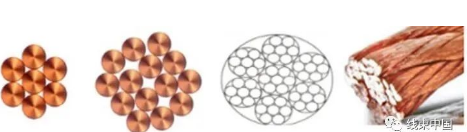

图-导体的不同绞合形式

作为导电材料的金属，需要具有优异的导电性、足够的机械强度、不易氧化、抗腐蚀、容易加工、容易焊接、资源丰富等先天优势。单就导体性能而言，最好的是银，其次是铜和铝。

高压导线的芯线一般采用单一金属。按材质分类，可分为铜导线(包括镀锡铜线、退火软铜导线和硬铜导线)和铝导线。

(1) 金属铜的性能和主要特点

(2) 铜导线的分类

(3) 金属铝的性能和主要特点

(4) 金属铜和金属铝电性能对比

考量导线材质的性能主要有如下几个参数：材料成分、密度、导电率、拉伸强度、弯曲性能，如下列出的是不同材质的导线性能参数：

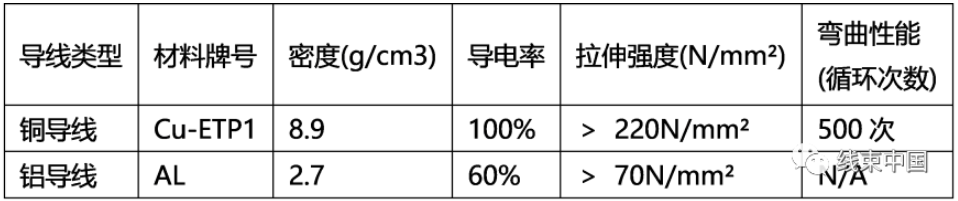

图-不同材质的导线性能参数比较

由此可见，基于金属铝导线的抗拉强度弱、密度小、重量轻、成本低等因素，市面上已经有不少较大平方的高压导线选择使用铝线替代铜导线，即能够间接为整车轻量化做贡献，又达成了降低整车成本的目的。
