端子高压连接器的核心部件

发布时间:11/11 —— 2022 424

端子--高压连接器的核心部件

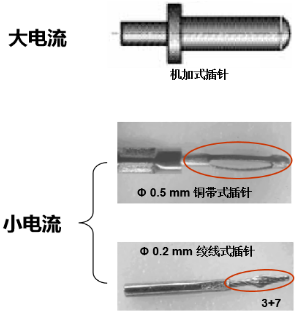

插针端子

插针结构:机加式插针、铜带式插针、绞线式插针




特点:

Φ1mm以上的插针大多采用机加工艺,传递大电流

Φ1mm以下的插针加工工艺较为复杂,传递小电流

绞线式插针主要应用在超微电连接器,能耐振动、冲击和加速度的作用,不会出现瞬断现象,插拔柔和

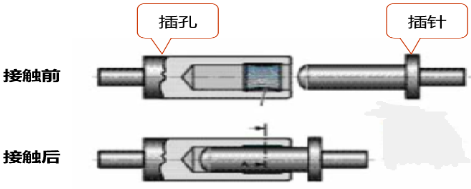

插孔端子

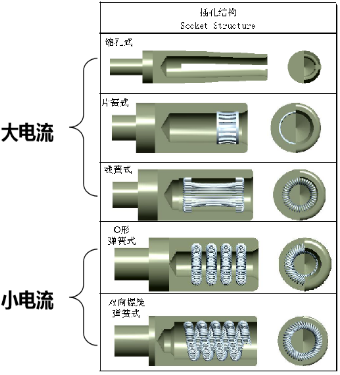

插孔结构:缩孔式插孔、片簧式插孔、线簧式插孔、O型弹簧式插孔、双向螺旋式插孔、曲面冠簧插孔





特点:

插孔主体均采用机加工艺

接触部位的设计结构复杂、加工难度大

可以承载大电流可靠性高  零点几安~几百安

插拔柔和

关注点:

插孔冠带的插拔力指标非常关键,直接影响连接器性能

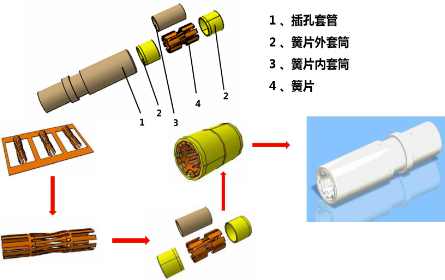

曲面冠簧插孔

结构:





优点:

抗震性好

插拔时有自清洁功能

接触面积达65%,接触电阻小

结构紧凑,空间小

插拔次数高,>10,000次

比传统线簧、片簧结构可靠性高、温升小
