FPC连接器有哪些测试项目及测试解决方案

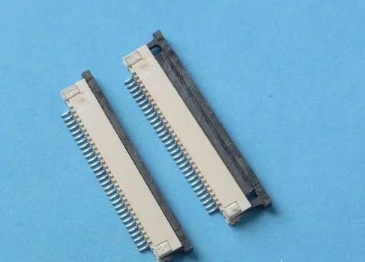

FPC连接器具有高可靠性、轻薄的特点，在手机内部FPC连接器主要用于实现电路连接，随着智能手机一体化的发展趋势，未来FPC连接器有望实现与手机其他部件一同整合在LCD模组的框架上。小pi tch的FPC连接器也将是未来的主要发展方向，在FPC连接器制造 完成后，还有关键的测试 步骤需要做，目的是为了验证FPC连接器的质量和性能方面有没达到出厂的合格标准。大电流弹片微针模组对于FPC连接器测试有着稳定的连接作用，能够保证FPC连接器的测试效率。

FPC连接器的测试项目分为外观测试、电性能 测试和可靠性测试这几种。主要测试内容有：

一、外观测试

检查FPC连接器表面是否有起泡、开裂、分层等不良现象

检查FPC连接器背部粘性是否有脱落

FPC连接器的尺寸、规格是否相符以及公母座松紧度

抗折性：测试FPC弯折后功能是否有异常、贴片元件有否移位

焊接 ：有无假焊、少锡、连锡、变色、变形等缺陷

二、电性能测试

通断测试：进行线路通断测试，不能出现开路 或短路，FPC线路全长（从一头到另一头）的导通电阻 值要求≤1Ω

可焊性 测试：FPC焊盘上锡情况，是否良好

装机测试：装在相应的手机上，看其功能是否良好

三、可靠性测试

拉力、弯折测试：测试FPC连接器的抗拉能力，弯折后性能是否合格

湿热、高温测试：在湿热、高温下，FPC有无变形、掉漆、掉色、氧化、腐蚀、变色等现象

高低温存储 、工作测试：FPC连接器在高低温下的存储状态和工作状态是否达标

FPC连接器的测试频率高、对电流的需求大，相应的需要连接模组能有大电流传输功能。而大电流弹片微针模组的性能正好能适应FPC连接器的测试需求，是高度可靠的测试连接模组。

FPC连接器测试需要传输电流时，大电流弹片微针模组在1-50A的范围内电性都很稳定，具有很好地导通和连接功能。面对小pitch，大电流弹片微针模组适应性强，一体成型的弹片在小pitch中的可取值最小可达到0.15mm，性能稳定，表现优秀。

在FPC连接器高频率的测试需求中，大电流弹片微针模组有着高达20w次的使用寿命，无需经常更换也能一直保持良好的性能，大大降低了测试的成本，为FPC连接器测试提供了可靠的解决方案。
