端子压接方面的一些问题处理

发布时间:06/15 —— 2021 1323

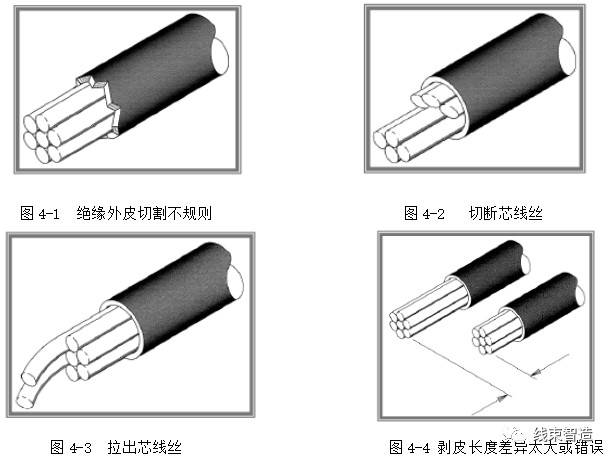

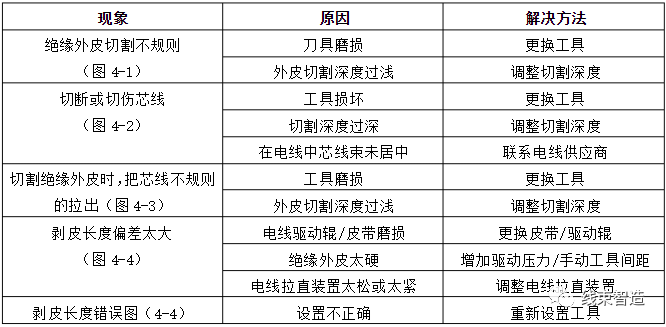

电线的准备

0.png图片

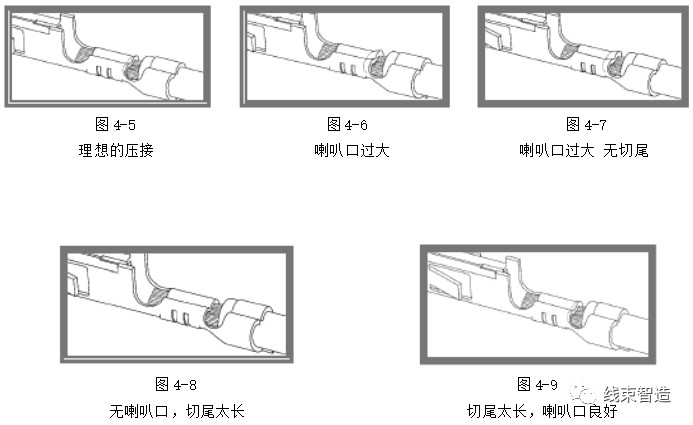

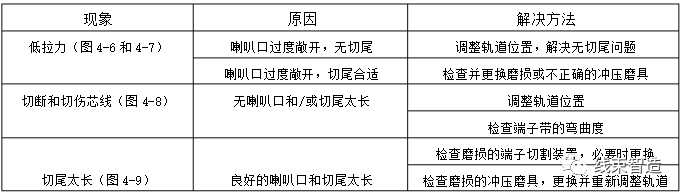

喇叭口和切尾长度



0 (1).png0 (1).jpg

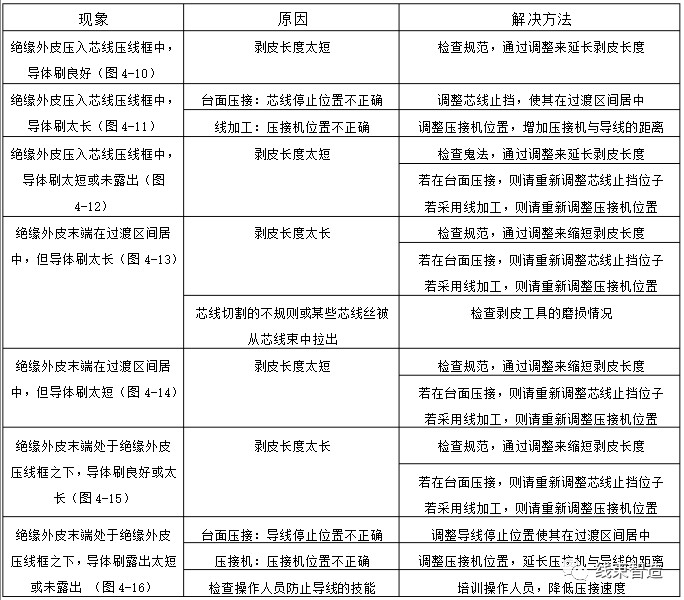

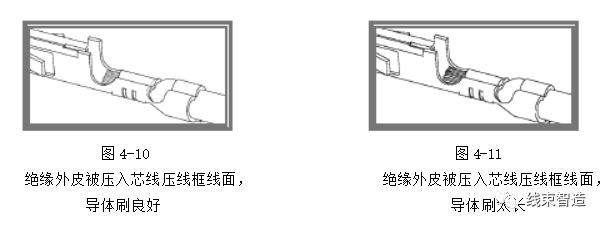

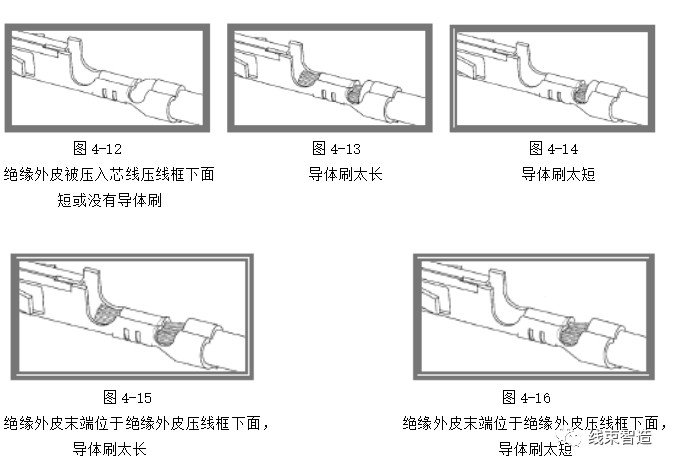

导体刷位置和绝缘外皮末端位置


0 (3).jpg图片图片

 0 (2).png

0 (2).jpg

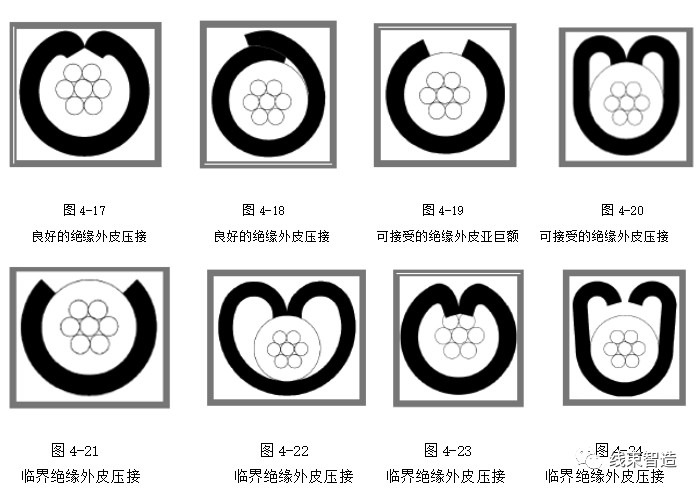

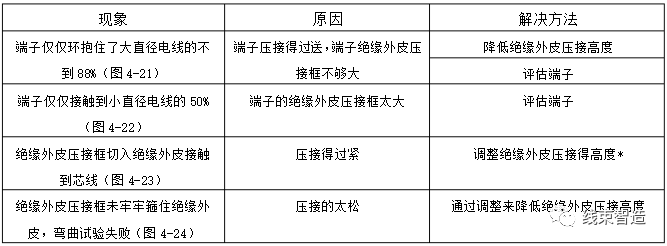

绝缘外皮压接



0 (3).png图片



*注意:廉价的手动工具不具备绝缘外皮压接调整功能。手动工具是用来压接为数不多的端子。你无法在手动工具上调整绝缘外皮的压接,不过,在许多压接场合,刺穿绝缘外皮的绝缘外皮压接仍可被视为合格的压接。该标准仅适用于手动工具,因为其压接循环速度慢。若绝缘外皮压接刺穿了绝缘外皮,则芯线倾向于朝两边移动,但并未受损。



0 (4).jpg

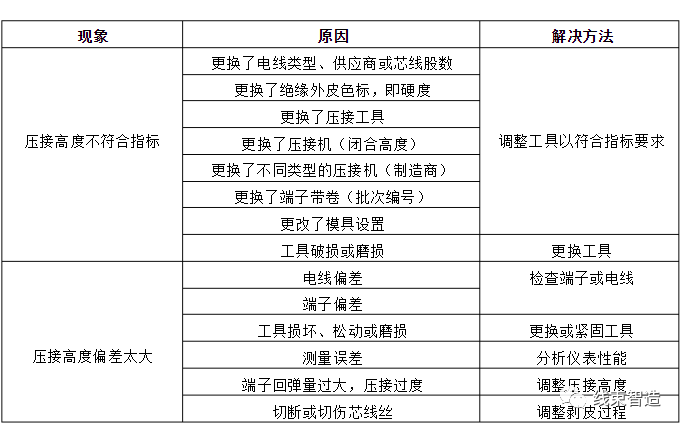

压接高度



0 (4).png图片

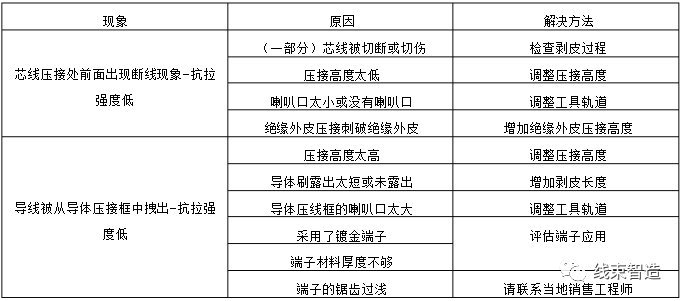

拉力



0 (5).png图片

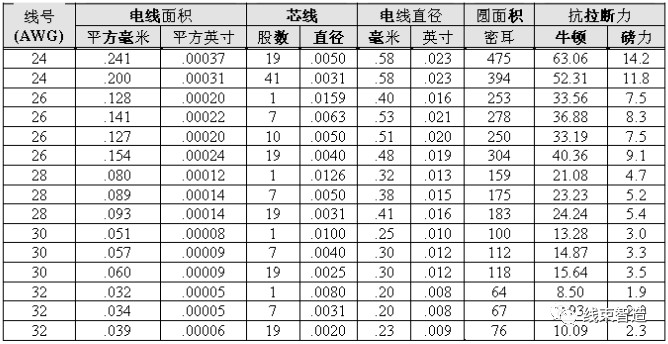

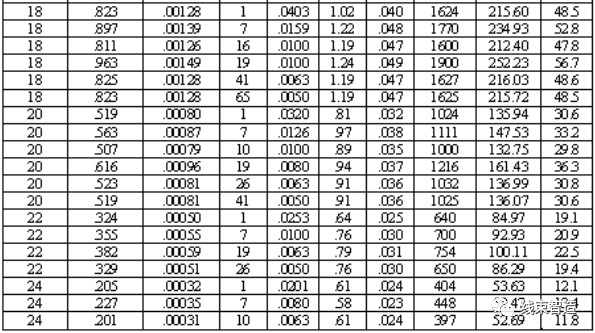

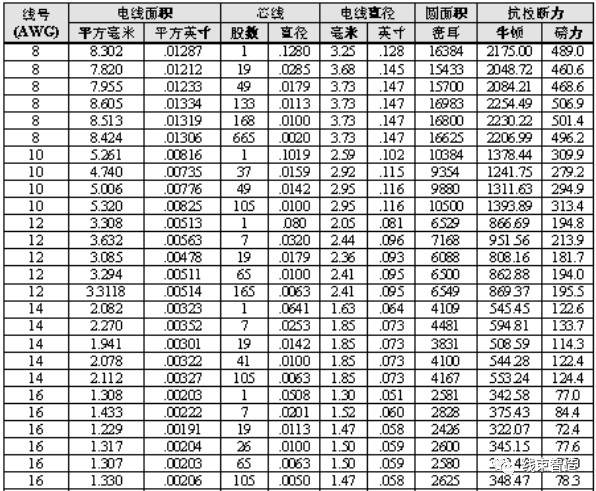

线规表



0 (5).jpg图片

0 (6).jpg

0 (7).jpg
