接线端子命名规则

什么是接线端子

接线端子，是电气设备中用来连接线路的一种配件产品。目前用的比较广泛的pcb板端子、栅板式端子，弹簧端子等。

接线端子的命名规则

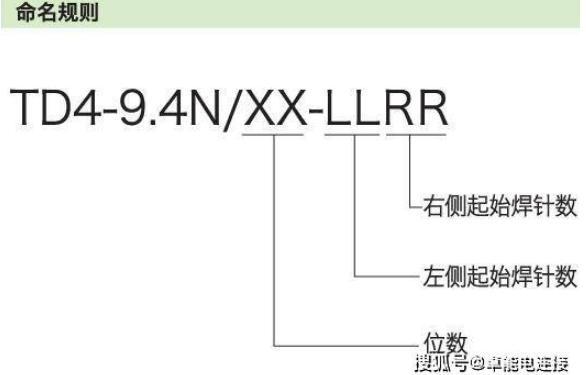

目前接线端子的命名通常用英文字母+数字，或用汉语拼音字母+数字的组合方式，表明系列产品的型号或者命名，如下图所示：

接线端子的分类

就目前市场来说，接线端子可分为插拔式接线端子、栅栏式接线端子、弹簧式接线端子、轨道式接线端子、穿墙式接线端子等。

接线端子的连接方式

1、螺钉连接

螺钉连接，是采用螺钉式接线端子排的连接方式，不过要注意连接导线的更大/最小截面，以及螺钉的拧紧力矩。

2、焊接

焊接方式中较为常用的为锡焊，锡焊连接最重要的是焊锡料与被焊接表面之间应形成金属的连续性。

3、压接

压接，是指为使金属在规定的限度内压缩和位移并将导线连接到接触对上的一种技术。要注意的是压接连接是性连接，只能使用一次。

4、绕接

绕接，是将导线直接缠绕在带棱角的接触件绕接柱上。绕接时，导线在张力受到控制的情况下进行缠绕，压入并固定在接触件绕接柱的棱角处，以形成气密性接触。

5、刺破接连

刺破，又称绝缘位移连接，连接时不需要剥去电缆的绝缘层，依靠接线端子的“U”字形接触簧片的刺入绝缘层中，使电缆的导体滑进接触簧片的槽中并被夹持住，从而使电缆导体和接线端子簧片之间形成紧密的电气连接性。

以上就是接线端子命名、类型及连接方式的介绍，希望对大家有所帮助！
