1）端子的种类

现在作为汽车线束用的端子，包括蓄电池端子可达2000种。另外，今后更会不断增加。这些可作如下分类。

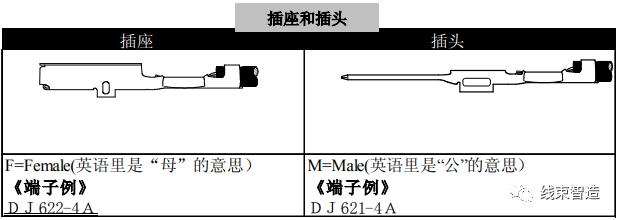

① 插座和插头

大多数的端子是嵌合型端子。即：是有对接端子，要与对方结合才发挥机能的类型。在此种端子的名称上一定带有F或M之记号（国内为2或1）。

② end输送与side输送

根据压着以前的端子状态可以分为连锁端子和散装端子。

连锁端子就是一个一个的端子连锁状连接在一起，并卷成端子卷，压着时同时切断；散装端子就是在端子制造工程事先一个一个地切断并作捆包之物。

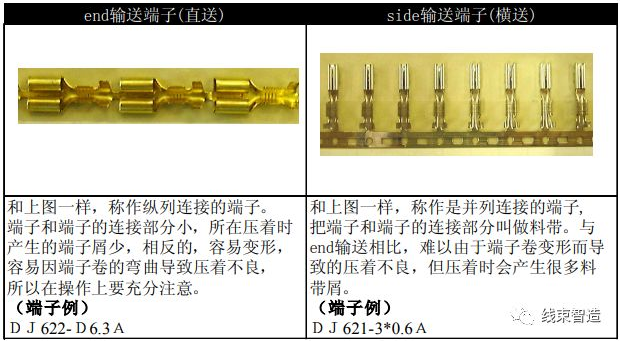

连锁端子有分为end输送与side输送2种。

③按尺寸分类

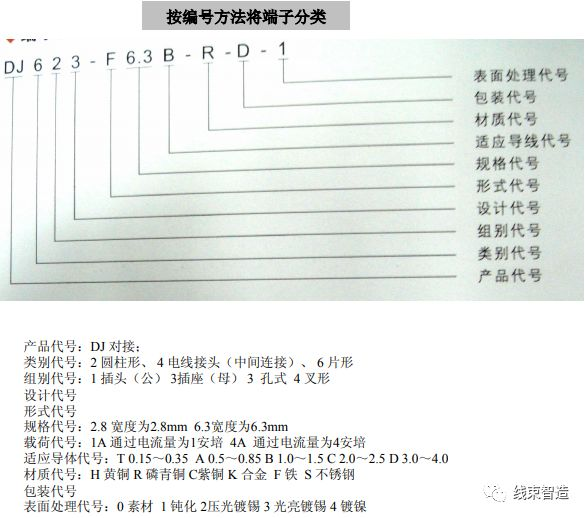

嵌合型端子有时按公端子的嵌合部(与母端子相接触的板状部分)宽度大小来分类。例如：DJ 621-D6.3A时，接头大约为6.3mm。

④ 按使用目的分类

大多数的端子是泛用型的，但也有从开始就决定了使用方法的东西，以下介绍几个例子。

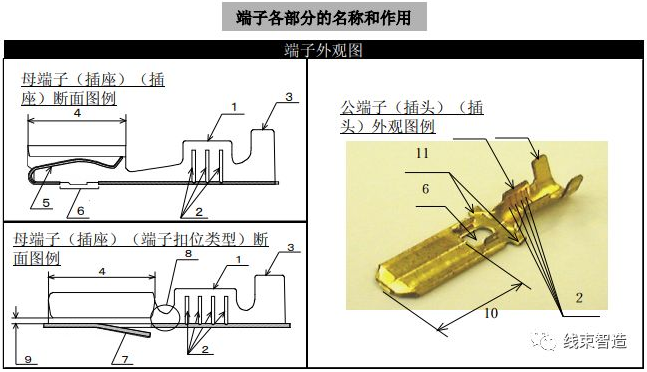

2）端子各部分的名称和作用

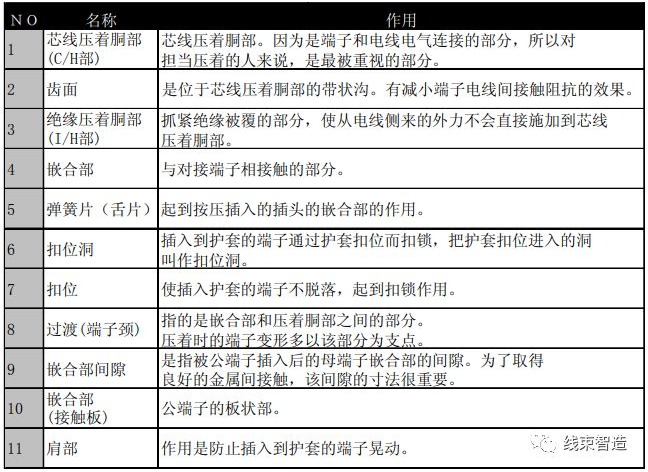

下表总结了端子各部分的名称及其作用。在管理压接方面有必要知道端子各部分的机能及其重要性，所以希望充分理解。

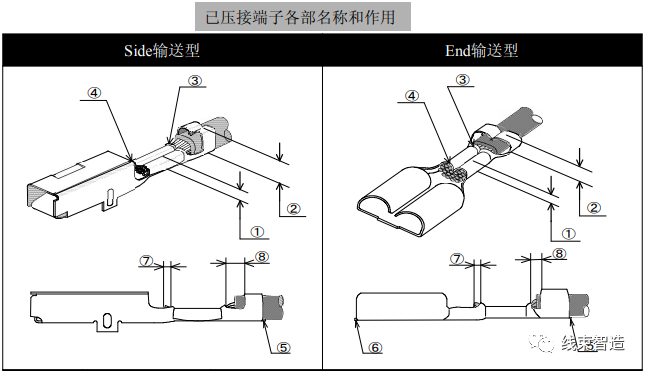

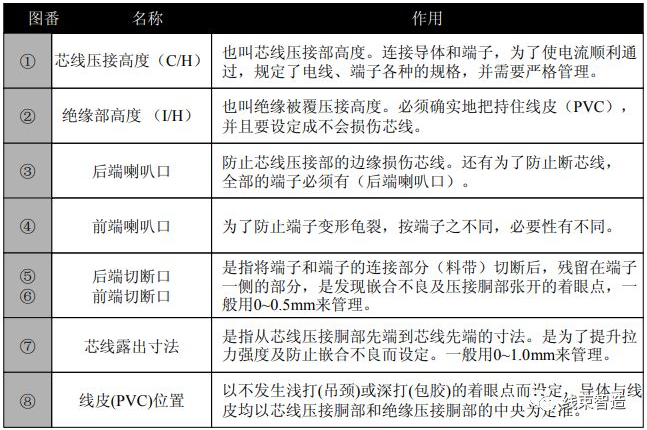

3）关于压接

在汽车线束上、电线和端子的接续大部分是压力型接续，即所谓“压接”。压接接续的优点是量产性，通过采用连锁端子和自动压接机能够迅速大量的制造均一品质的制品，但也会因为一点失误就会制造出大量的不良品的危险。

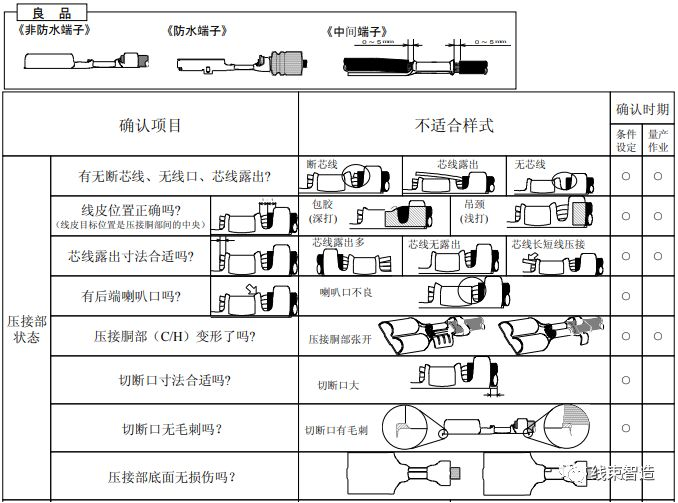

4）端子压接状态目视判定基准

5）压接的3大管理项目

在管理压接品质方面，把压接高度管理、拉力管理、外观管理这3项称作压接的3大管理项目。

1）压接高度管理“为什么”是必要的呢？

这是执行压接作业方面最重要的管理项目。电气流过电线经过端子送到对方端子、电线，起到连接电线和端子的作用的就是压接。该压接如果不是规定高度的话，电气就有可能不能从电线流到端子，或因外力而发生断线。

为了能够确保最良好的压接性能，而设定了压接高度。若超出规格的话，发动机将不能发动，严重时会引致发热，壳仔溶化、汽车燃烧等惨重事故。

2）拉力管理“为什么”是必要的？

压接高度通过拉力强度来保证。生产技术部技术管理部门内充分地进行拉力试验。把条件最好的压接高度作为规格值设定下来，但在刃型磨损、安装了错误的刃型时，只依靠压接高度有时是不能发现的，所以要进行拉力确认，对压接作出保证。

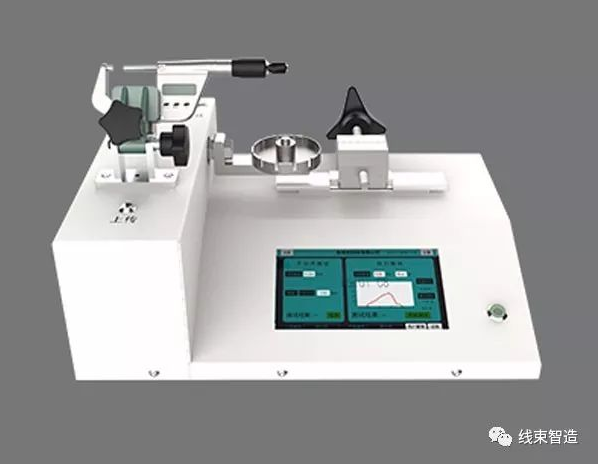

智能拉力测试机，可同时进行压接高度测量和拉拔力测试，测试数据不需人工记录，自动保存。

3）外观管理“为什么”是必要的？

除压接部之外在端子上有嵌合部、扣位、稳定装置等重要部分。通过压接高度管理、拉力管理只能管理压接部品质。另外，既使压接高度、拉力和规格一样，如果没有很好地压接芯线、线皮的话，也不能很好的保证品质。因此进行外观管理。

① 嵌合部的确认

嵌合部起到连接端子和端子的重大作用。端子在入货时供应商厂家有保证，但一旦压接了就变作请大家来保证。发生变形不良的话，端子与端子就不能嵌合就会引起和压接高度不良一样的重大不良。

② 芯线压接部和绝缘压接的压接不良

芯线及线皮的压接状态同样也会引起重大不良。与正规的芯线根数相比，哪怕是断了1根芯线的状态下压接的话，就算压接高度正常也会成为与压接高度（松）时有相同的状态。另外在把线皮包入芯线压接部的状态下的压接，就会成为与压接高度低（紧）时有相同的状态。总之，肯定就是压接高度不良。

③ 端子变形

端子发生上下或扭侧等变形，就会引起不能嵌合之不良，引起脱钉之重大不良。插头会发生嵌合不良、脱钉不良之双重具合，插座会发生脱钉不良。特别须要充分注意的是插头的变形。

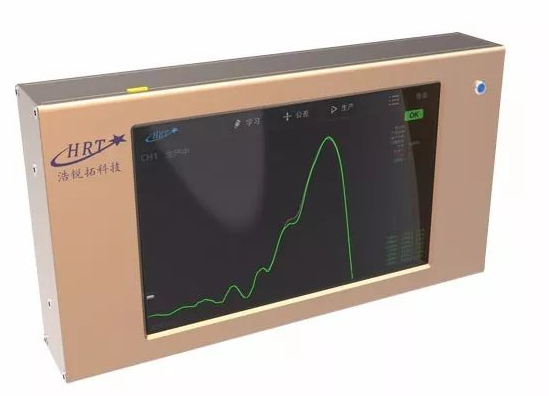

智能压力管理系统，用良品与不良品的压力差异对比检测各种压接不良，操作比传统压力管理简单，精度比传统压力管理高，支持测试数据导出。
