端子压接模具刀片的配置方法

发布时间:06/21 —— 2021 715

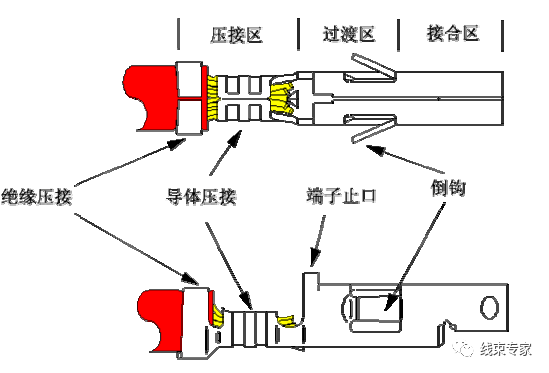

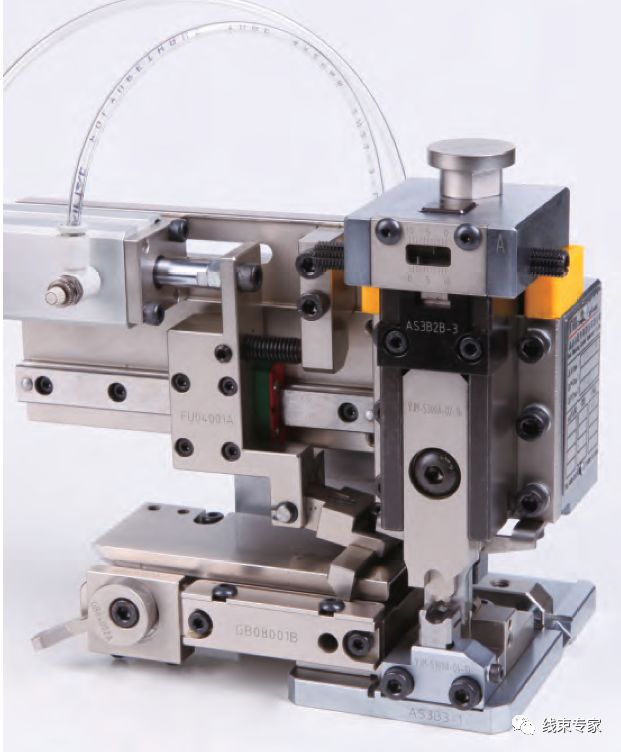

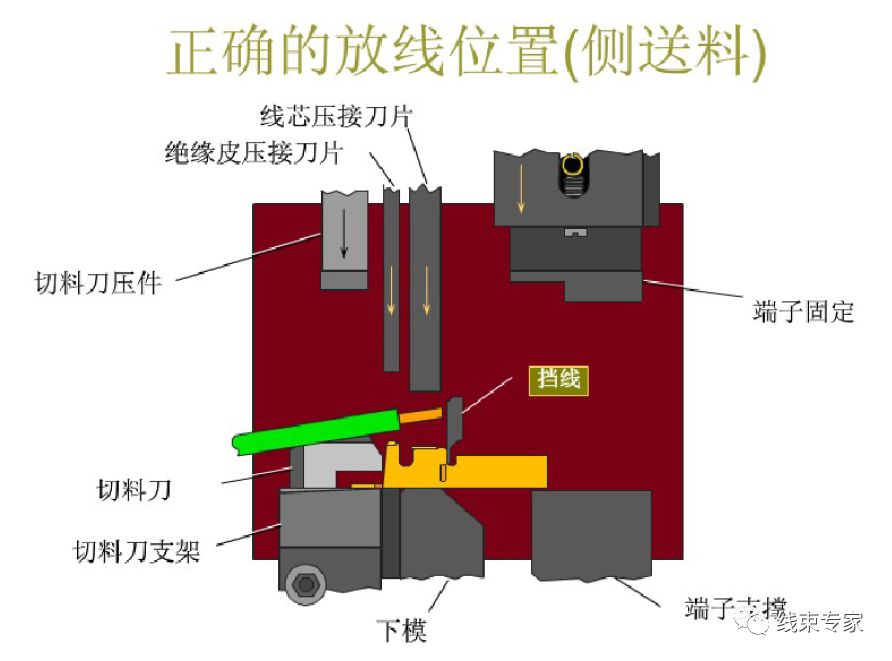

子压接刀模的构成

子机刀模可分为内刀与外刀两种





2.压接模具的刀片配置

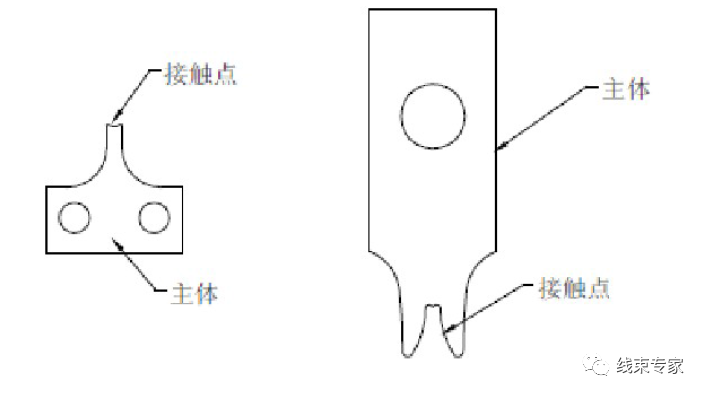

刀片的配置根据材料(端子、线材及护套)来配一附合理的刀片。配置一附合理的刀片主要从刀片厚度、刀口厚度、刀片削脚大小、下刀落差考虑。刀片的主体是根据模具的结构而设计的,冲压接触点是根据端子脚的宽度、长度与所压的线材直径来设计的。

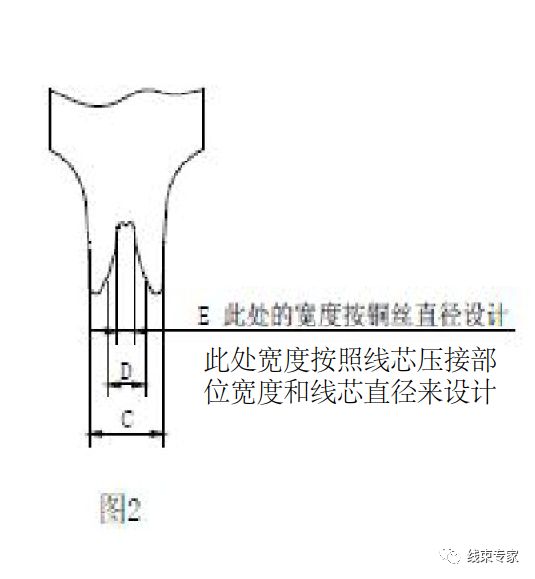

a.我们主要讲的是接触点的设计上外刀(图1)与上内刀(图2)主要接触点的设计。

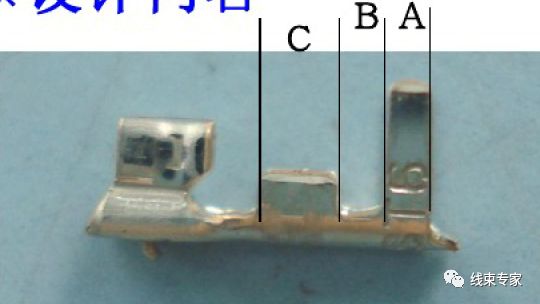

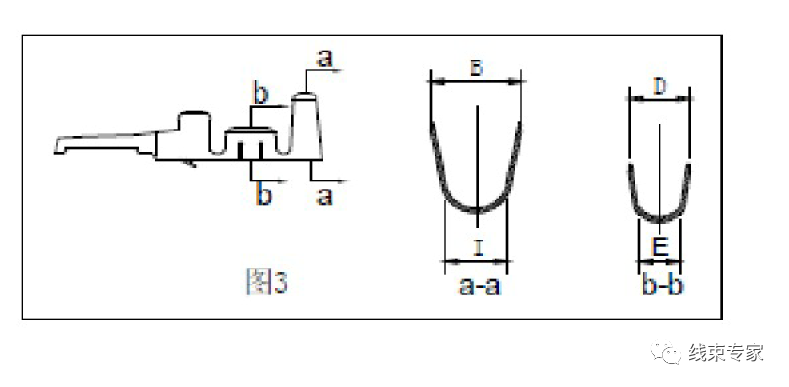

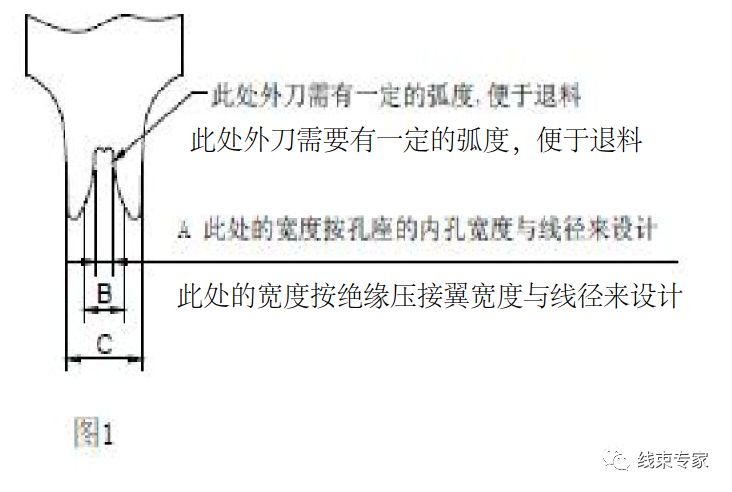

1.上外刀(图1)B点的距离为端子(图3)的B点距离。

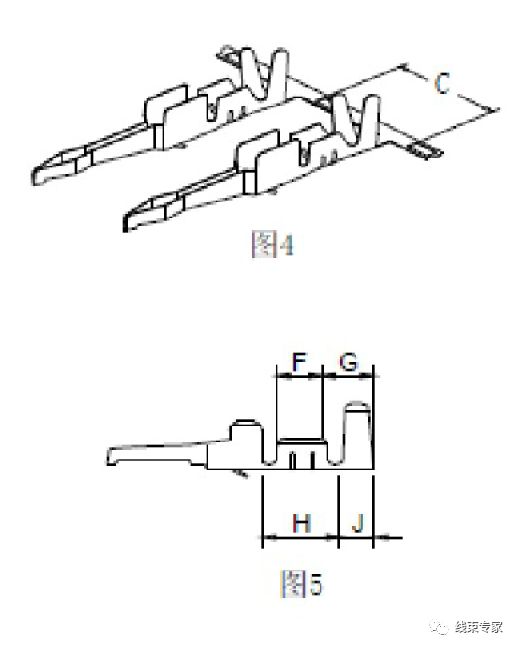

2.上外刀(图1)C点最大距离不超过端子(图4)的C点距离,一般以作业员分线时好操作,又不容易断刀片为标准,设计为最小值.

3.上内刀(图2)B点的距离为(图3)中的D点距离.

4.上内刀(图1)C点最大距离不超过[端子(图4)的C点剩以2再减去(图3)B点距]离,一般以作业员好操作,刀片不易断为标准.

5.上内刀的宽度为(图5)的F标注的长度,上外刀的宽度为(图5)所示的G标注的长度.

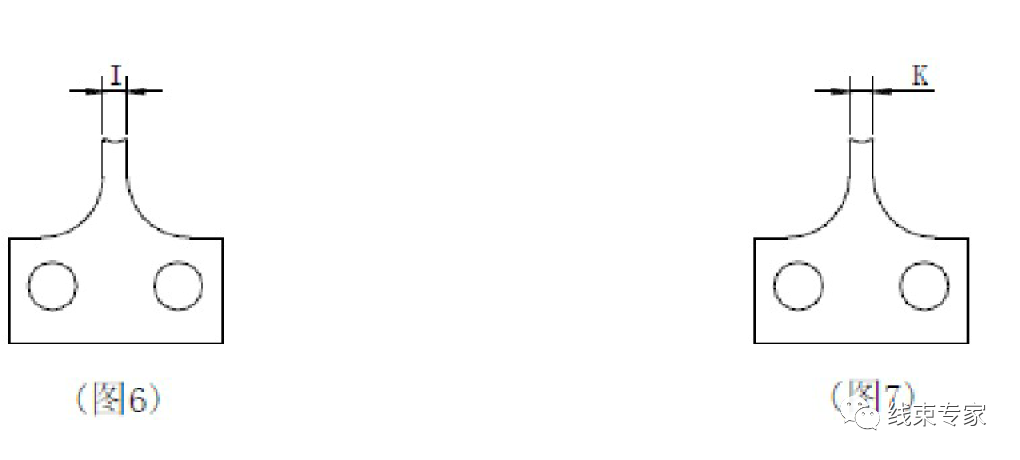

b.下外刀(图6)与下内刀(图7)主要接触点的设计


1.下外刀(图6)l点的距离为端子(图3)中的l点的距离.

2.下外刀(图7)E点的距离为端子(图3)中的E点的距离

3.下外刀(图6)的厚度为(图5)中的J点长度

4.下内刀(图7)的厚度为(图5)中的K点长度


下刀配置另外两种方法

第一种方法

下外刀与上外刀的宽度一致,下内刀与上内刀的宽度一致。

第二种方法

下外刀比上外刀的宽度减少0.2mm,下内刀比上内刀的宽度增加0.4mm.


3.注意事项

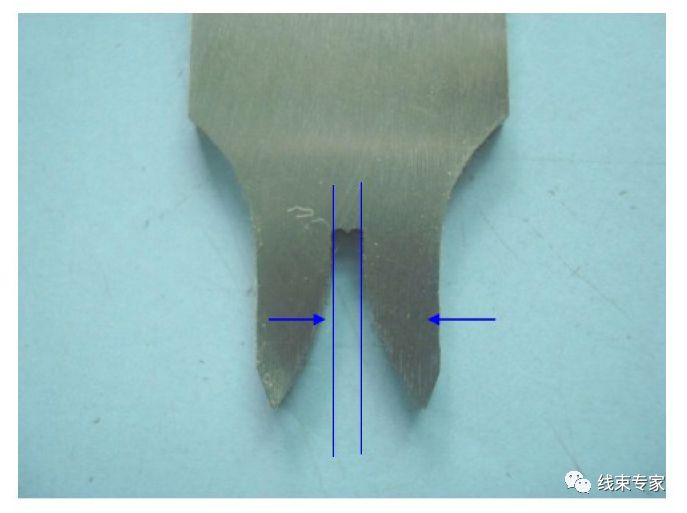

1.刀口的确认

根据端子脚的长度及线材大小,护套孔位的宽度来综合考虑,原则下要求:

前铆铜丝包紧(不允许有铜丝叉出)后铆绝缘层也要包好

端子压着后能顺利穿进护套孔位

2.如果内刀刀口太大,铜丝可能包不住,总会有1根或2根铜丝露出来,刀口太小,端子压著后下面的毛边很大。外刀的刀口至少比护套孔的宽度小0.1-0.2mm,否则端子压著后穿不进去,同时也要考虑线材大小,尽可能使外被能包好,包紧,又能穿进去。连续端子,自动送料,在配刀片时,也要考虑端子与端子间的距离来确定刀片削脚的大小(也叫刀片的肩宽)即刀片两个脚的外围宽度,如果肩宽太大,在压著端子时,左边的刀片脚可能会把后面的一个端子弄变形。

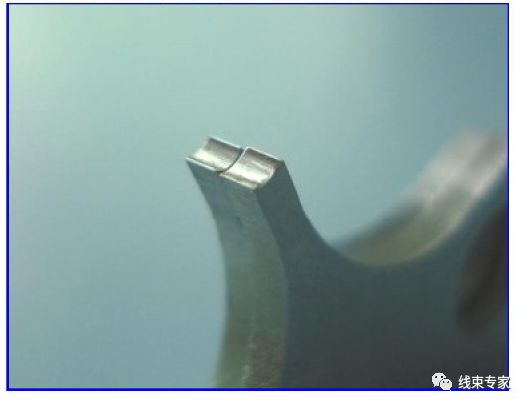

3.一般端子前铆与后铆落差平齐,下内刀与下外刀一样高,有些端子前铆与后铆有落差,这样在配刀片时也要把落差作出来,即下外刀比下内刀刀口低一点(配合端子落差),使端子放在下刀上是平的.(如图)
