线束世界 | 未来推动连接器设计的五大技术趋势

发布时间:06/28 —— 2021 2654

随着企业和消费者要求我们使用的设备具有更多的便利性、移动性、功率和速度,设计工程师对他们采用的连接解决方案提出了更多要求,以将这些设备推向更高的水平。更强大、多功能和创新的连接器可用于服务这些设计。许多因素正在推动电子行业的发展,但接下来的五个关键技术趋势将对未来几年的新型连接器设计和开发产生特别强烈的影响。




0 (1).jpg图片





技术趋势#1:高速连接解决方案将支持 5G 网络和更快、超高带宽、更低延迟的信号。

随着 5G 网络的不断推出,需要高速连接器和电缆来支持这种基础设施及其将承载的更高的数据速率。这种即时连接将使强大的新技术成为可能。网络设备和远程无线电和有源天线系统将首当其冲。高速连接的承诺将对汽车、运输、测试和测量等市场产生特别深远的影响。连接器行业一直领先于这一需求,几家公司已经开发出下一代高速解决方案。

0 (2).jpg图片

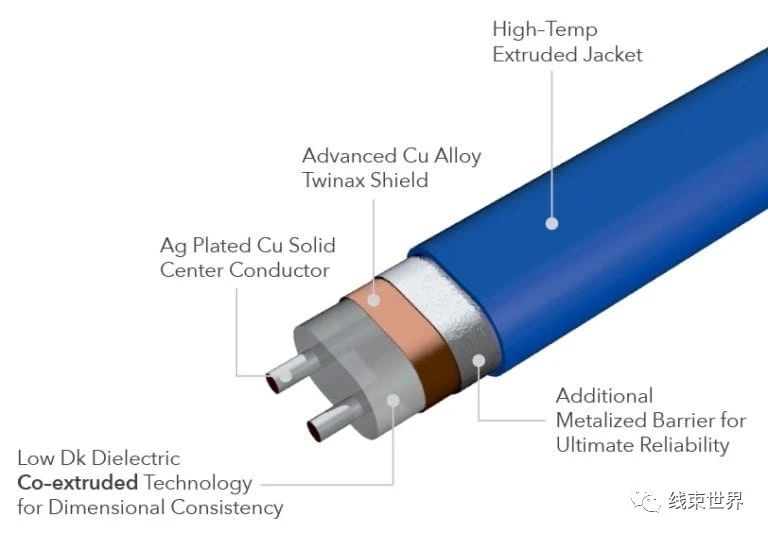

Samtec 的共挤 Eye Speed® 超低偏斜双芯电缆技术减少了单独挤出电介质双芯电缆的性能限制和不一致性,提高了信号完整性、带宽和高性能系统架构的覆盖范围。



Samtec 拥有一系列互连解决方案,其特点是垂直集成的高速连接器与高性能微型同轴电缆相结合。该公司在俄勒冈州威尔逊维尔的 Samtec Cable 生产自己独特的电缆产品。

0 (7).jpg图片

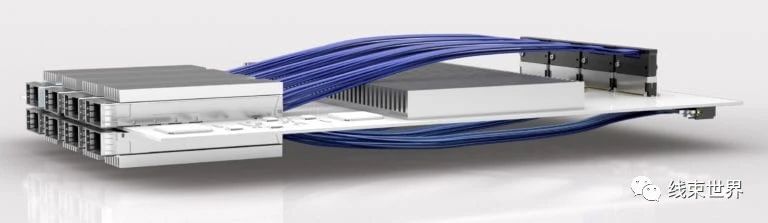

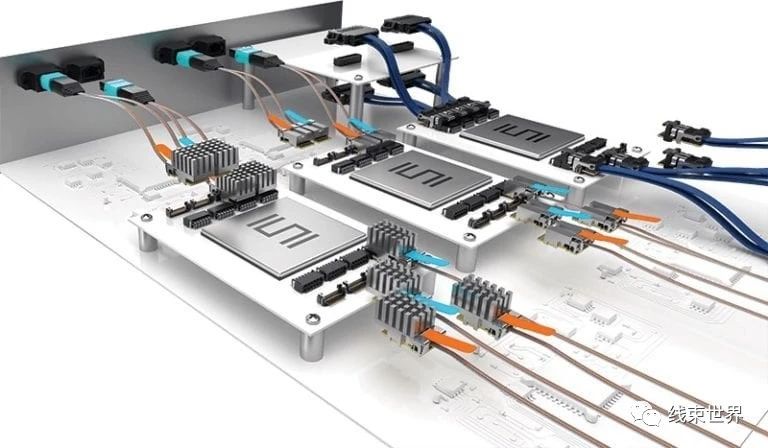

Samtec’s Flyover® QSFP28 cable systems通过低损耗,超临界路由高速信号提供改进的信号的完整性和结构上的灵活性-低-歪斜双芯同轴电缆,而不是通过昂贵,有损印刷电路板。其超高密度设计包括通过压合的接触,以帮助提高气流边带信号,和多种选项允许最大的设计灵活性。




Samtec 的FireFly ™ Micro Flyover System™  是一种机内、 中板光学互连解决方案,性能可达 28Gb / s  , 未来可达到 56Gb / s。它的设计允许铜缆或光纤使用相同的高性能连接器系统。





技术趋势#2:磁性、LED、振动和组合用户识别配对系统正在改变连接器的组合方式。

多年来,用户一直依靠触觉和听觉配合提示来指示积极的连接器接合。一些最新的互连解决方案通过磁性、LED 或振动功能或旨在向用户保证他们已实现安全、正确配对的技术组合的技术组合将其提升到一个新水平。这在难以到达的架构和高可靠性应用中尤其重要,包括医疗、军事和航空航天应用。



图片0 (3).jpg

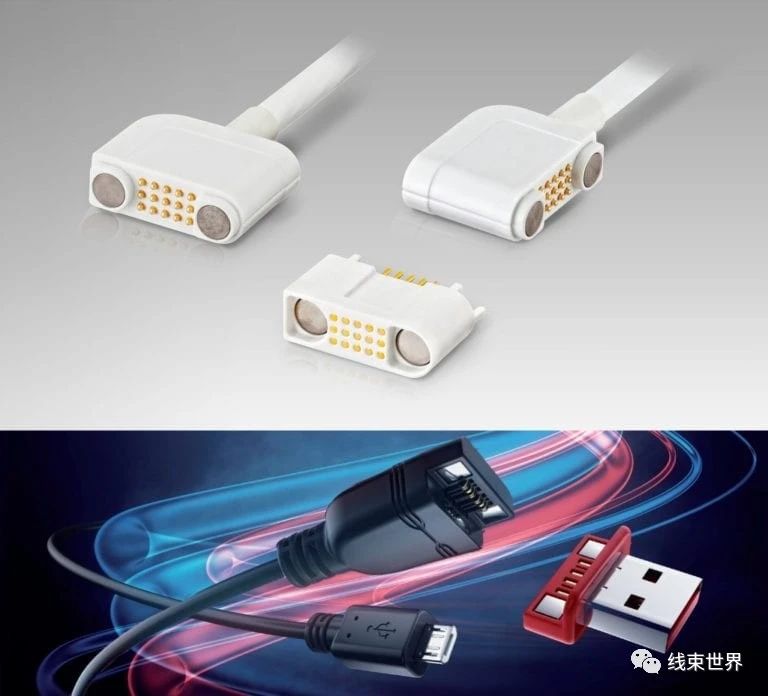

Rosenberger的MultiMag 系列连接器  专为具有高插拔次数和电缆安全要求的紧凑型应用而设计 。 这些 磁性自配合连接器可轻松实现安全连接, 并且在受到强烈拉力时可安全断开。变体 包括 用于通用电源的MultiMag  15  (顶部) 和用于 USB 应用的数据传输MultiMag  6  (底部)。



Rosenberger 的 MultiMag 连接器具有分离功能,旨在在插头或电缆受到强烈拉力时断开连接。这种断开连接功能避免了对用户造成伤害以及无意中损坏设备或连接器的风险。MultiMag 连接器非常适用于需要频繁连接和断开连接的环境和设备,例如医疗和工业自动化设备。它们也是无人机、机器人、智能手表和智能眼镜的理想选择。

         0 (6).jpg

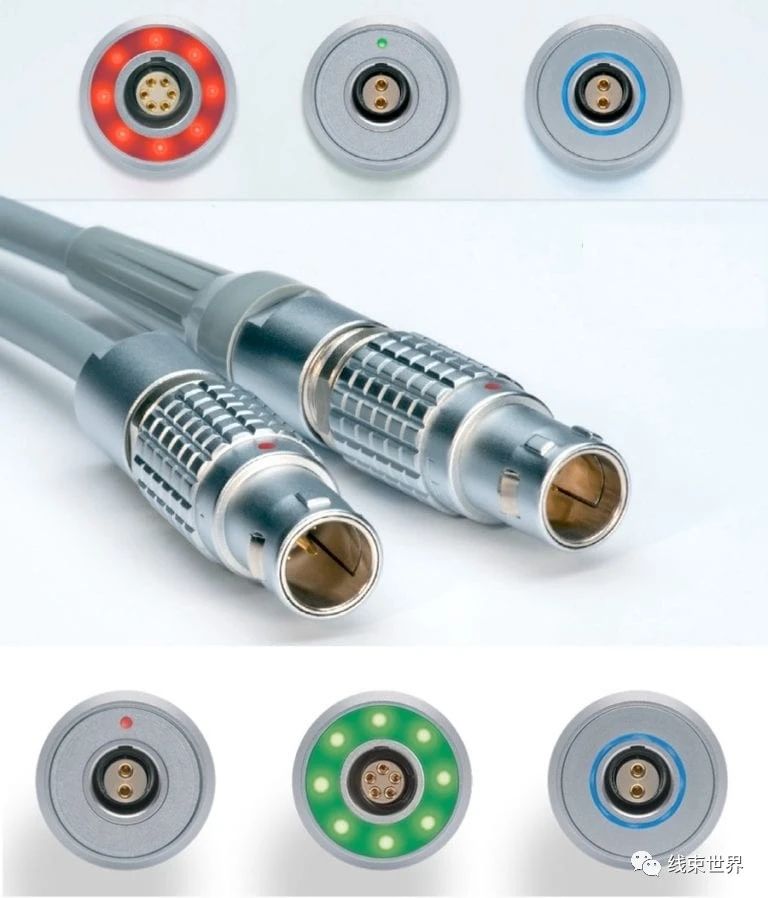

LEMO的HALO LED连接器公顷已经 的LED -点亮凸缘吨帽子 目视确认小号 连接器配合接合。HALO LED技术可以内LEMO被封装的B和T系列 推挽金属圆形连接器小号。



LEMO 的 HALO 连接器有一个 LED 照明法兰,可以清楚地显示连接状态,提醒用户注意连接问题或提供明确无误的视觉确认连接器是否牢固配合。这些连接器具有位于连接器法兰上的圆形 LED 阵列。这些 LED 有白色、红色、绿色和蓝色可供选择,以在复杂的电缆阵列中提供额外的区别,并且设计工程师最多可以指定两种不同的颜色。

                                0 (4).jpg图片

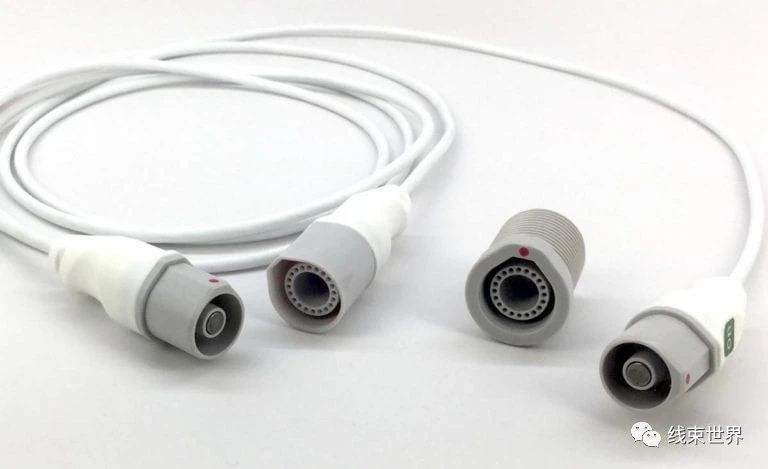

这款来自Amphenol 公司Onanon 的磁性医疗连接器系统  具有磁极,可实现轻松直观的插拔,以及 LED 照明插座,在未插拔状态下呈红色,在插配状态下呈绿色,插配 时也会振动提供正确连接的视觉、触觉和听觉确认。





技术趋势#3:小型化连接器和高密度触点可节省空间和重量,以支持流行的跨市场便携性和耐磨性趋势。

有利于便携性、移动性和可穿戴设备的趋势继续影响着每个市场。为了使这些紧凑的设计成为可能,连接器供应商正在提供具有更高接触密度的小型化外形。最新一代的连接产品在不影响功能的情况下节省了空间并减轻了重量。这一趋势推动了可穿戴设备的蓬勃发展,为医疗、消费和军事市场带来了极大的灵活性和更人性化的设计。



                               0 (8).jpg图片

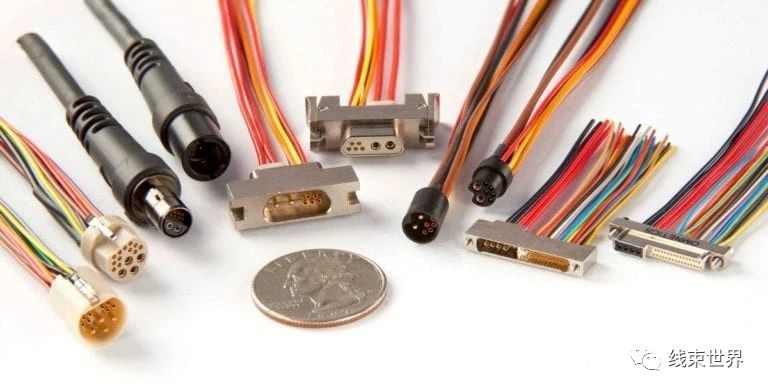

Omnetics Connector Corporation 的连接器和电缆组件 以其在恶劣环境中的小尺寸、轻重量、耐用性和可靠性而闻名。



Omnetics ConnectorCorporation 为需要小型化的设备设计和制造标准的、定制的和特定于应用的微型和纳米连接器和电缆组件。Omnetics的专长在于为在严苛环境条件下运行的应用提供连接解决方案,例如关键任务医疗、工业、军事、国防和航空航天应用。微型封装尺寸的 EMI 屏蔽、IP 密封、极化和坚固材料为在这些复杂市场中工作的设计人员提供服务。



Mill-Max Mfg. Corp. 是另一家为需要在提供高水平功率和数据的同时为需要节省尺寸和重量的应用提供小型、精确连接器的公司。随着军事、航空航天、医疗和其他高可靠性市场不断缩小现有设备的规模并创新新产品,将需要多功能连接器来使这些设计成为可能。

0 (9).jpg图片

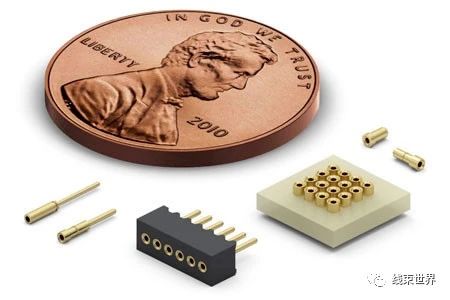

Mill-Max 提供四种不同的现成车削 PCB 引脚插座,专为需要微型插座的细间距应用而设计。每个容器 含有小号三指 铍铜触点 ,范围从0 0.008” (0.2毫米)至 0 0.013“(0.33毫米) 在直径和适合于在高密度配置使用下降到1mm节距。 的SE 接触小号是还特征在于低插入力 的是 MAK上课他们 与微型引线受到弯曲兼容。



Fischer Connectors和 Wearin' 是 Fischer 的新分拆公司,合作为互联人类设计和开发可穿戴连接解决方案。Wearin' 背心目前有国防和工业版本,两者都利用Fischer 为物联网设备提供的小巧轻便的连接解决方案,将传感器、摄像头、电池、开关、集线器以及 GPS 和战术计算机等通信设备集成到功能性服装中. 这些背心可以传输和接收关键的情境信息,并利用人工智能数据分析来提高穿着者的表现和安全性。

0 (10).jpg

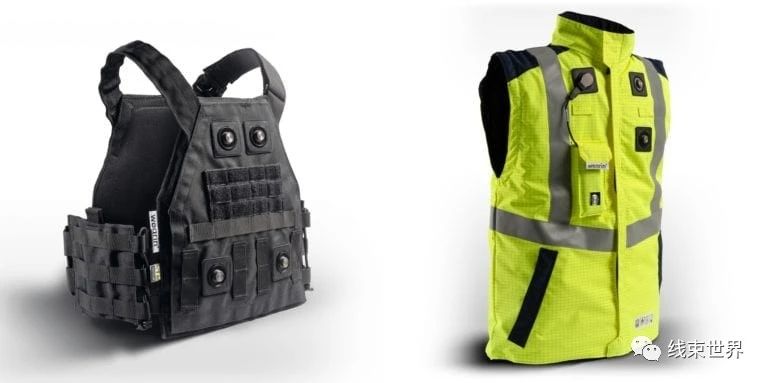

Wearin' Defense(左)和 Wearin' Industrial(右)背心有助于在从战场到工厂的军事、国防和工业环境中保护士兵、安保人员和工人的安全。这些免提服装作为保护设备,集成了传感器,收集数据并传送到云端进行分析。





技术趋势#4:不仅仅是电源,无线充电的逆风创造了采用顺风。

无线电力传输是无需传统即插即用连接器的电能传输,旨在提高电子设备的移动性、便利性和安全性。无线充电已成为智能手机、耳塞、健身手环、掌上电脑和其他设备的流行功能。它也正在出现在电动汽车上。最初,设计人员被无线充电可为用户提供的便利性和互操作性所吸引,但现在工程师们正在探索这项技术,着眼于消除一些传统的机械连接器。

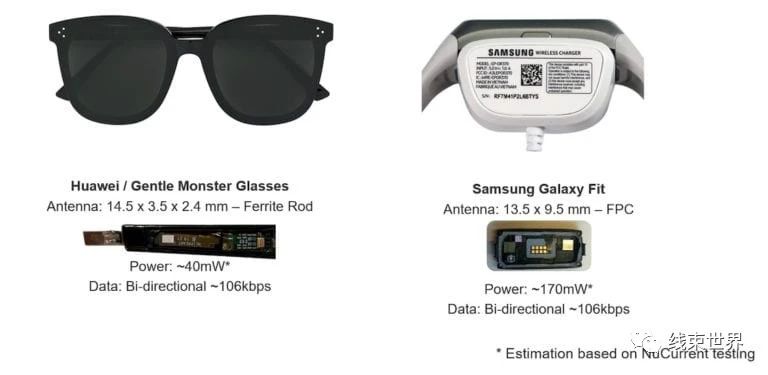

近场通信 (NFC) 是无线电源标准的最新成员,其潜力巨大。NFC 拥有数十亿台设备的安装基础,传统上一直被用作通信平台。然而,NFC 论坛标准机构在其协议中开启了少量电力传输(接收约0.5 瓦特)。这为各种空间受限的小型设备中的无线充电创造了新的机会。采用这种无线电力传输方法推出的一些初始产品包括三星的 Galaxy Fit 和华为的 Gentle Monster 智能眼镜。为了使这项技术起飞,接收的电量需要增加,同时将 NFC 数据传输速率保持在 108-848Kb/s 范围内。



NuCurrent 全球销售总监 Rob Diebold 曾在Molex担任企业风险投资职务,并在那里进行了早期投资,他说:“我们看到许多应用由于增加了无线充电而淘汰了连接器。无线电力公司基于其颠覆性潜力。“NFC无线充电为消除各种产品类别和市场中的连接器带来了可能性。”

图片0 (11).jpg

NuCurrent 创造了基于专有 NFC 扩展的感应充电技术。该技术 使得能够高达3 W¯¯功率(具有计划5瓦),而接收到的 同时支持 在108的数据传输速率ķ B / S和至多 和 使产品如智能眼镜和智能手表以无线方式充电。





技术趋势#5:随着电动汽车的采用趋势上升,电动汽车连接解决方案也在增加。

随着世界转向更绿色的能源,无线充电技术的采用将继续。如何获取、储存、消耗和输送能量对消费者来说越来越重要。这一趋势继续为电源充电连接器和新兴无线充电技术创造机会。无线充电可能会扰乱电动汽车充电连接器市场,但也可能推动电动汽车的普及。

图片0 (12).jpg

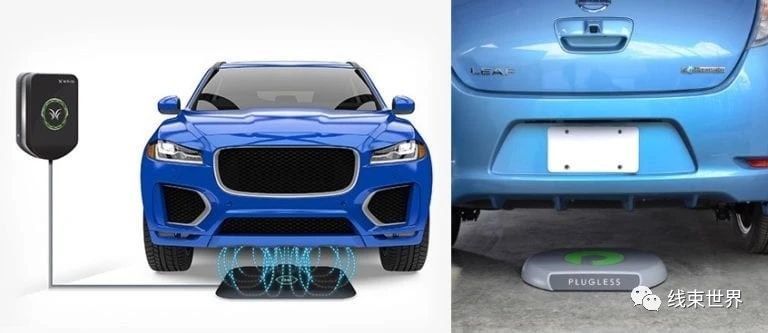

WiTricity的无线汽车充电技术 (左)使用 磁谐振器 和NFC来高效地传递 长距离功率 ,并 主要设计用于小型到中型 商用车。PLUGLESS(右) 已经 开发 W¯¯ ireless  Ç harging 目前兼容技术 的特斯拉S型,宝马I3,日产Leaf,和第1代雪佛兰Volt。



虽然无线充电技术可能对即插即用充电站造成破坏,但它们将创造其他电源连接器和电缆机会。此外,无线充电的便利性可能会成为广泛采用电动汽车的催化剂。

0 (13).jpg图片

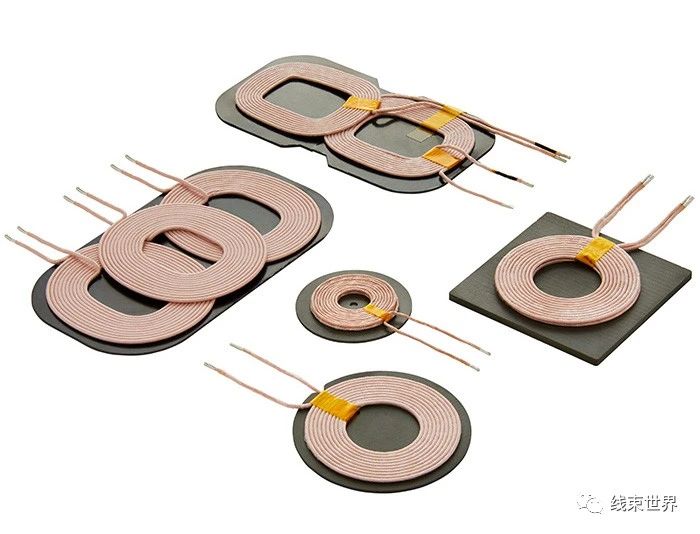

Bel Fuse 提供 双绕组和三绕组配置的多线圈无线充电线圈 (WCC)。所述 多级盘管 WCC 小号eries允许通过感应耦合无线传送功率 ,可用于 充电 IN-车辆 设备,如 导航 辅助, 以及智能电话,GAM荷兰国际集团的设备,可佩戴的医疗设备,机器人清洁器, 和 无人驾驶飞行器。



随着当今已经密集连接的技术不断发展,富有创造力的工程师将继续开发创新的连接产品,以有效、可靠地克服新挑战,反过来,本身往往会激发新的设计机会。我们预计这里提到的五种技术趋势将在未来几年内激发每个市场上令人兴奋的新产品。
