端子压接质量目视检验标准

1、目的规范端子压接质量目测标准，控制产品质量。

2、适用范围适用于冲压员、巡检员、看簧检验员、线束返修员对端子压接质量目视判断。

3、说明按客户要求，所有用在线束中的连接器（以下简称“端子”）必须在客户认可物料清单内选择。为保证压接质量，压接后的端子必须通过冲压员自检，巡检员抽检及看簧检验员全检，本标准侧重通过目视检验方式判断端子压接的质量，端子拉力检验则通过参考 《压接一览表》进行检测。

4、主要内容目视标准主要以图示方法展示，通过合格品与不良品进行对比，快速进行质量判断。

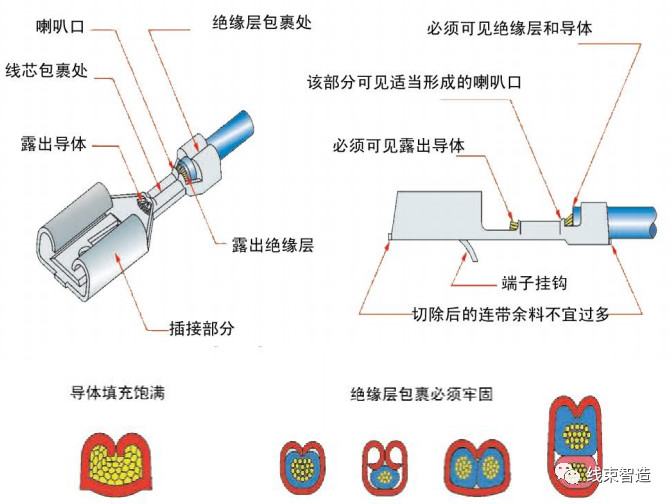

一、压接成型的端子示意图

注：目前冲压工序通过《压接一览表》规定的端子压接高度确定是否达到规定拉力要求。

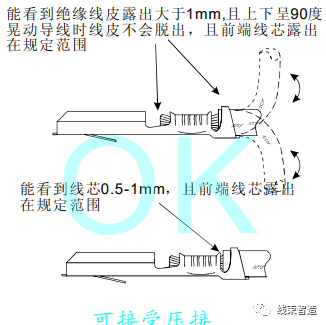

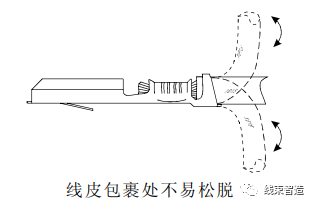

二、导线压接质量判断

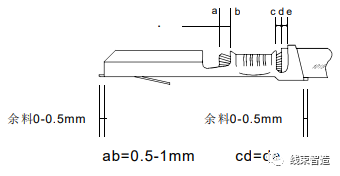

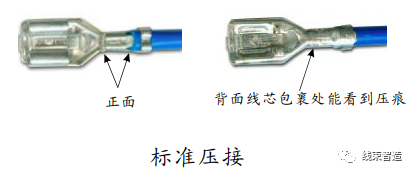

电线压接标准位置

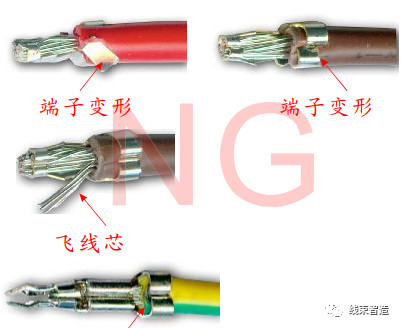

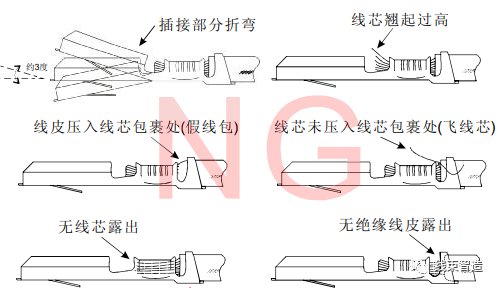

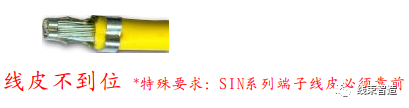

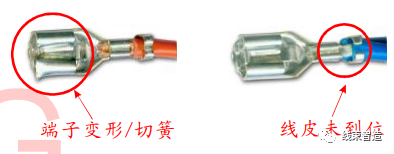

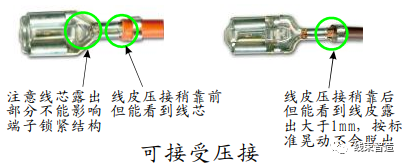

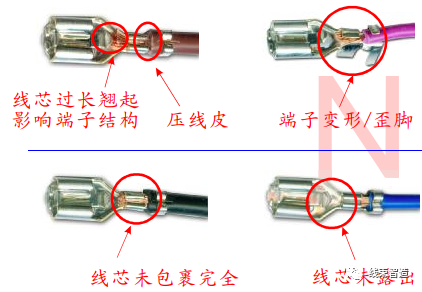

三、常见缺陷对比

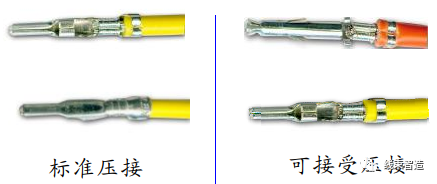

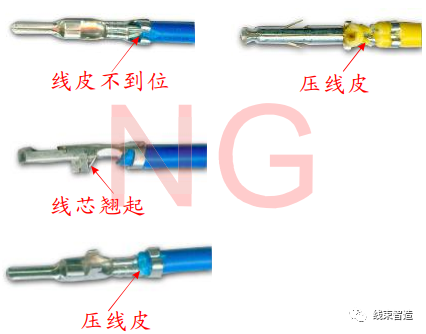

直插端子系列

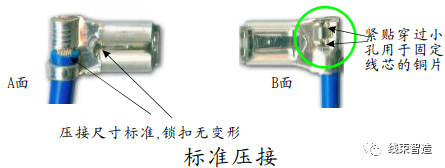

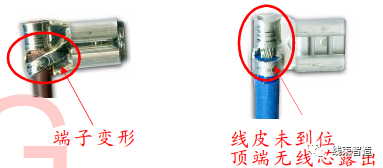

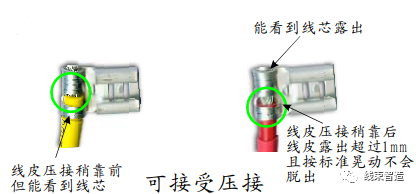

横插端子系列
