那些你必须知道的线束产品检测的内容和要求

在检测线束产品是否合格时，应当按要求进行检测：

一、测量线束的长度：

1、主干线的长度；

2、支线的长度；

3、分支点的长度 ；

4、保护套管与护套的距离（即裸露电源线的长度）。

以上线束的基本尺寸极限偏差应符合表一规定：

二、压接处及牢固性检测：

1、电线无损伤；

2、采用无特殊要求压接方法时，端子应分别压紧在导体和绝缘层上，导体不应压断，绝缘层不应压入导体压接部位，在图一所示的a区中可见电线导体，但不能妨碍插接；

3、绝缘层压接部位经不少于3个循环的弯折试验后，在图一所示的b区中仍可见绝缘层；

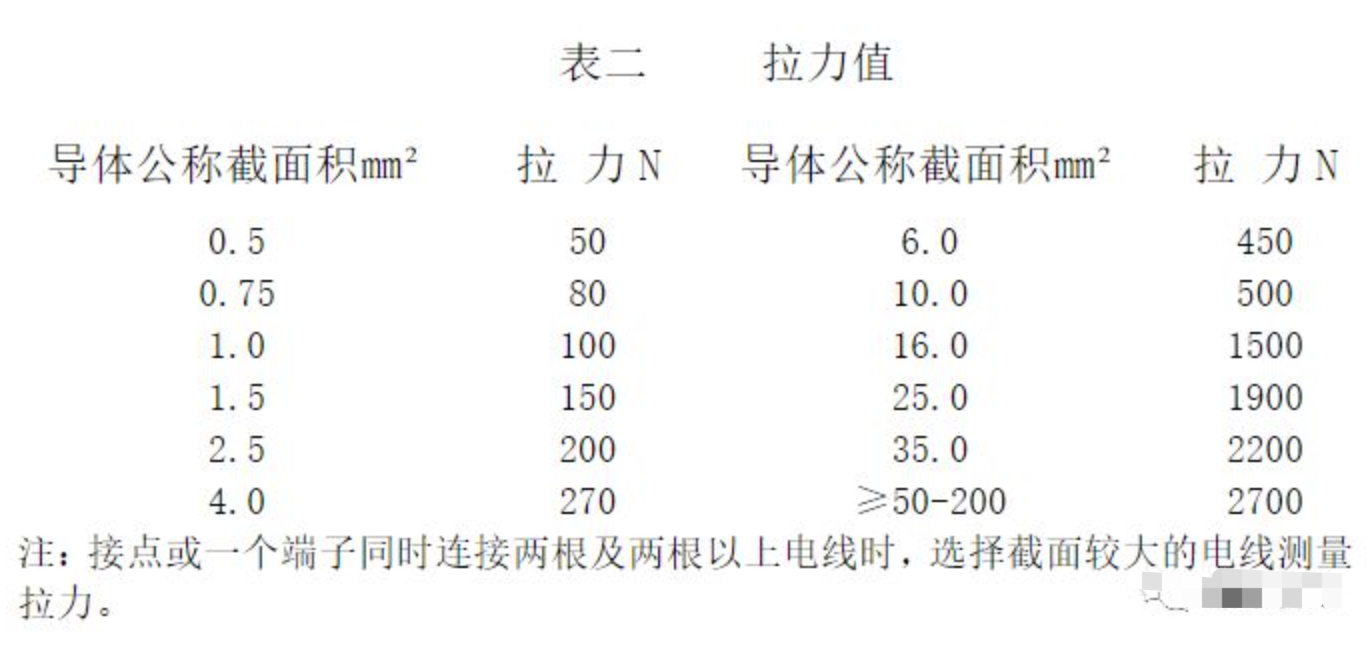

4、端子与电线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不小于表二规定。

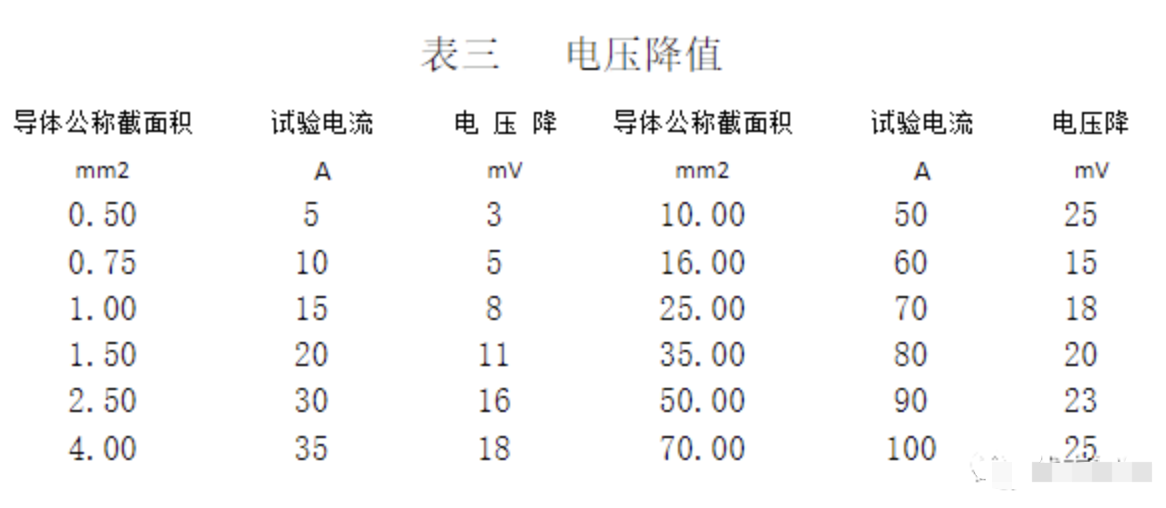

三、端子与电线压接处的电压降应不大于表三的规定。

四、接点出要求：

1.采用无焊料焊接方法时焊接处表面不允许出现氧化、断丝、缺损和绝缘层熔化现象。

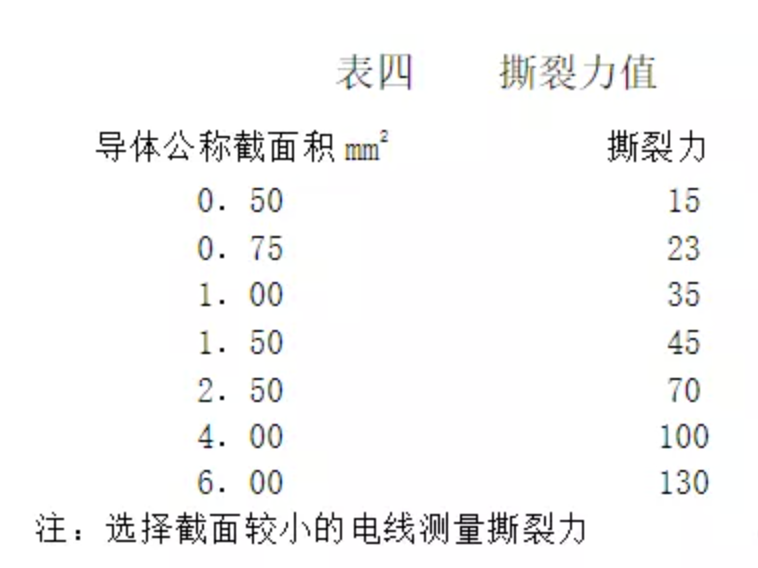

2. 采用无焊料焊接方法时撕裂力应不小于表四规定。

五、密封塞在压接时不应损伤。

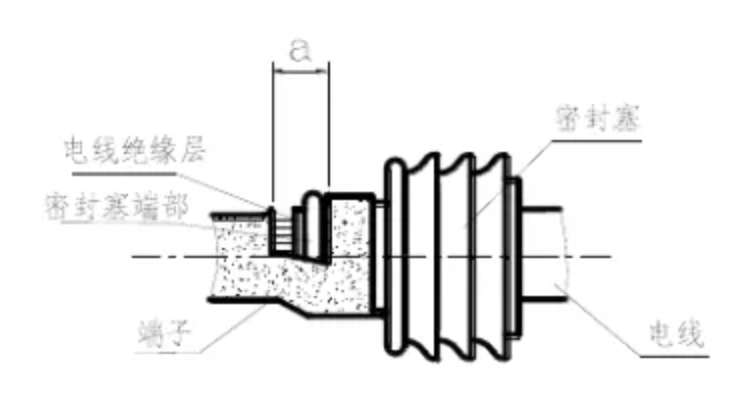

电线与密封塞之间、密封塞与护套之间不应有目视可见的间隙。电线和密封塞与端子压接后，在下图所示的 a区内应可见密封塞和电线绝缘层的端部。

六、电线束包扎时，应紧密、均匀，不应松散。采用保护套管时，无位移和影响电线束弯曲现象。

七、电线束中电线与端子连接处的绝缘套管应紧密套在连接部位上，无位移、脱开现象。

八、电线束中电线及零部件应正确装配，不应有错位现象，端子在护套中不应脱出。

九、电线束中线路导通率为100%，无短路、错路现象。

十、标志

1. 电线束应附有不易脱落的明显标志。

2. 产品标志的内容如下：

a ) 产品名称

b ) 型号或适用机组或空调。

成品检测内容

1.线束经检验合格后，应附有证明产品质量合格的文件或标记；

2.线束经检验合格后方能使用。
