端子拉脱力的正确测试方法及标准

今天小编来说说端子拉脱力测试的正确方法及拉脱力标准：

1.目的

该步骤详细描述了关于测试拉脱力的标准方法。

该测试只是检查压线脚的机械性能而不能检查其电性能。

2.设备

1.测量压接高度和压接宽度的设备（一般是千分尺）

2.能够将绝缘体压线脚分开的设备（如果在压接时没有压接绝缘体压线脚，则该步骤可以省略）

3.测力计

4.剥线皮的设备，老虎钳，剪刀等工具

3.待测试样品

1.至少对于每一个压接高度准备20只样品，对于最大，最小和基本接高度的情况都需记录

下数据

2.不少于150mm的电缆线/导线用于样品上。

4.测试步骤

1.在绝缘体压线脚没有被压接的情况下测量端子的拉脱力。

2.测量拉脱力时将力施加在拉紧状态下的导线上（例如，为了在测量是发生突然猛拉的现象影响测试结果的正确性，须在测试前将导线拉紧）

3.测量芯线压线脚和绝缘体压线脚的压接高度和宽度，以毫米为单位 MM。

4.假如绝缘体压线脚压接了并且没有分开，则需要用合适的工具将绝缘体压线脚分开，这样测试出来的结果才纯粹反映芯线压线脚的拉脱力。

5.目测检查是否由于将绝缘体压线脚分开时弄坏芯线，弄坏了芯线的样品不能测试芯线压线脚的拉脱力。

6.测量和记录每一个样品的拉脱力，以牛顿为单位 N 。

7.以50到250mm/min（100mm/min 为推荐值）的速度延轴向施加拉力。

8.对于压接双线，三线或多线一次性压接的情况，测量拉脱力时只需测量最小的导线（例如，压接35mm2/50mm2的导线，测量时拉35mm2的导线。

9.对于压接双线，三线或多线分多次压接的情况，则每根导线都需要测量

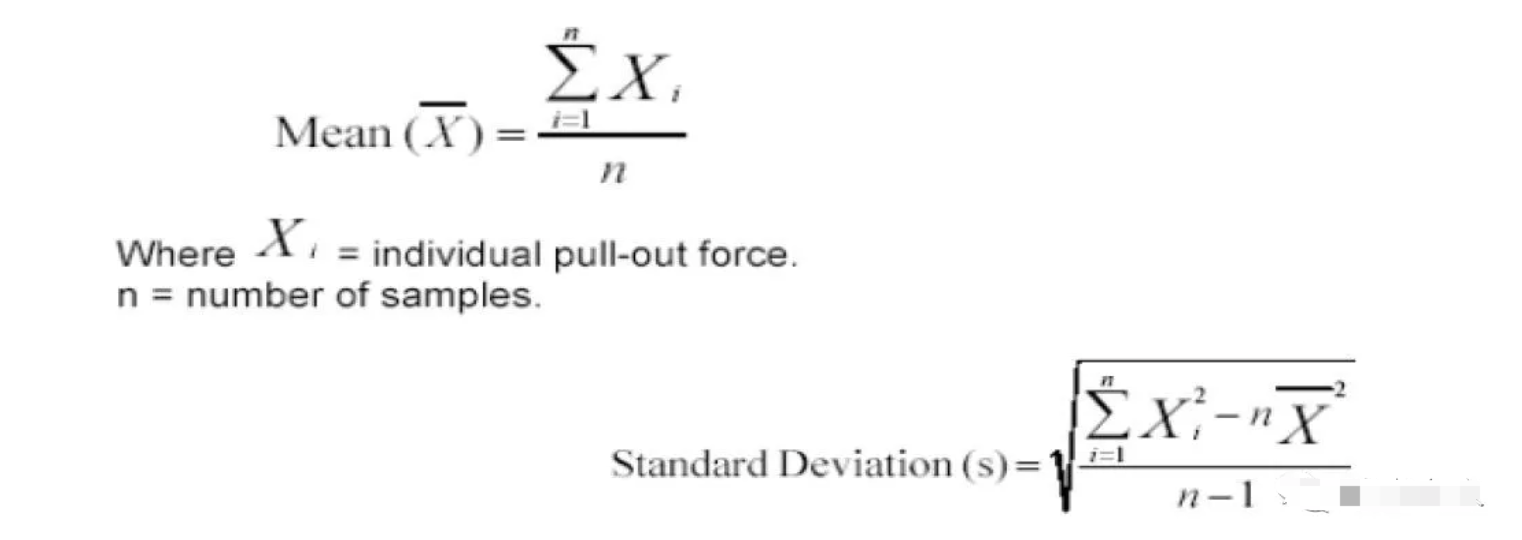

10.计算平均值和标准偏差用如下公式计算：

11.目测检查后记录任何的检查结果.
