端子压接作业标准

发布时间:05/12 —— 2020 1443

1、目的:为防止线束在作业过程中造成不良品事故发生。


2、范围:适用于公司现场端子压接工序作业。


3、职责:
(1)实行部门责任制,各部门负责人担当部门所有事务及部门之间沟通。
(2)品质部负责每日监督工作展开和质量状况结果整理公布并实施改善推进等。


4、基准:

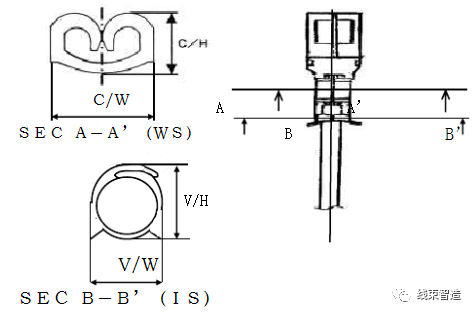

4.1 端子压接状态:
单色电线端子压接:

双色电线端子压接:


WS:电线芯线压接部位
C/H:端子芯线部压接高度
C/W:端子芯线部压接宽度
IS:电线绝缘皮压接部位
V/H:绝缘皮部压接高度
V/W:绝缘皮部压接宽度


4.2 端子压接基准:
(1)依据工艺文件指示,找出对应的端子。


(2)端子压接高度:
① WS部压接高度公差:C/H ± 0.05(mm)
② IS部压接高度公差:V/H ± 0.1(mm)


(3)端子压接宽度:
① WS部压接宽度公差:C/W ± 0.05(mm)
② IS部压接宽度公差:V/W ± 0.1(mm)

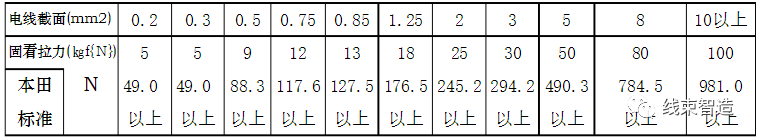

(4)电线和端子压接后,固着强度(kgf{N}):

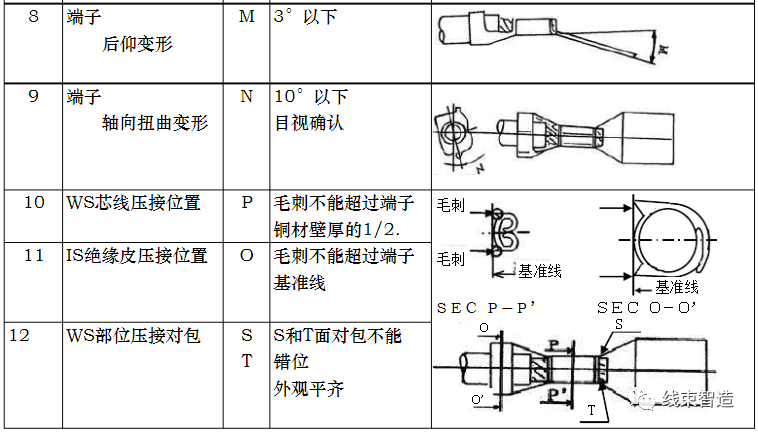

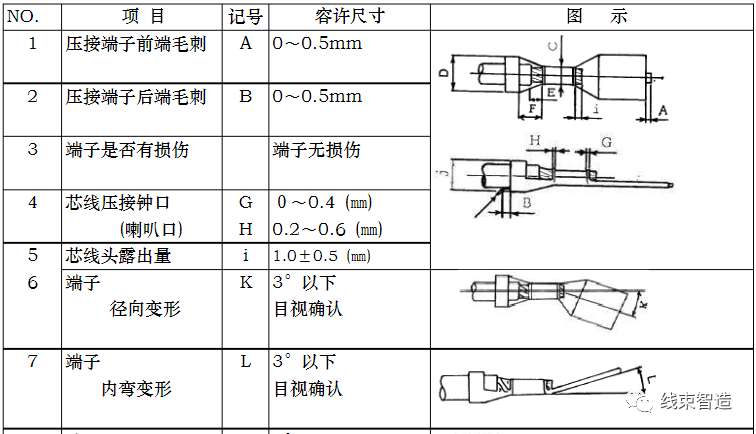

(5)端子压接允许公差范围:


不良品判定困难时,采用5倍放大镜进行判定。


(6)端子压接不良处理对策:按照不合格品处理流程。


(7)端子弯曲目视不能判定时,采用检出治具进行确认。
① 当端子可以顺畅的从治具中通过时,判定合格;
② 当端子不能从治具中通过时,判定不合格,如下图所示。

(8)外观检测方法:目视或放大镜
① 芯线飞出不良

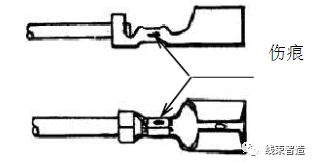

② 压接部表面没有伤痕或裂纹等

③ 端子对插部位没有变形

④ 端子压接没有劈件(IS.WS)

⑤ 其他参照端子压接不具合说明


端子压力管理装置

       压力管理装置(DYNETEC-CFM)是一种对压接机在压接过程中的压接力进行全过程监控的设备以保证压接质量的稳定性。原理是通过设备学习的方式采集一定数量的良品压力波形(良品波形),加以设定阈值参数,形成生产用例(参考波形)。在生产过程中,生产波形与参考波形对比分析,如差值超过(或小于)阈值,会自动输出报警信号,以及暂停制造过程;对于报警波形手动选择确认产品质量,报警1ch.jpg装置将自动重置,继续制造过程。
