电机端子接线图形

发布时间:07/23 —— 2021 1362

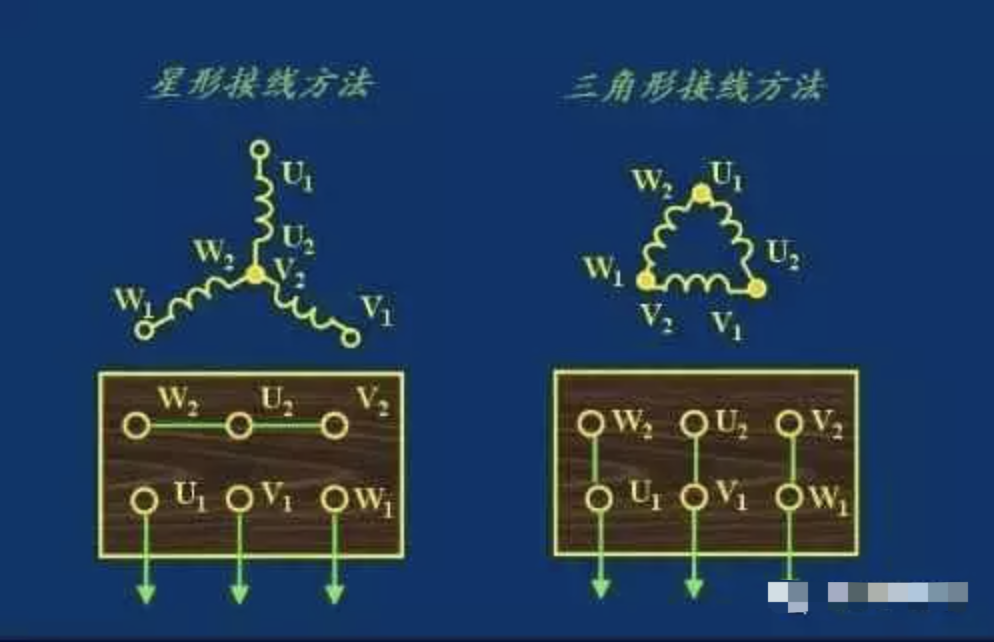

 三相异步机6个端子分别是U1、U2、V1、V2、W1、W2。
  其中U1、U2是一个绕组首末端,V1、V2是一个绕组首末端,W1、W2是一个绕组首末端。
  用万用表电阻档,一根表笔任取一选定端子,另一表笔历遍其余端子,必有一端子与选定端子间电阻极小,则两端子间为同一绕组。用相同方法即可测得三组绕组抽头配对情况。按UVW顺序接线(星形、三角形接法均可),若电机顺时针旋转,则绕组相序正确;若电机逆时针旋转,任意交换两绕组顺序,即可获得正确的电机相序。
