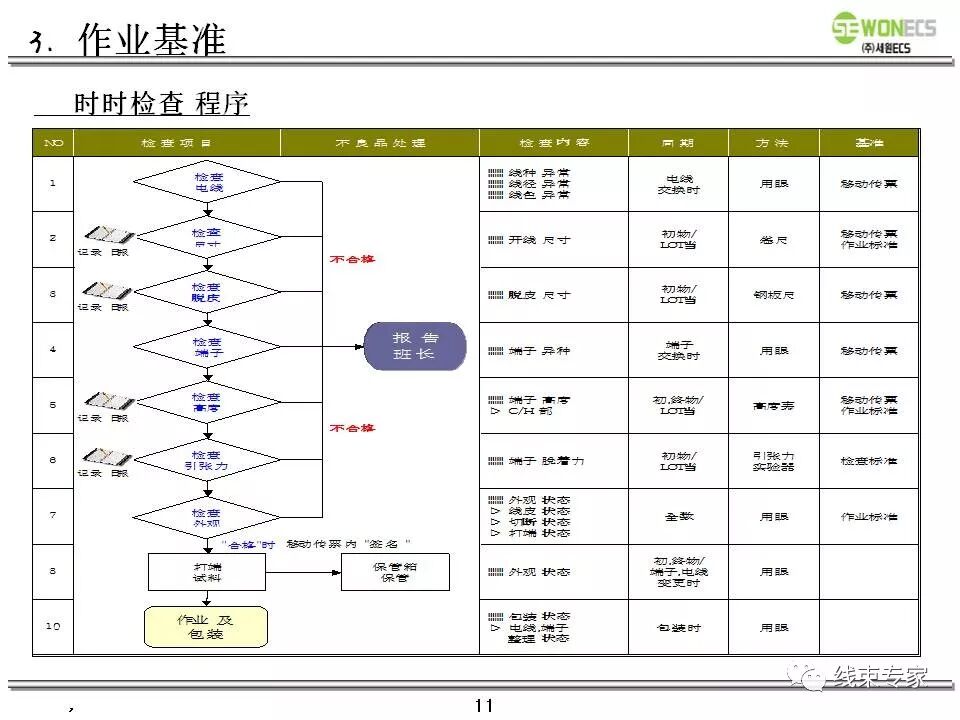

线束切断压接及技术质量要求培训教案

端子压接技术概述

端子压接是线束生产工艺中最为重要的环节之一，作为实现端子压接的主要工具——压接模具，在线束行业中起着不可替代的作用，它直接影响着线束产品的连接质量、稳定性和可靠性。在新的生产形势下，为保证较高的压接质量，缩短压接调试时间并降低压接模具的维护成本，降低线束压接生产成本，以对压接模具的发展趋势进行分析。

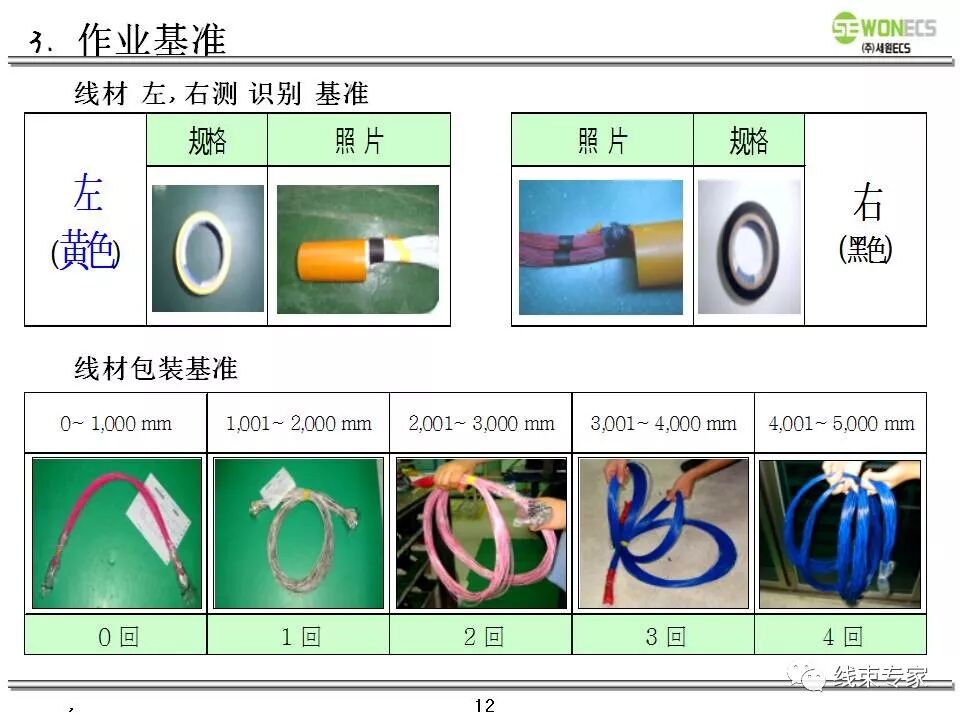

线束是指由铜基材料冲制而成的接触件端子或连接器与电线电缆压接后，外面再塑压绝缘体或外加金属外壳等，并捆扎形成连接电路的组件，是应用产品的神经网络。而端子压接是线束生产工艺中最为重要的环节之一。

在1939年第二次世界大战期间，连接器和相应的线束已开始应用。现在广泛应用于汽车、家用电器、计算机、通讯设备和航空等行业。在上世纪40年代，压接技术在欧美已开始深入研究和应用，前AMP公司于上世纪60年代开发出圈料开口端子的压接模具（Applicator）。由于端子压接生产效率高，操作简便易于掌握，而且绿色环保，因此，用压接取代传统的焊接是线束与端子连接的一个发展趋势。

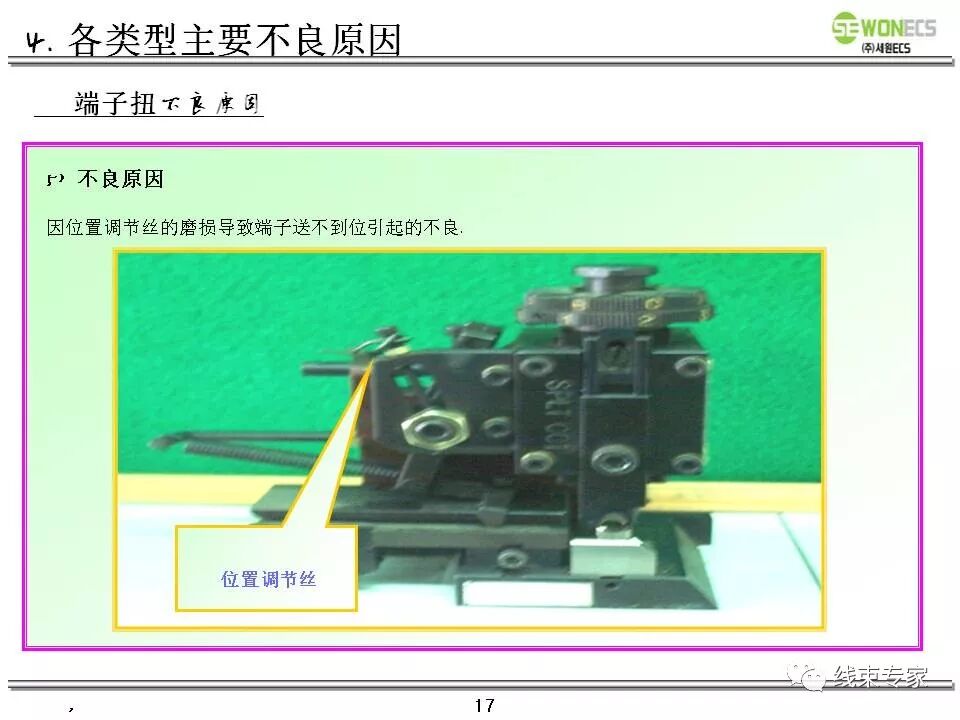

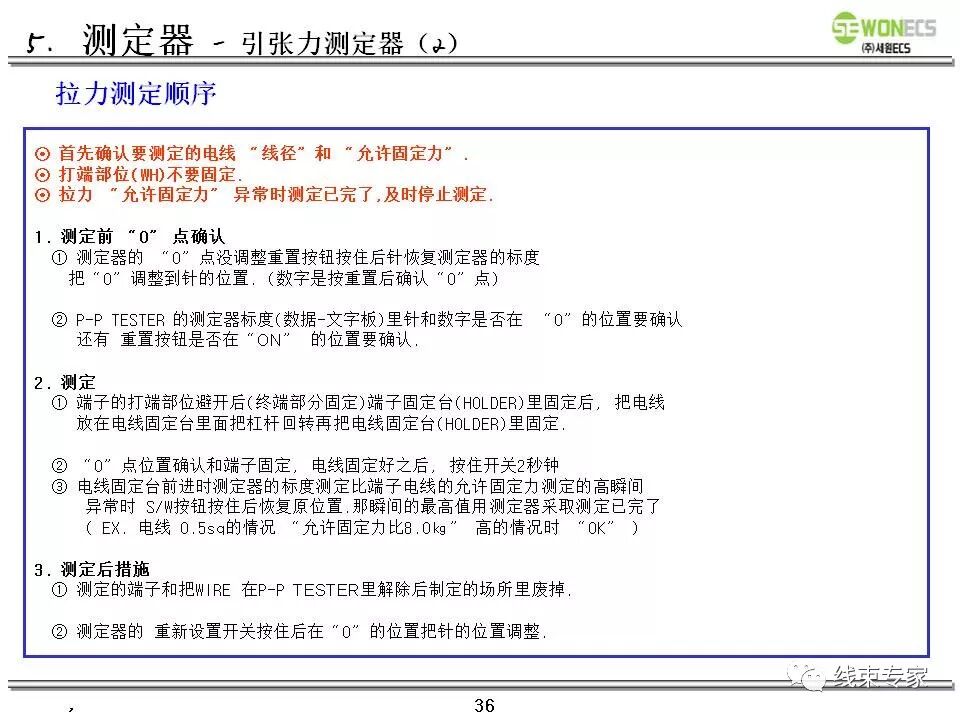

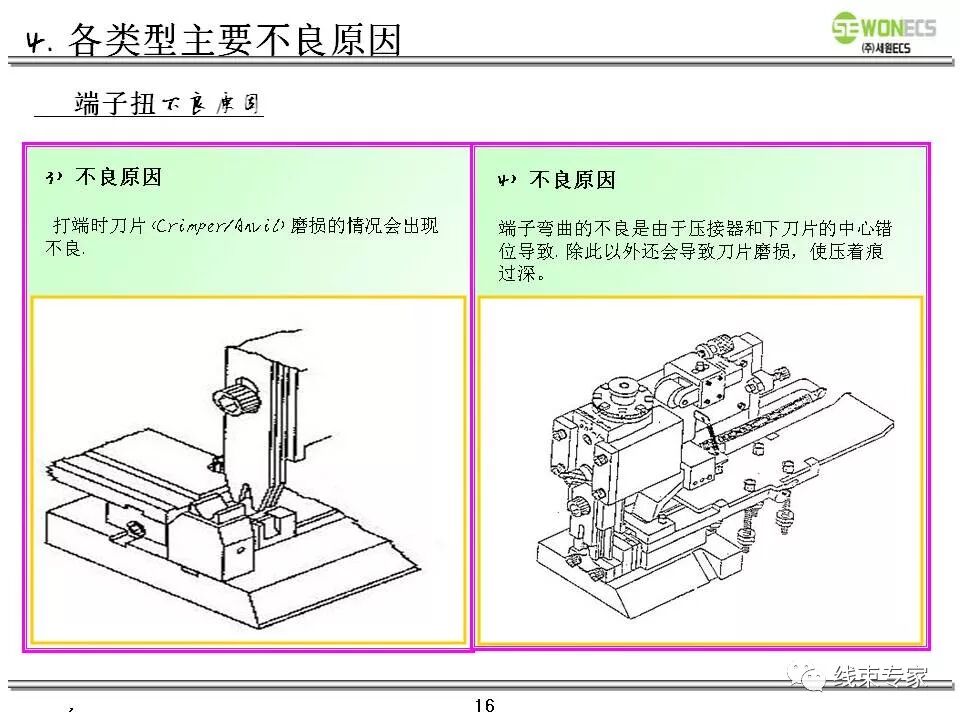

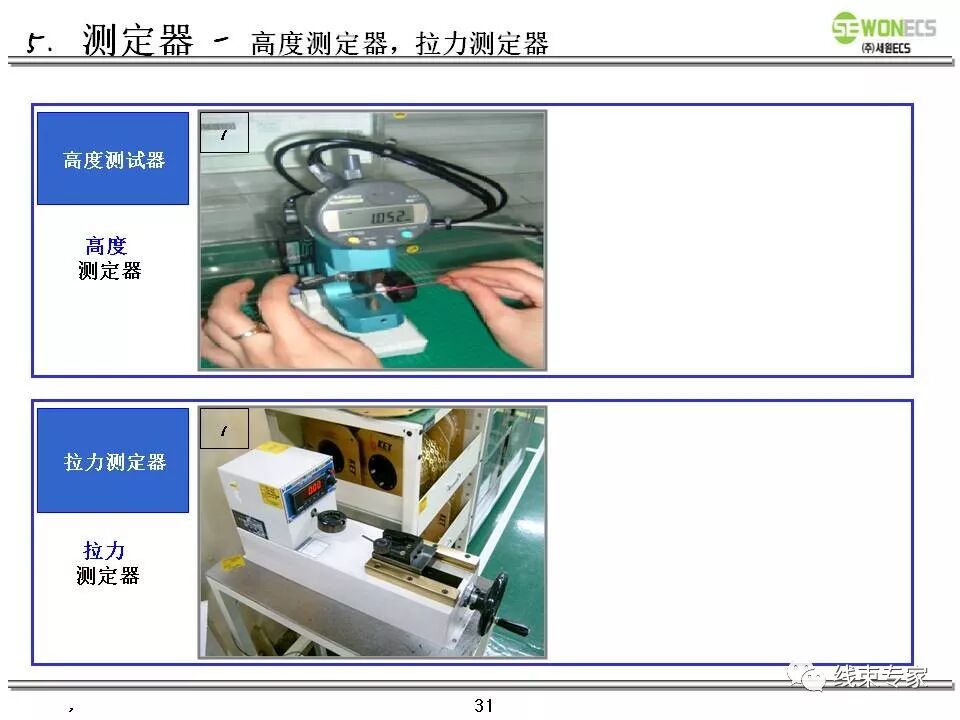

线束端子的压接是指在压接机提供的动力作用下，通过压接模具使线束中的端子与电线接触面的强力结合，并使之满足线束所需的电气和机械性能。因此压接模具在线束行业中起着不可替代的作用，它直接影响着线束产品的连接质量、稳定性和可靠性。高质量的压接模具，不仅备件的使用寿命长，而且调整方便，结构稳定可靠，压接出的线束产品当然也是质量高和稳定性好。

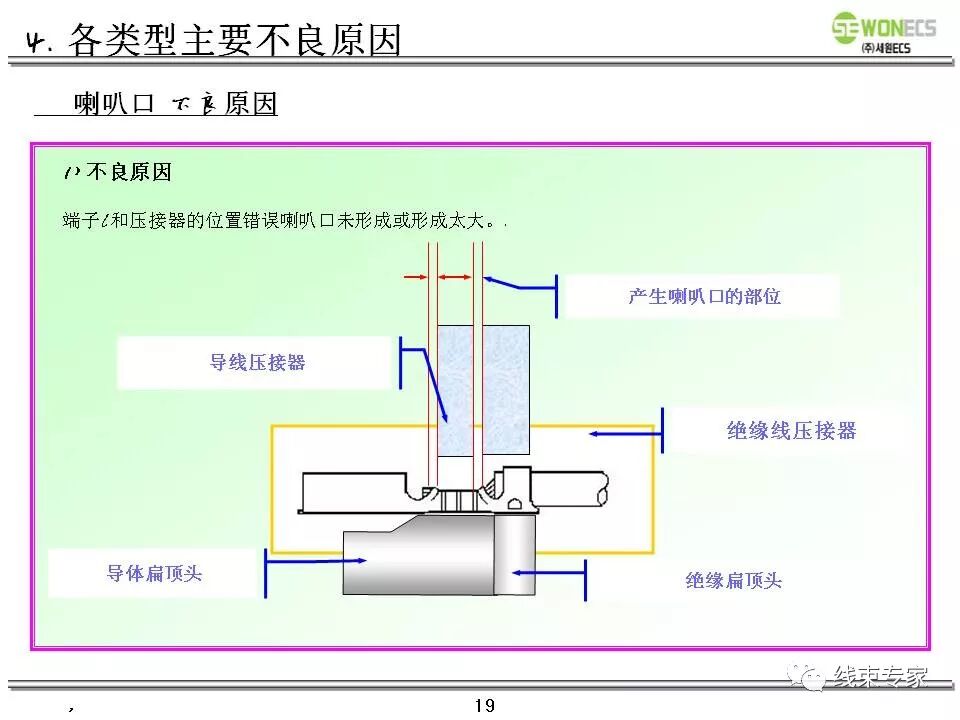

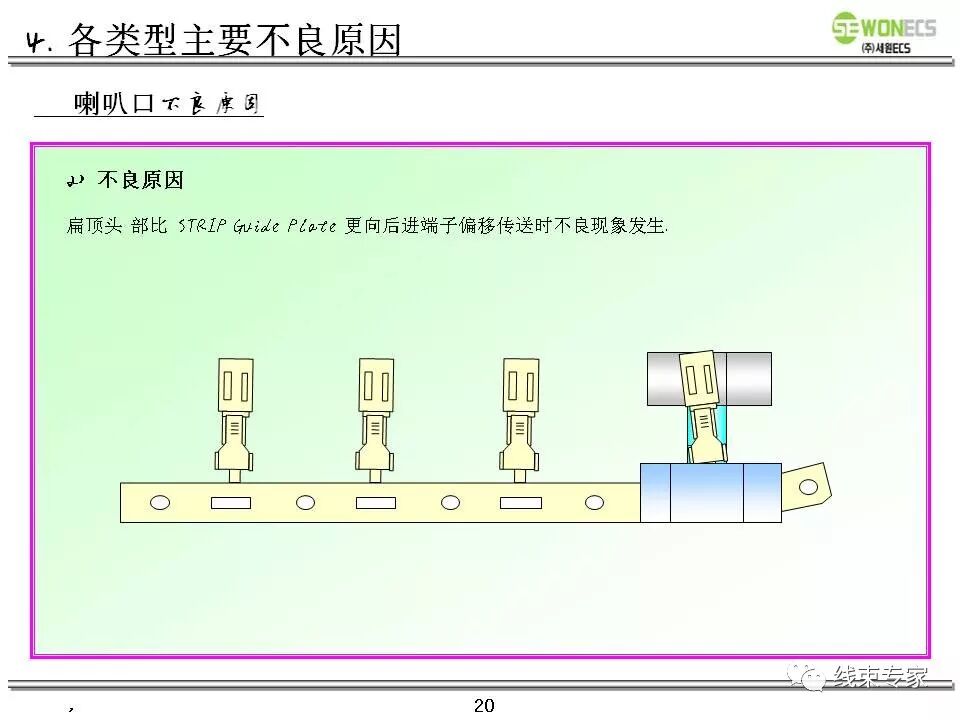

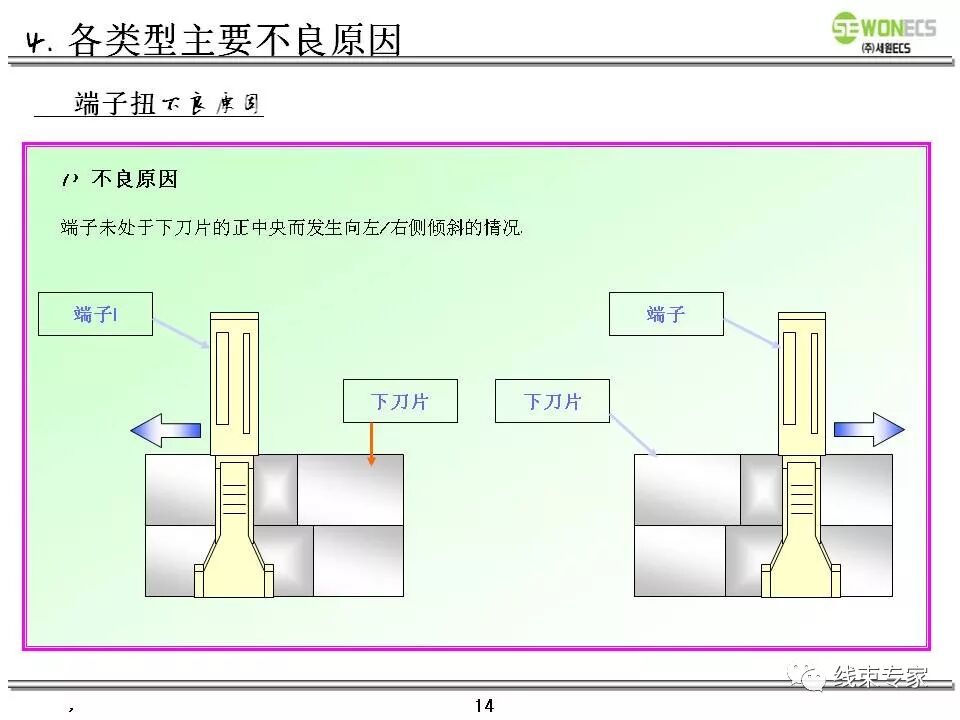

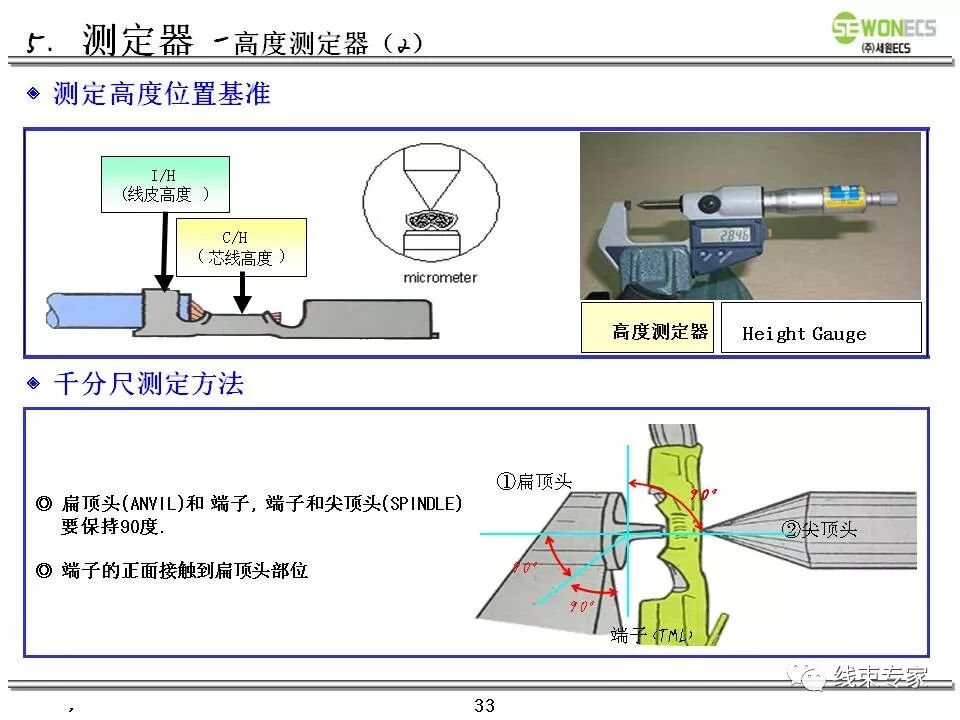

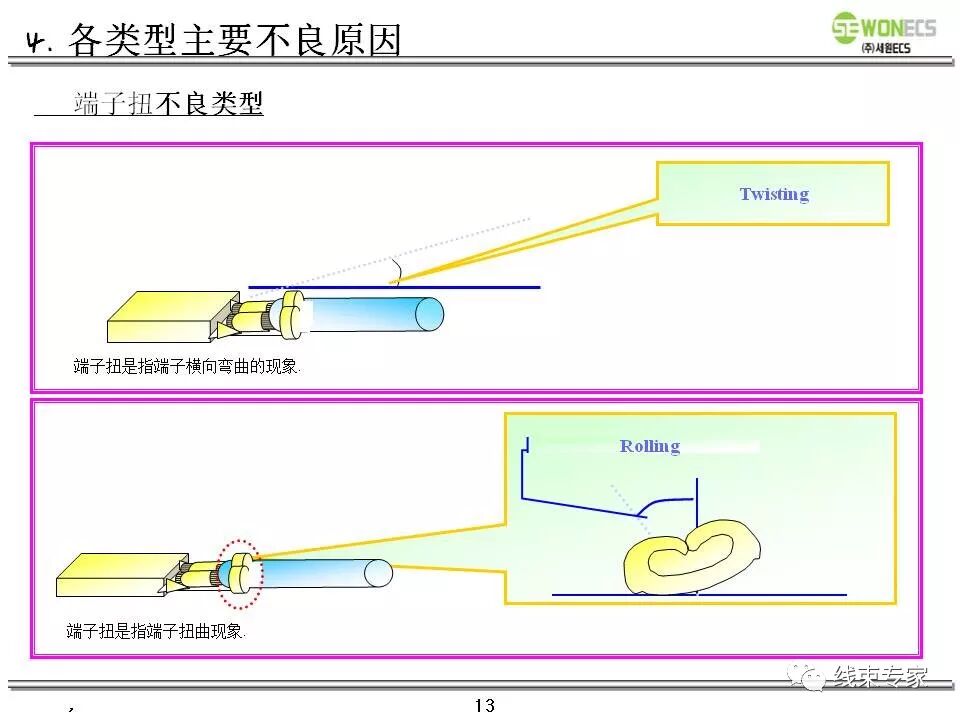

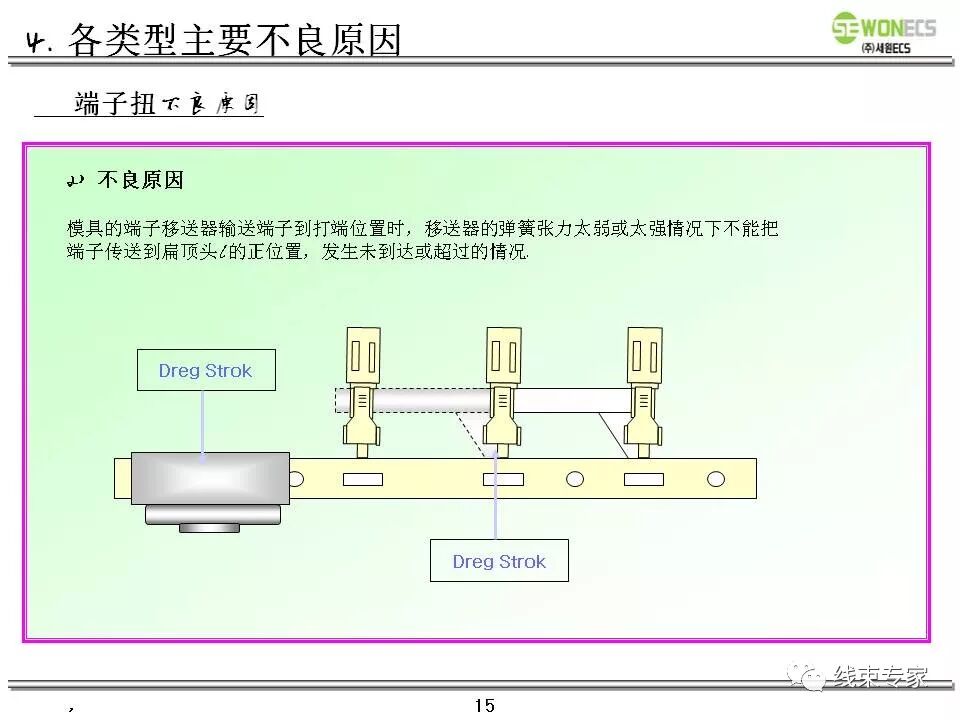

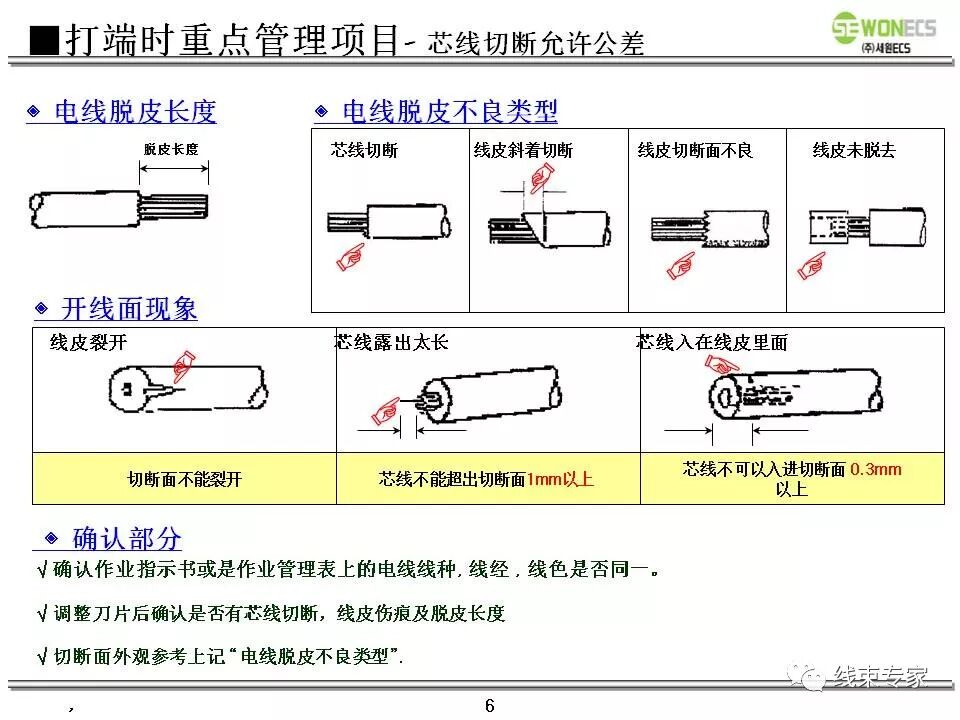

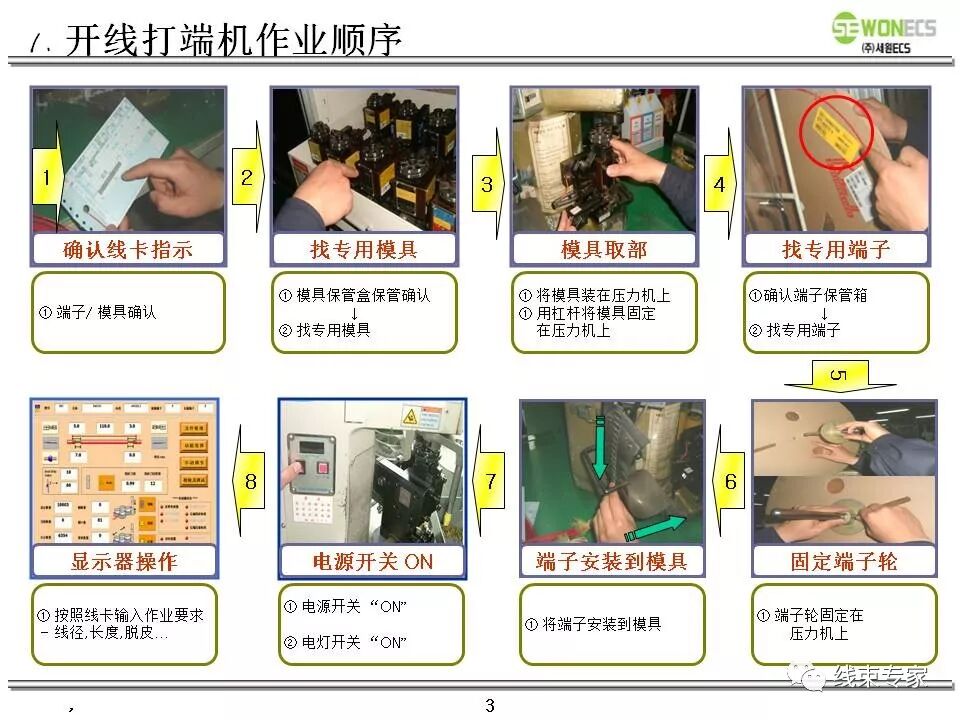

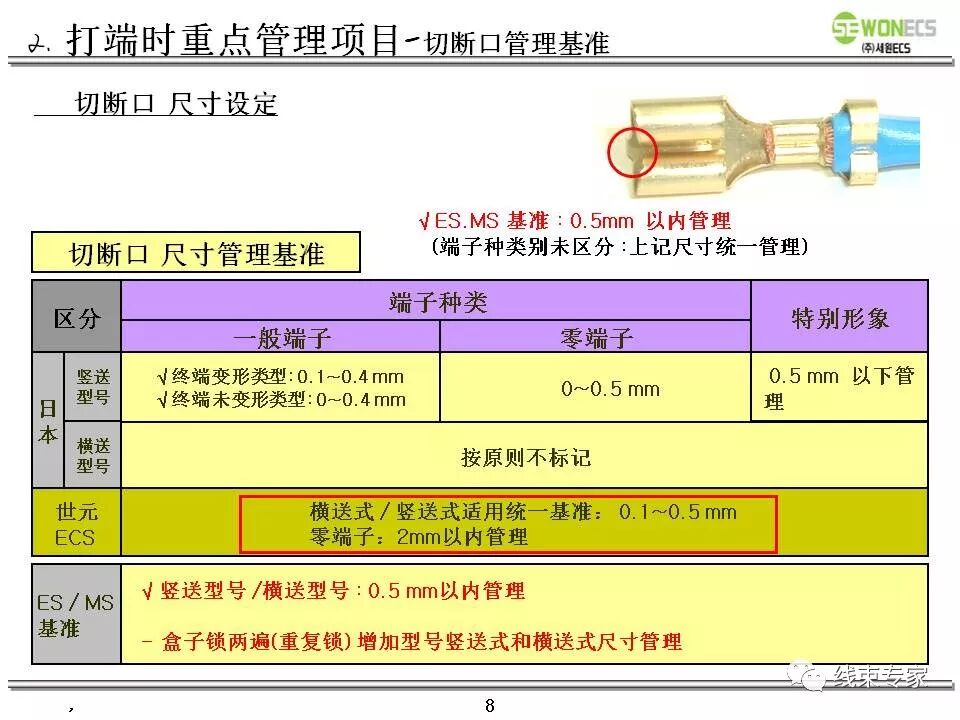

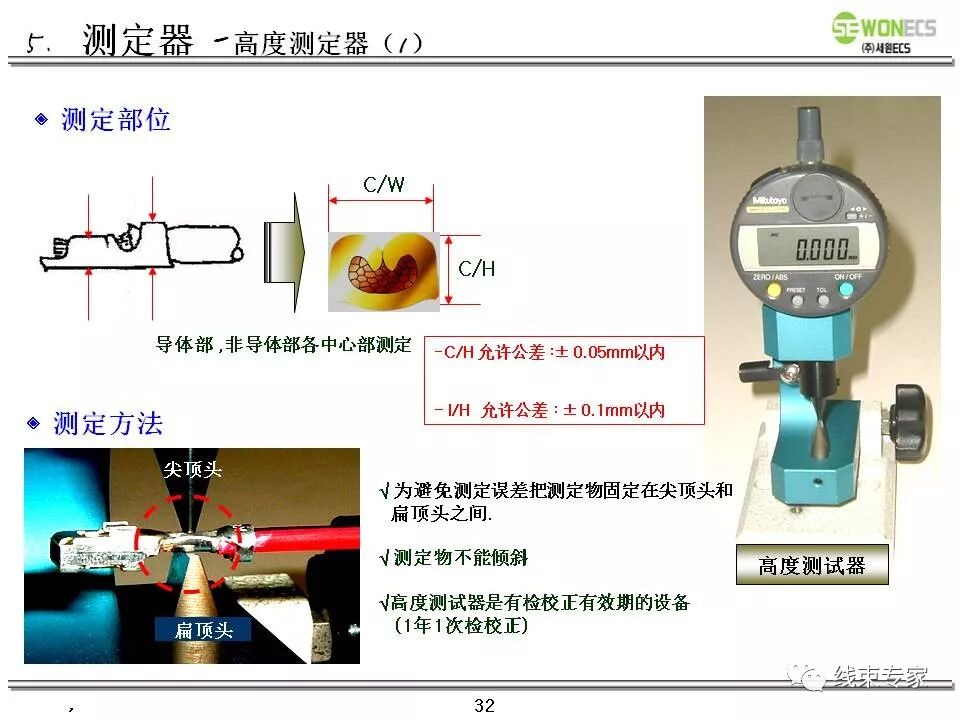

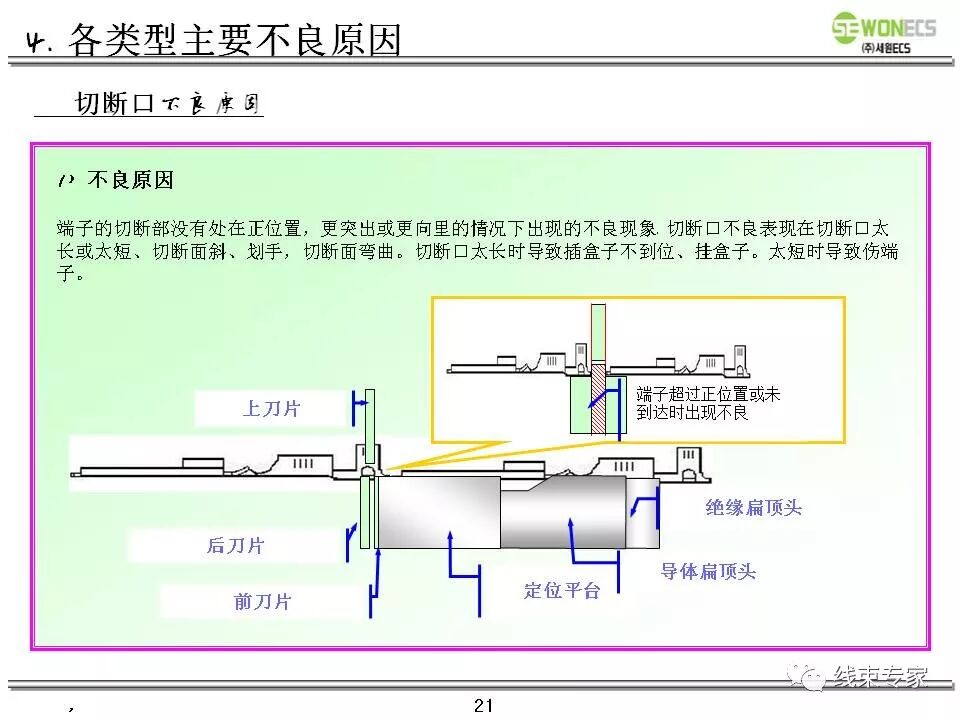

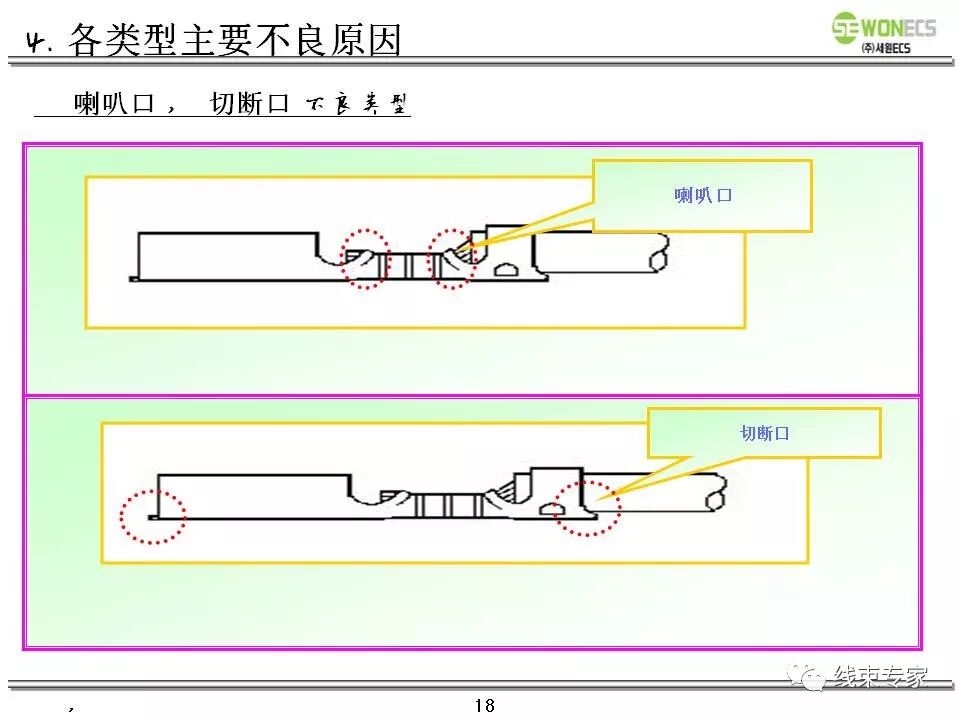

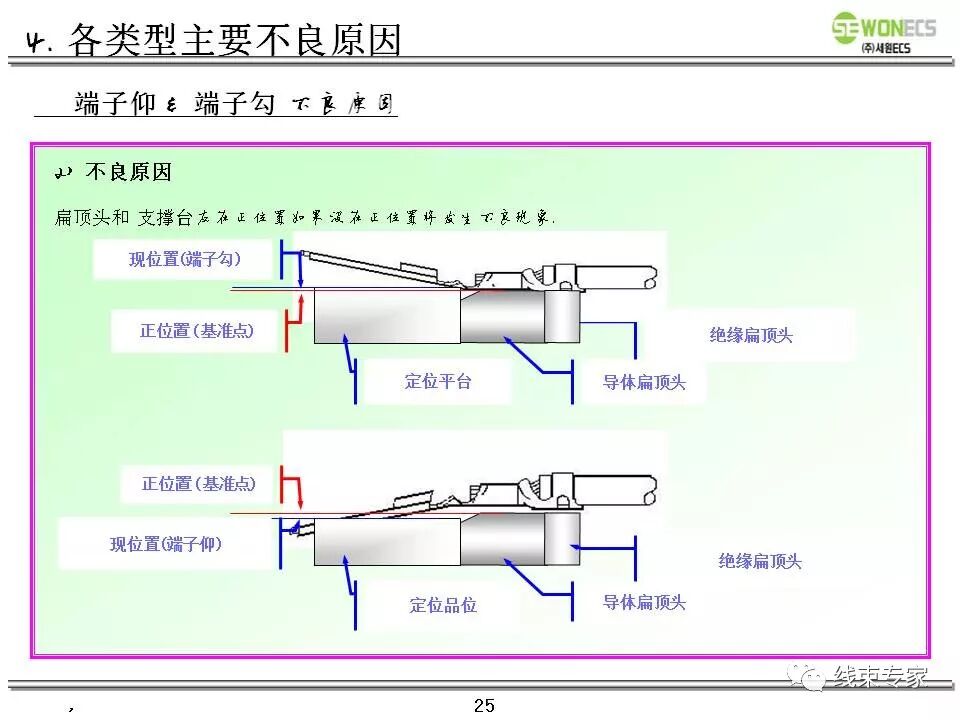

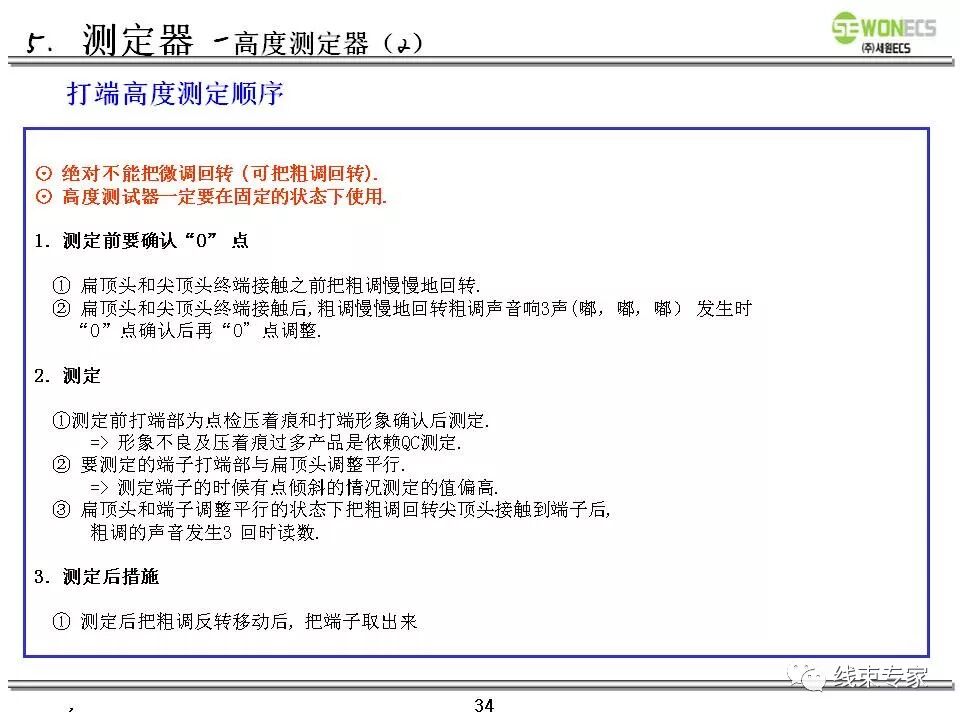

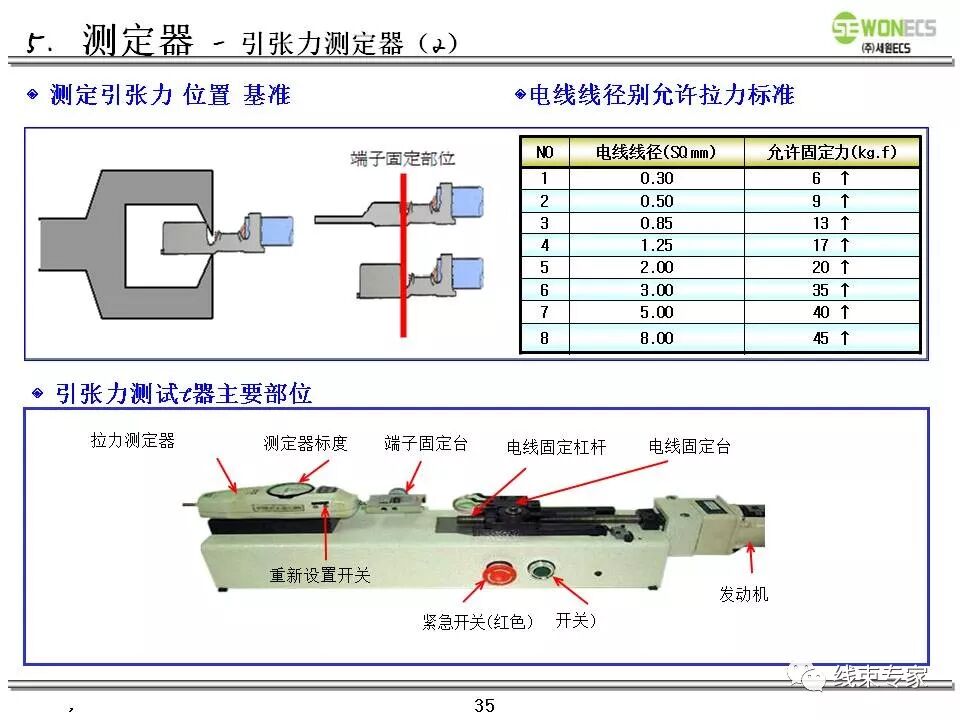

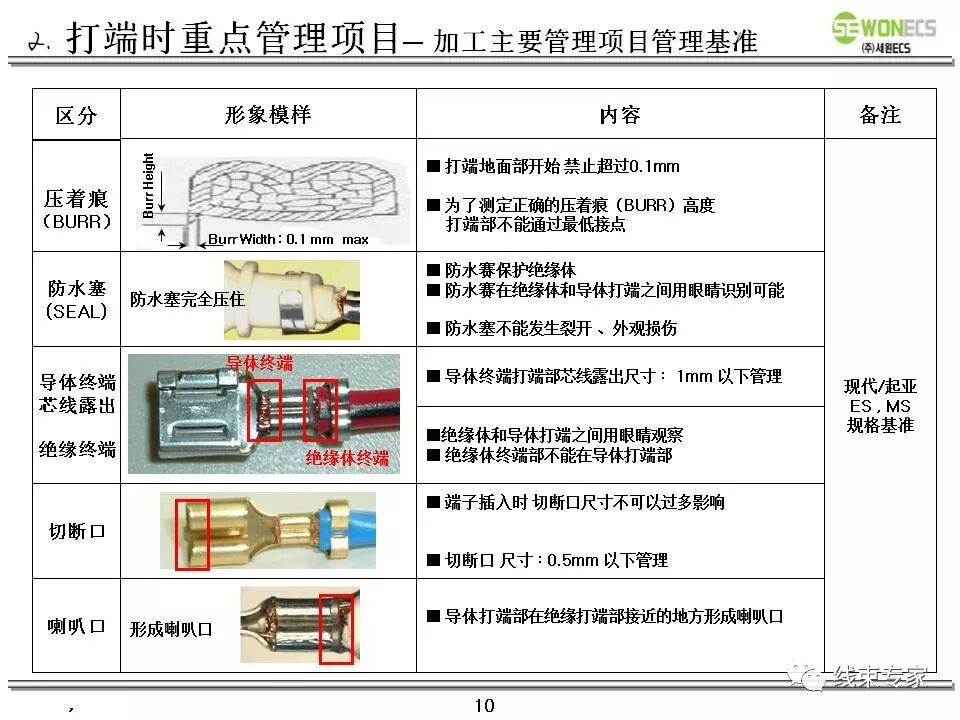

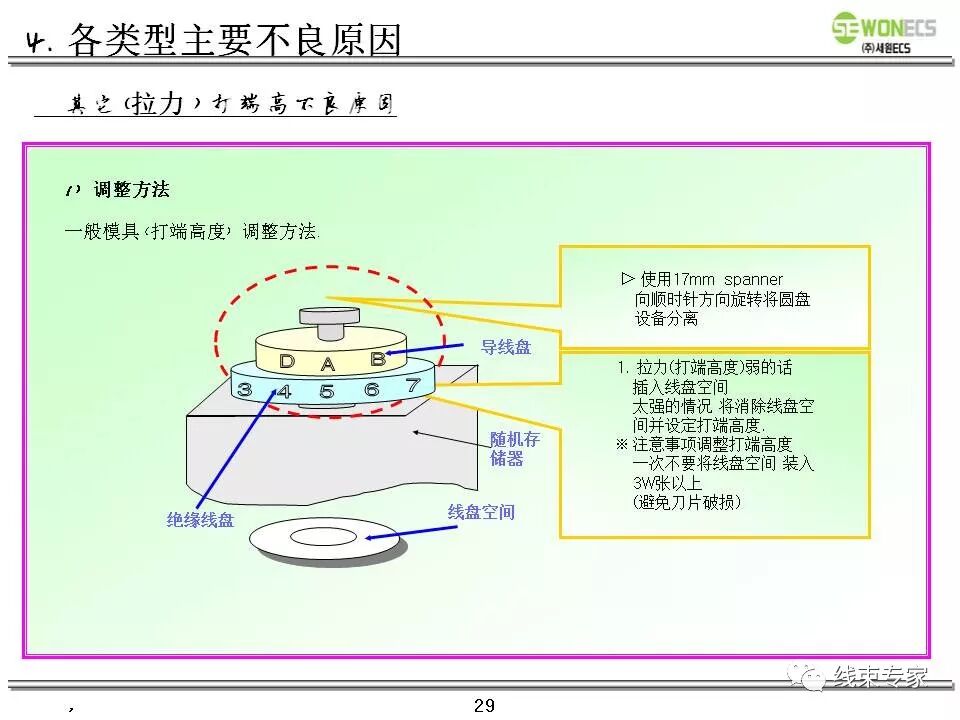

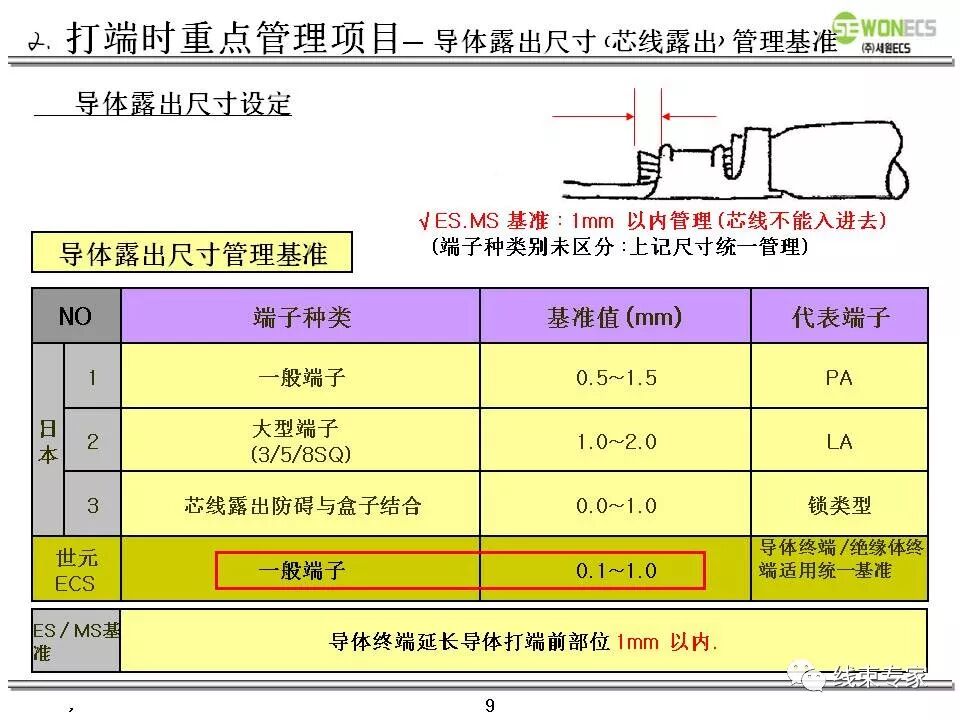

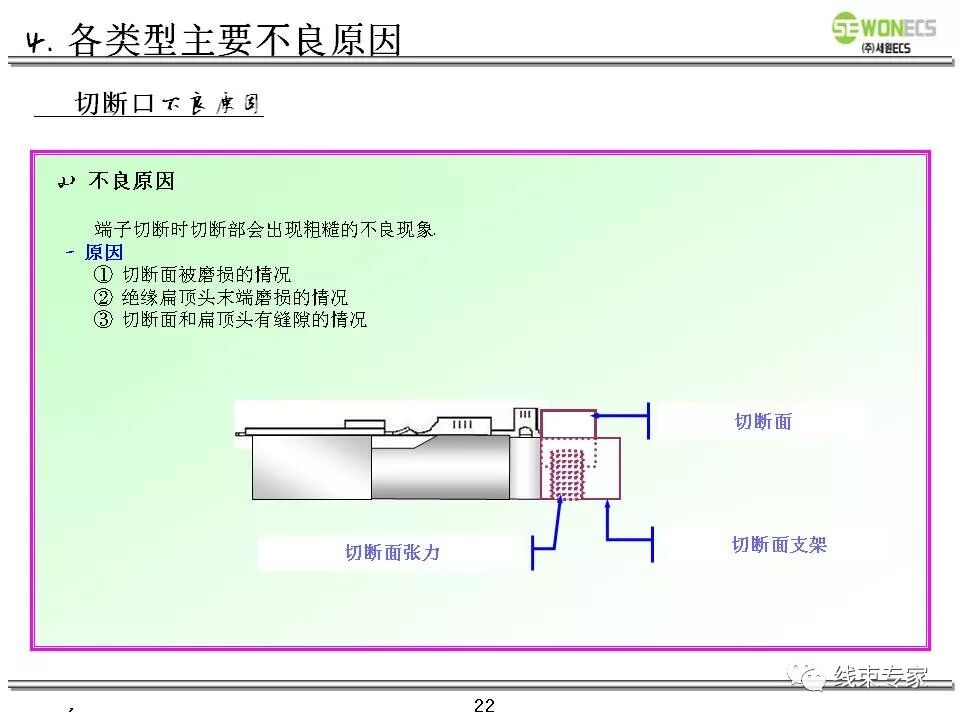

线束端子的压接原理是将已拨掉绝缘皮的导线放入端子的芯线包接部位，将端子在机构的作用下，将其送入模具的成型底刀上面，然后通过压接机所提供的动力，在压接模具的成型刀片和成型底刀的作用下，端子的包接部位逐渐闭合成型，导线中的各股铜线逐渐变成蜂窝状，这样其横截面积相应的变小，在达到一定的压缩变形量时，即可获得连接的最佳电气性能和机械性能。
