铆压内部控制标准规范

发布时间:08/10 —— 2021 511
铆压标准






正确铆压标准


端子的外模压着绝缘外被铆压部分,须在端子内模与外模间距的1/2或2/3的位置。


端子的内模压着导体后外露部分,须超过0.2~2mm,正确铆压如下图:





不良铆压标准




1、绝缘外被压着过长,此种现象将造成铜丝易断落。


压着过长

①绝缘外被过于靠近导体压着部分

②将绝缘外被直接压着于导体压着部分




2、绝缘外被压着过短,此种现象将造成端子拉力不足,易脱落。


压着过短

绝缘外被未完全被压着

绝缘外被没被端子外模包覆




3、尾料切断部分,所剩下的料头超过1mm。




4、端子内模有导体外露(分叉)。




5、导体压着过长,此现象将造成端子不易与护套适配。


导体压着过长

导体过于靠近端子头部




6、导体压着过短,此种现象将造成端子拉力不足,易脱落。


导体压着过短

导体未完全被压着

导体没被端子内模包覆




7、端子内模压着突嘴过大(超过内模的1/3)。





8、端子压接的毛刺管理

毛刺高度不得超过端子底部高度

②毛刺长度不得超过材料厚度的1/2

毛刺宽度不得超过材料厚度的1/2




9、端子压接面积应该进行控制,以压缩比进行评价。

压缩比的标准在70%-90%

压接后内部尽量不要有间隙

若有间隙,面积不能超过总面积的2%


10、其他铆压注意事项:




a.压接后的材料厚度不得低于压接前高度的1/2。

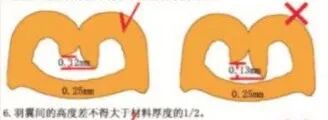

b.羽翼间的高度不得大于材料厚度的1/2。

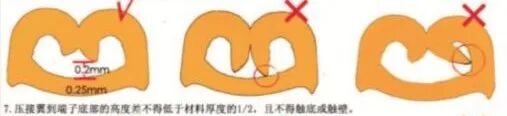

c.压接翼到端子底部的高度差不得低于材料厚度的1/2,且不得触底或触壁。

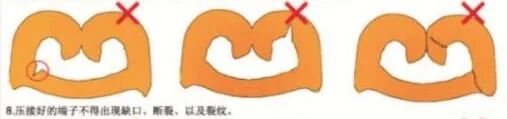

d.压接好的端子不可出现缺口断裂裂纹(要显微镜下看)。

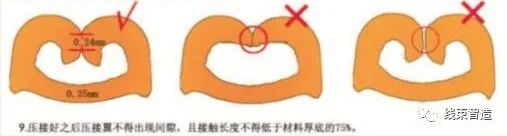

e.压接好后,压接翼间不能出现间隙,且接触面积不得低于材料厚度的75%。


11、以下图形为各种标准限度参照。









测量 & 判定基准



端子内模导体压着高度测量





方式:铆接高度的标准依线径的不同有所不同,根据端子型号供方制定标准。



端子内模导体拉力测试/检验


方式


1、测试长度以150mm左右为标准,脱去外被20mm左右,用智能拉力测试机测试。

导体与端子分离时,拉力测试机上显示的数就是端子拉力


2、若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量。


3、拉力测试后应检验端子拉出后的状况:

若导体芯线全部断在端子内模内为端子压着高度过低,则必须重新将端子内模高度调高。

若导体芯线无一股芯线留在内模中,则必须重新将端子内模高度调低(除铆压双并线端子外)。




4、双并线合铆压在一端子时,端子内模时不得有芯线导体外露,双并线的拉力在拉力规格范围内即可。


5、端子的功能端不可有开口、变形、扭曲等不良,且应必须保证电气功能及适配OK。


6、端子镀层部分不可有刮伤、露黄、氧化发黑等不良。



端子外模绝缘外被压着检验




导体外被压着后需将导线做上下90度弯曲三次,检查绝缘被覆是否有损伤或滑出,若有表面损伤或滑出,则压着高度须重新调整。




设备要求 & 确认



端子铆压过程中如何判定设备已经调整至最佳状态,往往是通过铆压的产品进行判定。




1、剥线刀具是否最适化,是通过剥线外观进行判定的,外观不能满足则需调整。




2、端子铆压铜线露出的长度不一致或者铆压切片不能满足时,则微调整铆压设备上相关位置。




注意:挡线用的挡板、料带的定位卡板至关重要,因为其影响着铆压长度的一致性,所以铆压设备上必须配有此功能。




3、端子铆压高度或者铆压切片不能满足时,则微调整铆压设备上相关位置。

端子铆接刀片的精度,刀片的厚度/宽度/长度/寿命都将直接影响到铆压的效果。


4、端子铆压设备最终是否满足要求,需要通过铆压效果进行评定,及主要评价参数均要达标方可验收此设备。

a.铆压高度CPK>1.33

b.铆压压缩比CPK>1.33

c.铆压拉拔力CPK>1.33

d.铆压端子的铜线裸露长度CPK>1.33
