怎样连接线头与接线端子（接线柱）？

通常，各种电气设备、电气装置和电器用具均设有供连接导线用的接线端子。常见的接线端子有柱形端子和螺钉端子两种。

一、线头与针孔接线柱的连接。

    端子板、某些熔断器、电工仪表等的接线大多利用接线部位的针孔并用压接螺钉来压住线头以完成连接。如果线路容量小，可只用一只螺钉压接；如果线路容量较大或对接头质量要求较高，则使用两只螺钉压接。

单股芯线与接线柱连接时，最好按要求的长度将线头折成双股并排插入针孔，使压接螺钉顶紧在双股芯线的中间，如图1-41（a）所示。如果线头较粗，双股芯线插不进针孔，也可将单股芯线直接插入，但芯线在插入针孔前应朝着针孔上方稍微弯曲，以免压紧螺钉稍有松动线头就脱出，如图1-41（b）所示。

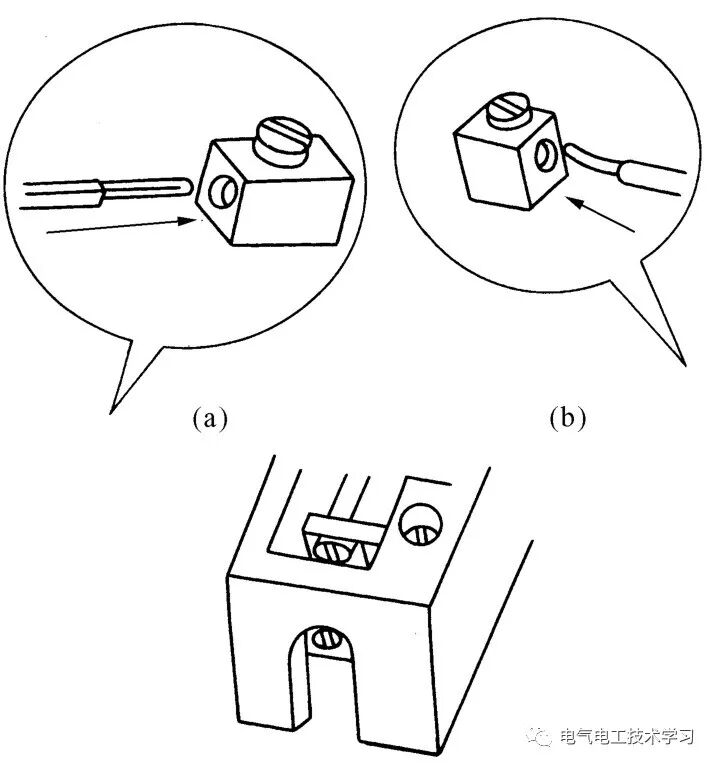

   图1-41　单股芯线与针孔接线柱连接（a）芯线折成双股进行连接；（b）单股芯线插入连接

    在接线柱上连接多股芯线时，先用钢丝钳将多股芯线进一步绞紧，以保证压接螺钉顶压时不致松散。此时应注意，针孔与线头的大小应匹配，如图1-42（a）所示。如果针孔过大，则可选一根直径大小相宜的导线作为绑扎线，在已绞紧的线头上紧紧地缠绕一层，使线头大小与针孔匹配后再进行压接，如图1-42（b）所示。如果线头过大，插不进针孔，则可将线头散开，适量剪去中间几股，如图1-42（c）所示，然后将线头绞紧就可进行压接。通常7股芯线可剪去1～2股，19股芯线可剪去1～7股。

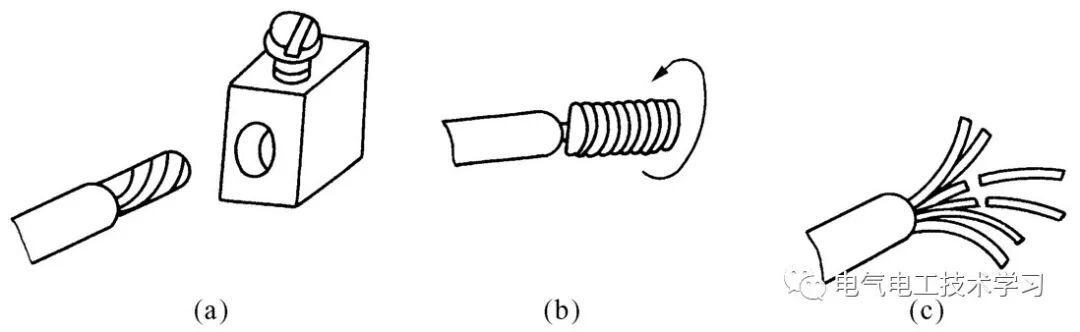

     图1-42　线头与针孔接线柱的连接（a）针孔合适的连接；（b）针孔过大时线头的处理；（c）针孔过小时线头的处理

    无论是单股芯线还是多股芯线，线头插入针孔时必须插到底，导线绝缘层不得插入孔内，针孔外的裸线头长度不得超过3mm。

二、线头与螺钉平压式接线柱的连接。

   单股芯线与螺钉平压式接线柱的连接是利用半圆头、圆柱头或六角头螺钉加垫圈将线头压紧完成连接的。对载流量较小的单股芯线，先将线头弯成压接圈（俗称羊眼圈），再用螺钉压紧。为保证线头与接线柱有足够的接触面积，日久不会松动或脱落，压接圈必须弯成圆形。单股芯线压接圈弯法如图1-43所示。图1-44所示的8种压接圈都不规范；图1-44（a）所示的压接圈不完整，接触面积太小；图1-44（b）所示的线头根部太长，易与相邻线碰触造成短路；图1-44（c）所示的导线余头太长，压不紧，且接触面积小；图1-44（d）所示的压接圈内径太小，套不进螺钉；图1-44（e）所示的压接圈不圆，压不紧，易造成接触不良；图1-44（f）所示的余头太长，易发生短路或触电事故；图1-44（g）所示只有半个圆圈，压不住；图1-44（h）所示的软线线头未拧紧，有毛刺，易造成短路。

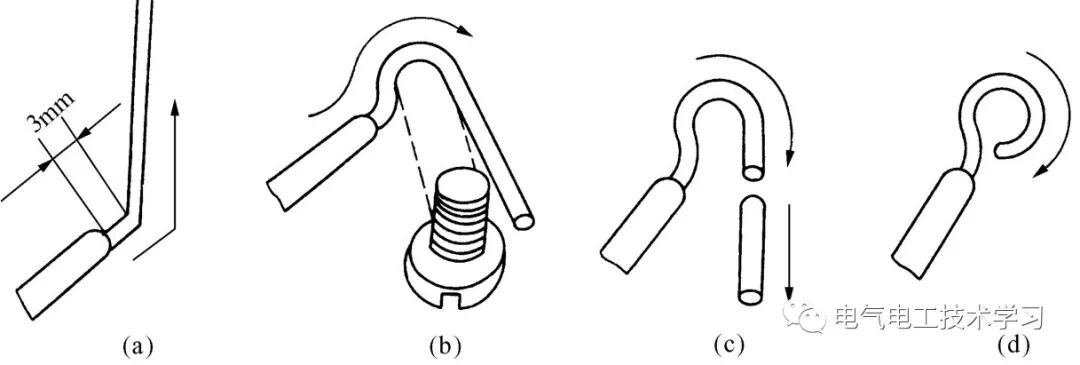

      图1-43　单股芯线压接圈弯法（a）离绝缘层根部约3mm处向外侧折角；（b）按略大于螺钉直径弯曲圆弧；（c）剪去芯线余端；（d）修正圆圈成圆

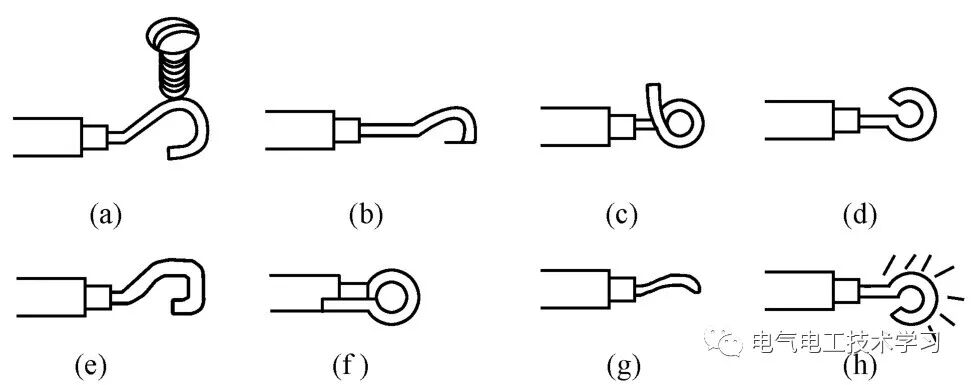

       图1-44　不规范的压接圈

    对于横截面不超过10mm2的7股及以下多股芯线，应按图1-45所示方法弯制压接圈。首先将离绝缘层根部约1/2长的芯线重新绞紧，越紧越好，如图1-45（a）所示；将绞紧部分的芯线在离绝缘层根部1/3长处向左外折角，然后弯曲圆弧，如图1-45（b）所示；当圆弧弯曲得将成圆圈（剩下1/4长）时，应将余下的芯线向右外折角，然后使其成圆，捏平余下线端，使两端芯线平行，如图1-45（c）所示；将散开的芯线按2、2、3根分成三组，将第一组两根芯线扳起，垂直于芯线［要留出垫圈边宽，如图1-45（d）所示］；按7股芯线直线对接的自缠法加工，如图1-45（e）所示。图1-45（f）所示是缠成后的7股芯线压接圈。

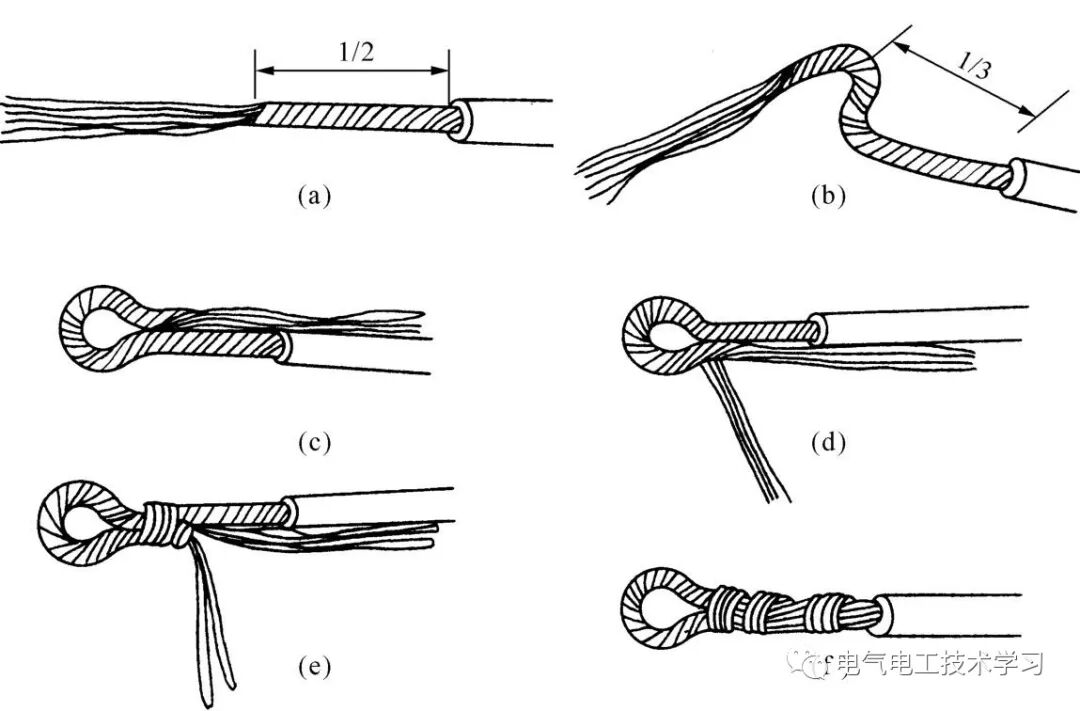

            图1-45　7股导线压接圈弯法

   对于横截面超过10mm2的7股以上软导线端头，应安装接线耳。压接圈与接线圈连接的工艺要求是：压接圈和接线耳的弯曲方向与螺钉拧紧方向应一致；连接前应清除压接圈、接线耳和垫圈上的氧化层及污物，然后将压接圈或接线耳放在垫圈下面，用适当的力矩将螺钉拧紧，以保证接触良好。压接时不得将导线绝缘层压入垫圈内。

软导线线头也可用螺钉平压式接线柱连接。软导线线头与压接螺钉之间的绕结方法如图1-46所示，其工艺要求与上述多股芯线压接相同。

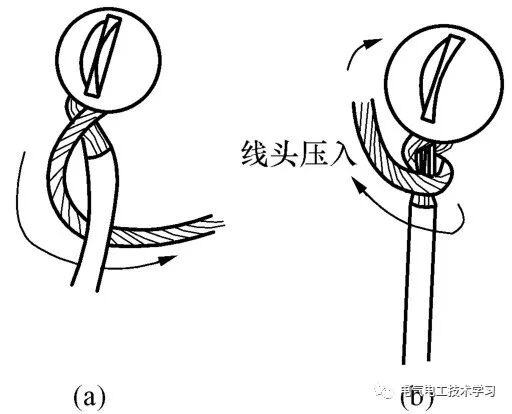

       图1-46　软导线线头用手压式接线柱的连接法（a）围绕螺钉后再自缠；（b）自缠一圈后，端头压入螺钉

三、线头与瓦形接线柱的连接。

    瓦形接线柱的垫圈为瓦形。为了保证线头不从瓦形接线柱内滑出，压接前应先将已去除氧化层和污物的线头弯成U形，如图1-47（a）所示，然后将其卡入瓦形接线柱内进行压接。如果需要将两个线头接入一个瓦形接线柱内，则应使两个弯成U形的线头重合，然后将其卡入瓦形垫圈下方进行压接，如图1-47（b）所示。

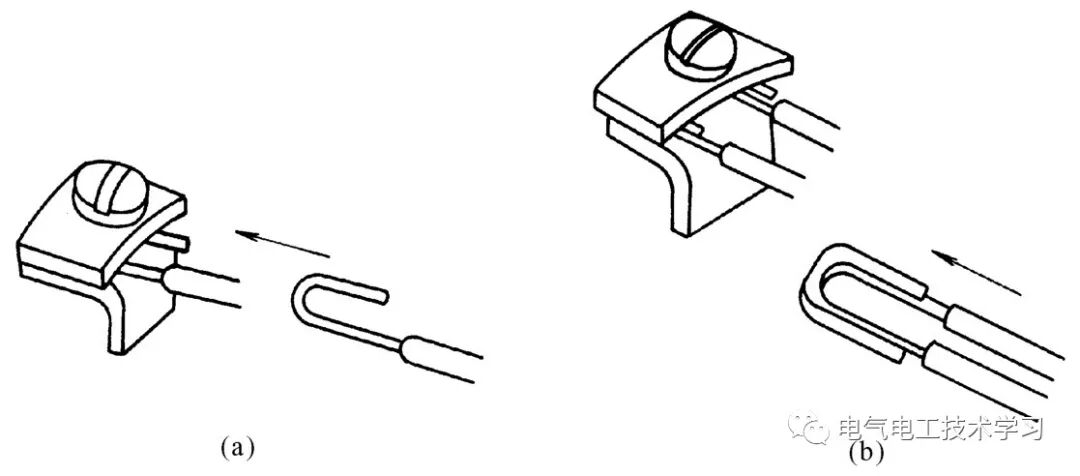

     图1-47　单股芯线与瓦形接线柱的连接

（a）一个线头连接方法；（b）两个线头连接方法
