端子前后位置、送料爪、挡板的安装与调整

端子位置的调整（直送料）

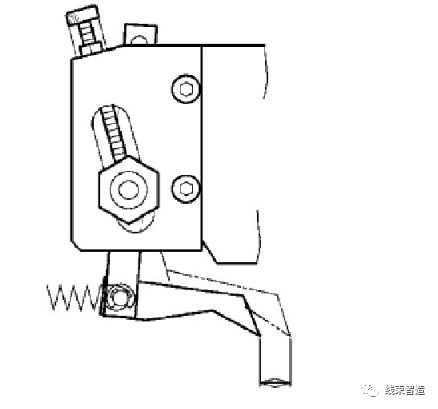

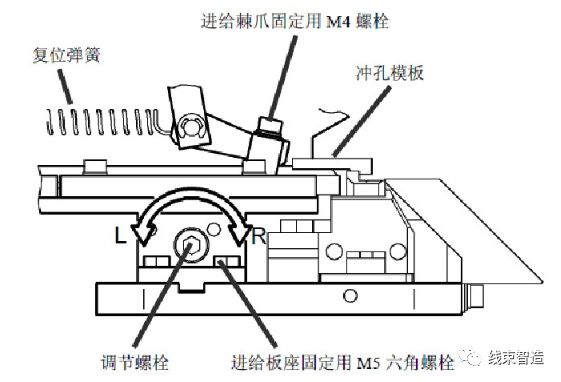

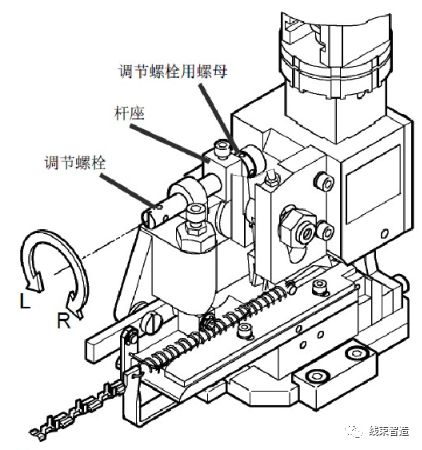

步骤1：将调节螺栓用螺母和杆座的M5螺栓拧开。在此若旋转调节螺栓则送料爪为前后移动的状态；

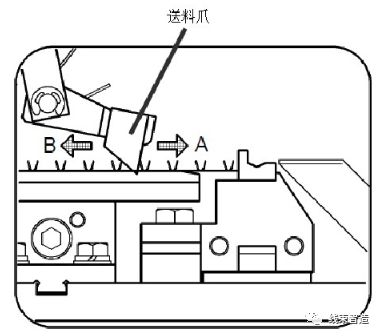

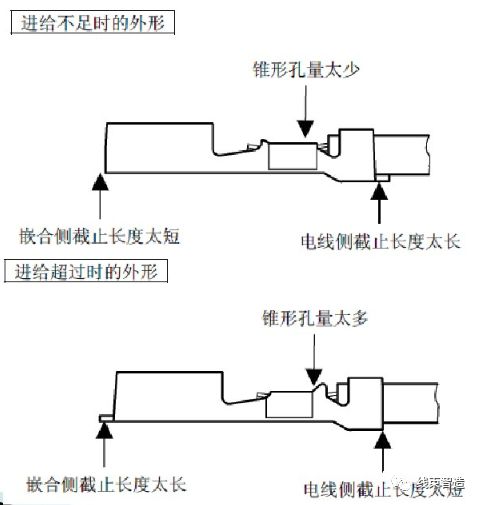

步骤2：端子进给不足时，将调节螺栓向L侧（逆时针方向）一点一点地旋转而使进给棘爪前进（下图的A侧），并在端子至正确位置时，将步骤1拧开的螺母、螺栓拧紧；

步骤3：进给超时时，将调节螺栓向R侧（顺时针方向）一点一点地旋转，先将进给棘爪后退（下图的B侧）至进给不足的位置。将分离杆按下、压垫抬高后，用手轻轻地拉回，之后再将压垫降下并按步骤2进行；

步骤4：确认压接机用手动操作无异常后，打开压接机电源用适当的压接高度进行压接，并确认压接外形。

端子位置的调整（横送料）

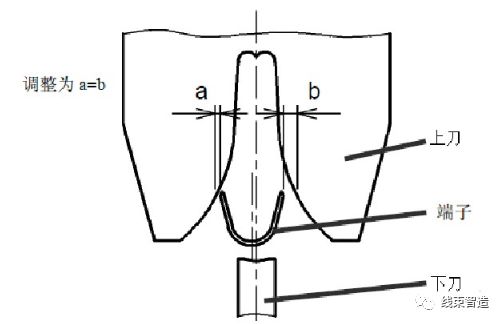

用压接机的手动操作缓慢地将导板降下，确认压接上刀与端子的间隙尺寸a、b，并将a、b均等调整。

步骤1：将调节螺栓用螺母和杆座的M5螺栓拧开。在此若旋转调节螺栓则送料爪为左右移动的状态；

步骤2：端子若从左侧偏离压接模中心的场合，将调节螺栓向L侧（逆时针方向）一点一点地旋转而使送料爪先右侧（下图的A侧）移动。并在端子至正确位置时，将步骤1拧开的螺母、螺栓拧紧；

步骤3：端子若从右侧偏离压接模中心的场合，将调节螺栓向R侧（顺时针方向）一点一点地旋转，先将送料爪向左侧移动至端子向左侧（下图的B侧）偏离的位置；

步骤4：将压板的蝶形螺丝锁紧端子的打开后，用手轻轻地向左侧拉动。将压板的蝶形螺丝向松弛方向旋转，将端子固定之后再按步骤2进行；

步骤5：确认压接机用手动操作无异常后，打开压接机电源用适当的压接高度进行压接，并确认压接外形。

送料爪行程的调整

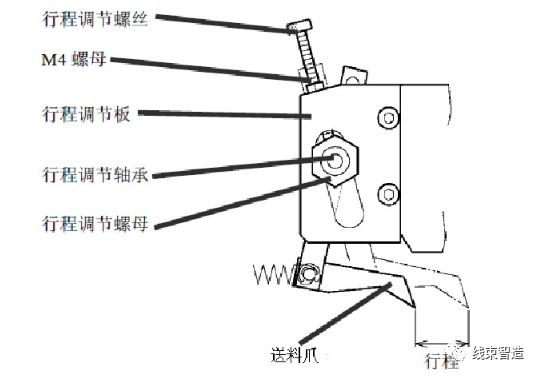

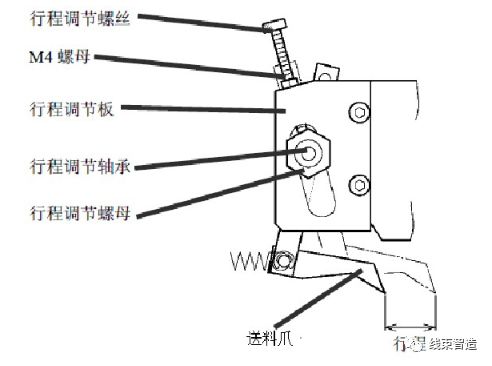

送料爪的行程量，将行程调节轴承向上方移动则变大，向下方移动则变小。

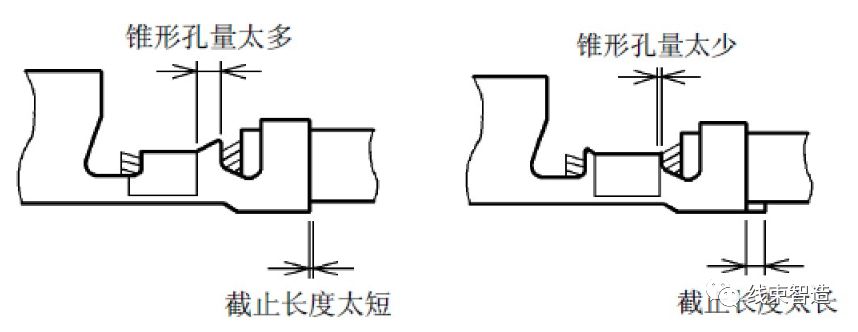

端子前后位置的调整

端子前后位置的调整（横送料）

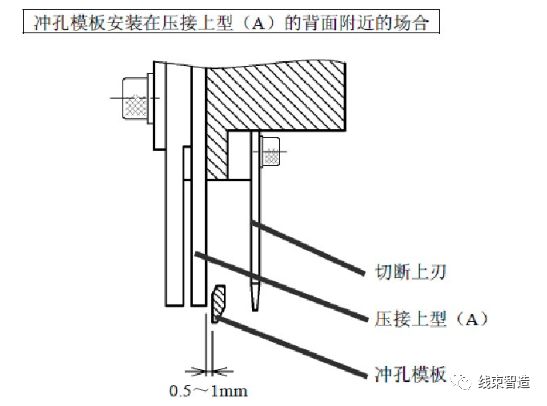

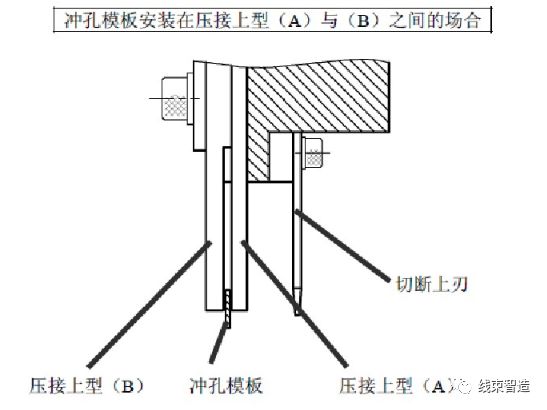

挡板的正确安装方法

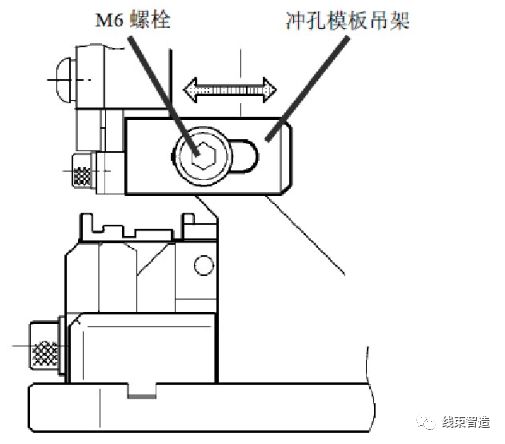

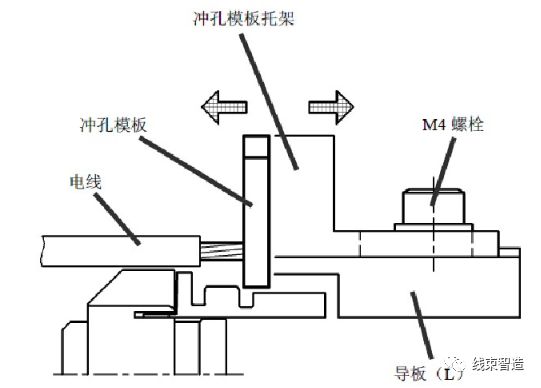

挡板位置的调节
