戴泰科 | 汽车线束端子压接参数制作流程

发布时间:10/26 —— 2020 1245

在线束的末端,有许许多多的端子负责完成线束产品在各种工况电流下的导通。不同的端子匹配不同的线径,那么端子如何更好的与电线紧密连接从而保证良好的导通性能呢?本文主要介绍了端子压接高的设定流程。以下内容系本人从业以来一直沿用的方法,仅供参考。

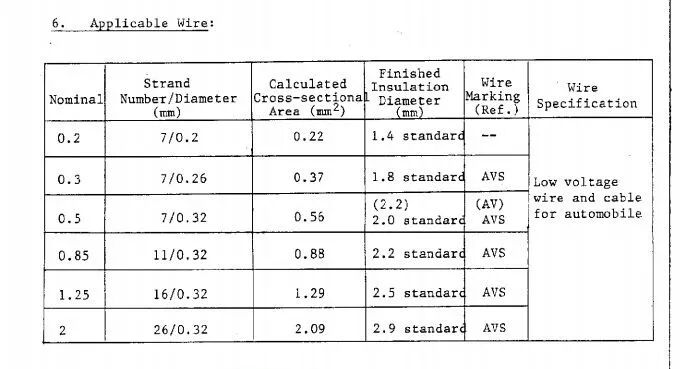

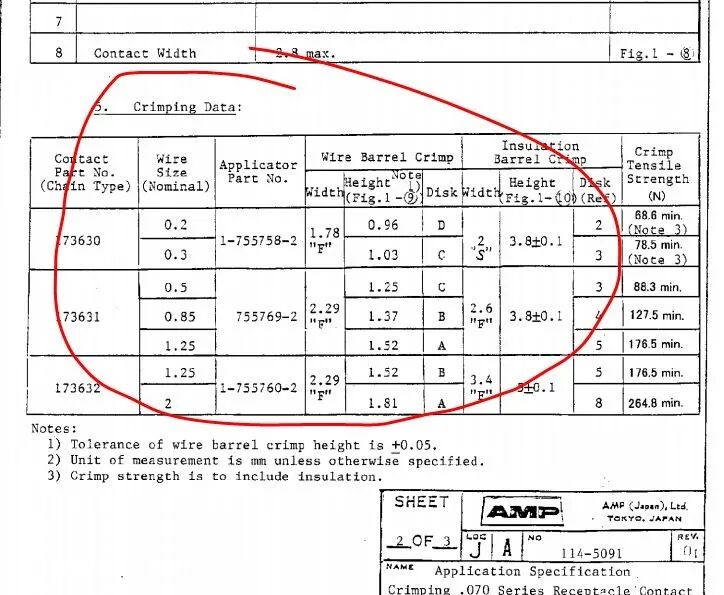

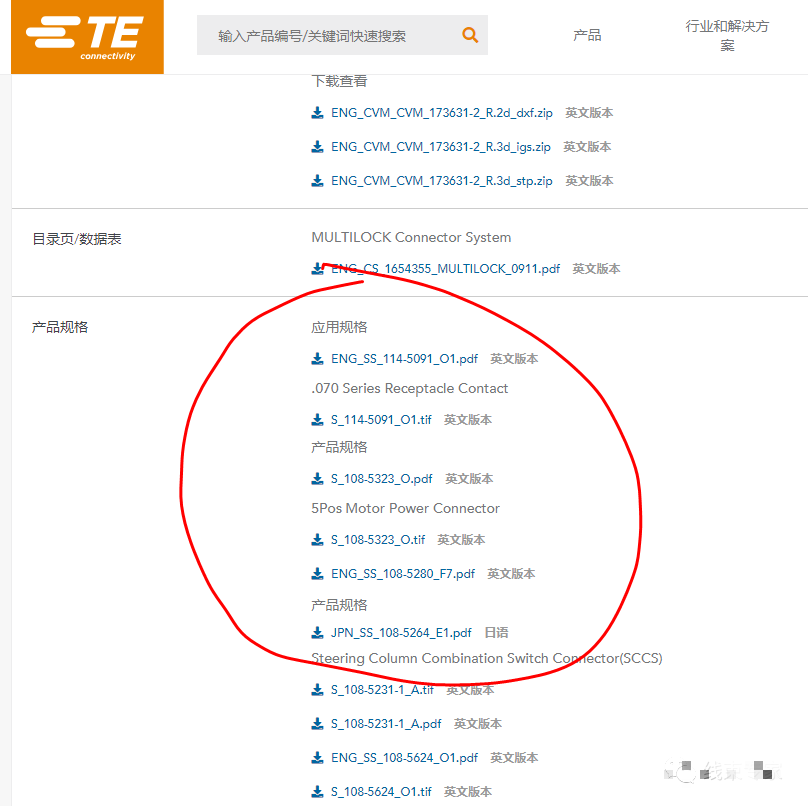

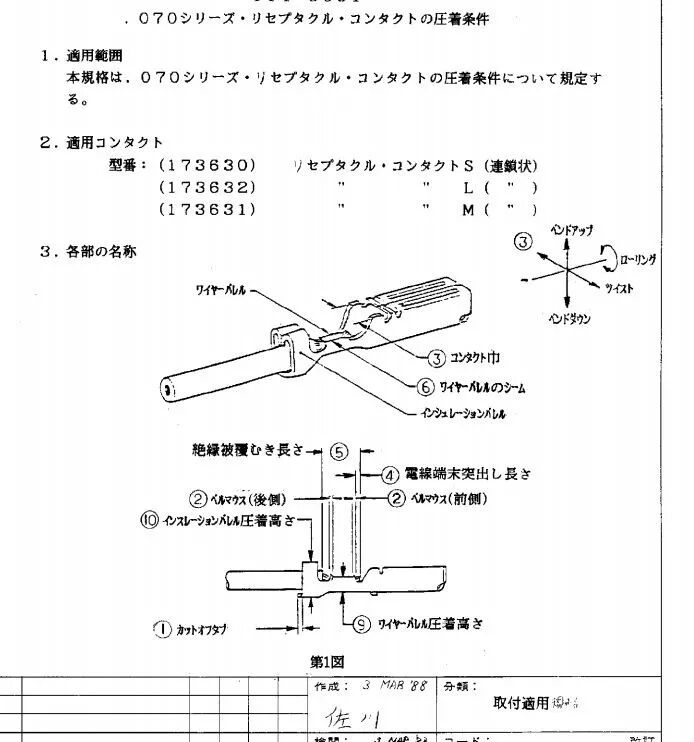

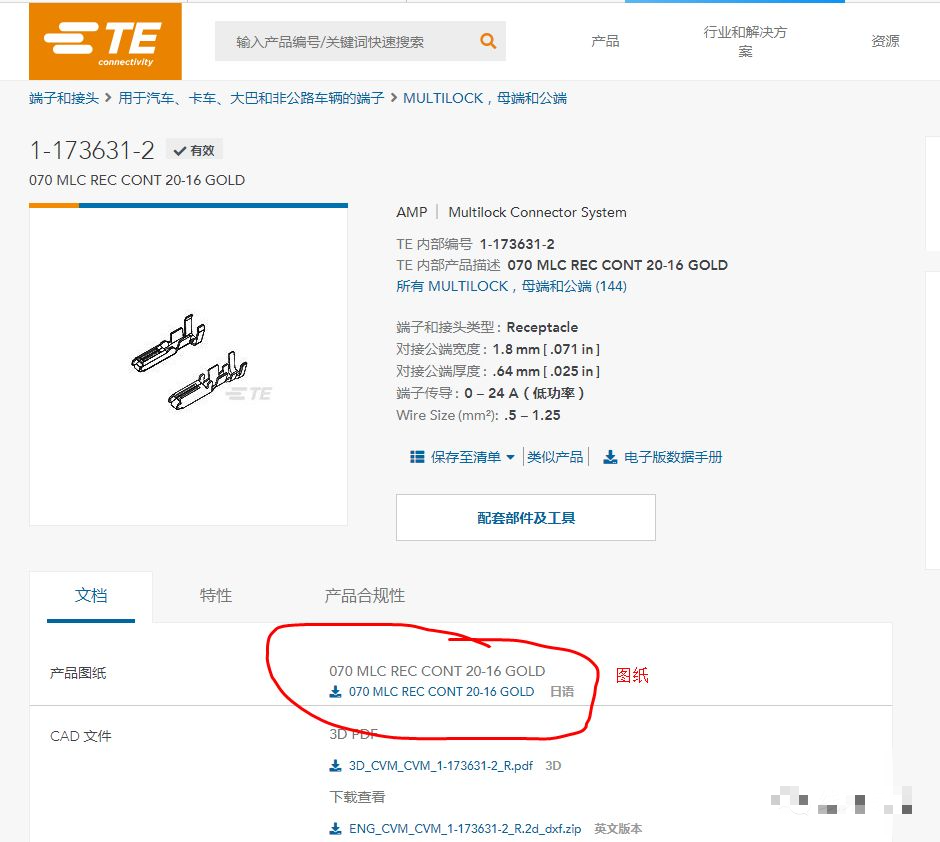

A.一般的比较有名气的端子/连接器供应商都有规格书及应该规范,如泰科、MOLEX 等,上面都有推荐匹配压接组合和对应的压接参数,都是原厂经过验证的,比较有权威性,只要按照推荐的压接参数制作压接模具刀片,验收放行就OK了,而且客户审核也比较好解释,按照原厂供应商推荐的参数设定的,就不会再追问压接参数的制作流程。

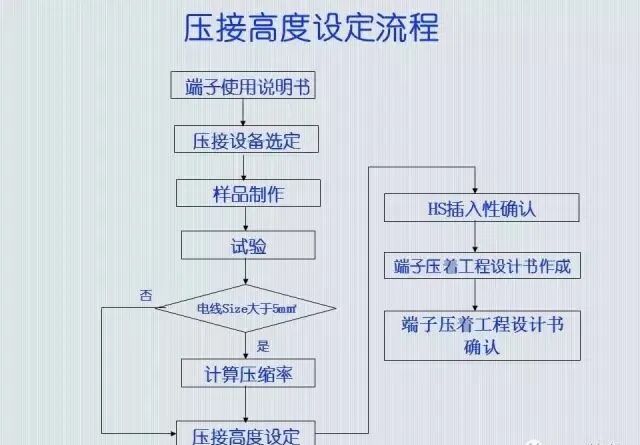

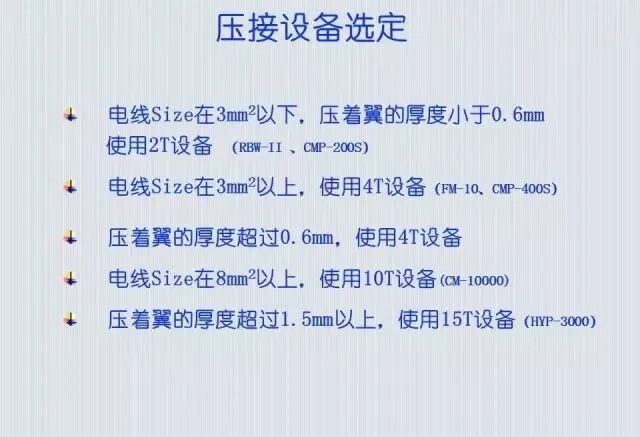

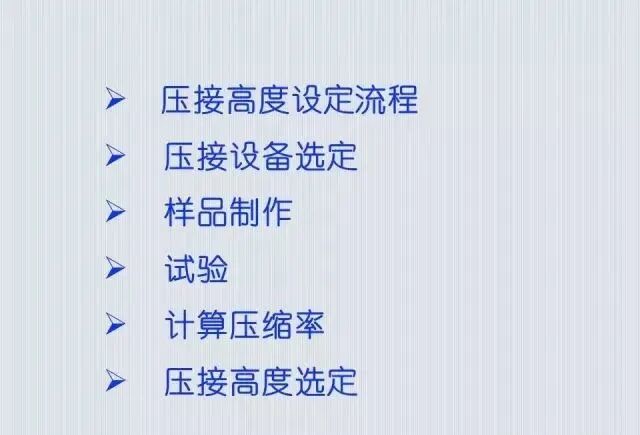

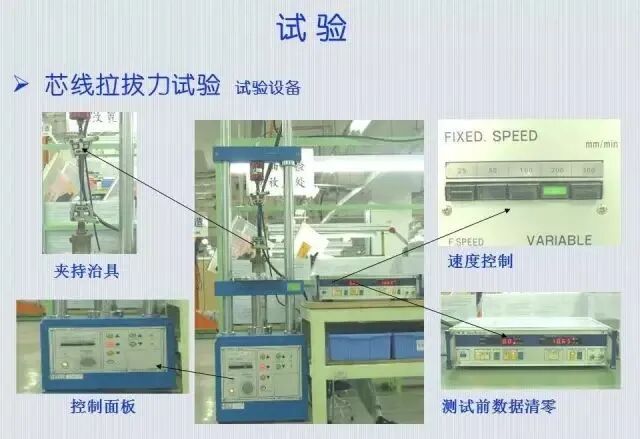

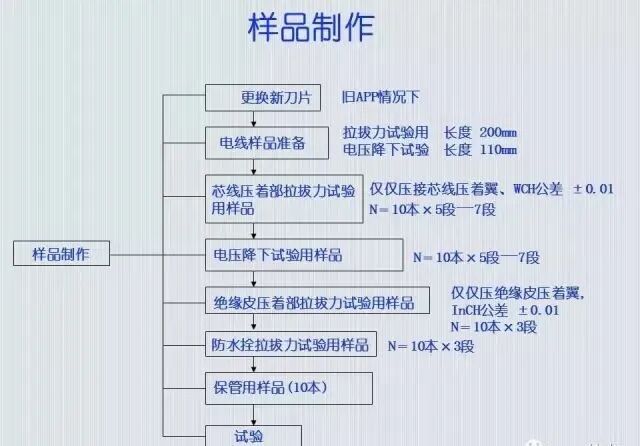

  1. B.对应端子/连接器供应商不能提供推荐压接参数的压接组合,我们可以参照如下验证流程制作压接参数,而且要验证记录都要保存好,用于应对客户审核及追溯!

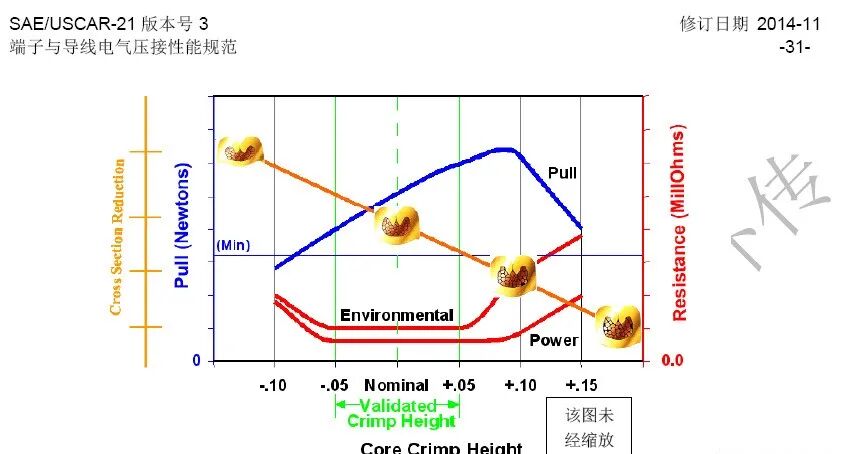

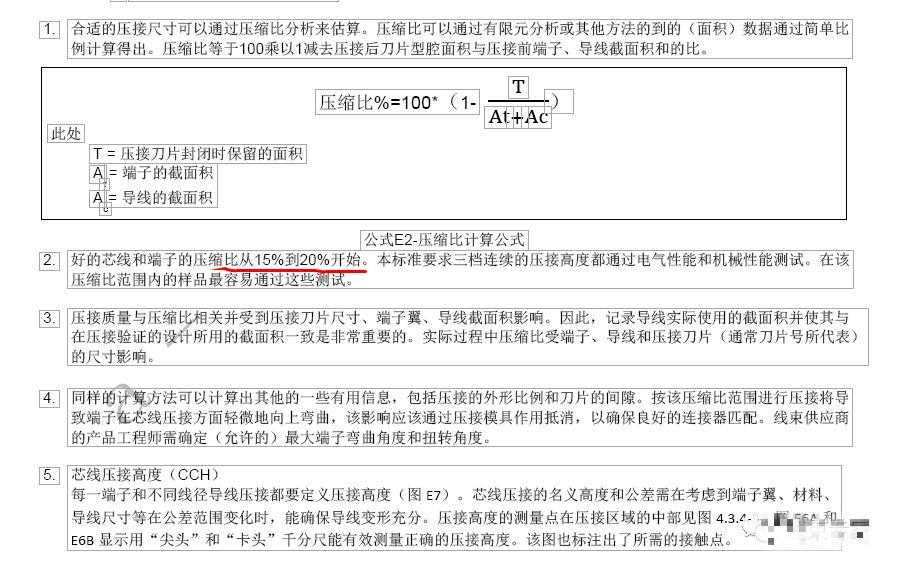

关于压缩比的标准定义在USCAR21有明确定义:截图如下
