接线端子的类型及功能介绍

一、什么是接线端子。

品牌：胜蓝

接线端子是实现电气连接的附件产品，在工业上分为连接器的范畴。随着工业自动化程度的提高和工业控制要求的提高及精确，接线端子的使用量逐渐增加。随着电子行业的发展，接线端子的使用范围越来越广，类型也越来越多。除了PCB板端子，还有五金端子、螺母端子、弹簧端子等。

二、接线端子的类型。

接线端子可分为UK接线端子、欧式接线端子、插拔接线端子、变压器接线端子、栅栏接线端子、弹簧接线端子、轨道接线端子、穿墙接线端子、光电耦合接线端子、端子（110、205、250、187）、圆环端子（OD2.2、2.5、3.2、4.2、2、6.4、8.4、11、13）旗型系列和护套系类、铜带铁带（2-03、4-03、4-04、6-03、6-04）等。

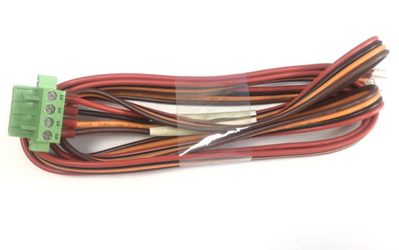

1、插拔式。

由两部分插拔连接组成，一部分压紧电线，然后插入另一部分，焊接在印刷电路板上。这种防振设计的底部机械原理保证了产品的长期气密连接和成品的可靠性。插座两端可以装配耳朵，可以大大保护接头，防止接头排列不好。同时，这种插座设计可以保证插座能够正确插入母体。插座也可以有组装扣和锁定扣。组装扣可以更稳定地固定在印刷电路板上，锁定扣可以在安装完成后锁定母体和插座。各种插座设计可以搭配不同母体的插入方式，如水平、垂直或倾斜印刷电路板，可以根据客户的要求选择不同的方式。具体可进入胜蓝科技产品网内了解，以及选择适合自己的产品，既可以选择公制线规，也可以选择标准线规，都是市场上最受欢迎的端子类型。

2、栅栏式。

它可以实现安全、可靠和有效的连接，尤其是在大电流和高电压的使用环境中。

3、弹簧式。

它是一种新型的弹簧接线端子，已广泛应用于世界电工和电子工程行业:照明、电梯升降控制、仪器仪表、电源和汽车动力等。

4、轨道安装。

采用可靠的螺纹连接技术、电子容断技术和最新的电气连接技术，广泛作用于电力电子、通信、电气控制和电源等领域。

5、轨道式。

采取压线和独特的螺纹自锁的设计，连接可靠安全。该系列端子外观设计美观，可配备短路板、标志、挡板等多种附件。

6、穿墙式。

采取螺杆连接线技术，PA66(阻燃等级:UL94，V-0)作为绝缘材料，连接器使用优质高导电金属材料。

H型穿墙接线端子能并排安装在厚度为1毫米至10毫米的面板上，并自动补偿调整面板厚度的距离，形成任意数量的端子排，隔离板能用来增加空气间隙和爬电距离。穿墙接线端子能牢固安装在面板上的矩形预留孔中，无需任何工具，安装极其方便。

H型穿墙端子普遍使用在一些需要穿墙解决方案的场合:电源、滤波器、电控柜等电子设备。绝缘性能好，保护水平高。用户只需直接在外部接线后便可工作，省去了不必要的接线步骤。改性尼龙(PA66)是UK系列接线端子的绝缘材料，可连接4mm2导线电压800V电流41A的电气连接产品。

三、什么是接线端的功能？

接线端子的功能是低压电缆，当电线连接到电气设备(通常是变压器、箱子和橱柜)时，连接金具。

接线端子的应用是为方便导线的连接，它实际上是一段金属片，密封在绝缘塑料中，两端都有孔可插入导线，用螺丝进行紧固或松开，如两根导线，有时需要连接，有时需要断开，就可以使用端子将导线连接起来，可以随时断开，无需将导线焊接或缠绕在一起，非常方便快捷。并且适用于大量的导线互连，在电力工业中有专门的端子排、端子箱，上面全是接线端子、单层、双层、电流、电压、普通、可断等。某些压接面积是为了保证可靠接触，并确保能通过足够的电流。

接线端子实际上是连接器的一种，是为了使导线的连接变得容易而产生应用的，其是密封在绝缘塑料中的金属片，两端有插入导线的孔，螺钉用于紧固或松开。例如，两根导线有时需要连接，有时需要断开。此时，可以用端子连接，随时断开，无需焊接或缠绕，方便快捷。
