端子与电线导体压接处和压接接点处横断面的要求

端子与电线导体压接处和压接接点处横断面的要求：

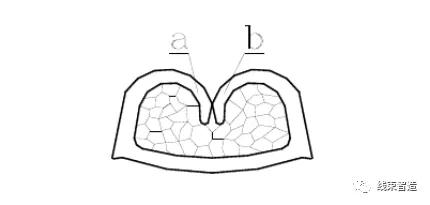

1、导体中所有单线的断面应呈不规则多边形，导体与端子相接部位、单线与单线之间应无明显缝隙，端子压接部位应包住全部导体。端子压接的卷曲部分a、b必须相接，且对称。

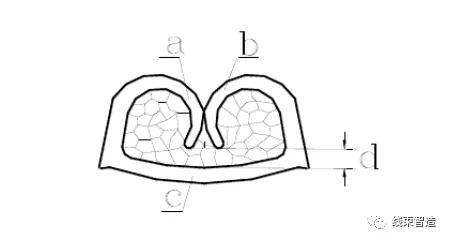

2、端子压接卷曲部分a、b端部距底部c的距离d不能够小于单标称直径的1/2。

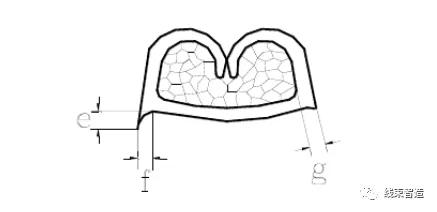

3、横断面底部两侧的毛刺高e应不超过端子压接后的厚度g，毛刺宽度f不应该超过g的1/2。

另外，端子与电线导体压接处和压接接点处横断面不允许存在下列任何一种缺陷：

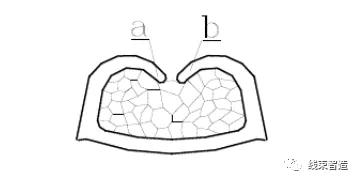

1、端子卷曲部分a、b之间存在缝隙。

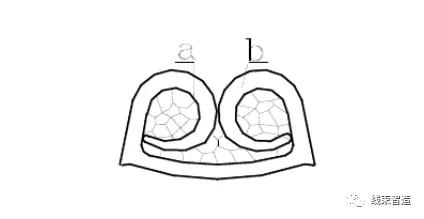

2、端子卷曲部分a或b的端部与端子其他部位存在相接。

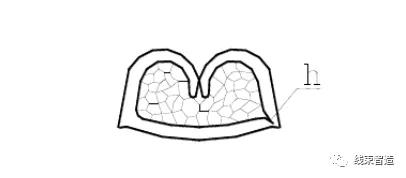

3、横断面上端子压接部位出现裂纹h 。
