新能源线束端子压接接收标准

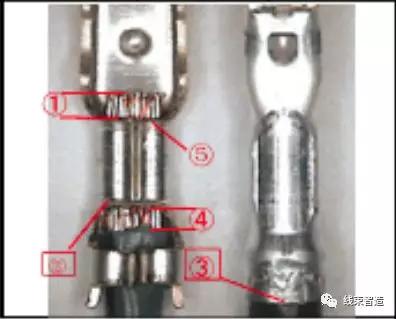

端子压接合格标准图：

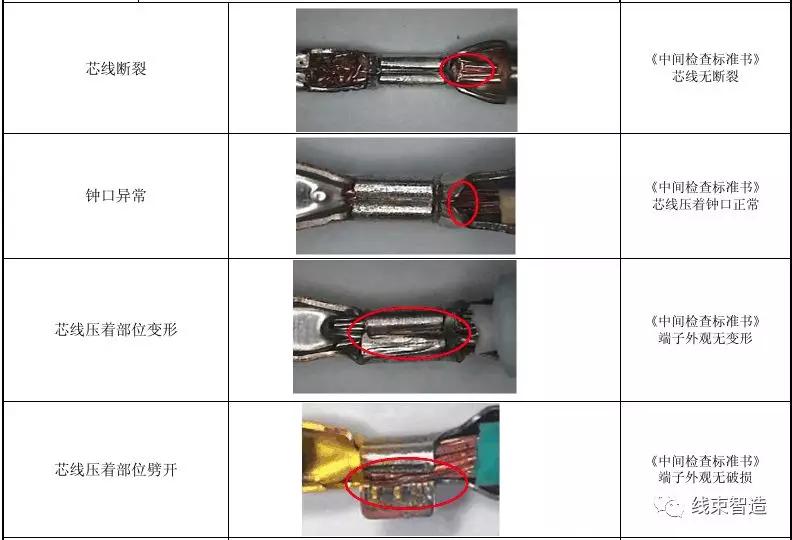

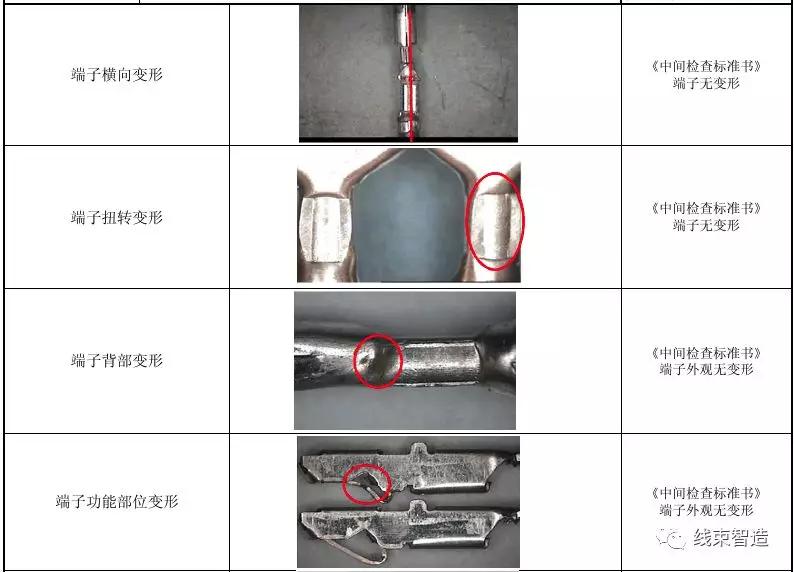

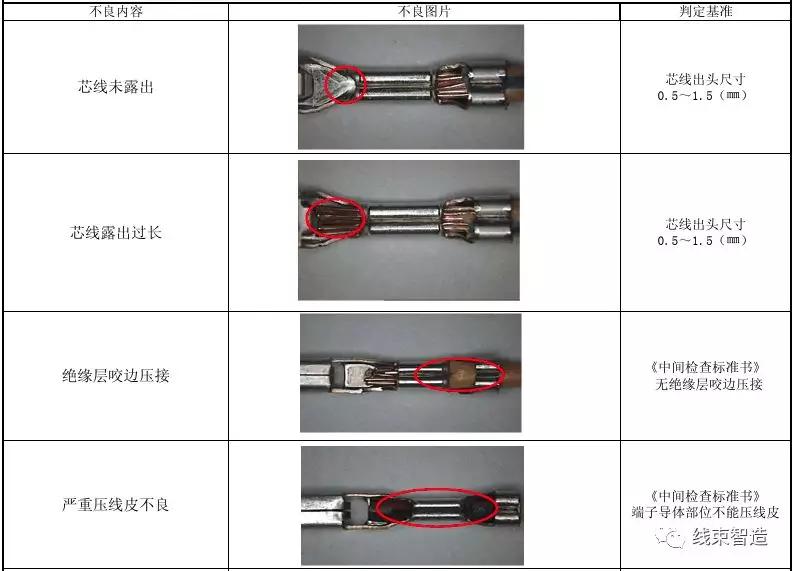

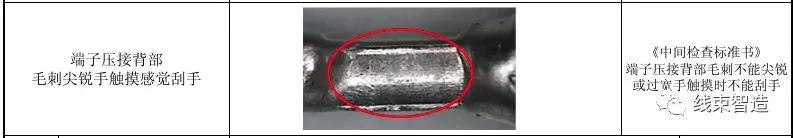

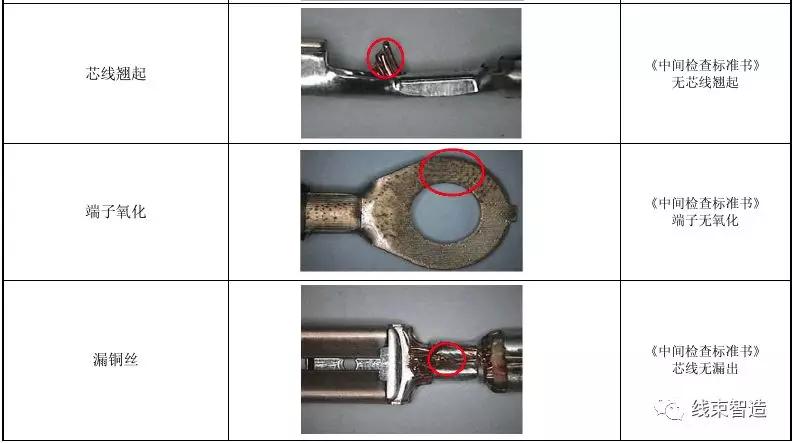

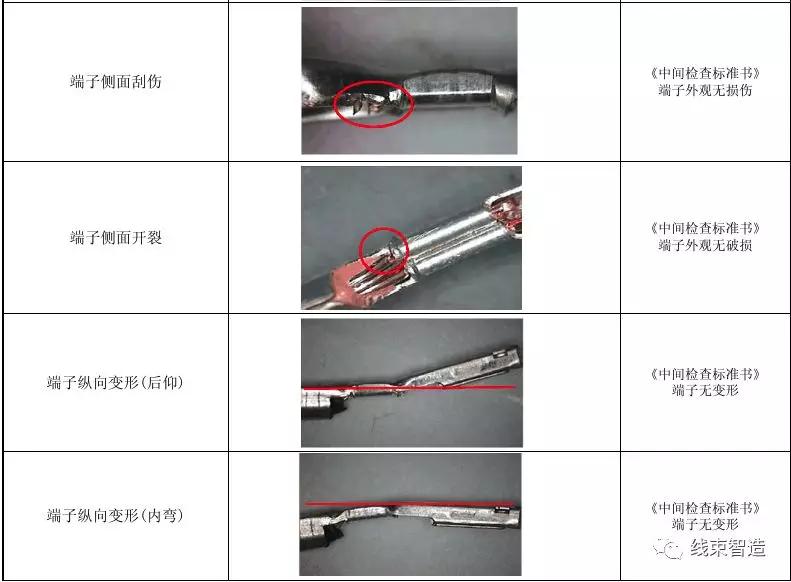

一、芯线压着部位：芯线在端子中位置适中且包容良好，WS部位经前端芯线露出①（0.5-1.5）mm，WS部位后端芯线露出④（0.5-1.5）mm；WS部位前端钟口尺寸⑤（0.2±0.2）mm，WS部位后端钟口尺寸②（0.4±0.2）mm；芯线及端子无氧化、外观无损伤变形；绝缘层无压着；背部压痕均匀正常；

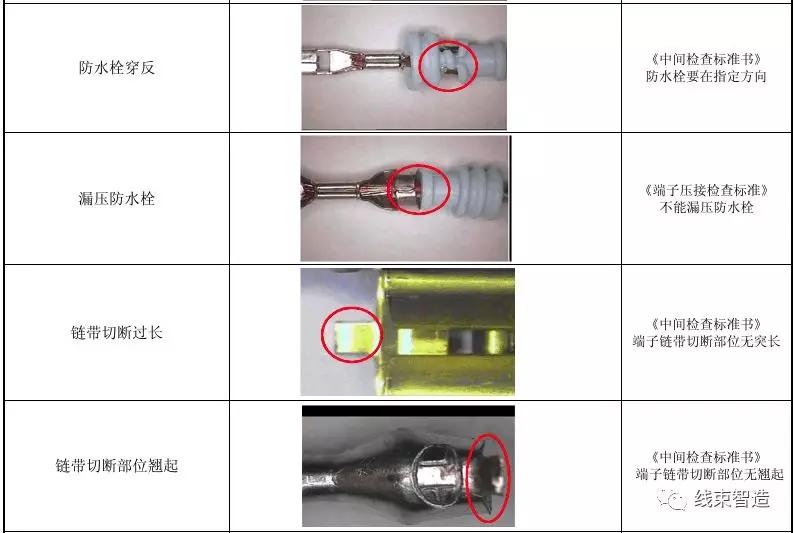

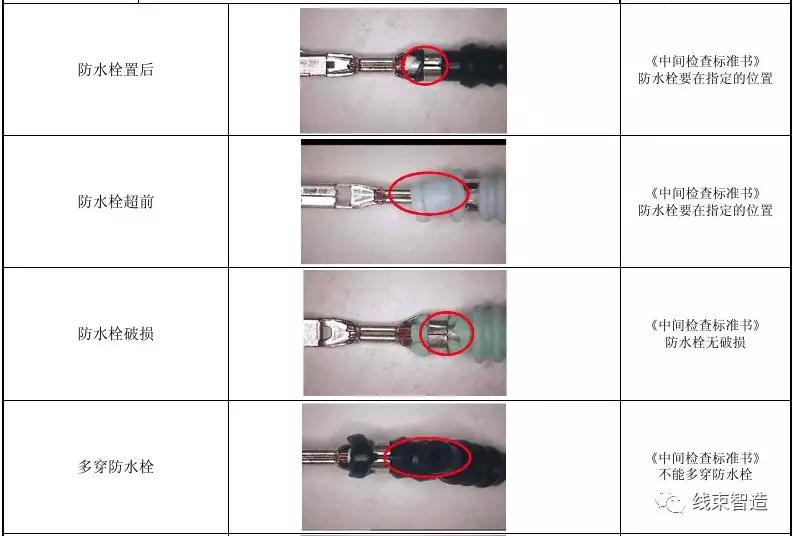

二、绝缘层压着部位：线皮包容良好，外观无受损，变形；端子链带切断部位最长不超过③0.5mm，且无翘起。
