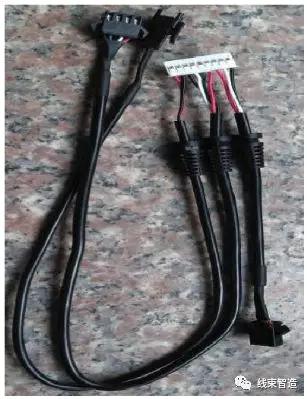

端子线QC检查作业指导书

注意事项：

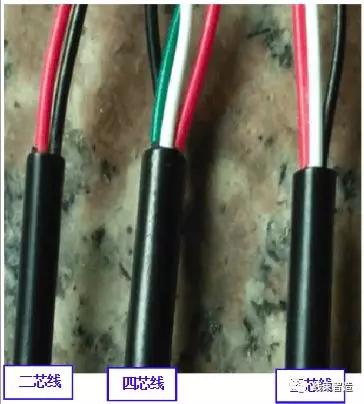

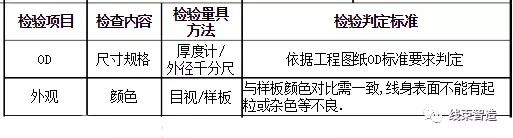

1.押出时要注意控制二芯线OD：3.0±0.15mm，三芯线OD：3.5±0.15mm，四芯线OD：3.5±0.15mm，线不能有偏芯不良；

2.押出线身表面不能有刮伤痕、起粒、杂色、脏污等不良。

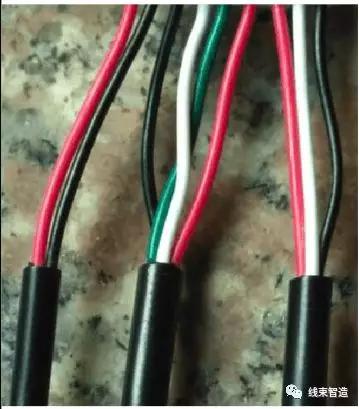

注意事项：

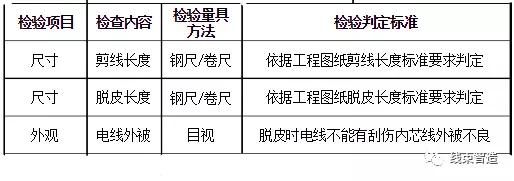

1.裁剪线长度必须在尺寸要求公差内，二芯线L＝400±3mm，三芯线L＝155±3mm，四芯线L＝400±3mm，脱皮尺寸25mm，线头要平齐；

2.裁剪线脱皮时保持工作台面干净，线材表面干净，无脏污、刮伤、内芯线外被无刮伤或破损。

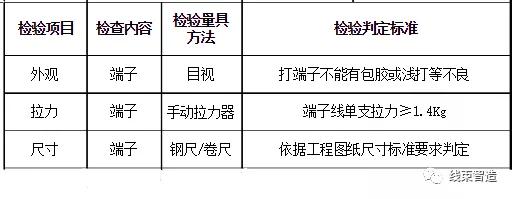

注意事项：

1.打端子时不能有深打(包胶)，浅打、打断铜线、打坏不良；

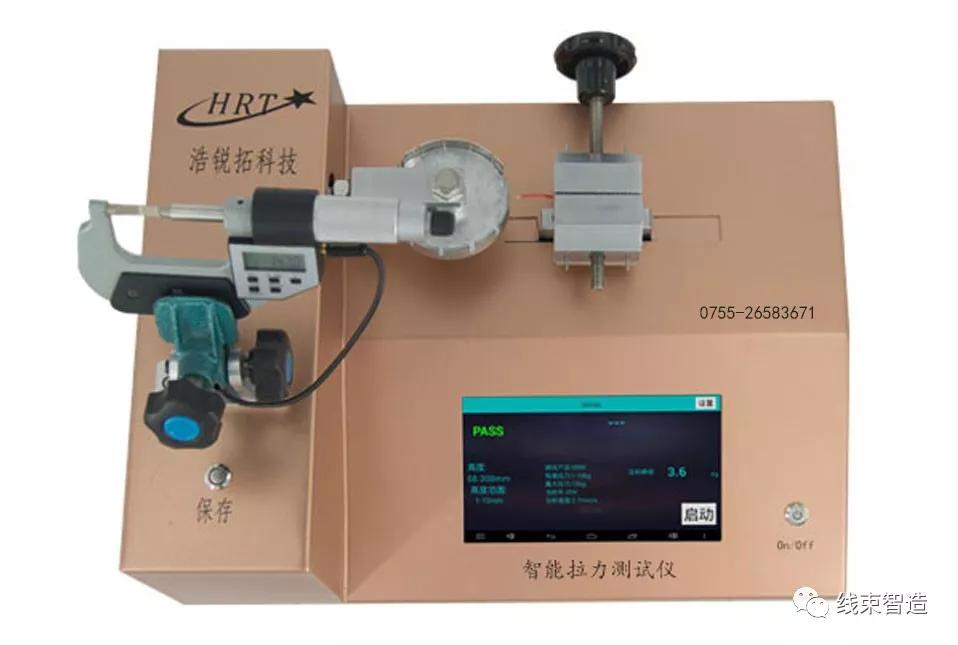

2.端子拉力：红/白/绿/黑线单根线拉力≥1.4Kg；

3.打端子时打坏不能剪线材，要剥掉端子，防止线材尺寸短不良；

4.保持线材表面干净，无脏污，无刮伤或破损等不良。

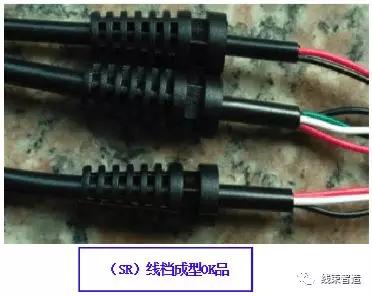

注意事项：

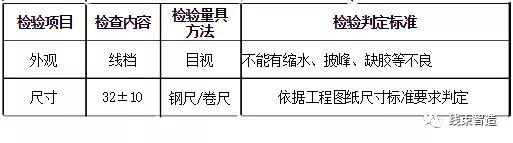

1.线档注塑成型不能有缩水、披锋、缺胶、变形等不良；

2.保持线材表面干净，无脏污，无刮伤、无破损不良。

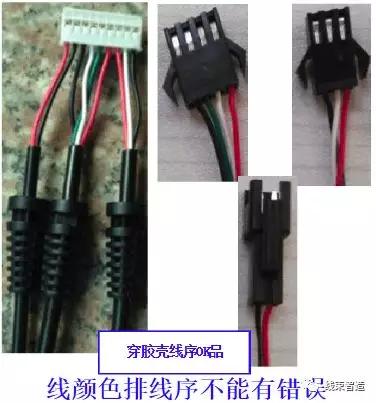

注意事项：

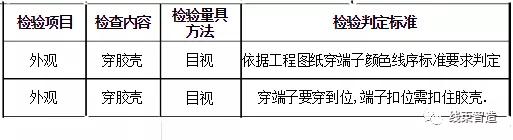

1.端子线穿入胶壳内线材颜色线序不能有穿反不良，不能有未穿到位不良；

2.端子线需一样长，不能有长短不一致不良；

3.穿胶壳前是否有穿入热缩套管；

4. 保持线材表面干净，无脏污，无刮伤不良；

5.目视检测可改用线序检测仪。

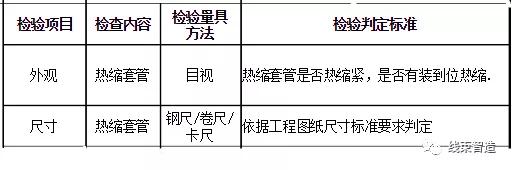

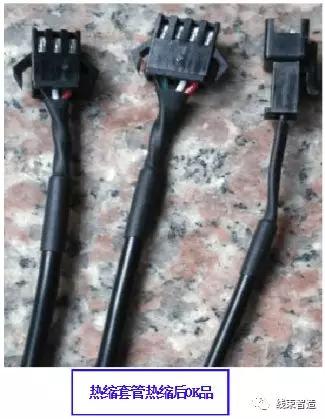

注意事项：

1.热缩套管热缩后是否有松动不良，套管是否有无装到位；

2.热缩套管是否有破损等不良。

注意事项：

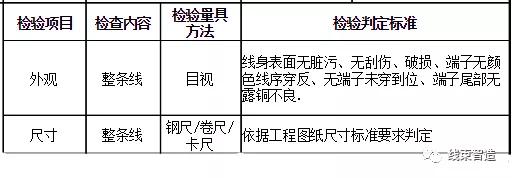

1.需经产线拉QC全检OK后，品管QC针对已全检外观及尺寸OK品，按AQL 二级抽样标准进行抽查；

2.线身表面要干净，无脏污、无刮伤、压伤、端子尾部无露铜丝等不良；

3.端子不能有未穿到位不良或颜色线序穿反不良。

注意事项：

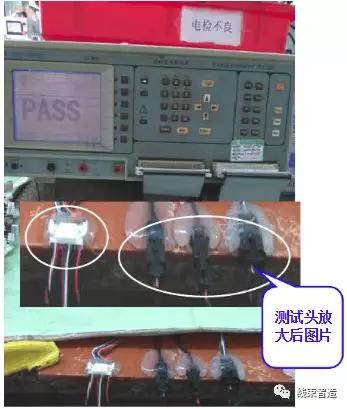

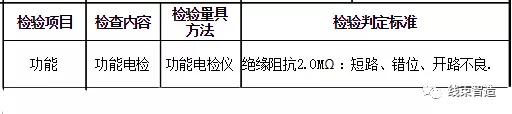

1.电检参数：绝缘阻抗2.0MΩ：短路、错位、开路等不良要挑出；

2.将Housing插头插入连接测试机相应的测试母座内，电检测试，随后听到机器的嘟声，然后看测试机屏幕显示pass，报警红灯亮为不良品；

3.电检出来的不良需标识隔离区分，将不良品放入指定的红色胶框内。

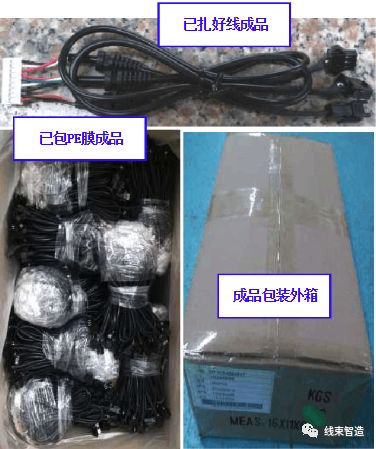

注意事项：

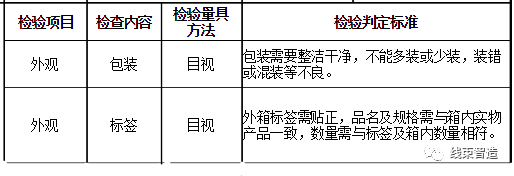

1.包装箱内产品不能有脏污，无其他杂物；每扎20pcs；

2.外箱需保持干净，无脏污，无破损，无压变形；

3.封箱不能随意，需封好尽量美观；

4.外箱标签按要求位置粘贴正，不能随意粘贴偏或歪斜。
