【线束】制图标准(新)

规范性引用文件

GB 10609.1 技术制图 标题栏

GB/T 14689 技术制图 图纸幅面和格式

GB/T 29106 汽车用低压电线束技术条件

QC/T 414 汽车用低压电线的颜色

Q/SQR.04.038 计算机机械制图规范

术语

01插接件

连接电器件与导线或导线与导线的连接器。

02线束

由一根或数根导线、外覆保护层、插接件、插接件端子、固定卡子、支架组成的连接电器件的线路总称。

03分支点

线束由一根分支出去的一根或几根线束中心线与主干中心线的交点，是线束尺寸检查的控制点。

04包扎

为保护线束，在一束导线的外面覆盖波纹管、布胶带、PVC胶带、电碳管或海绵胶条，这种状态称为包扎，对于胶带按包扎方式可分为点缠、花缠、全缠。

05支线

线束中电线的末端没有包扎的部分或单根电线。

06接点

电线与电线的连接点，又称为打卡点。

通用规定

01连接列表
①待定

连接列表是线束连接、导线规格及其路径描述的一个说明表格。

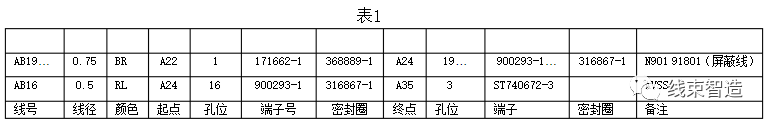

表格栏如表1：

表格栏的高为：8.5mm

表格栏宽从左到右依次为：线号21mm，线径16mm,颜色16mm，起点16mm，孔位16mm，端子40mm，密封圈40mm、终点16mm，孔位16mm，端子40mm，密封圈40mm、备注40mm。
②备注

线号：导线的地址标记，可以采用字母(最多2位)、数字(最多2位)或它们的组合，当为字母数字组合时字母必须放在开头。
线径：导线的截面积。
颜色：导线的颜色。G 绿色，R 红色，Y 黄色，Br 棕色，B 黑色，L 兰色， Gr 灰色，P 粉红色，Lg 浅绿色，V 紫色，O 橙色，W 白色，详细参阅QC/T414。
起点：导线从何插件起始。
孔位：导线在起始插件中位于第几个孔的位置。
端子号：匹配插件的端子号。
密封圈：匹配插件的密封圈号。
终点：导线到壳插件终止。
备注：导线类型。此项线型采用 规定第0层，字体采用4号HZ.txt。

02插接件
①插接件画法

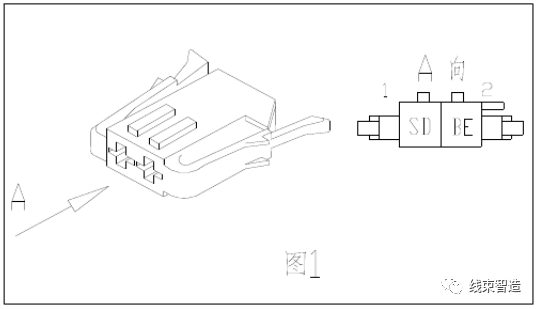

插接件视图方向如图1。

线束图纸仅画出实物A向视图表示插件孔位、线号、定位销。
线型采用 规定第4层；内部导线代号采用 规定第4层，字体采用2号HZ.txt，优先根据用电器端或线束插件上本身的孔位号来定义孔位，如无法给出时按照图1所示从左至右对插件编号。

②插接件的编号标志

插件的编号以A*(*代表自定义的数字)来表示，如插件有颜色区别需在插件编号后注明，如：A13(黑)，此项字体采用中5号HZ.txt，线型采用0层；

每个插件必须有相对应的插件名称、插件号(参见插接件编号规则)标注于插件旁，此项字体采用中3号HZ.txt，线型采用0层。

其中插接件号应包括插件相对应的护套号（CONN）、锁片号（PLUG）、护盖号（COVER）、及插件自带的卡钉号（CLIP）等，如果不标明则认为没有。

04线束
①绘图

线束主干、分支作图以 规定第4层线条画，分支点以直径2mm的实心圆表示，线束长度的标注以 规定第0层线条、第3号HZ.txt标注于线束支干一侧。
尺寸控制点以直径2mm的实心圆表示（此项标注以 规定第0层线条、当尺寸点与分支点重合时只标尺寸点）。

②包扎

线束包扎以在线束分支、主干一侧以直径为6mm的空心圆里面填以 规定3号HZ.txt大写字母区别：

D1表开口波纹管包扎、D2代表闭口波纹管包扎；V代表PVC胶带全缠、V1代表PVC胶带花缠、V2代表PVC胶带点缠；C代表绒布胶带全缠、C1代表绒布胶带花缠、C2代表绒布胶带点缠；F1代表无纺布胶带全缠、F2代表无纺布胶带花缠、F3代表无纺布胶带点缠；CA代表耐高温电碳管保护，CO代表单皮管保护；
（此项标注以 规定第0层线条、3号HZ.txt标注）；
注：如果同时用两种方式包扎（比如：用波纹管外加绒布胶带全缠）则两种包扎代号同时标注线束分支的一侧；不加注释则表示没有任何包扎。

③支线长度与走向

若没有特别说明，支线长度按照 GB/T 29106 标准执行，图纸上分支的走向必须能正确代表实物。

④接点
若没有特别说明，接点可根据工艺、装车工艺制定位置（遵照 GB/T29106 标准）。

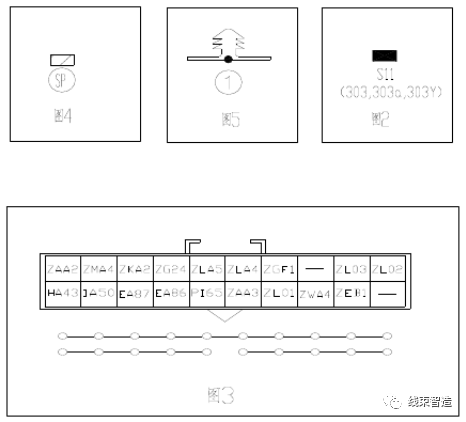

接点：用长为6mm、宽为3的实心矩形表示（见图2），只需标明大概位置具体尺寸可不注明。

如果线束采用接线器的接点方式，则必须给出A向视图，并对接点给予注明，如图3。

⑤波纹管

波纹管以能完全包住导线，且保证导线的直径不小于波纹管3/4为原则，线束波纹管的直径不再给予特别标注。

⑥屏蔽线、双绞线

屏蔽线、双绞线需在表1备注里面注明。

⑦海绵胶块

海绵胶块：用长为6mm、宽为3的空心矩形框填以斜线表示并用（采用 规定的第4层线条），需用尺寸标明位置（此项标注以 规定第0层线条、3号HZ.txt标注）。

⑧线束卡、橡胶件、水管、接头

线束卡、橡胶件、水管、接头、线束盖板、继电器、保险丝等线束上的附带物，以其形状示意图画表示。
以直径为6mm的空心圆里面填以数字给予类型区别（格式同包扎方式）。

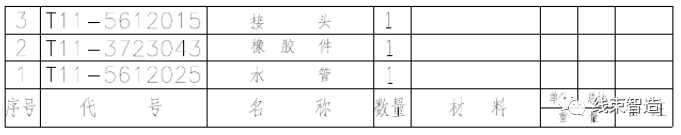

以明细表的方式注释数字对应的零件名称、零件号。

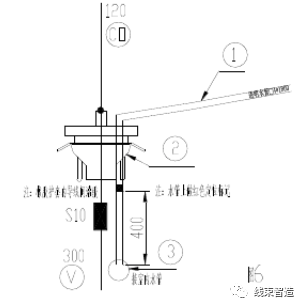

（图6）

标注以Q/SQR.04.038规定第4层线条，字体采用 规定第4号HZ.text，见图（6、7）。

⑨
标签
标签的表示用长为6mm、宽为3的空心矩形框表示，并用Q/SQR.04.038规定3号HZ.txt大写字母N.P进行标识（见图7）。

（图7）

04技术要求

线束上如灌胶、标记等技术要求应直接在图纸上体现（见图6），其余技术要求沿用现有格式。
05比例

线束图为示意图，此项不予标注。
图框参照Q/SQR.04.038规定。

UG线束制图

参照UG制图规范。
