线束温升测试，连接器温升试验，插头温升标准依据GB2099.1、GB16

一、概述：

本温升测量仪是根据GB4706.1，GB2099.1，GB16915.1等标准相关条款要求和客户提供的技术要求设计的，专门用于检测各种零部件或产品中某点的温升，该测量仪外型美观，体积小，布局合理，测量精度高，使用维修简单方便等优点。

二、结构：

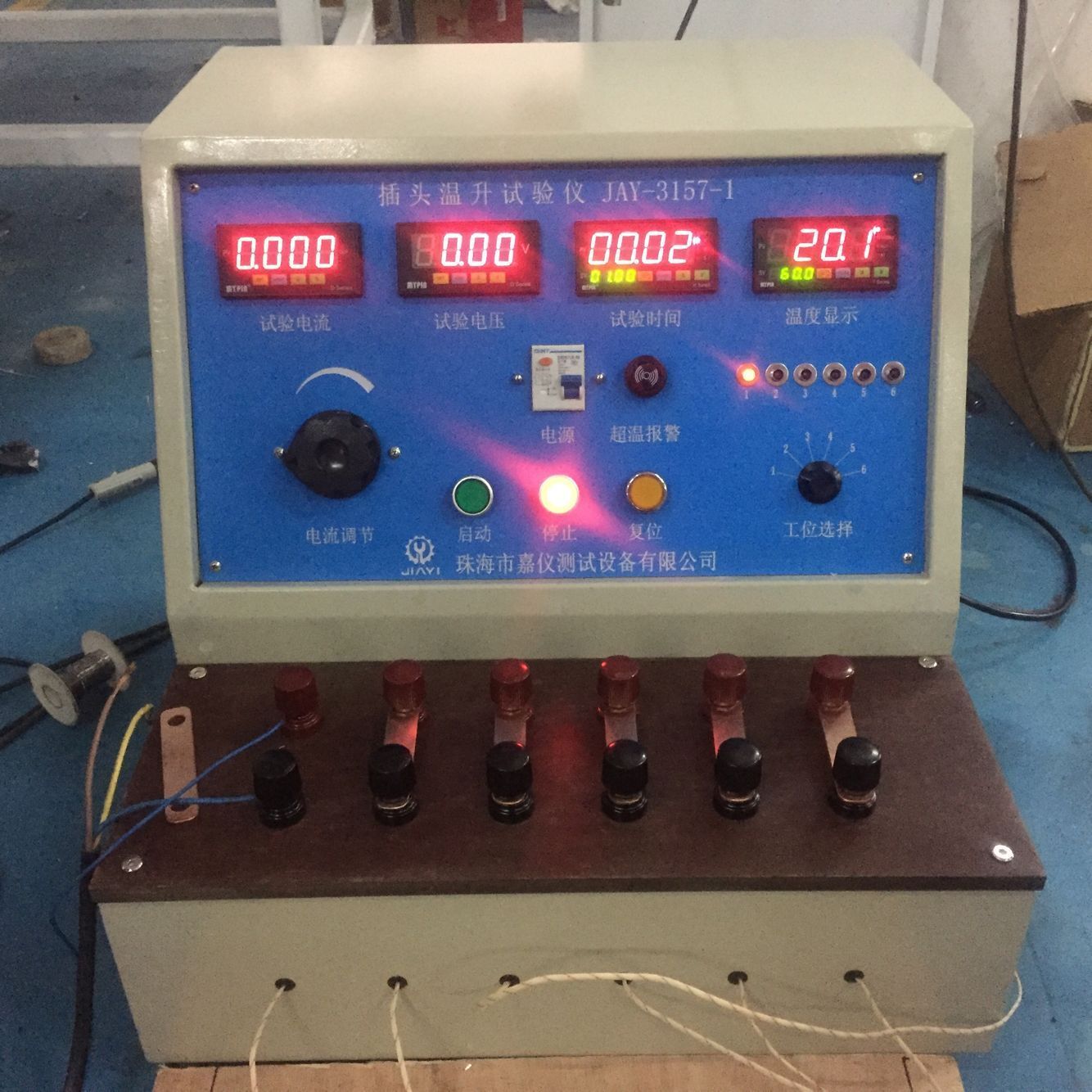

采用台箱式结构，铝合金型材作框架、喷涂侧板组合。正面为控制面板，采用铝板蚀刻工艺并着色工艺而成，外型美观，经久耐用。上有电源开关、产品通电电流显示仪表、温度仪表及传感线插座、定时器、负载电源输出开关、状态指示灯、电流输出及停止按钮、电流调节旋钮、电流输出接线柱等，

三、主要技术指标及使用环境：

1、使用电源：带地线单相AC：220V±10%／50Hz；

2、仪器功耗：≤500W；

3、电流量程：1～40.0A可调；

4、数显电流值：精度±0.5%FC±2d；

5、数显通电时间：量程0～99.99s～99.99m～99.99h可选择，时间到达报警；

6、使用环境温度：+5～+40℃、湿度： ≤90％RH、无剧烈摇动、尘埃、无电磁干扰、爆炸性、腐蚀性空气的场所。

7、外型尺寸：宽（550mm）×深（360mm）×高（230mm）

8、重量：约20kg

四、试验方法及步骤：

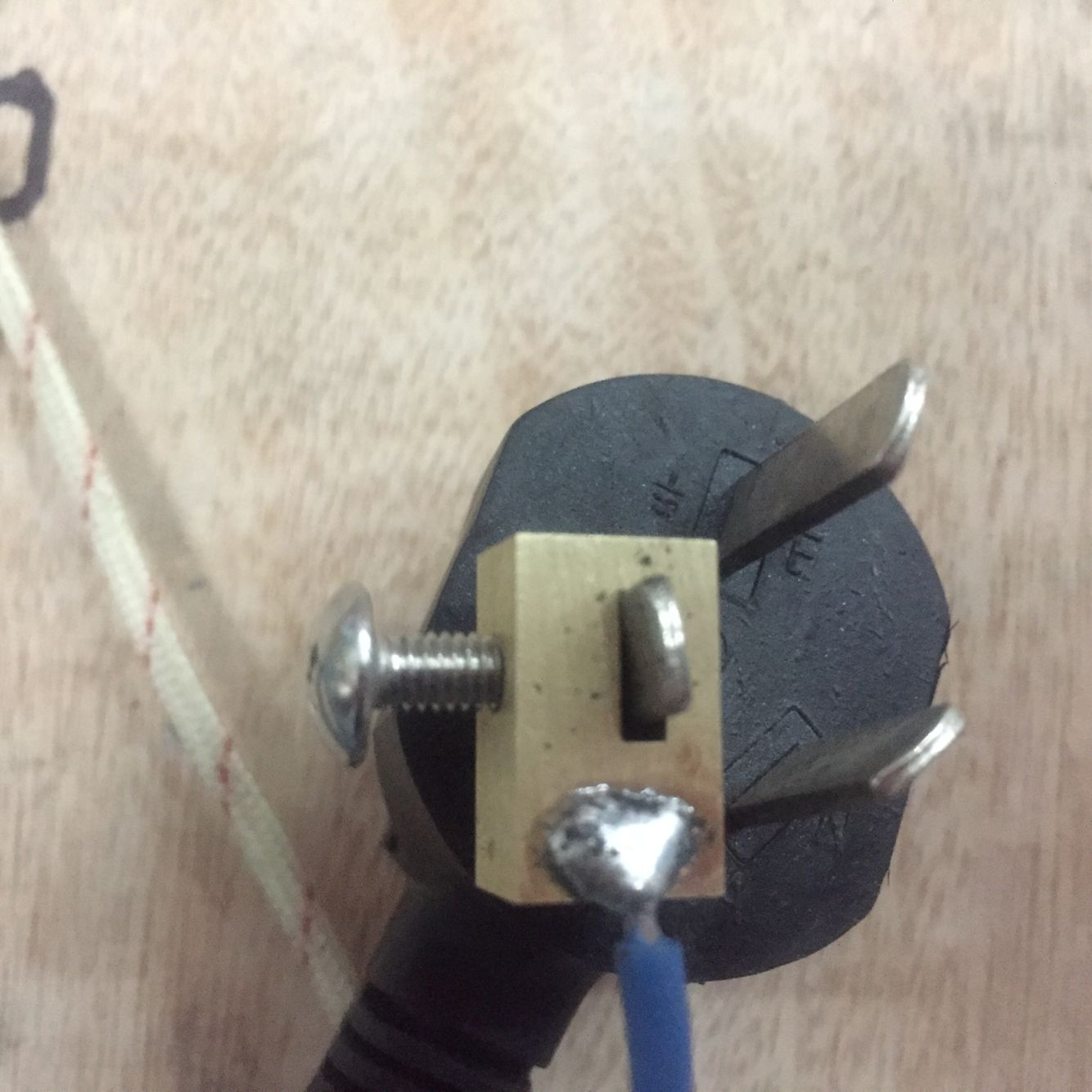

1、红、黑端子为电流输出/输入端，与测试开关的两端可靠连接，并将需要测量温度的点与对应热电偶连接。

2、打开电源开关，按下测试键之前确保电流调节旋钮逆时针调到底；按下测量按钮，慢慢顺时针旋转电流旋钮，达到电流表显示为测试电流值。

3、连续通电1小时以上（本机自带可预置的定时器，达到规定时间自动报警），观察对应热点偶的温度，算出温升值。

4、按下停止按钮，测试完毕。
