请逐条排查压接不良的原因

发布时间:10/25 —— 2021 818

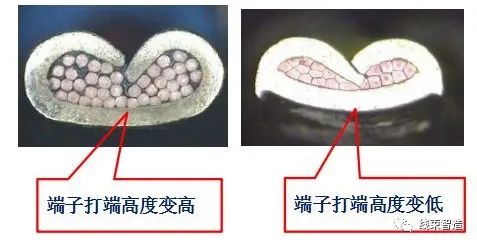

不良原因

1.端子未处于下刀片的正中央而是向左、右侧倾斜。

2.模具的端子移送器输送端子到打端位置时,移送器的弹簧张力太弱或太强,没有将端子传送到扁顶头的准确位置引发不良。

3.位置调节丝的磨损导致端子送不到位。

4.压接器和下刀片的中心错位导致不良,同时还会导致刀片磨损,使压着痕过深。

5.刀片磨损的原因。






线束未组装到位

包括

1.端子深打:压芯区域压到线皮、芯线长度过长导致端子变形。

2.端子浅打:外皮或芯线没有压到指定的区域。



不良原因

1.芯线剥皮长度过长或者过短。

2.压接时线材放置的位置不对。

 0 (3).jpg

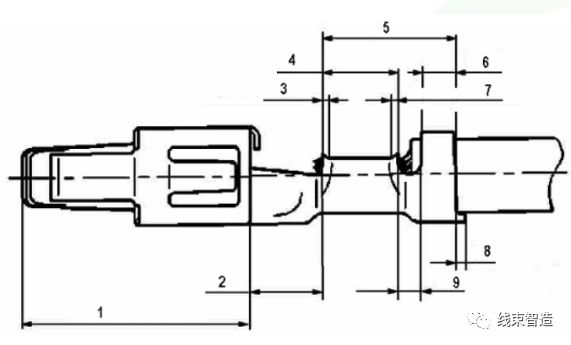

切断口不良

不良原因

1,端子的切断部没有处在正位置,而是更突出或更向里。

切断口太长时导致插盒子不到位、挂盒子。太短时导致伤端子。

2,端子切断时切断部会出现粗糙的不良现象。

原因:切断面被磨损、绝缘扁顶头末端磨损、切断面和扁顶头有缝隙。

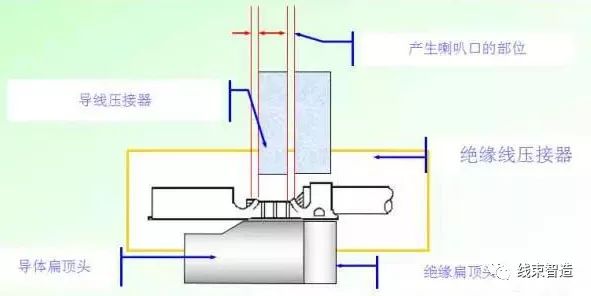

喇叭口不良


不良原因:端子和压接器的位置错误导致喇叭口未形成或形成太大。



 0 (1).jpg


端子仰 & 端子勾不良


不良原因:端子未处于扁顶头的正位置或者扁顶头和支撑台没在正位置。




芯线松散不良


不良原因:线缆上剥下绝缘层的处理或集束过程中芯线松散,所有线芯没有完全封闭于压接区。



0 (2).jpg




压皮区不良


包括:外刀锁口刺破绝缘层、外刀锁口未完全抱住线材、锁口两边不对称。

不良原因:刀口不匹配;压接高度不合适。



传送距离导致不良


原因:抓手不到位、抓手被磨损导致的传动不良。
