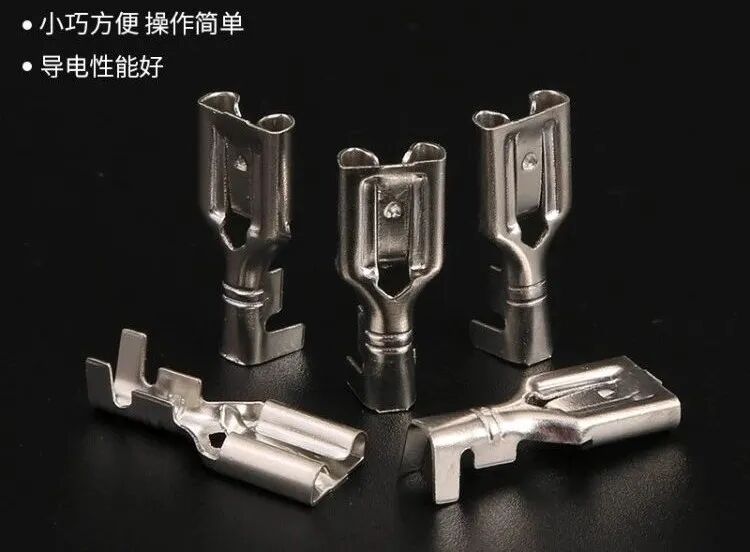

【端子】全自动端子机 · 剥线压端子作业标准

发布时间：10/27 —— 2021 1671

作业标准

1.功能：电线定长短切断、两端剥皮、一端压接一端沾锡；

2. 作业效率：最高3000条/小时 (最短设定) ；

3.电线规格：AWG#30~#18；

4. 剥皮长度：1.0~25mm；

5. 压着机：1.5T；

8. 电子控制及各种制程不良状况检出；

9. 电源220V单相3A及1个马力空压机。

作业顺序

1. 确认线卡指示；端子/ 模具确认

2. 找专用模具

3. 将模具装在压力机上：用杠杆将模具固定在压力机上

4. 找专用端子

5. 端子轮固定在压力机上

6. 将端子安装到模具

7. 电源开关，红色按钮，需要镀锡把锡炉打开

8. 显示器操作：

按照图纸输入作业要求-线径，长度，脱皮…

9. 打端位置 /高度调整：

① 打端位置及高度调整

② 高度值调整

10. 样品外观检查：

① 样品外观检查(长度，线色，线径，端子相异)

② 检查芯线漏出，不良端子等

11. 打端高度/拉力检查：

① 使用拉力测试机

② 测定方法：参考附加内容

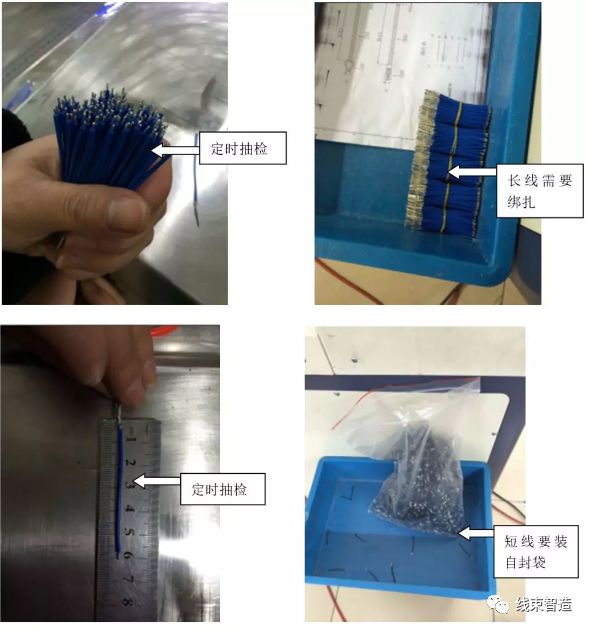

12. 外观自主检查：

① 按时抽样检查

② 检查沾锡，端子是否良好

13. 记录管理：

作业完毕填写裁线记录，填写后放在机器侧面指定位置

作业时注意事项

1、机器开动时禁止把手放在刀片或压轮上。

2、调整高度时把导线盘，绝缘线盘先稍微用力，然后再加大力度

打端时重点管理项目

确认部分：

√ 确认作业指示书或是作业管理表上的电线线种，线经，线色是否同一。

√ 调整刀片后确认是否有芯线切断，线皮伤痕及脱皮长度

√ 切断面外观参考上记 “电线脱皮不良类型”

打端高度测定顺序

① 首先确认要测定的电线 “线径”和 “允许固定力”

② 拉力 “允许固定力” 异常时测定已完了，及时停止测定

③ 绝对不能把微调回转 (可把粗调回转)

注意事项

清除机器上之皮屑或端子屑，请用不锈钢摄子摄取，勿用空气枪清除，以免皮屑与端子屑吹入机器活动零件内造成零件磨损或机器故障

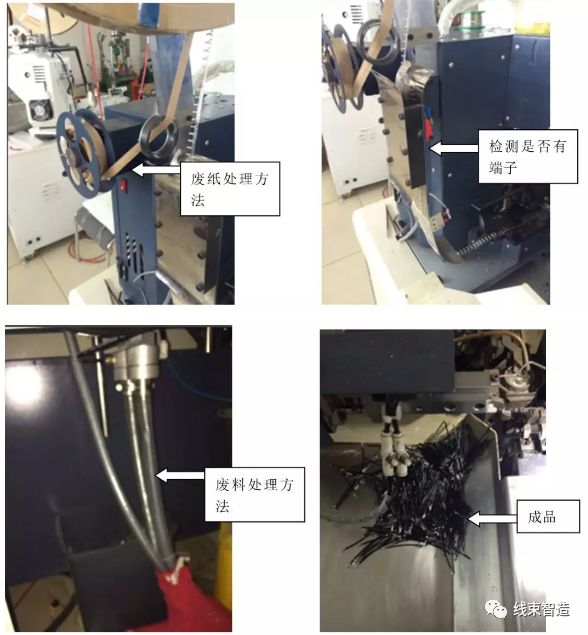

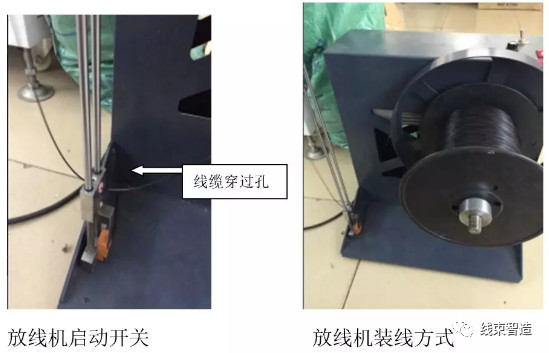

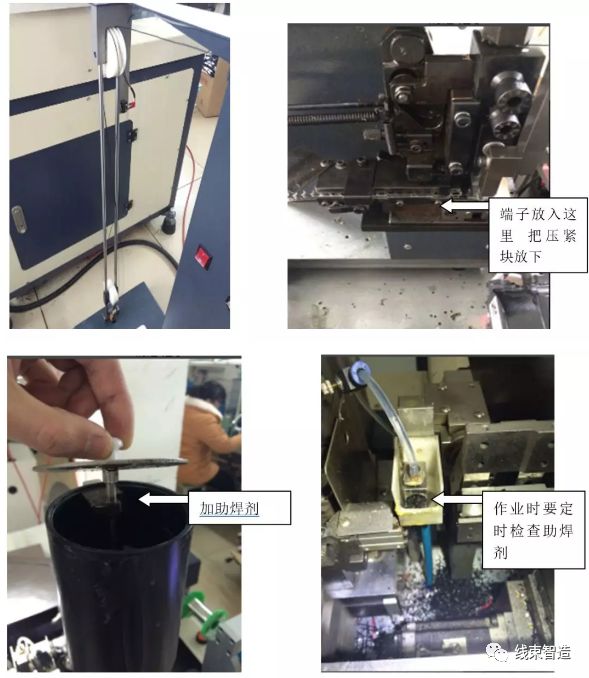

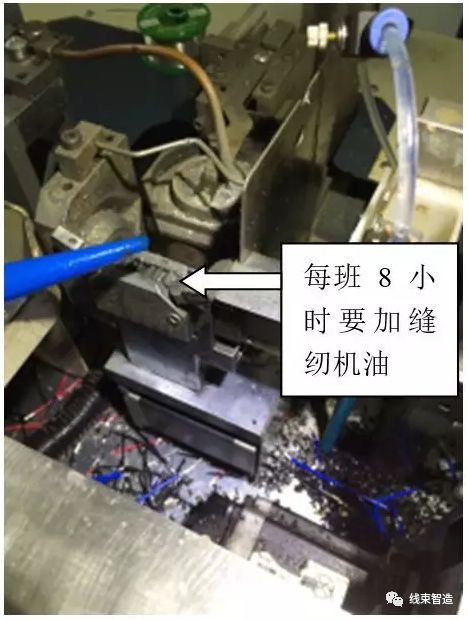

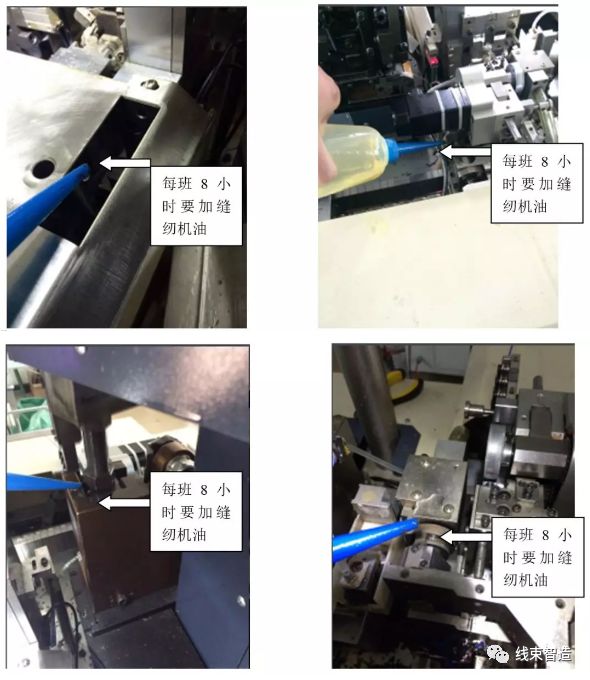

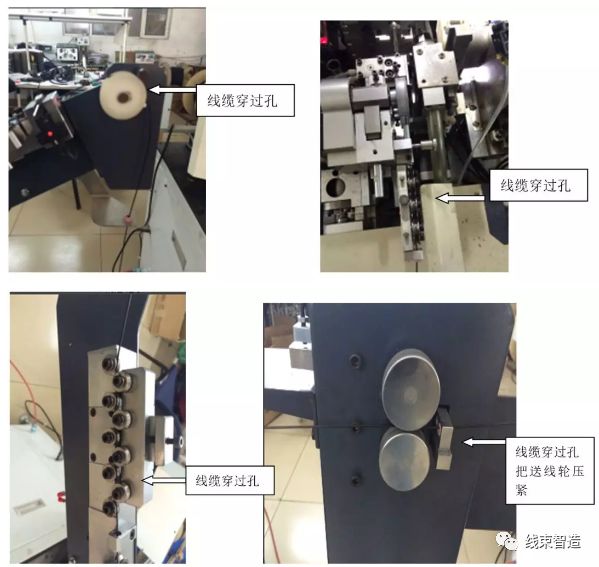

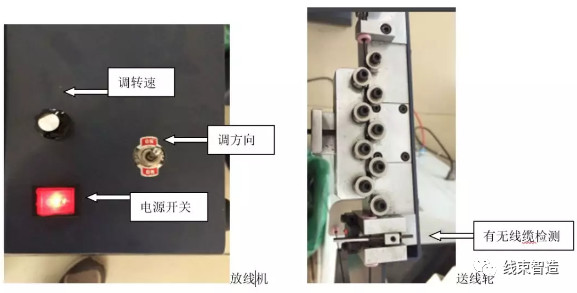

操作图片
