半自动端子机的调试维修方法介绍

端子结构介绍：

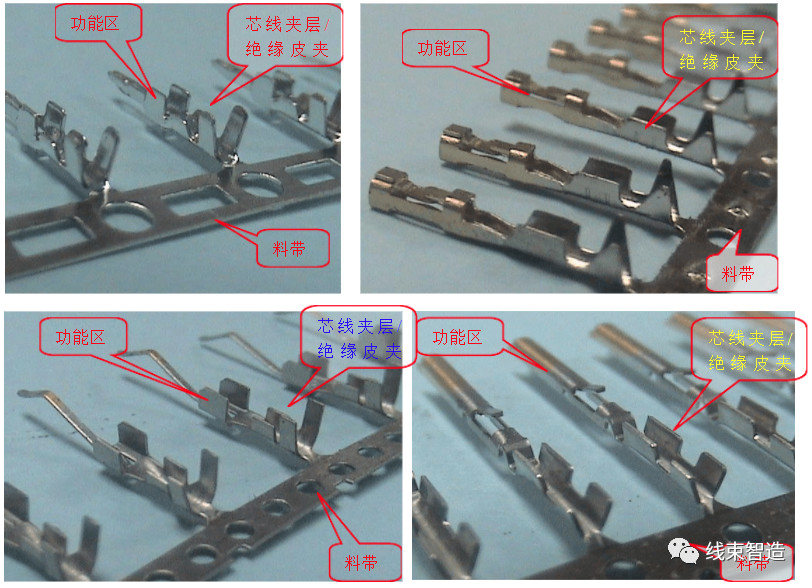

以上列举了四款不同料号的端子，比较每个端子都是由功能区和芯线夹层/绝缘皮料带组成。

端子组装图示：

端子组装时，刀模只负责将夹片铆合线材即可，功能区保持原有形状不变。

端子铆压原理：

（一）半自动端子机刀模结构：

二.各部分结构功能介绍：

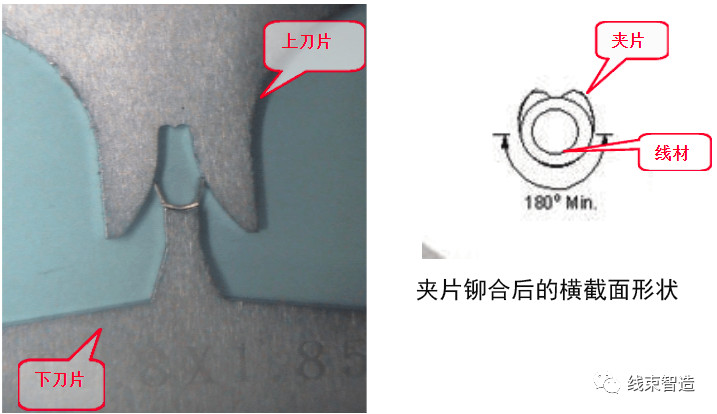

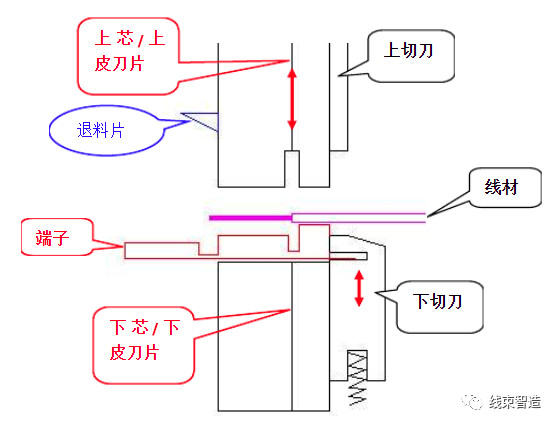

1.刀模上模冲头由上切刀/上皮/上芯组成；上芯/上皮刀片往下压负责将端子夹片铆合拢，上切刀负责将下切刀顶下去；

2.下模由下切刀/下芯/下皮组成；下芯/下皮负责配合将端子夹片铆合拢，下切刀与下皮配合将端子料带剪断；

3.退料片负责将卡在上刀片内的端子挡下来；

4.送料底板负责端子进料时保证端子平行进入；

5.送料机构负责铆完一个端子后向刀模再送进一个端子，自动进料。

（三）工作原理：

装端子时先将端子送至下刀片正上方，将剥好皮的线材比好打包高低放入端子夹片内，踩下端子机脚踏板，刀模上模冲头向下铆压，将端子夹片铆合拢包住线材铜丝和绝缘皮，同时切断端子料带；上模冲头回上去，退料片将已铆好的端子从上刀片R内挡下来，上冲头带动送料爪送一个端子到下刀片上方，刀模停止动作做好第二轮铆压动作准备。

（三）调试安装

1、刀片认识

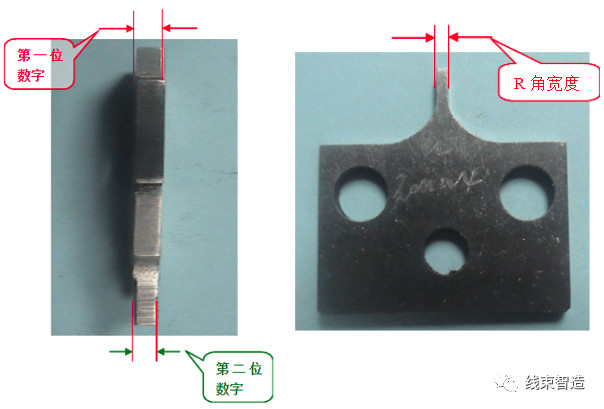

下芯与下皮刀片外形一致，无明显区别，只有单依靠识别刀片上标示的数字来区分。

规格识别：3.0X1.4

第一位数字3.0代表刀片厚度3.0mm，第二位数字1.4代表刀片R角宽度。

2、刀模调试（在机台上调试较为简便）

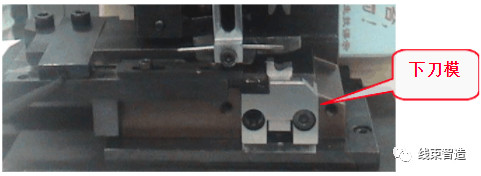

① 装下刀模刀片。

关闭端子机电源开关，拆卸上下刀模刀片，将要更换的下芯/下皮刀片和下切刀装上，锁紧锁下切刀螺丝，然后用扳手按下切刀芯检查下切刀是否可以灵活弹动。

② 调整送料盖板及底板位置。

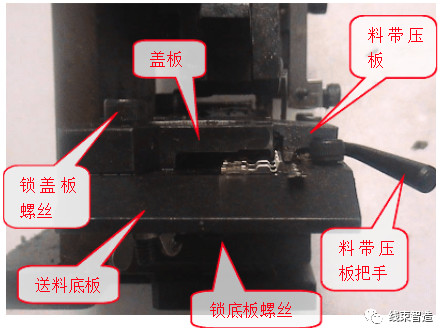

升起料带压板把手，扭松锁盖板螺丝，将端子按下图指示方式（盖板边缘卡住端子芯线夹片和绝缘皮夹片之间），装入端子，调整好盖板位置锁紧盖板螺丝。

盖板调整标准：升起料带压板，端子在盖板内左右能灵活的推动，但不能前后摆动，放下料带压板端子料带应拉不动。

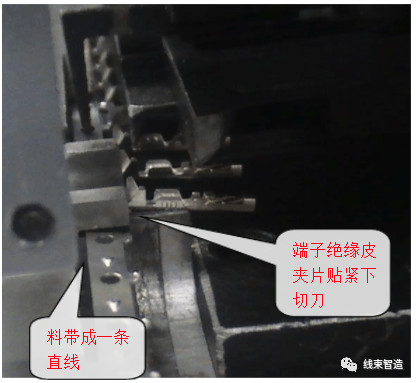

松开锁底板的螺丝，根据端子调节送料底板位置，端子绝缘皮夹片贴紧下切刀且料带成一条直线。

③ 调整送料爪位置。

升起料带压板把手，手工送端子将端子对准下刀片中心，放下压料板，调整送料爪尖前后位置与端子料带孔同在同一直线上，接着调节送料爪调节钮将送料爪调到料带孔内。

送料爪位置调节方法：扭松送料调节锁紧螺丝，扭转送料调节旋钮：

按红色箭头妞：送料爪往左移；按绿色箭头扭：送料爪往右移；

注意：送料爪尖送料到位时不可超出送料底板右端尽头，而导致爪尖悬空，这样会导致送料不稳定。

另外：送料调节锁紧螺丝内有三个螺纹孔，如装某一个螺丝孔位置不够，导致送料爪调不到合适的位置，可更换螺丝孔位以达到调整到合适位置的目的。

为保证端子机送料时每次只送一个端子，需将端子料带盖板盖住多余的料带孔，送料爪左侧只保留一个料带孔的位置，阻止送料爪与其他的料带孔接触。

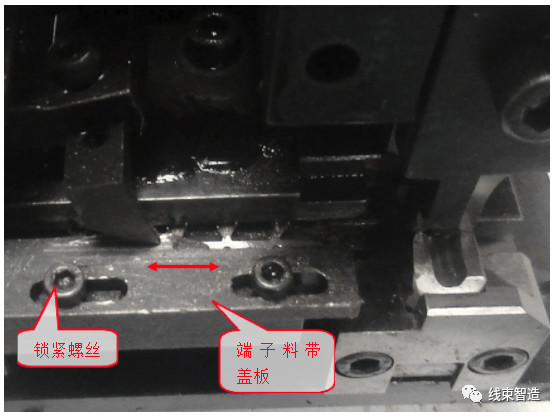

端子料带盖板调节方法：松开两个锁紧螺丝，左右直接推动料带盖板。

④ 开机试铆检查送料。

打开电源开关，踩下脚踏板查看送料状况，若偏移则及时适当的调整送料爪位置，调整方式同上。

⑤ 安装上刀片。

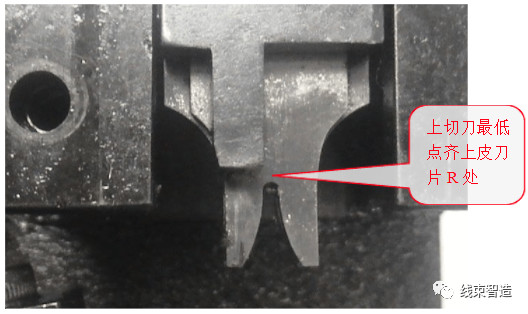

关闭端子机电源开关，将上芯/上皮/上切刀依次装上，调整好上切刀位置锁紧锁上刀片螺丝，（上切刀最低点对齐上皮刀片R处）

⑥ 手摇转主轴检查刀模配合度。

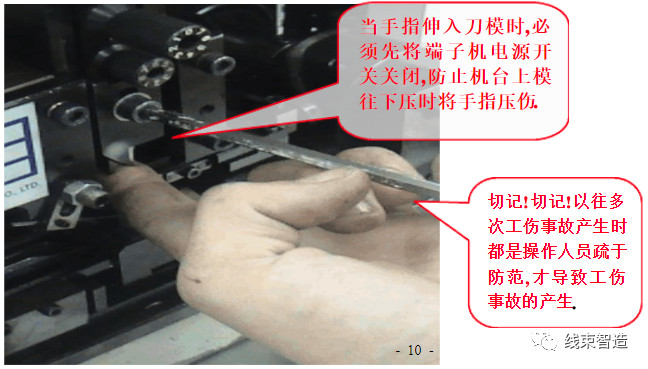

用手指伸到控制电箱后面圆孔内手动按红色箭头方向压下离合器伸出的长螺杆，用活动扳手卡住机台背面主轴，按红色箭头方向手动摇转主轴，同时边检查刀模铆压状况。

检查以下项目：

1.上皮刀片侧面贴紧下切刀侧面，上皮又不能压到下切刀上；

2.上芯刀片不能压到厚薄规上；

（如有以上两项不良，则松开刀模底锁厚薄规的螺丝，将厚薄规作前后调整。）

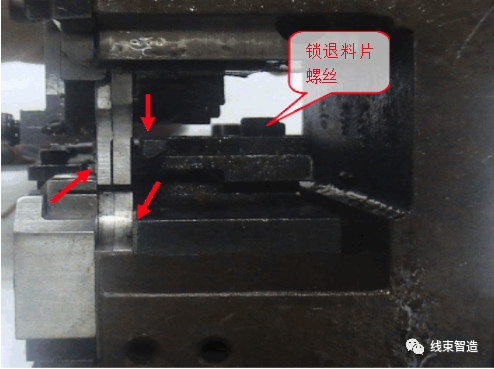

3.上刀片不能压到退料片上；（如上刀片压到退料片则松开锁退料片螺丝将退料片位置往里面调整）但退料片又要贴紧上芯刀片。

4.摇转主轴能够很轻松的完成一圈动作无任何其他卡机阻力，摇到听到机台内发出清脆的一声“咔嚓”声表示已到位。

（如果没有以上1/2/3项不良仍不能很轻松的摇转一圈，则将端子机总高度调节钮调高几圈再试，直到可以摇转一圈为止。）

总高度调节方法：

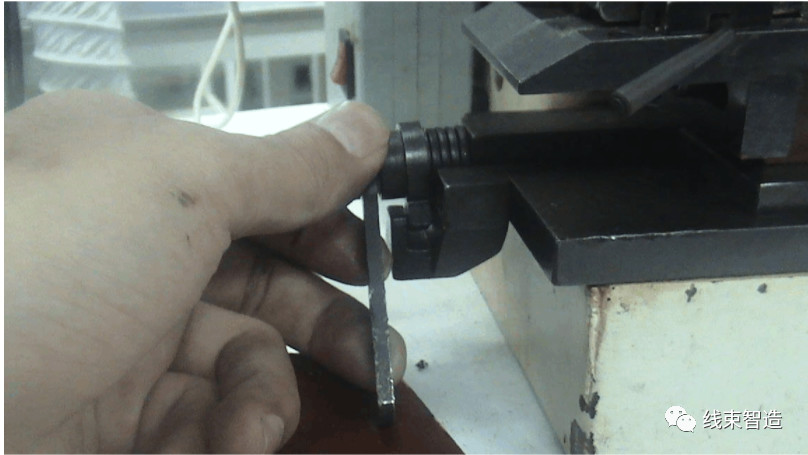

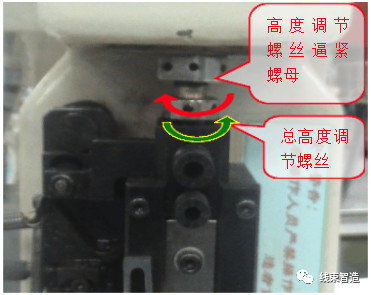

先用活动扳手扭松高度调节螺丝逼紧螺母，将3mm内六角扳手伸入总高度调节螺丝周围的小孔内：向红色箭头方向扭：总高度调低；向绿色箭头方向扭：总高度调高。

⑦ 调高度。

打开电源开关，将剥好皮的线材伸入到刀模内端子上，根据压着标准比好压着位置，踩下脚踏板铆压端子，用卡尺量测铆出来的端子高度，用量测的高度比对《端子

压着规范》高宽度表的差异来调整高度。

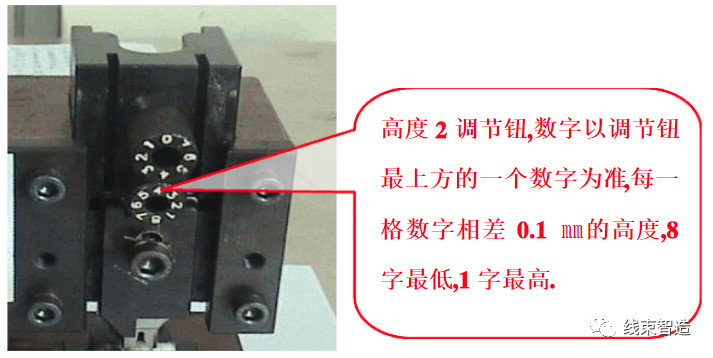

高度不在范围内则调整高度：调高度时先调整总高度调节钮将高度h1调到符合压着规范标准，然后关闭电源开关，将左手食指伸入刀模往上顶住上刀片，右手将h2调节钮向外拔出旋转到相应高度的刻度，将上刀片向上顶紧，锁紧上刀片螺丝。

半自动端子机刀模拆卸方法：

左手将刀模扳手向上扳起，然后向左端拔出，将刀模往左端移出即可直接取下。
