【汽车线束】汽车标准：全球EMC试验标准汇总！
发布时间：11/20 —— 2021
398

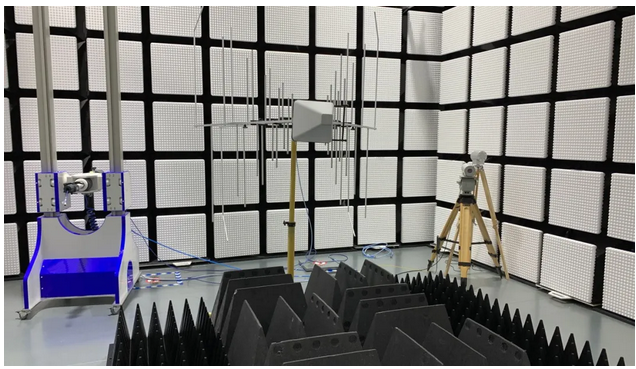

EMC测试是汽车整车或零部件开发过程中常常涉及到的测试内容。EMC测试的主要目的是确保车辆或零部件在其工作的电磁环境中能够不受影响正常工作，同时也不对其他部件或系统造成电磁干扰。EMC测试一般可分为电磁骚扰测试EMI（Electro-Magnetic Interference）和电磁抗扰测试EMS （Electro-Magnetic Susceptibility）两大类，前者确保不影响其他设备，后者确保不被其他设备影响。
了解EMC的各项测试最关键的地方就在于确认三要素：干扰源、敏感设备、以及耦合路径。国际标准：如IEC（国际电工委员会）、CISPR（国际电工委员会无线电干扰委员会）、ISO（国际标准化组织）等。国家或地区标准：如SAE（美国汽车工程协会）、GB（中国国家标准）等。企业标准：各个整车厂OEM一般都有自己的企业标准，通常会比一般的行业标准更为严苛。Global EMC Test StandardsGB/T 19951-2019 道路车辆 电气/电子部件对静电放电抗扰性的试验方
GB/T 17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验ISO10605：2001机动车抗静电放电骚扰试验方法GMW3100：2001通用标准电气/电子零部件和子系统电磁兼容验证部分ES-XW7T-1A278-AC：2003元件和子系统电磁兼容性全球要求和测试过程GMW3097-2012 美国GM通用汽车EMC测试要求与认证规范 JA SOD 001-1994(第5.8条款) 汽车零部件环境试验方法通用准则28400NDS 09：1996电子零部件的耐静电放电试验28400NDS 10：2000电子零部件的耐静电放电(操作部外加法)B217110：2001(第7条款)电子和电气设备有关环境的电气性能的通用技术标准9.90110：2003(第2.7条款)汽车电子和电气设备MGR ES：62.61.627：2002汽车电磁兼容VW 80101：2006机动车电子电气设施通用试验条件标准GB/T 17626.3-2016 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验GB/T 18387-2017 电动车辆的电磁场发射强度的限值和测量方法ISO11452-5：2002机动车零部件由窄带辐射电磁能引起的骚扰的试验方法第五部分：带状线GMW3097-2012 美国GM通用汽车EMC测试要求与认证规范 GMW3100：2001通用汽车标准电子/电气零部件和子系统电磁兼容通用标准验证部分B217090：1993(第4条款)电气和电子装置环境的一般规定28400NDS 05：2002电子零部件的耐电波障碍性试验B217110：2001(第7条款)电子和电气设备有关环境的电气性能的通用技术标准GB/T17619-1998机动车电子电器组件的电磁辐射抗扰性限值和测量方法MGRES：62.61.627：2002汽车电磁兼容7-Z0448：2001电子系统带状线电磁兼容试验VW80101：2006机动车电子电气设施通用试验条件标准TL82166-2004汽车电子零部件电磁兼容辐射干扰E/ECE/324R 10：2000+A1：1999+A2：2004机动车电磁兼容认证规定Conducted Immunity Test for RF Field Harassment InductionGB/T 17626.6-2017 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度GB/T 21437 道路车辆由传导和耦合引起的电骚扰ISO11452-4：2005机动车零部件由窄带辐射电磁能引起的骚扰的试验方法第四部分：GMW3097-2012 美国GM通用汽车EMC测试要求与认证规范 GMW3100：2001通用标准电气/电子零部件和子系统电磁兼容验证部分ES-XW7T-1A278-AC：2003元件和子系统电磁兼容性全球要求和测试过程B21 7090：1993(第4条款)电气和电子装置环境的一般规定28400NDS 05：2002电子零部件的耐电波障碍性试验B217110：2001(第7条款)电子和电气设备有关环境的电气性能的通用技术标准EDS-T-5006：1993电磁兼容零部件传导脉冲群敏感度试验程序MESPW67600：2001(第7.7条款)电子器件7-Z0443：1997电子系统耐电源线正弦波噪声试验(100kHzto20MHz)7-Z0446：1995电子系统电磁兼容大电流注入试验9.90110：2003(第2.7条款)汽车电子和电气设备MGRES：62.61.627：2002汽车电磁兼容CISPR25：2008用于保护车载接收机的无线电骚扰特性的限值和测量方法

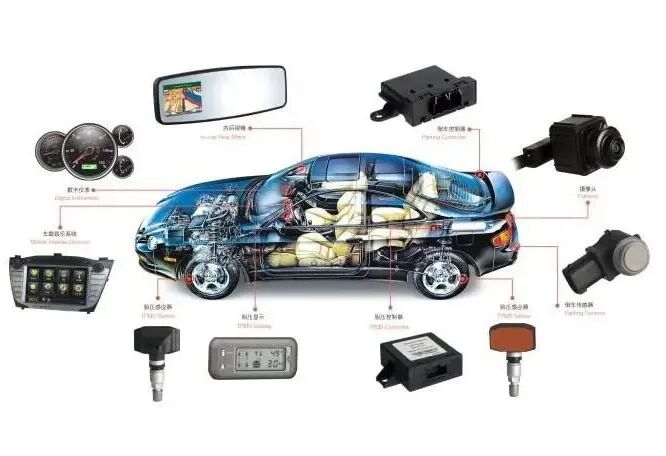

GMW3097-2012 美国GM通用汽车EMC测试要求与认证规范 GMW3100：2001通用标准电气/电子零部件和子系统电磁兼容验证部分ES-XW7T-1A278-AC：2003元件和子系统电磁兼容性全球要求和测试过程T-752DELCO产品试验标准电磁波频率干扰测量(CRF I)7-Z0470：1996电子和电气系统电源线发射的静态噪声的测量B217090：1993(第4条款)电气和电子装置环境的一般规定B217110：2001(第7条款)电子和电气设备有关环境的电气性能的通用技术标准9.90110：2003(第2.7条款)汽车电子和电气设备DIN57879：1981德国标准汽车、汽车电器、内燃机的抗无线电干扰自抗干扰：汽车电器的测量VW80101：2006机动车电子电气设施通用试验条件标准GB/T 18655-2018 车辆、船和内燃机 无线电骚扰特性 用于保护车载接收机的限值和测量方法GB/T 6113.201-2018 无线电骚扰和抗扰度测量设备和测量方法规范 第2-1部分：无线电骚扰和抗扰度测量方法 传导骚扰测量

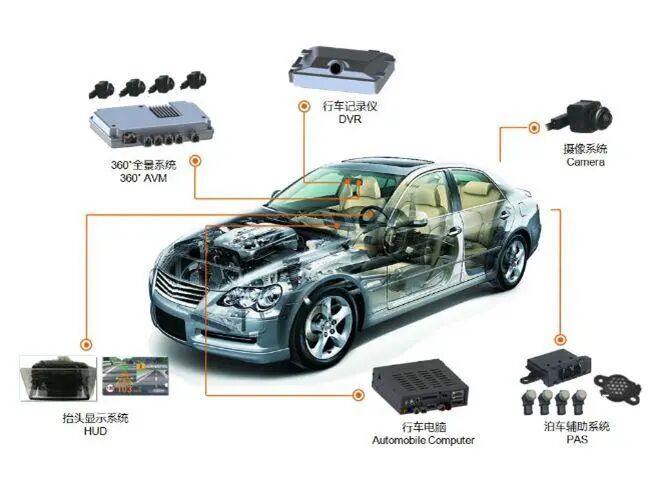

GB/T 6113.102-2018 无线电骚扰和抗扰度测量设备和测量方法规范 第1-2部分：无线电骚扰和抗扰度测量设备 传导骚扰测量的耦合装置GB/T 21437 道路车辆由传导和耦合引起的电骚扰GB/T 17626.6-2017 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度GB/T 17626.24-2012 电磁兼容 试验和测量技术 HEMP传导骚扰保护装置的试验方法 CISPR25：2008用于保护车载接收机的无线电骚扰特性的限值和测量方法GMW3097-2012 美国GM通用汽车EMC测试要求与认证规范 GMW3100：2001通用标准电气/电子零部件和子系统电磁兼容验证部分ES-XW7T-1A278-AC：2003元件和子系统电磁兼容性全球要求和测试过程MIL-STD-461E：1999子系统和设备的电磁干扰特性的控制要求B217090：1993(部分)(第4条款)电气和电子装置环境的一般规定7-Z0472：1996电子和电气系统电波暗室辐射噪声的测量28400NDS 21：2002电子零部件电磁发射B217110：2001(第7条款)电子和电气设备有关环境的电气性能的通用技术标准MESPW67600：2001(第7.7条款)电子器件9.90110：2003(第2.7条款)汽车电子和电气设备E/ECE/324R 10：2000+A1：1999+A2：2004机动车电磁兼容认证规定GB 14023-2011 车辆、船和内燃机 无线电骚扰特性 用于保护车外接收机的限值和测量方法GB/T 18655-2018 车辆、船和内燃机 无线电骚扰特性 用于保护车载接收机的限值和测量方法GB/T 18039.10-2018 电磁兼容 环境 HEMP环境描述 辐射骚扰ISO16750-2：2003机动车电子和电气设备环境条件和试验第二部分：电子负载GMW3172：2007汽车电子零部件通用要求分析/开发/验证程序环境、可靠性和性能要求DC10615：2003电气系统的电气或电子部件的性能要求ES-XW7T-1A278-AC：2003元件和子系统电磁兼容性全球要求和测试过程9.90110：2003汽车电子和电气设备(第2.7条款)7-Z0444：1999电子/电气系统耐供电电压变化试验JA SOD 001-1994(第5.2~5.6条款) 汽车零部件环境试验方法通用准则B217090：1993(第4条款)电气和电子装置环境的一般规定28400NDS 02：1999耐电源波动试验标准28400NDS 81：1999高速通信接口(500kbps) 标准B217110：2001电子和电气设备有关环境的电气性能的通用技术标准(第7条款)MGR ES：62.61.627：2002汽车电磁兼容GB/T 29843-2013：直流电子负载通用规范Magnetic Field SensitivityMIL-STD-461E：1999子系统和设备的电磁干扰特性的控制要求GMW3097-2012 美国GM通用汽车EMC测试要求与认证规范 ES-XW7T-1A278-AC：2003元件和子系统电磁兼容性全球要求和测试过程JA SOD 001-1994(第5.10条款) 汽车零部件环境试验方法通用准则9.90110：2003(2.7条款)汽车电子和电气设备28400NDS 22：1997电子零部件的耐交流磁场试验B217110：2001(第7条款)电子和电气设备有关环境的电气性能的通用技术标准EDS-T-5514：1999电子零部件和系统电磁抗扰度-磁场MESPW67600：2001(第7.7条款)电子器件28400NDS 08：1991电子部件的耐点火噪声性B217110：2001电子和电气设备有关环境的电气性能的通用技术标准(第7条款)Conducted Transient Pulse Immunity of Conductor CouplingISO7637-1：1990机动车传导耦合骚扰 第一部分：12VDC供电的客车和小型商用车-沿Conducted Transient Disturbance of Power Line CouplingISO7637-2：2004机动车传导耦合骚扰 第二部分：沿电源线耦合的传导瞬态骚扰

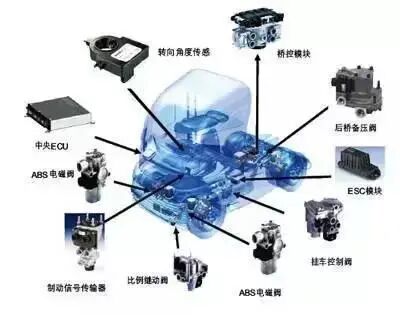

ISO7637-2：1990机动车传导耦合骚扰 第二部分：24VDC供电的客车和小型商用车——Conducted Transient Disturbance Coupled Along the Power LineISO7637-3：2007机动车传导耦合骚扰么 第三部分：供电电压为12V和24V沿除电源线外的导线通过容性和感性耦合的瞬态骚扰

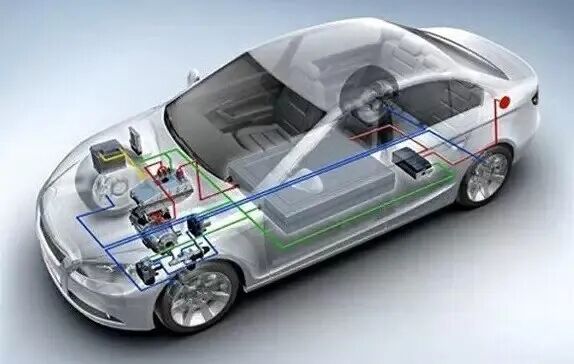

GMW3100：2001通用标准电气/电子零部件和子系统电磁兼容验证部分GMW3097-2012 美国GM通用汽车EMC测试要求与认证规范 ES-XW7T-1A278-AC：2003元件和子系统电磁兼容性全球要求和测试过程JA SOD 001-1994(第5.7条款) 汽车零部件环境试验方法通用准则9.90110：2003汽车电子和电气设备(2.7条款)7-Z0440：1997电子系统信号线瞬态噪声抗扰度试验7-Z0441：1997电子系统电源线瞬态噪声抗扰度试验B217090：1993(第4条款)电气和电子装置环境的一般规定28400NDS 04：1997耐高频脉动试验标准MGR ES：62.61.627：2002汽车电磁兼容MES PW 67600：1995(第7.7条款)电子器件VW80101：2006机动车电子电气设施通用试验条件标准TL 82066-2004汽车(kfz) 电子部件的EMV(电磁兼容性) 与导线相结合的干扰TL82366-2002汽车电子部件敏感线路上的电磁兼容耦合干扰Conducted Voltage Transient EmissionISO7637-1：1990机动车传导耦合骚扰 第一部分：12VDC供电的客车和小型商用车-沿电Conducted Transient Disturbance from Source Line CouplingISO7637-2：2004机动车传导耦合骚扰 第二部分：沿电源线耦合的传导瞬态骚扰ISO7637-2：1990机动车传导耦合骚扰 第二部分：24VDC供电的客车和小型商用车沿电Conducted Transient Disturbance from Source Line CouplingGMW3100：2001通用标准电气/电子零部件和子系统电磁兼容验证部分
GMW3097-2012 美国GM通用汽车EMC测试要求与认证规范 ES-XW7T-1A278-AC：2003元件和子系统电磁兼容性全球要求和测试过程9.90110：2003(第2.7条款)汽车电子和电气设备7-Z0471：1996电子和电气系统供给线上瞬态噪声的测量B217090：1993(第4条款)电气和电子装置环境的一般规定28400NDS 28：2003有感性负载的电子零部件浪涌源规则B217110：2001(第7条款)电子和电气设备有关环境的电气性能的通用技术标准MGRES：62.61.627：2002汽车电磁兼容28400NDS 02：1999电子零部件耐电源变化试验B217110：2001(第7条款)电子和电气设备有关环境的电气性能的通用技术标准MGRES：62.61.627：2002汽车电磁兼容International Standards for Automotive Electromagnetic CompatibilityISO 11451道路车辆——窄带辐射电磁能量所产生的电气干扰一整车测试法 (Road vehicles—Electrical disturbances by narrowband radiated electromagnetic energy一Vehicle test methods)ISO 11452道路车辆——窄带辐射电磁能量所产生的电气干扰一零部件测试法(Road ISO vehicles—Electrical disturbances by narrowband radiated electromagnetic energy一Component test methods)ISO 7637道路车辆——由传导和耦合产生的电气干扰(road vehicles—electrical disturbances by conduction and coupling)ISO 10605道路车辆——静电放电产生的电气干扰(road vehicles—electricaldisturbances from electrostatic discharge CISPR 12车辆、机动船和内燃发动机驱动装置的无线电骚扰特性的限值和测量方法(Vehicles， boats， and internal combustion engine driven devices radio disturbance characteristics limits and methods of measurement)CISPR 25用于保护用在车辆、机动船和装置上车载接受机的无线电骚扰特性的限值和测量方法(Limits and methods of measurement of radio disturbance characteristics for the protection of receivers used on board vehicles， boats and on devices)European Automotive EMC Standards95/54/EC对于车内点火发动机产生的无线电干扰的抑制(The suppression of radio interference produced by Dark-ignition engines fitted to motor vehicles)95/56/EC车辆保安系统(Vehicle security systems)97/24/EC2/3轮式车辆(wheeled vehicles)2000/2/EC森林和农用拖拉机(Forestry and agricultural Tractors)SAE Electromagnetic Compatibility StandardSAE J 551-1为车辆的装置的电磁兼容的限值和测试方法总则(60Hz~18GHz)SAE J 551-2为车辆， 机动船和点火发动机驱动装置的无线电骚扰特性的限值及方法SAE J 551-4车辆和装置的宽窄带测量方法和限值(150kHz~I000MHz)SAE J 551-5电动车宽带磁场和电场强度的限值和测量方法(9kHz~30MHz)SAE J 551-11来自车外干扰源的整车电磁抗扰度(100kHz~18GHz)SAE J 551-12来自车载发射机干扰源的整车抗扰度测量(1.8MHz一1.3GHz)SAE J 551-13大电流注入(1~400MHz)SAE J 551-17抗电源线磁场干扰(60Hz~30kHz)SAE J 1113-1汽车零部件的电磁敏感性的测量过程及限值总则(60Hz~18GHz)SAE J 1113-2传导抗扰度测量~导线法(30Hz~250kHz)SAE J 1113-3传导抗扰度测量~射频(RF)功率直接注入法(250kHz~500kHz)SAE J 1113-4辐射电磁场抗扰度测量—BCI法SAE J 1113-11针对电源线的瞬态传导抗扰度SAE J 1113-12通过传导和耦合产生的电气干扰~耦合钳法SAE J 1113-21用于电磁抗扰度测量的暗室(10kHz~18GHz)SAE J 1113-22由电源线产生辐射磁场的抗扰度测量(60Hz~30kHz)
SAE J 1113-23辐射电磁场抗扰度测量带状线法SAE J 1113-24为辐射电磁场抗扰度测量—TEM小室法(10kHz~200MHz)SAE J 1113-25辐射电磁场抗扰度测量-三层板法(10kHz~500MHz)SAE J 1113-26交流功率电场抗扰度测量(60Hz~30kHz)SAE J 1113-27辐射电磁场抗扰度测量——混响室法SAE J 1113-41用于保护车载接受机的车内零部件与组件的无线电干扰特性测量方法及限值SAE J 1113-42对于瞬态传导辐射的电磁敏感度
