【汽车线束】如何查看保险丝（熔丝）的好坏？

发布时间：11/20 —— 2021 142

汽车电路中有许多用电设备被不同颜色的电线连接起来，其中最不可忽视的应该是保险丝。保险丝是习惯叫法，国家标准中称熔断丝。

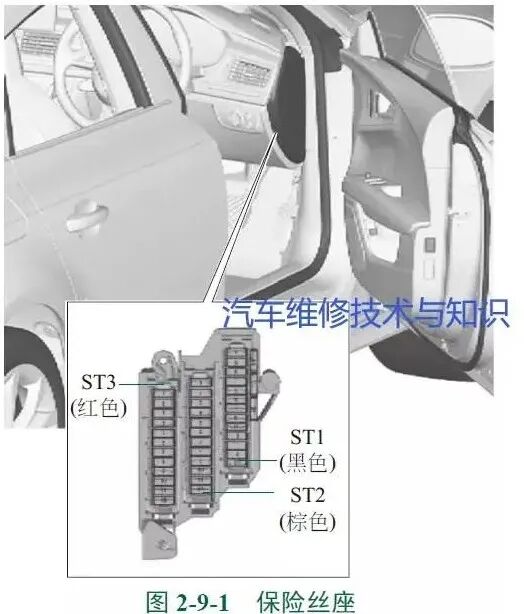

保险丝的作用是保护电路（线路）及用电设备，安装在保险丝内，如图2-9-1所示。

汽车保险丝是电流保险丝的一种，当电路电流超过保险丝额定电流的2倍时，就会在几秒内熔断，起到保护电路的作用。常用于汽车电路过流保护，也用于工业设备的过流保护。

保险丝的分类

Classification of Fuses

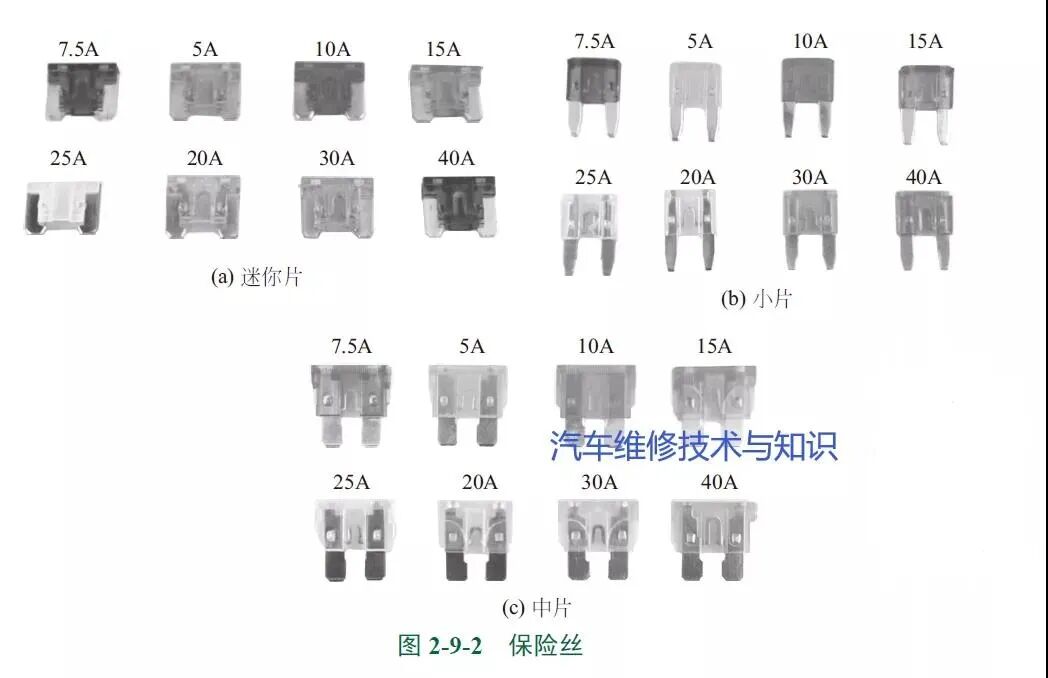

插片式保险丝可分为：超小号插片保险丝、小号汽车保险丝、中号汽车保险丝、大号汽车保险丝（图2-9-2）。

额定电流有1～40A到大号30～120A，额定电压32V。

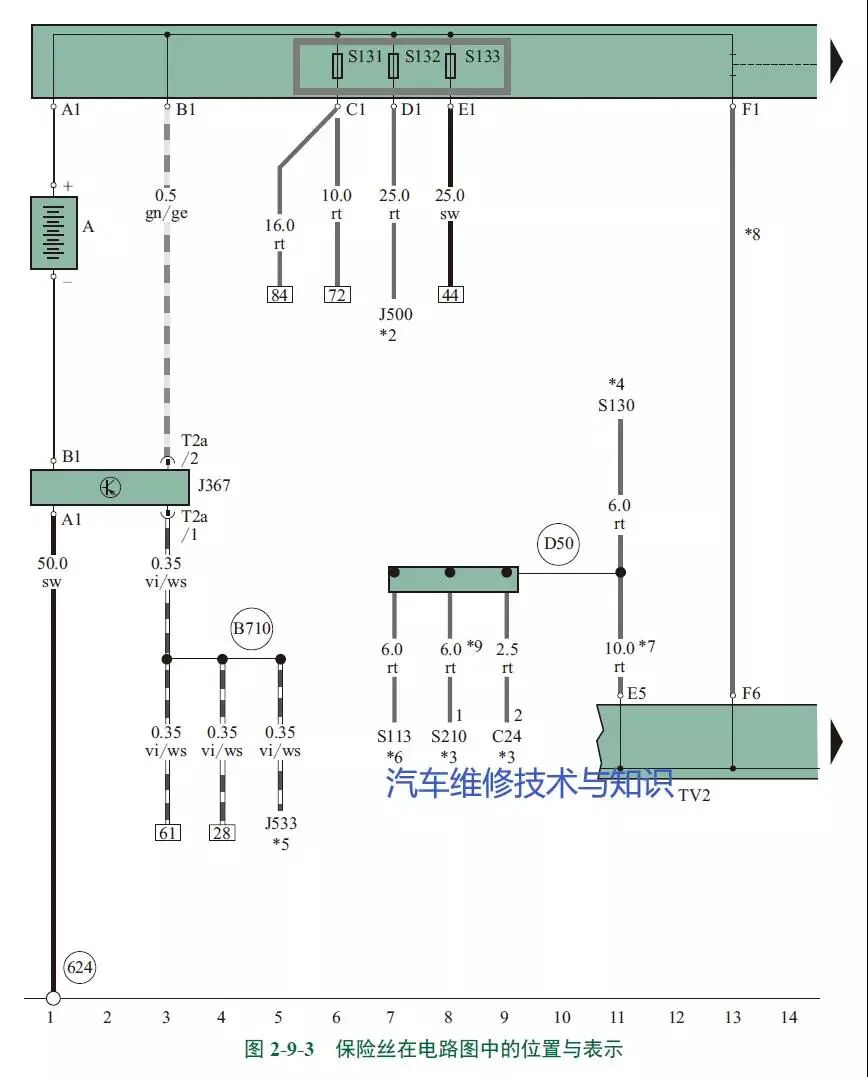

保险丝在电路图中的位置与表示（图2-9-3）。

查看汽车保险丝损坏

Check for Car Fuse Damage

1.方法一

①插入钥匙，将车辆通电。

②将保险盒和夹子拆下。

③用试灯的夹子夹到车上搭铁处。

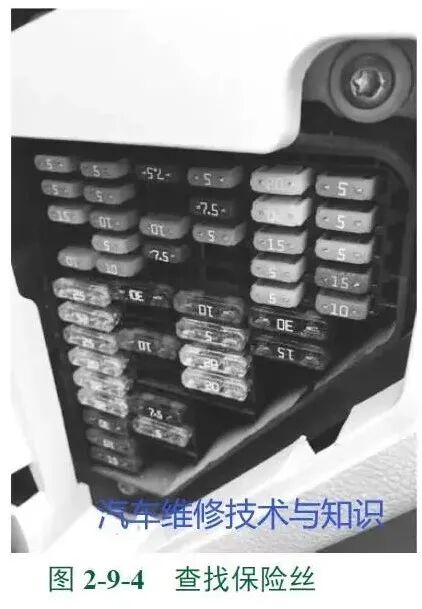

④用试灯笔点保险丝，试灯亮了，保险丝就是好的，试灯不亮就是保险丝损坏（图2-9-4）。

2.方法二

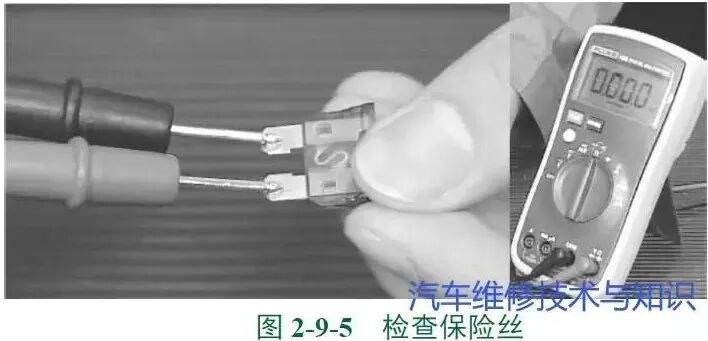

将万用表开到测量线路的挡位，一头点在保险丝上，另一头点在保险丝另一头，万用表滴的声音就是通电，说明保险丝好，没有滴的声音就是保险丝损坏（图2-9-5）。

3.方法三

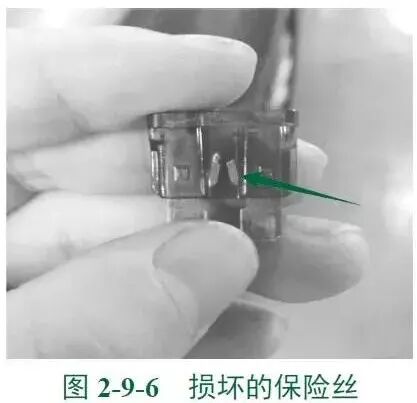

肉眼观察，保险丝中间断了就是保险丝烧坏，没有就说明保险丝好（图2-9-6）。

更换技巧和使用注意事项

Replacement Skills and Precautions

1.使用闲置保险丝

如果没有备用保险丝，可用其他闲置的保险丝顶上，前提是两者的额定电流相同或者比原保险丝更高。

比如车窗的保险丝断了，恰好没有备用保险丝了，这个时候，就可以将音响、空调这类闲置设置的保险丝用上。

2.加装大功率车灯

改动大灯后功率过大非常容易把保险丝熔断，应及时更换大电流保险丝和电源线，以防电流过大而过热。

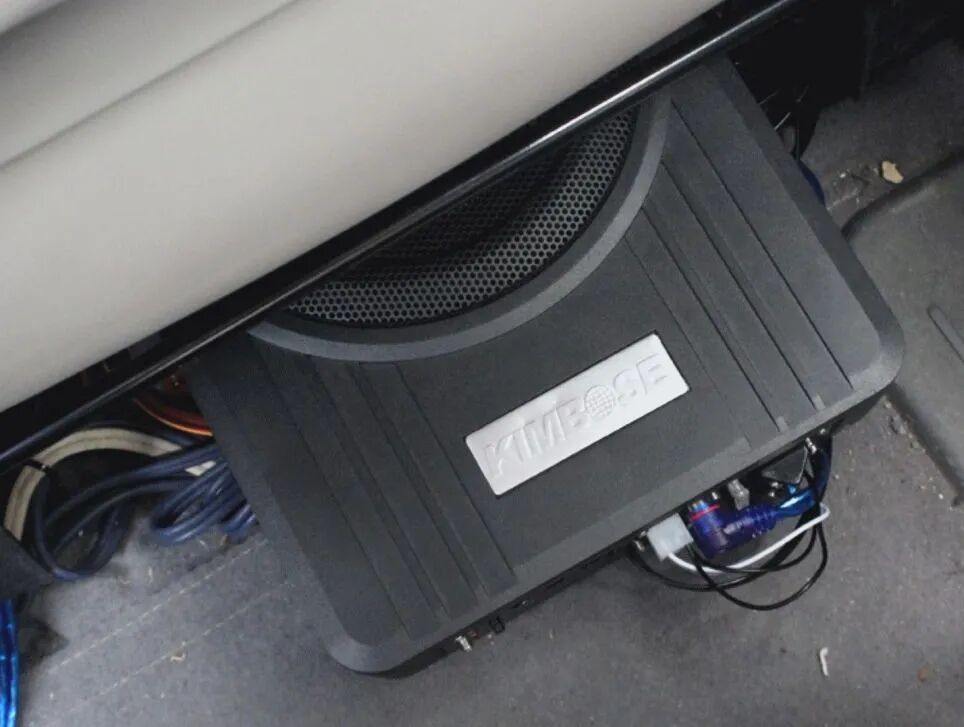

3.加装大功率音响

大功率音响同样也会使保险丝熔断。在加装大功率用电器时，一定需要注意改用电器电流的大小，及时更换对应的保险丝。一般较好的改装店都会注意这类问题。

4.用水冲洗发动机舱

清洁发动机舱时，由于保险丝盒密封不是非常恰当，切记不要用水直接冲洗保险丝盒，否则非常容易导致保险丝短路，引发整车电气元件失灵。

大多数保险丝盒上都有明显的禁止用水冲洗的图标。若保险丝盒脏了，用湿毛巾轻轻擦洗即可。

5.点烟器用大功率电器

点烟器保险丝易熔断。一般点烟器用15～25A规格的保险丝。

由于车辆电压在12V，因此点烟器接上的用电器建议不超过300W，部分小型车不超过200W。至于车载冰箱、车载充气泵等大功率用电器少用点烟器取电为妙。
