【汽车电路】类型、故障分析方法与技巧
发布时间：11/20 —— 2021
242

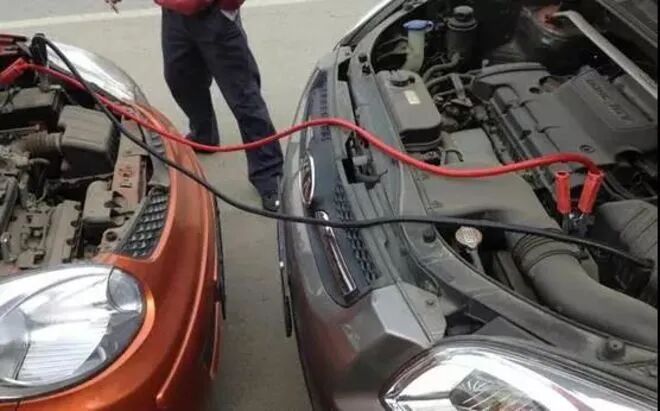

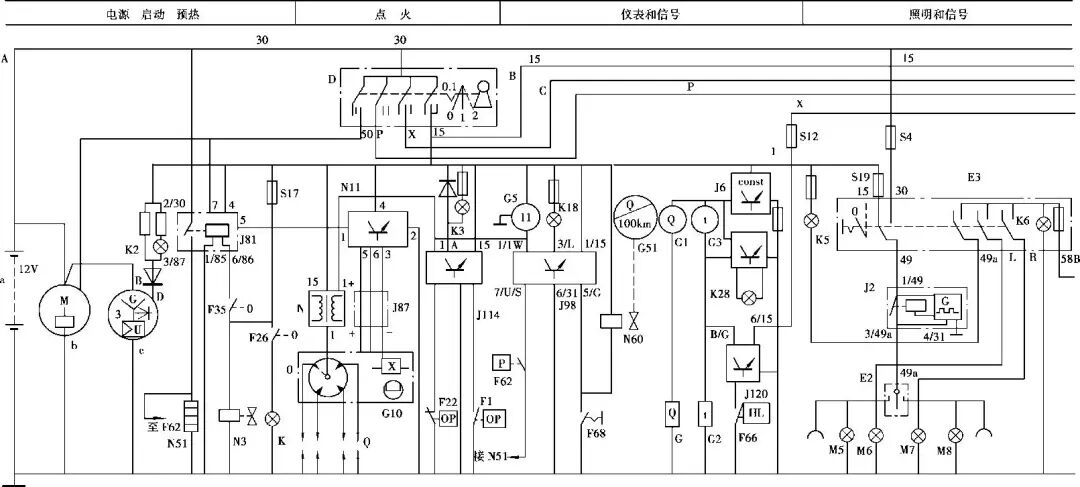

Types of Automotive Circuits也称充电电路，是由蓄电池、发电机、调节器及充电指示装置等组成的电路。

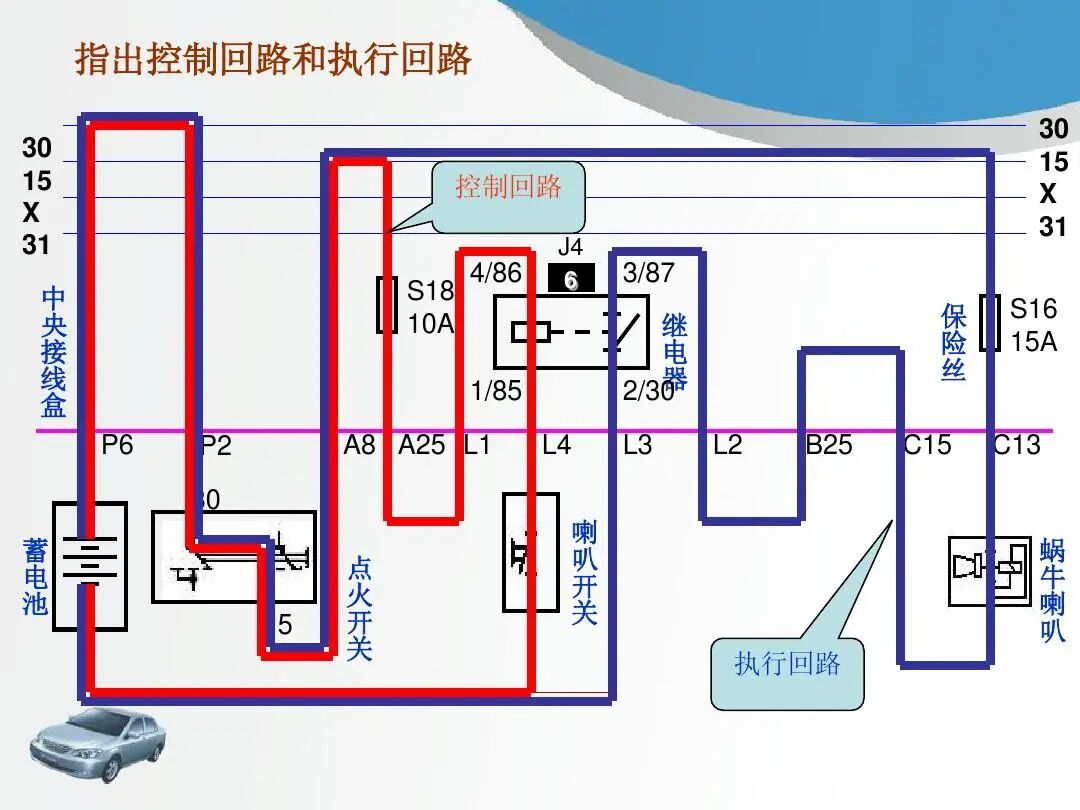

由起动机、启动继电器、启动开关及启动保护电路组成的电路。汽油发动机汽车特有的电路：它由点火线圈、电子点火控制器、火花塞及点火开关组成。由前照灯、雾灯、示廓灯、转向灯、制动灯、倒车灯、车内照明灯及有关控制继电器和开关组成的电路。
由仪表及其传感器、各种报警指示灯及控制器组成的电路。
由为提高车辆安全性、舒适性等而设置的各种电气装置组成的电路。
由发动机控制系统、自动变速器及巡航控制系统、防抱死制动系统、安全气囊控制系统等电路组成。

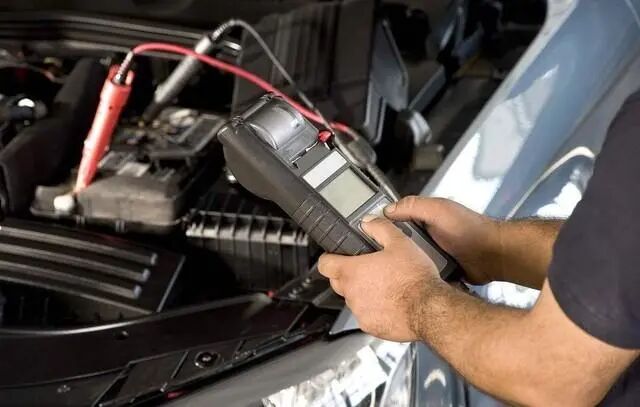

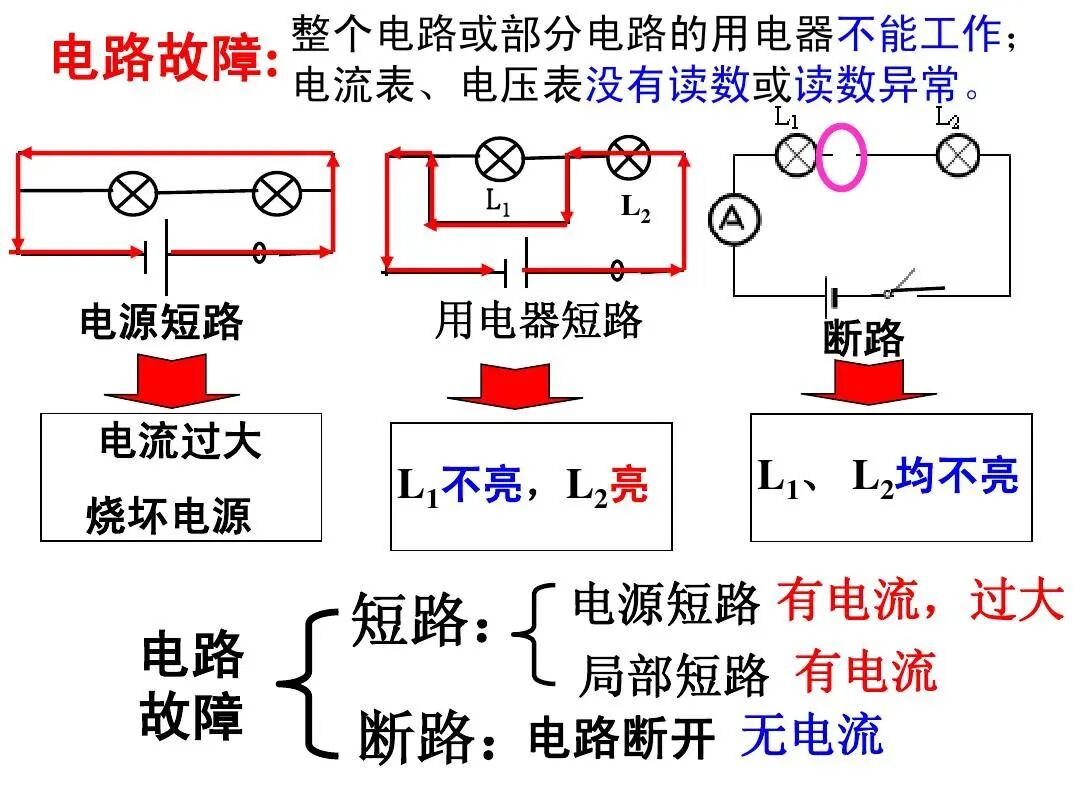

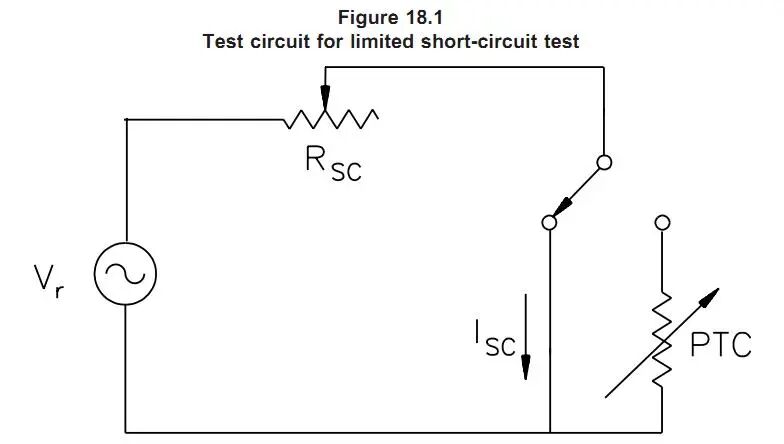

Types of Car Circuit Faults指电子元器件失效、电路断路、电路与电源短路、电路与搭铁短路、线间短路、电路接触电阻增大、电路插接器插接松动、线路漏电，还有断路程度较轻的接触面氧化形成高电阻，短路程度较轻的绝缘性不良等类型。①元件击穿 元件击穿主要是过电压击穿、过电流击穿和热击穿。击穿现象有时表现为短路形式，有时表现为断路形式。晶体管的击穿也是一种主要的故障现象。有的晶体管由于自身热稳定性差而导致类似于击穿的故障，称为“热击穿”或“热短路”。因电路故障引起的过电压击穿和过电流击穿一般是不可恢复的。
②元件老化 元件老化是指性能老化，它包含许多现象，如晶体管的漏电增加、电阻值变化、可变电阻不能连续变化、继电器触点烧蚀等。对于继电器，往往还存在由于绝缘老化、线圈烧坏、匝间短路、触点抖动、甚至无法调整初始动作电流等故障。③元器件内部连接故障 连接故障主要指电子器件的内部松脱、接触不良、潮湿、腐蚀等引起的短路和断路现象，此类故障一般与元件无关。①断路 是指由于导线连接端松脱、接触不良或导线折断所引起的故障。

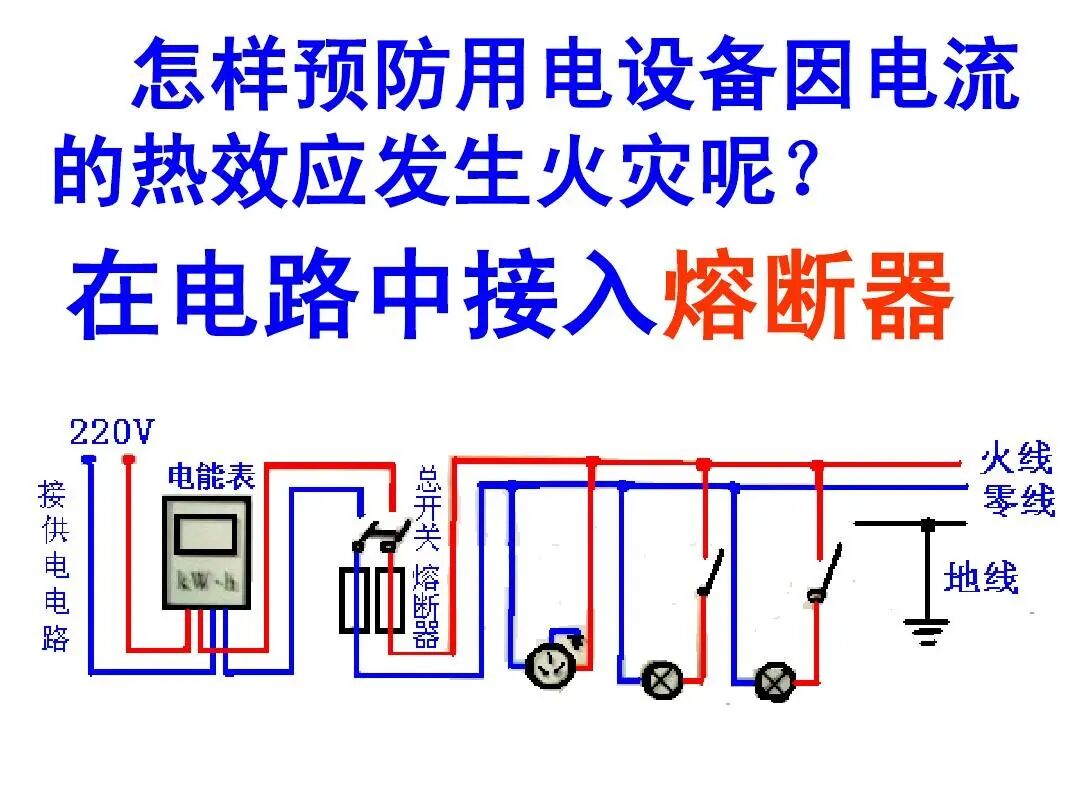

②短路 是指导线绝缘损坏而导致导线间相互接触造成短路。或开关、接线盒、灯座等外接线的螺钉松脱而造成导线的线头相碰，或导线头部与搭铁相碰等。③漏电与搭铁 是指由于电器绝缘不良、绝缘层老化、破损或导线受潮而导致导线的相线与金属机体相碰。Each Unit Circuit is Prone to Failure①蓄电池接线柱锈蚀接触不良，尤其以蓄电池负极接车身搭铁的部位。②间隙失准（正常间隙应为0.35~0.45mm）。②电流表接线柱接触不良以及熔断器损坏而造成的励磁电流中断。
照明系统故障包括：断线和搭铁，以及因线束插接器插件内触片锈蚀而造成接触不良。a.由于导线折断、连接点松动或接触不良而引起的断路。b.开关、接线盒、灯座等外接线螺钉松脱而造成的两线相碰。
