端子压接，线束质量的决定性环节

线束的组成部件有导线、端子、连接器、塑件、胶带、扎带、套管、护套、标贴等，其中端子和连接器至关重要，作为IPC认证培训师的立达电线DATAFIELD今天和大家聊聊线束端子。

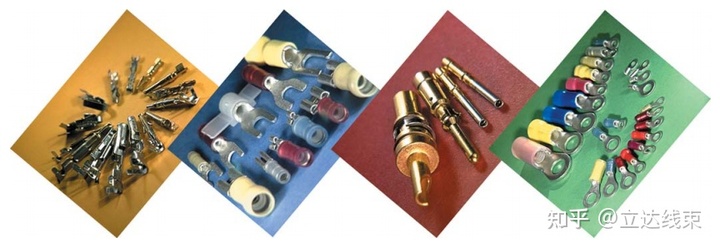

一、认识接线端子

接线端子主要用于实现电气连接，让导线连接更方便应用。比如，通过端子两根导线无需将线路焊接就能实现随开随关，并可以保证能通过足够的电流。比传统接线方式更加快捷灵活方便。

二、认识端子压接工艺

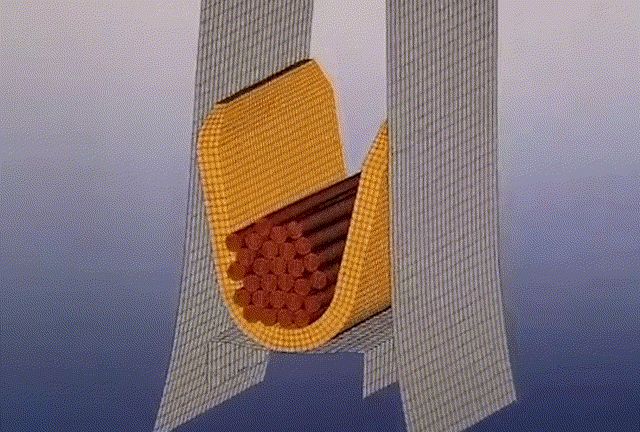

压接是最重要的一种导线与接线端子之间的连接方法，压接工序通过模具和压接设备将原材料（端子、导线和防水栓）生产成线束半成品（电路），通过压接，电气可以实现从电线和端子之间的传导流动。一但压接状态不好，压接部位阻抗就会变大导致发热等问题。

可以说：端子压接工艺水平是检验线束厂制造水平的重要参考，端接的重要性是既要保证机械连接的牢固性，又要满足应用的电气要求。

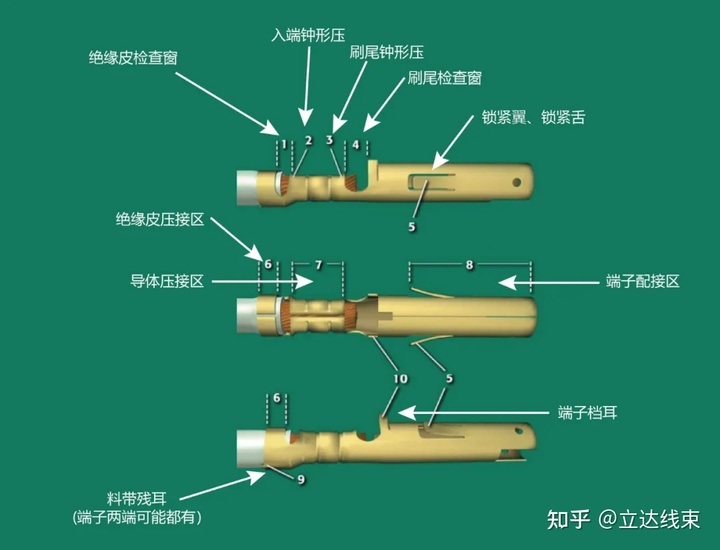

典型的冲压成形开环型端子的组成部分

在IPC/WHMA-A-620B CN标准中，对端子压接工艺作出了非常细致而严格的要求。

下面，立达电线DATAFIELD就开环型的检查窗、绝缘皮支撑、导体压接的工艺标准要求，为大家归纳展示：

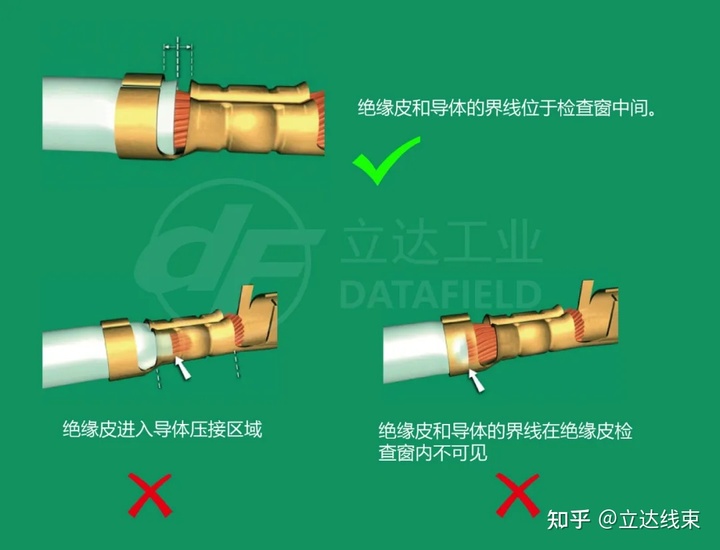

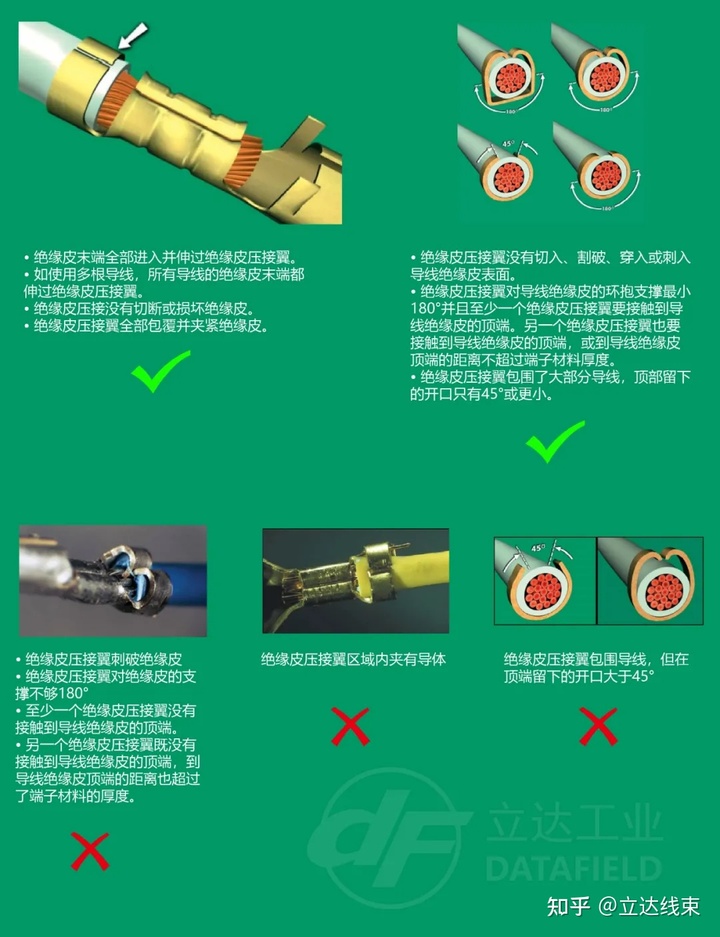

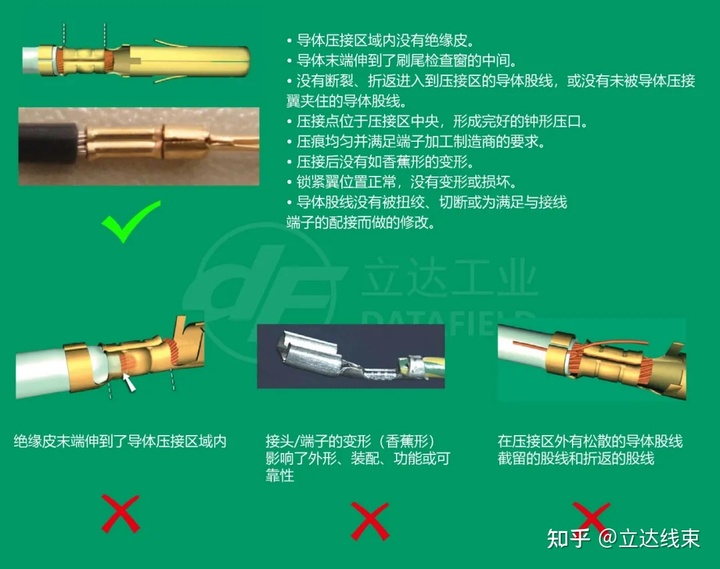

检查窗品质工艺要求绝缘皮支撑的品质工艺要求导体压接的品质工艺要求

立达电线DATAFIELD是拥有IPC 620A认证的IPC培训师，立达电线的所有端子压接工艺严格按照IPC认证要求，有力地保证了端子的外形、装配、功能性和可靠性。

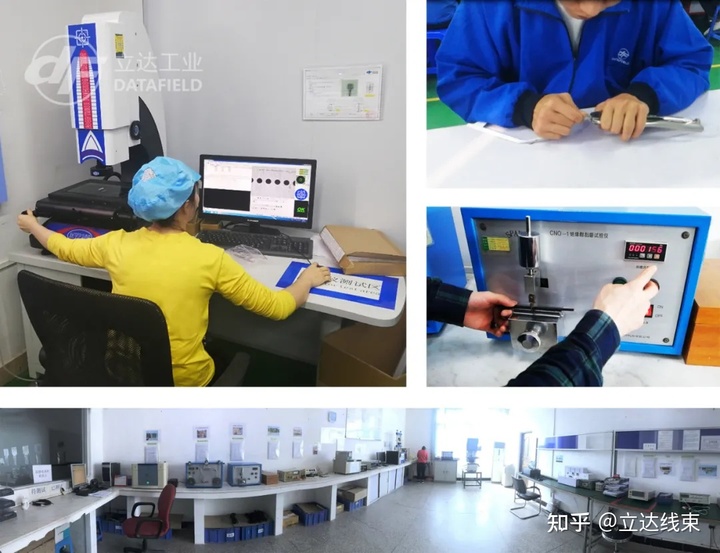

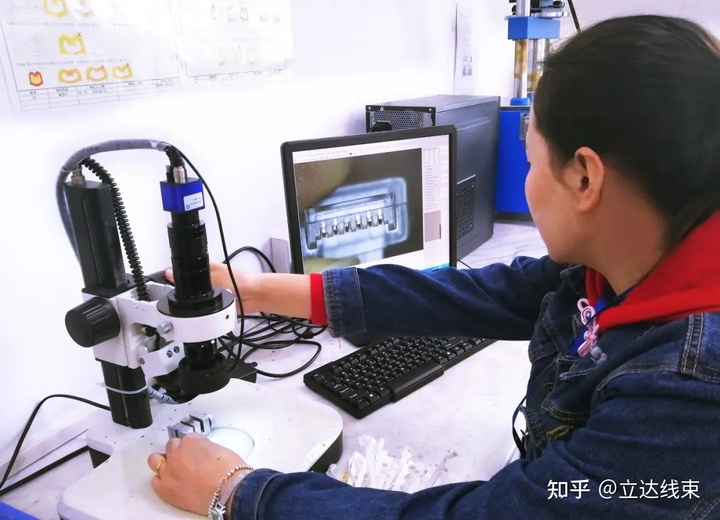

终端截面分析电压与温度变化分析

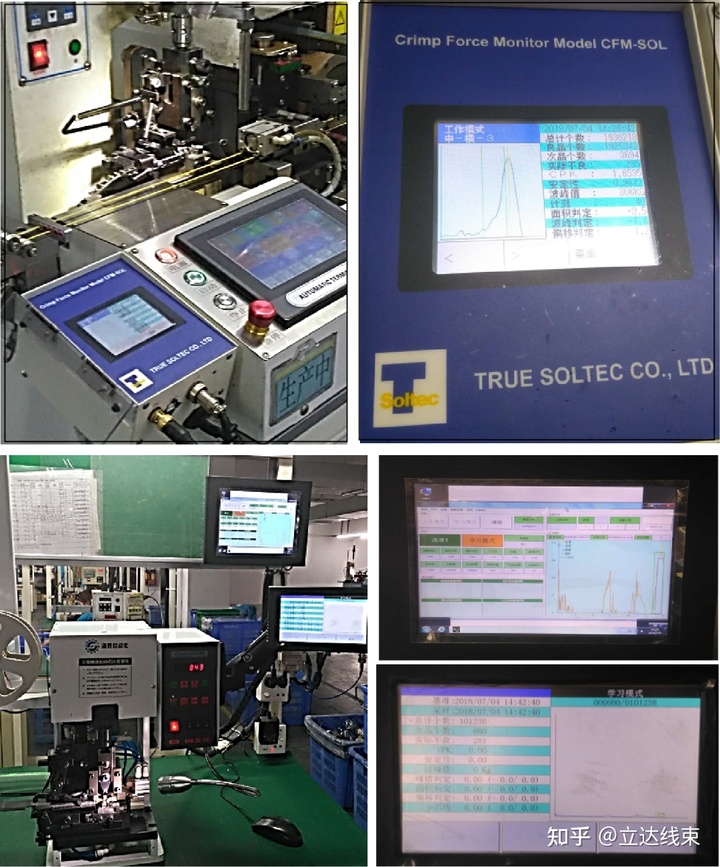

立达电线DATAFIELD具有自动化压接力监测系统，当终端检测到压接力较低或较大时，可停机。

卷曲力监控，CPK控制
