CATIA | 电气线束设计教程

发布时间:12/01 —— 2021 249
1、电气元件建模

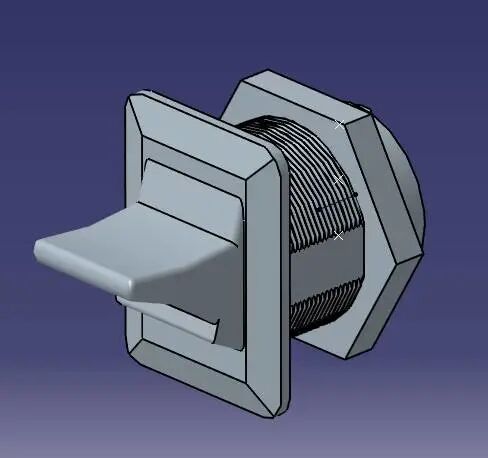

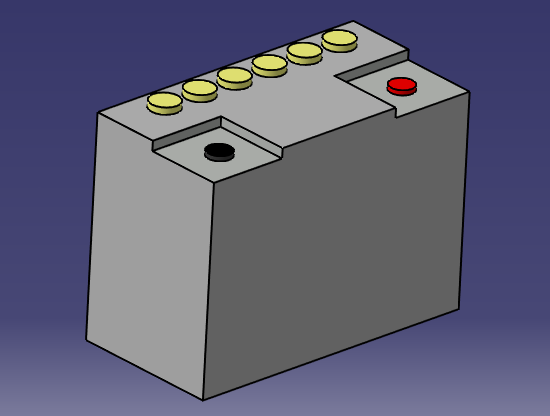

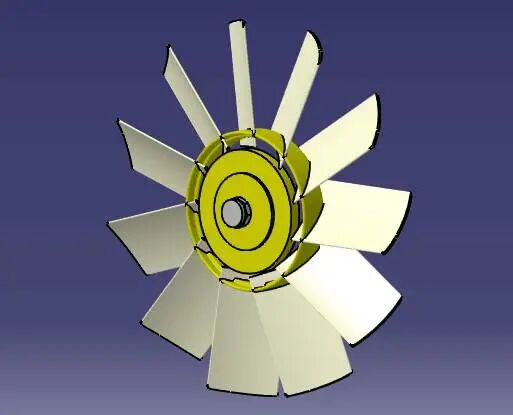

这里的建模就是我们常用的零件设计,将我们要用的电气元件画出来即可。我们就简单地画一个电池、风扇跟开关,后面将他们用线束连接起来。

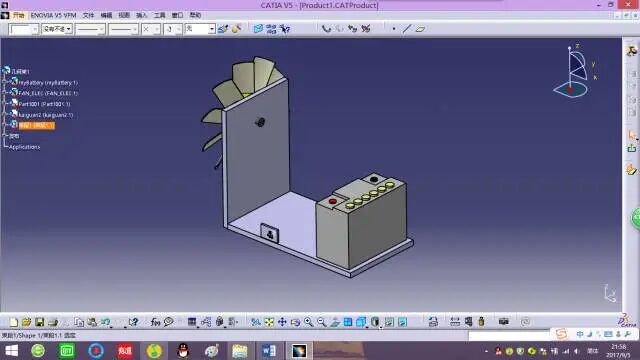

2、模型装配

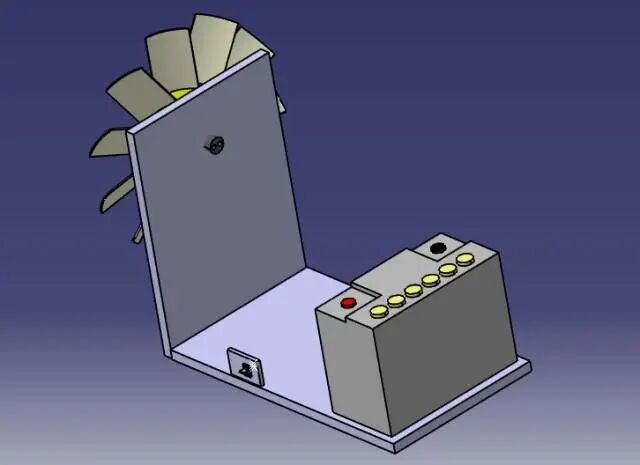

这一步也是以前的基础,将电池、风扇、开关跟台架装在一起即可。

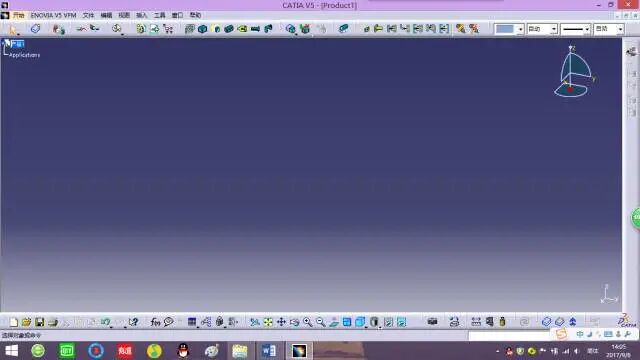

3、点击开始、电气线束规则、Electrical Harness Assembly
进入界面后选择功能Geometrical Bundle创建几何线束。


4、选择功能Multi-Branchable Document或,进入EHI(Electrical Harness Installation电气线束安装)子模块,开始线束铺设

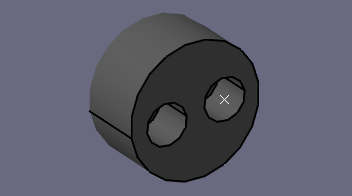

5、在需要连接的两元件间建点

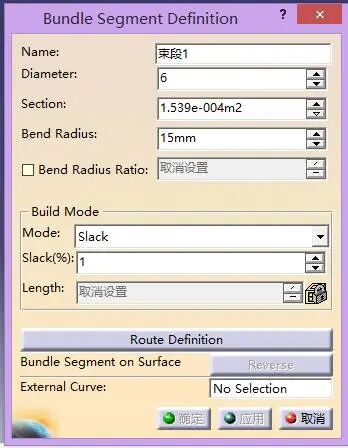

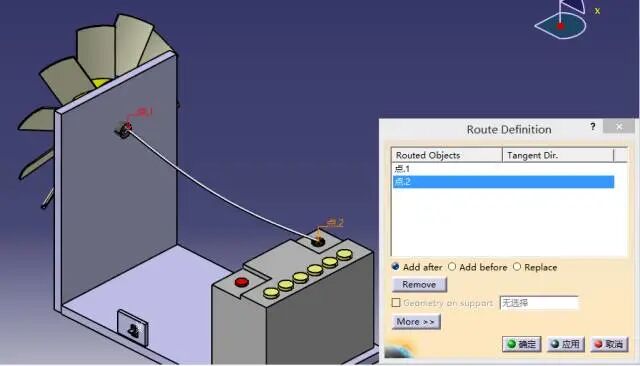

6、选择功能Bundle Segment Definition,填写好相应的参数。其中Diameter为直径;section为界面,一般默认即可;bend radius为弯曲半径,根据需要进行填写;slack(%)为松弛度百分比,按需填写即可。然后点击Route Definition进行线路中点的选择



7、选好后点击确定,再点击Exit按钮退出,束段1建立完毕。同样方法可以建立电池正极到开关的束段2和开关到风扇的束段3。若在某两点间走线会有干涉,可以绕过那儿添加一个点。若之间需要添加一个线束支架,就在支架中添加走线的点即可,最后的装配图如下图所示

     上述方法仅仅作为一种简单且实用的布线方式,若是专业的线束连接要求较高时就满足不了要求的。

     接下来就是专业的CATIA线束设计了,由于零部件跟上面一样在这里就不一一放图了。

1、打开CATIA的Electrical Part Design 电气零件设计模块,点击文件/打开…调入已经做好的三维零件实体;

2、选择功能Define Connector,定义接插件类型、零件号和端子数;

3、定义Connector Connection Point接插件连接点和Bundle Connection Point线束连接点;

4、点击保存文件;

5、点击Store Device,选择Catalog和Family类型,点击OK将电气元件入库;

6、点击关闭文件。这样以后再Catalog Browser或Smart Place中就可以直接调用了;

7、打开Electrical Assembly Design电气装配设计模块,创建新的Product。点击Insert,导入模型;

8、点击Catalog Browser调入电气元件库中的零件;
9、将接插件调整到合适的位置;
10、选择功能Connect Electrical Device,在接插件和电气设备之间建立电气联系;
11、点击开始/ Electrical Harness Assembly,切换到电气线束组装模块;接下来步骤就跟上面方法步骤3开始差不多,大家也可以自己摸索摸索,结合实际情况探索出适合自己的方法。这两种方法为CATIA在布线方面的基础应用,大家结合自身的需要稍加练习就很容易掌握,这对电车尤其是电控方面是一项很好的工具。
