【线束】零部件常用塑料简介（四）

PC(Polycarbonate聚碳酸脂)是分子毛链中含有—[O-R-O-CO]—链节的热塑性树脂，按分子结构中所带酯基不同可分为脂肪旋、脂环族、脂肪一芳香族型。其中具有实用价值的是芳香族聚碳酸酯，并以双酚A型聚碳酸酯为最重要，分子量通常为3-10万。

PC是一种无味、无毒、高度透明的无色或微黄色热塑性工程塑料：

①密度1.20 g/cm³左右。

②具有优良的物理机械性能，冲击强度，拉伸强度、弯曲强度、压缩强度高。

③尺寸稳定性好，着色性好，电绝缘性优良，但自润滑性差，高温易水解，与其它树脂相溶性差。

④具有良好的耐热性和耐低温性，在较宽的温度范围内具有稳定的力学性能，可在-60~120℃下长期使用。

PC属自熄性材料，薄膜透气性小。对光稳定，但不耐紫外光。耐候性好，耐油、耐酸、不耐强碱、氧化性酸及胺、酮类，溶于氯化烃类和芳香族溶剂。长期在水中易引起水解和开裂，抗疲劳强度差，容易产生应力开裂，抗溶剂性差，耐磨性欠佳。

为了改进PC熔体粘度大和制品易应力开裂等缺陷，PC与不同聚合物形成合金或共混物，提高材料性能。具体有：

PC/ABS合金

PC/ASA合金

PC/PBT合金

PC/PET合金

PC/PET/弹性体共混物

PC/MBS共混物

PC/PTFE合金

PC/PA合金等

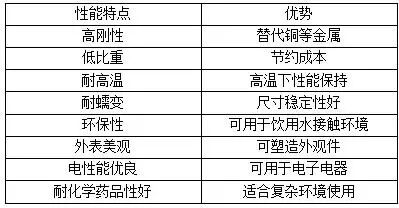

优势：两种材料性能优点，并降低成本。

①PC层压板广泛用于公共场所的防护窗，飞机舱罩，照明设备，工业安全档板和防弹玻璃。

②PC树脂用于汽车照明系统，仪表盘系统和内装饰系统。

③PC被应用于各种电器，光盘，容器，光学器件。

④PC耐高能辐射杀菌，耐蒸煮和烘烤消毒，可用于采血标本器具，血液充氧器，外科手术器械，肾透析器等。

⑤PC可做头盔和安全帽，防护面罩。

⑥PC薄膜广泛用于印刷图表，医药包装等。

PC是无定形塑料，无明显熔点，在220-230℃呈熔融状态，有良好的热稳定性，成型温度范围较宽，可在260-320℃之间自由选择，但分子链刚性大，熔体流动性差。

PC料虽然吸湿较小，但由于对水份敏感，成型前须经110-120℃干燥5小时左右，水分含量应低于0.02%，微量水份在高温下加工会使制品产生白浊色泽，银丝和气泡。

PC的成型收缩率小，大约0.5-0.8%之间，易发生熔融开裂和应力集中，故应严格控制成型条件，塑件最好通过退火处理。对于大于200g的塑件，宜用加热式的延伸喷嘴。

PC冷却速度快，模具浇注系统以粗、短为原则，宜设冷料井，浇口宜取大，模具温度控制在80-120℃之间为宜。

PPO(polyphenyleneoxide聚苯醚)是聚2，6—二甲基-1，4—苯醚，又称聚苯撑氧，为白色颗粒。改性聚苯醚是用聚苯乙烯或其他聚合物改性的聚苯醚，简称MPPO。


①密度约1.07 g/cm³，综合性能良好，可在120℃蒸汽中使用。

②有突出的电绝缘性和耐水性，具有阻燃自熄性，尺寸稳定性好。

③其介电性能居塑料的首位，但有应力开裂倾向，通过改性可消除应力开裂。

目前市面上的材料均为MPPO，它是PPO与HIPS共混制得的改性材料，有较高的耐热性，玻璃化温度211℃度，加热至330℃有分解倾向。

①PPO的含量越高其耐热性越好，热变形温度可达190℃。

②PPO作为无毒塑料可用于食品和药物行业，但耐光性差，长时间在阳光下使用会变色。

③可以与ABS，HDPE，PPS，PA，HIPS，玻璃纤维等进行共混改性处理。

④广泛用于制作各种耐热件、绝缘件、减磨耐磨件、传动件、医疗及电子零件：

⑤如在较高温度下使用的齿轮、风叶、阀可代替不锈钢使用，可制作螺丝、紧固件及连接件、电机、转子、机壳、变压器的电器零件。

PPO是无定型塑料，吸湿性小，0.06％左右，但微量的水分会导致产品表面出现银丝等不光滑现象，成型前建议在120℃干燥4小时左右，温度不可高出150度，否则颜色会变化。

熔体流动性差，流动行为类似牛顿流体，熔体粘度对温度比较敏感。制品厚度一般要在0.8毫米以上，成型收缩率0.3-0.8%  。

PPO极易分解，分解时产生腐蚀气体，要严格控制成型温度，料筒温度宜在260-320℃，模温可在70-110℃之间。

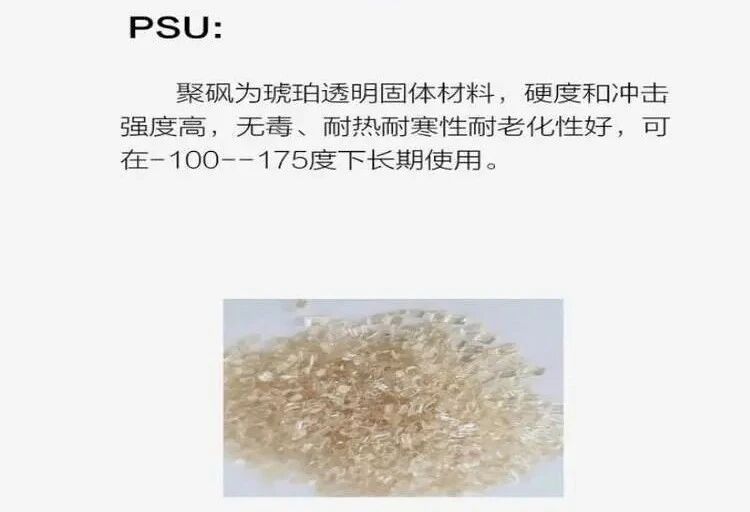

PSU(Polysulfone聚砜)为琥珀透明固体材料，密度1.25-1.35 g/cm³。

①硬度和冲击强度高、耐蒸气、耐水解、耐辐射、无毒、耐热、耐寒性、耐老化性好、尺寸稳定性好，并具有自熄性。

②可在-100--175度下长期使用，PSU耐无机酸碱盐的腐蚀，但不耐芳香烃和卤化烃。

③通过玻璃纤维增强改性，可以使材料的耐磨性大幅度提高，可将聚砜与ABS、聚酰亚氨、聚醚醚酮和氟塑料等制成聚砜的改性产品，主要是提高其冲击强度和伸长率、耐溶剂性、耐环境性能、加工性能和可电镀性，如PSF/PBT、PSF/ABS、PSF+矿物粉。

④适于制作耐热件、绝缘件、减磨耐磨件、仪器仪表零件及医疗器械零件、低温工作零件，如聚砜在电子电器工业常用于制造集成线路板、线圈管架、接触器、套架、电容薄膜。

⑤在家用电器方面用于微波烤炉设备、咖啡加热器、湿润器、风机、饮料和食品分配器等。

⑥也可代替有色金属用于钟表、复印机、照相机等的精密结构件。

⑦可代替不锈钢制品。用作手术工具盘、喷雾器、流体控制器、心脏阀、起搏器、防毒面具、牙托等。

PSU属于无定形塑料，吸湿大，吸水率0.2％-0.4％，成型前要充分干燥，保证含水量在0.1％以下，干燥条件140℃ 4小时左右。

成型性能与PC相似，流动性差，冷却快，热稳定性差，成型温度为290-350℃，360℃时开始出现分解。

聚砜在熔融状态下接近于牛顿体，类似于PC，其流动性对温度比较敏感，在310度-420度内，温度每升高30度，流动性就增加1倍。故成型时主要通过提高温度来改善加工流动性。宜用高温高压成型。

模具应有足够的强度和刚度，设冷料井，流道应短，浇口尺寸取塑件壁厚的1/2-1/34，成型收缩率0.5-0.7% ，为减小注塑制品产生内应力。

模具温度应控制在100-140℃。成型后可采取退火处理甘油浴退火处理，160℃1-5分钟；或采取空气浴160℃1-4小时。退火时间取决于制品的大小和壁厚。
